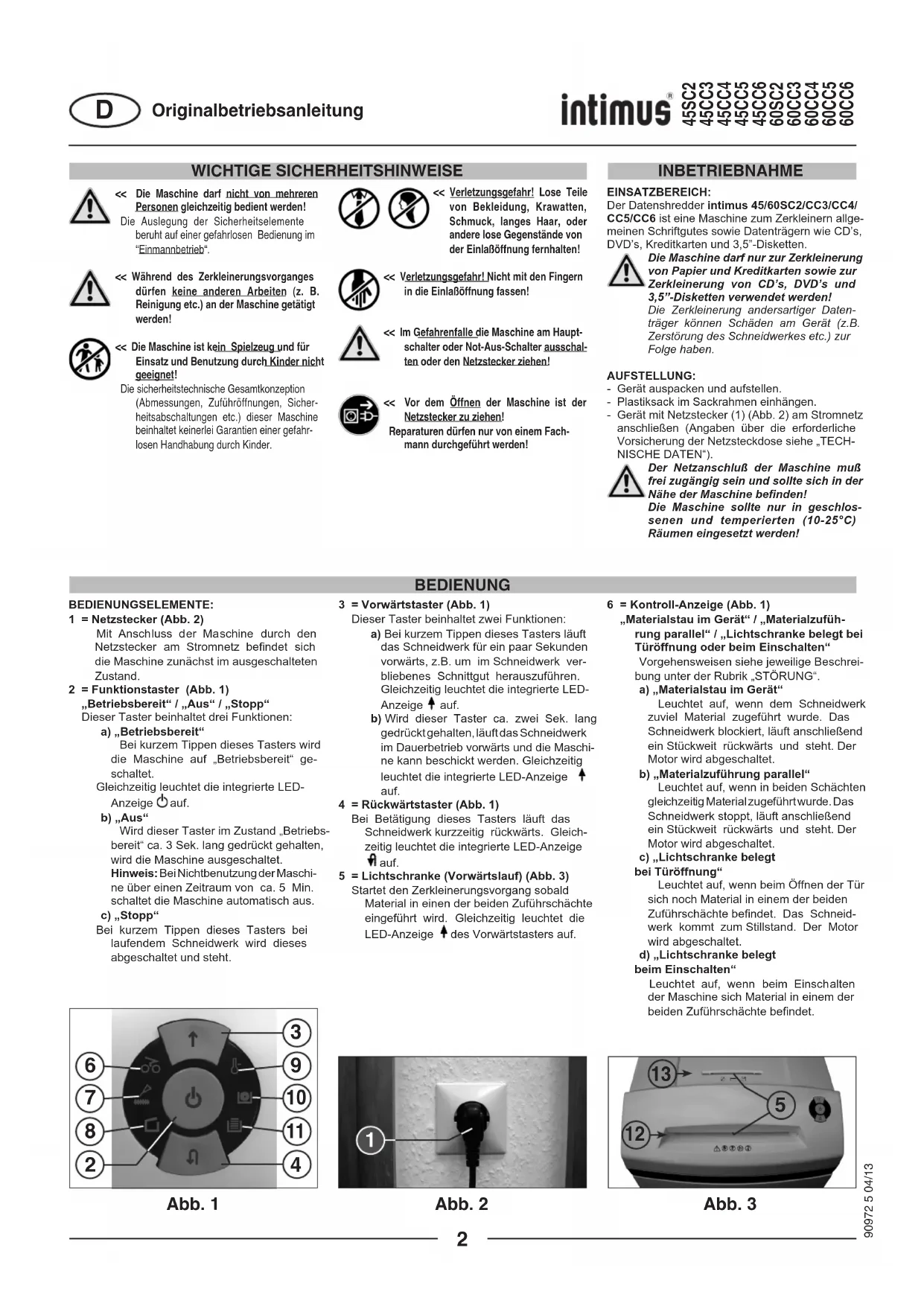

BEDIENUNGSANLEITUNG 45 CC3 Intimus

Vor der Inbetriebnahme die Betriebsanleitung durchlesen!

WICHTIGESICHERHEITSHINWEISE

<Die Maschine darft nicht von mehreren Personen gleichzeitig bedient werden! Die Auslegung der Sicherheitselemente beruht auf einer gefahrlosen Bedienung im "Einmannbetrieb".

< Während des Zerkleinerungsvorganges dürfen keine anderen Arbeiten (z. B. Reinigung etc.) an der Maschine getägt werden!

<Die Maschine ist kein_Spielzeug und fur Einsatz und Benutzung durch Kinder nicht geeignet!

Die Sicherheitsstechnische Gesamtkonzception (Abmessungen, Zuführung, Sicherheitsabschaltungen etc.) dieser Maschine beinhaltet keinerlei Garantien einer gefahrlosen Handhabung durch Kinder.

<Verletzungsgefahr! Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar, oder andere lose Gegenstände von der Einlaföffnung fernhalten!

<Verletzungsgefahr!Nicht mit den Fingern in die Einlafffnung fassen!

<ImGefahrenfalle die Maschine am Hauptschalter oder Not-Aus-Schalter ausschalten oder den Netzsteckerziehen!

Vor dem Offnen der Maschine ist der Netzstecker zuziehen! Reparaturen dürfen nur von einem Fachmann durchgefuhrt werden!

INBETRIEBNAHME

EINSATZBEREICH:

Der Datsenshredder intuitus 45/60SC2/CC3/CC4/ CC5/CC6 ist eine Maschine zum Zerkleinern allgemeinen Schrifgutes sowie Datentragern wie CD's, DVD's, Kreditkarten und 3,5^ -Disketten.

Die Maschine darf nur zur Zerkleinerung von Papier und Kreditkarten sowie zur Zerkleinerung von CD's, DVD's und 3,5"Disketten verwendet werden! Die Zerkleinerung andersartiger Datentrager konnen Schaden am Gerat (z.B. Zerstörung des Schneidwerkes etc.) zur Folge haben.

AUFSTELLUNG:

Gerat auspacken und aufstellen.

• Plastiksack im Sackrahmen einhagen.
  Gerat mit Netzstecker (1) (Abb. 2) am Stromnetz anschreiben (Angaben über die erforderliche Vorsicherung der Netzteckdose siehe, TECHNISCHE DATEN').

Der Netzanschuß der Maschine muß frei zugängig sein und sollte sich in der Nähne der Maschine befinden!

Die Maschine sollte nur in geschlossen und temperierten (10-25°C) Räumen eingesetzt werden!

BEDIENUNG

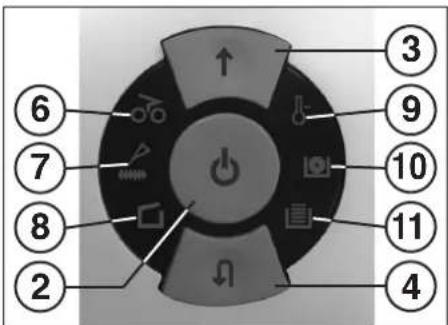

BEDIENUNGSELEMENTE:

1 = Netzstecker (Abb. 2)

Mit Anschluss der Maschine durch den Netzstecker am Stromnetz befindet sich die Maschine zunachst im ausgeschalteten Zustand.

2 = Funktionstaster (Abb. 1)

"Betriebsbereit / „Aus“ / „Stopp“

Dieser Taster beinhaltet drei Funktionen:

a) „Betriebsbereit“

Bei kurzem Tippen thesees Tasters wird die Maschine auf Betriebsbereit geschalte.

Gleichzeitig leuchtet die integrierte LED-Anzeige auf.

b),Aus

Wird dieser Taster im Zustand, Betriebsbereit" ca. 3 Sek. lang gedrückt gehalten, wird die Maschine ausgeschaltet.

Hinweis: Bei Nichtbenutzung der Maschine über einen Zeitraum von ca. 5 Min. schaltet die Maschine automatisch aus.

c) ,Stopp"

Bei kurzem Tippen these Tasters bei laufendem Schneidwerk wird these abgeschaltet und stehen.

3 = Vorwärstaster (Abb. 1)

Dieser Taster beinhaltet zwei Funktionen:

a) Bei kurzem Tippen these Tasters lauft das Schneidwerk für ein paar Sekunden vorwärts, z.B. um im Schneidwerk verbliebenes Schnittgut herauszuführen. Gleichzeitig leuchtet die integrierte LED-Anzeige auf.

b) Wird dieser Taster ca. zwei Sek. lang gedrückt gehalten, lauft das Schneidwerk im Dauerbetrieb vorwarts und die Maschine kann beschickt werden. Gleichzeitig leuchtet die integrierte LED-Anzeige auf.

4 = Rückwartstaster (Abb. 1)

Bei Betatigung these Tasters lauft das Schneidwerk kurzzeitig ruckwerts. Gleichzeitig leuchtet die integrierte LED-Anzeige auf.

5 = Lichtschranke (Vorwartslauf) (Abb. 3)

Startet den Zerkleinerungsvorgang sobald Material in einen der beiden Zufuhrschichte eingefuhrt wird. Gleichzeitig leuchtet die LED-Anzeige des Vorwartstasters auf.

6 = Kontroll-Anzeige (Abb. 1)

Materialstau im Gerat/.,Materialzufuhrung parallel/.,Lichtschanke belegt bei Turoffnung oder beim Einschalten Vorgehensweisen siehe jeweilige Beschreibung unter der Rubrik STORUNG

a) ,Materialstau im Gerät"

Leuchtet auf, wenn dem Schneidwerk zuviel Material zugeführwt wurde. Das Schneidwerk blockiert, lauft anschließend ein Stückweit rückwarts und liegt. Der Motor wird abgeschelt.

b) „Materialzuführung parallel“

Leuchtet auf, wenn in beiden Schächten gleichzeitig Material zugeführtwurde. Das Schneidwerk stoppt, lauft anschließend ein Stückweit rückwarts und steht. Der Motor wird abgeschalte.

c),Lichtschranke belegt

bei Türoffnung

Leuchtet auf, wenn beim Offnen der Tursich noch Material in einem der beiden Zufuhrschächte befindet. Das Schneidwerk kommt zum Stillstand. Der Motor wird abgeschaltet.

d) „Lichtschranke belegt

beim Einsatzen"

Leuchtet auf, wenn beim Einschalten der Maschine sich Material in einem der beiden Zuführschächte befindet.

Abb.1

Abb. 2

Abb. 3

BEDIENUNG

BEDIENUNGSELEMENTE:

7 = Kontroll-Anzeige (Abb.1)

"Schneidwerk ölen"

Leuchtet auf, wenn das Schneidwerk der Cross-Cut-Version golt werden muß. Der Ölvorgang muß am Rückwartstaster (4) quittiert werden (siehe Beschreibung bei „WARTUNG SCHNEIDWERK").

8 = Kontroll-Anzeige (Abb.1)

Tur auf / Türstörung

a) "Tur auf"

Leuchtet auf, wenn die Tur des Unterschrakes geöffnet ist. Die Maschine wird automatisch abgeschalte und kann solange die Tur offen stehen nicht gestartet werden.

b) „Elektrische Störung ^+

Blinkt, wenn eine elektrische Störung in der Tursensorik vorliegt. Die Maschine wird abgeschickt. Benachrichtigen Sieitte ihren Fachhändler.

9 = Kontroll-Anzeige (Abb.1)

"Motorüberlastung" /

"Elektrische Störung"

Vorgehensweisen siehe jeweilige Beschreibung unter der Rubrik, STORUNG.

a) "Motorschutz"

Leuchtet auf, wenn der Motor überlastet worden ist und abgeschalte hat. Die Maschine kann während der Abkuhlphase des Motors nicht gestartet werden.

b) „Elektrische Störung ^14

Blinkt, wenn eine elektrische Störung innerhalb der Steuerplatine vorliegt. Gleichzeitig blinkt die LED-Anzeige des Funktionsschalters (2) auf. Die Maschine wird abgeschalten. Benachrichtigen Sieittehren Fachhändler.

10 = Kontroll-Anzeige

CD/DVD-Behalter voll (Abb.1)

Leuchtet auf, wenn der CD/DVD-Behälter gefüll ist und geleert werden muß. Das Schneidwerk für die CD/DVD-Zerkleinerung wird abgeschältet. Der Entleervorgang des CD/DVD-Behälters muß am Vorwärstaster (3) quittiert werden. Hinweis: Das Schneidwerk für die Papierzerkleinerung kann weiterhin betrieben werden.

11 = Kontroll-Anzelege

"Papier-Auffangsack voll" (Abb. 1)

Leuchtet auf, wenn der Auffangsack fur Papier gefüllt ist und geleert werden muß. Das Schneidwerk für die Papierzerkleinerung wird abgeschelt.
Hinweis: Das Schneidwerk für die CD/DVD-Zerkleinerung kann weiterhin betrieben werden.

12 = Papierzufuhrschacht (Abb. 3)
13 = CD/DVD-Zufuhrschacht (Abb. 3)
14 = Auffangsack für Papier (Abb. 4)
15 = Auffangbehälter CD/DVD (Abb. 4)
16 = Sackrahmen (Abb. 4)
17 = Ölbehälter (Abb. 4, 6)

Abb.1

Der Shredder dart auf keinen Fall als Sitzgele-genheit oder als Trittfläche verwendet werden. Sturzgefahr durch Materialbruch!

EINSCHALTEN DER MASCHINE:

Zum Einschalten der Maschine auf „betriebsbereit" gehen Sie wie folgt vor:

• Funktionstaster (2) kurz betätigten.
  Die LED-Anzeige des Funktionstasters (2) leuchtet auf für Betriebsbereit.
  Die Maschine kann beschicht werden.

MATERIALZUFUHRUNG:

Papier durch den Papierzufuhrschacht (12) (Abb. 3) dem Schneidwerk zuführen.

Datentrager (CD, DVD oder Kreditkarte) einzeln durch den separat angeordneten CD/DVD-Zuführschacht (13) (Abb. 3) dem Schneidwerk zuführen.

Maschine schaltet automatisch auf Vorwartslauf,zieht das Material ein und schaltet nach dem Zerkleinerungsvorgang automatisch ab.

Während der Zuführung von Papier niemals gleichzeitig CD/DVD zuführn und umgekehrt!

Hinweise: For die Zerkleinerung von lichtdurchlüssigen Folien muss die Maschine von Hand auf Vorwartlauf geschaltet werden (Vorwartstaster (3) ca. 2 Sek. gestrück halten).

Durch kurze Betätigung des Funktionstasters (2) ("Stopp-Funktion) kann der Zerkleinerungsvorgang jederzeit gestoptt werden. Zum Fortfahren den Vorwärstaster (3) ca. 2 Sek. gedrückt halten.

Bei Nichtbenutzung der Maschine über einen Zeitraum von ca. 5 Min. schaltet sie aus.

Fuhren Sie dem Gerät niemals mehr als die angegebene Höchstmenge Material (siehe "TECHNISCHE DATEN") zu!

Solle totezdem zuviel Material in das Schneidwerk gelangt sein, siehe bei "STÖRUNG" unter "MATERIALSTAU IM GERÄT".

Für eine korrekte Mülltrennung sorgen zwei separat angeordnete Aufgangbehälter.

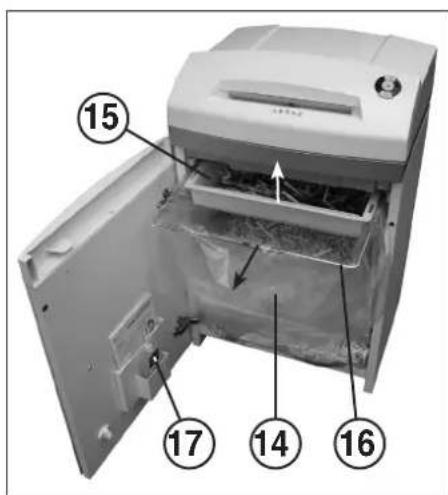

ENTLEEREN DES AUFFANGSACKS

FÜR PAPIER (Abb. 4):

Ist der Auffangsack fur Papier gefuftt, schaltet die Maschine ab. Die Kontroll-Anzeige 1) leuchtet auf. Gehen Sie wie folgt vor:

• Tör öffnen. Die Kontroll-Anzeige (8) leuchtet auf. Ist noch Material in einem der Zuführschächte vorhanden, leuchtet zusätzlich die Kontroll-Anzeige (6) auf.
  Den Sackrahmen (16) mit eingehängtem Auffangsack fur Papier (14) und eingesettem CD/DVD-Behalter (15) aus dem Gehäuse-Unterteil herausziehen.
  Den CD/DVD-Behälter hersausnehmen, den Auffangsack fur Papier entnehmen und den Inhalt entleeren. Die Kontroll-Anzeige 11) erlischt.

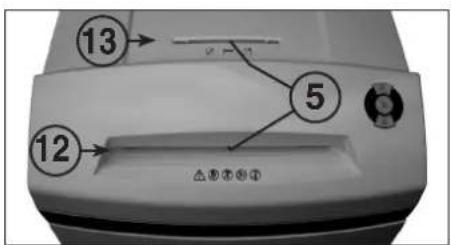

Abb. 3

Den entleerten Sack am Sachrahen (16) einhängen, den CD/DVD-Behalter einsetzen und den Rahmen mit Sack und CD/DVD-Behalter wieder in das Gehäuse-Unterteil einschieben.
- Tür schließen. Die Kontroll-Anzeige (8) erlischt.
- Falls die Kontroll-Anzeige (6) leuchtet, betätigten Sie kurz den Vorwartsstaster (3). Im Zuführung schacht verbliebenes Material wird zerkleinert und die Anzeige erlischt.

Hinweis: Die Maschine lauft nur bei geschlossener Tur!

ENTLEEREN DES AUFFANGBEHALTERS FÜR CD/DVD (Abb.4):

Hinweis: Die CD-Behalter voll"-Überwachung geschieht durch Zahlung der durchgeführten Zerkleinerungsvorgänge.
Ist die in der Steuerung vorprogrammierte Anzahl (ca. 20 Stück) zugeführter CD/DVD's erreicht, schaltet die Maschine ab. Die Kontroll-Anzeige (10) leuchtet auf. Gehen Sie wie folgt vor:
- Tur öffnen. Die Kontroll-Anzeige (8) leuchtet auf und die LED-Anzeige des Vorwärstasters (3) sowie die Kontroll-Anzeige (10) blinken.
Den Sackrahmen (16) mit eingehängtem Auffangsack (17) und eingesetztem CD/DVD-Behälter (15) aus dem Gehäufe-Unteil herausziehen, den CD/DVD-Behälter herausnahmen und den Inhalt entleeren.
- Betätigten Sie kurz den Vorwärstaster (3) um die Entleerung des CD/DVD-Behalters zu quittieren. Der Zahlvorgang beginnnt wieder bei Null. Die Kontroll-Anzeige (10) sowie auch die LED-Anzeige des Vorwärstasters (3) erlösen.
Den entleerten CD/DVD-Behälter am Sachrahen (16) einsetzen und den Rahmen mit Sack und Behälter wieder in das Gehäuse-Unterteil einschieben.
- Turschlieben. Die Kontroll-Anzeige 13) erlischt.
Hinweis: Die Maschine laufn nur bei geschlossener Tur!

DYNAMISCHE BELASTUNGSANZEIGE:

Um einen Materialstau zu vermeiden und damit eine kontinuierliche und effektive Vernichtung der Datenträger zu erreichen, wird während des Zerkleinerungsvorgangs der momentane Belastungsgrad des Motors durch ein farbig abgestimmtes, diffuses Licht im Zuführung schacht wie folgt angezeigt:

Grüne Licht: Belastung < 50%

Gelbes Licht: Belastung 50 - 75%

Rotes Licht: Belastung 75 - 100%

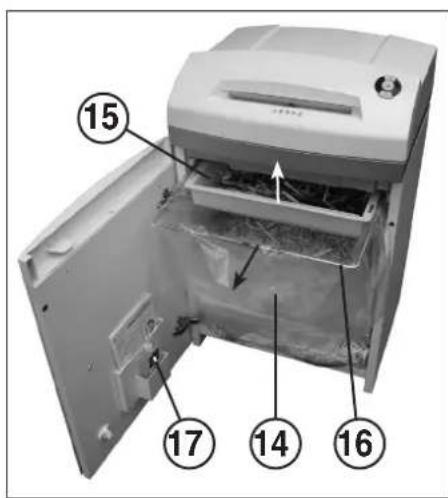

Abb. 4

STÖRUNG

MATERIALSTAU IM GERÄT:

(Auto-Reverse-Funktion)

Ergibt sich durch zuviel zugeführtes Material ein Stau, reagiert die Maschine wie folgt:

• Das Schneidwerk blockiert, lauft anschließend ein Stückweit rückwarts (Material wird freiogegeben) und stehen. Der Motor wird abgeschalten. Die Kontroll-Anzeige) leucht auf.

Gehen Sie wie folgt vor:

Papierstau im Papierzufuhrschacht (12)

Zurückgeführtes Papier entnahmen.

• Schneidwerk lauft jetzt automatisch vorwarts und zerkleinert den im Schneidwerk verbliebenen Papierrest. Während des Vorwartlaufes leuchtet die LED-Anzeige des Vorwartstasters (3). Die Kontroll-Anzeige erlischt.
• Die Zerkleinerung mit geringerer Papiermenge fortsetzen.

Materialstau im CD/DVD-Zufuhrschacht (13)

Zurückgeführtes Material entnahmen.
Material mit Bedacht entnehmen, da Verletzungsgefahr durch scharfkantige Schnitt-stellen!
- Das restliche Schnittgut wird jetzt automatisch dem Schneidwerk erneut zugeführrt und zerkleinert. Wahrend des Vorwartslaufes leuchtet die LED-Anzeige des Vorwartsstasters (3). Die Kontroll-Anzeige erlischt.
- Ist das Schnittgut durchgelaufen, die Zerkleinerung in der richtigen Dosierung fortsetzen.

• Falls erforderlich, das Schneidwerk manuell abwechselnd solange auf Vorwarts- und Rückwartlauf schalten, bis das Schnittgut vollständig durchgelaufen und zerkleinert ist.

MATERIALZUFUHRUNG PARALLEL:

Solle in beiden Zufuhrschachten Material gleichzeitig zugeführten werden, reagiert die Maschine wie folgt:

• Das Schneidwerk blockiert, lauft anschließend ein Stückweit rückwärts (Material wird frei gegeben) und stehen. Der Motor wird abgeschalten. Die Kontroll-Anzeige 66) leucht auf.
• Entnehmer Sie das Material aus einem der Schächte.
• Betätigen Sie kurz den Vorwärstaster (3). Das Schnittgut des anderen Schachtes wird dem Schneidwerk zugeführ und zerkleinert. Die Kontroll-Anzeige erlischt.

LICHTSCHRANKE BELEGT BEI TURIÖFFNUNG:

Sollte beim Öffnen der Tur sich noch Material in einem der beiden Zuführschächte befinden, schaltet der Motor ab und das Schneidwerk kommt zum Stillstand. Die Kontroll-Anzeige (6) leuchtet auf.

Schlieben Sie die Tür und quittieren Sie den Zustand durch kurze Betätigung des Vorwartstasters (3). Das vorhandene Schnittgut wird dem Schneidwerk zugeführrt und zerkleinert.

LICHTSCHRANKE BELEGT BEIM EINSCHALTEN:

Sollte beim Einsatzen der Maschine sich Material in einem der beiden Zuführschachte befinden, leuchtet die Kontroll-Anzeige auf.

Entnehmen Sie das Material und quittieren Sie den Zustand durch kurze Betätigung des Vorwartsstasters (3).

MOTORSCHUTZ:

Sollte der Motor uberforderdert werden, so schaltet er ab. Die Kontroll-Anzeige (9) leuchtet auf.

Nach einer Abkuhlzeit von ca. 25-40 Minuten (je nach Modell und Raumtemperatur) konnen Sie das Gerät erneut starten.

ELEKTRISCHE STÖRUNG:

Blinkt die Kontroll-Anzeige (9) in Verbindung mit der LED-Anzeige des Funktionsschalters (2) oder nur die Kontroll-Anzeige (8) liegt eine elektrische Störung vor. Die Maschine kann nicht gestartet werden.

Benachrichtigen Sieitte inthisemFallIhrenFachhandler.

CHECKLISTE BEI STÖRUNGEN:

Sollte das Gerät nicht Funktionieren, prufen Sie folgende Punkte:

• ist der Netzstecker am Netz angeschlossen?
• ist die Türgeschlossen?
• ist der Aufgangsack für Papier voll?

Folgen Sie den Instruktionen bei "ENTLEREN DES AUFFANGSACKS FÜR PAPIER".
- ist der Aufgangbehälter für CD/DVD voll?

Folgen Sie den Instruktionen bei ENTLEEREN DES AUFFANGBEHÄLTERS FÜR CD/DVD".
-ist ein Materialstau im Gerät?

Folgen Sie den Instruktionen bei „MATERIALSTAU IM GERÄT".
- ist der Motor überlastet worden?

Siehe unter_MOTORSCHUTZ.

Wenn keine der Prüfpunkte zuteffen, benachrichtigen Sieitte ihren Fachhändler.

WARTUNG/ENTSORGUNG

REINIGUNG DER FOTOZellen (Abb. 5):

Sollten Papierstücke im Einlafschlitz zum Liegenkommen (z. B. nach einem Papierstau) ist es möglich, daß das Gerät durch die „belegte" Lichtschranke nicht mehr ausschaitet. Sie können die Papierstücke entfernen, bzw. die Fotozelle reinigen, indem Sie dem Schneidwerk ein weiteres Blatt Papier zuführen, oder die Maschine auf Rückwärtslauf schalten und mit einem Pinsel kurz über die beiden „Augen" der Fotozelle wischen.

Abb.5

Abb. 6

WARTUNG SCHNEIDWERK (CROSS-CUT):

Cross-Cut-Schneidwerke müssen nach einer bestimmten Betriebszeit geol't werden. Leuchtet die Kontroll-Anzeige (7) auf, gehen Sie wie folgt vor:

TurÖffn. Die Kontroll-Anzeige 13) leucht auf und die LED-Anzeige 1 des Rückwartstasters (4) sowie die Kontroll-Anzeige 7) blinken. Ölbehälter (17) (Abb.6) aus der Halterung in der Tur erhönen und Tur wieder schlieben. Etwas Öl auf einem Blatt Papier verteilene und these dann durch den Papierzufuhrschacht (12) dem Schneidwerk zuführen.

Das Papier wird eingezogen und das Öl gelangt somit in das Schneidwerk.

Hinweis: Um die Anzeige zu löschen muß nach einer durchgeführten Ölung des Schneidwerks dieser Vorgang wie folgt quittiert werden:

• Tur so welt öffnen bis die Kontroll-Anzeige (8) aufleucht. Die Kontroll-Anzeigen (7) und (4)blinken.

• Rückwärstaster (4) betätigten und gedrück halten bis die Kontroll-Anzeige (7) erlischt.

• Tür wieder schließen.

Das Schneidwerk beginnnt nun automatisch einen Reinigungszyklus (Vorwärtslauf/Rückwartslauf) und schaltet dann ab. Die Maschine ist wieder einsatzbereit. Im Falle der Nachbestellung des Spezialöls siehe unter „SONDERZUBEHÖR".

ENERGIESPAR-AUTOMATIK:

Wird die Maschine für eine Weile nicht benutzt, schaltet sie automatisch nach ca. 5 Min. aus. Die LED-Anzeige des Funktionstasters (2) für „Betriebsbereit" erlischt. Zum Wiedereinschalten den Funktionstaster kurz betätigten.

ENTSORGUNG DER MASCHINE:

Entsorgen Sie die Maschine am Ende ihrer Lebensdauer stets umweltgerecht. Geben Sie keine Teile der Maschine oder der Verpackung in den Hausmull.

TECHNISCHE DATEN

Modell	Netzanschußdaten Anschlußspannung/Frequency · Stromlaufnahme · Leistung
intimus 45/60SC2	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz · 3,0 A · 0,55 kW	120V/60Hz · 5,6 A · 0,55 kW	100V/50/60Hz · 7,0 A · 0,55 kW
intimus 45/60CC6	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW

Vorsicherung (träge): 220-230V = 10 A / 120V = 15 A / 100V = 15 A

SONDERZUBEHOR

Benennung	Best.-Nr.
Plastiksack, 440x330x600x0,05 mm (45)	83079
Plastiksack, 440x330x950x0,05 mm (60)	99977
Ölbehälter, 110 ml	88035
Hinweis: Bei Nachbestellung von Sonderzubehörhteilen und bei Ersatzteilbedarf wenden Sie sich bitte an ihren Fachhandler.

Model	Type	Schnittbrite Papier / CD, DVD	Schneidleistung Papier / CD, DVD	Arbeitsbrite	Geräuschpegel	Abmessungen B x T x H	Gewicht
intimus 45SC2	278-4S	3,8 mm / 8 mm	22-24 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm / 8 mm	13-15 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm / 8 mm	10-11 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm / 8 mm	5-6 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm / 8 mm	5-6 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm / 8 mm	22-24 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm / 8 mm	13-15 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x15 mm / 8 mm	10-11 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm / 8 mm	5-6 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm / 8 mm	5-6 Blatt* / 1 Stück	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg

IMPORTANT SAFETY NOTES

b) „Elektrische storing“

b) „Elektrische storing“

Groenlicht: Belasting < 50%

Geel Licht: Belasting 50 - 75%
Roodlicht: Belasting75-100%

afb. 4

STORING

MATERIALAOLOPHOPING IN HET APPARAAT:

LICHTGORDIJN BELEGD BIJ DEUROPENING:

(Auto-Reverse-funktion)

Indtraeder der materialestop pa grund af for meget tilfort materiale, sa reagerer apparatelet pa folgende maide:

Bruk donne fremgangsmaten:

• Apne doren. Kontroll-indikatoren (8) lyser opp og LED-indikatoren for foroverknappen (3) og kontroll-indikatoren (10) blinker.
  Trekk sekkerammen (16) med innhengt sekk (14) og innsatt samlekar CD/DVD (15) ut av huset underdel, ta ut samlekar CD/DVD og tøm innholdet.
  Trykkortpaforoverknappen(3)foravittereat CD/DVD-beholderen er tomt.Tellingen begynner pa nulligien.Kontroll-indikatoren (10)ogLEDindikatoren foroverknappen (3)slukner.
• Sett det tomtame samlekaret CD/DVD inn pa sekkerammen (16) og skyv rammen med sekk og beholder inn i huset underdel igjen.
  Lukk doren. Kontroll-indikatoren (8) slukner.

DYNAMISK BELASTNINGSINDIKATOR:

For a unnga opphopning av materiale og dermed oppna en kontinuerig og effektiv makulering av datamediene, blir motorens belastningsgrad vist under makuleringsprossessen med et fetarget avstemt, diffust lys i matesjakten pa deutsche maten:

Gront lys: Belastning < 50%

Guilt lys: Belastning 50 - 75%
Rdt lys: Belastning 75 - 100%

bilde 4

FUNKSJONSFEIL

MATERIALOPPHOPNINGIMASKINEN:

2 = Funktionsknapp (bild 1)

"Motor überbelastad"/

"Elektrisk störning"

(Auto-reverse-funktion)

3JIEMEHbIyIPABJEHINr:

7 = KOnTpObnHbMyka3aTeNb (pnc.1)

"Hakonntelb CD/DVD 3anonHe" (pnc.1)

3aropaetc,ecnHemKocbIINpa3pe3aHHxCD/DVD 3anONHeHnOHNckBa6TOnOpOKHeHa.PexyUuMm MEXAH3M INN3MeJIbEHHNCAvCD/DVDOTKIOHaETcR. OInOpOKHeHHNcKoCTn CD/DVD He60dmmK KNTnPoBaTaHNaKTHeHMKnONKn"Bnepe(3).

3ameyHHe:peKyuMEXAHM3DMIIN3MmBHeHMR 6yMaMMOKETNCIOB3O8bTcRdaJIbLIe.

11 = KOnTpOnbHbYyKa3aTeIb

"Meowokdna6opabymannnooh"(pnc.1)

3aropaetc,ecmMnEoK DnBc6opApymHanoHnncnNdoJxhenbblOnopoxHeh.PekymuMeXaHa3MdnMmBHeHHOyMaHOTKnIOaehcTc.

3ameaHHe: pexyui MEXAHM DnA NAMeBHeHr CD/ DVD MOxETNCTIOB30BAbCBdAIBue.

12 = ⅢaxTaДЯьВодаБумаги(pnc.3)
13 = Waxta dnn BBOda CD/DVD (pnc. 3)
14 = MeωκДЯсбopa 6умагн (pnc. 4)
15 = EMKOCtB pAn pa3pe3aHHbIX CD/DVD (pnc.4)
16 = Pamá干什么Meška (pnc. 4)
17 = BaoyokДЯmaCna(pnc.4,6)

Pnc.1

H3mEnbHTeB Hn B KOEM Cnyae HeIb3a
McNoB30BaTb KaK CuaHe Nnn Onpy dner Hor.
MoxHo nOnyHb TpaMb npn pa3pyeHHn np6opa!

BKJIOUOYEHNE MAUNHbI:

ДЯ BКIOHENMaIINbI B pEXIM "TOTOB K pa6ote" DeIcTByTe CNEYDOUMM O6pa8aOM:

-Kopotko HaxatbФyHKUHOHaNbHbI nepeKIOHatoJIb(2)
- CND-HHIMKATOP QKUNHOHAHBORnepeKIOHATELE2) CEBITCRB NONOJXENH "TOTOB Kpabote"
- Pm60p MoXHO 3aRpyKaTb.

BBOID MATEPHAIA:

Becm 6ymary B waxty 3arpy3kn (12) (pnc. 3) pexkyero mexAH3ma.

8867 / Markdorf / Bodensee [e-mail]

www.martinyale.de, www.intimus.com

Branch Offices

South Africa MARTIN YALE Africa +27 / (0) 11 838 72 81

Unit B3 Mount Royal Business Park fax +27 / (0) 11 838 73 22
