NÁVOD K OBSLUZE 45 CC3 Intimus

• dotyczy papieru formatu A4 70g/m przy 230V/50HzOpis Nrkat.Worek plastikowy, 440x330x600x0,05 mm (45) 83079Worek plastikowy, 440x330x950x0,05 mm (60) 99977Buteleczka z olejem, 110 ml 88035 Wskazówka: W przypadku dodatkowego zamówienia akcesoriów lub części zamiennych prosimy o kontakt ze sprzedawcą. Model Parametryprzyłączasieciowego napięcie przyłączowe/częstotliwość • pobór prądu • moc intimus45/60SC2 220-230V/50Hz • 3,0 A • 0,7 kW 115-125V/60Hz • 5,6 A • 0,7 kW 100V/50/60Hz • 7,0 A • 0,7 kW intimus45/60CC3+CC4+CC5 220-230V/50Hz • 3,0 A • 0,55 kW 115-125V/60Hz • 5,6 A • 0,55 kW 100V/50/60Hz • 7,0 A • 0,55 kW intimus45/60CC6 220-230V/50Hz • 3,0 A • 0,7 kW 115-125V/60Hz • 5,6 A • 0,7 kW 100V/50/60Hz • 7,0 A • 0,7 kW Bezpiecznik(inercyjny): 220-230V=10A/115-125V=15A/100V=15A Model Típus Szerokośćcięcia Wydajnośćcięcia Szerokość Poziomhałasu Wymiary Ciężar papieru / CD,DVD papieru / CD,DVD robocza roboczego S x G x W intimus45SC2 278-4S 3,8 mm / 8 mm 22-24 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 650 mm 31 kg intimus45CC3 278-4C 3,8x30 mm / 8 mm 13-15 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 650 mm 32 kg intimus45CC4 278-2C 1,9x15 mm / 8 mm 10-11 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 650 mm 32 kg intimus45CC5 278-1C 0,8x12 mm / 8 mm 5-6 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 650 mm 32 kg intimus45CC6 278-1CF 0,8x4,5 mm / 8 mm 5-6 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 650 mm 32 kg intimus60SC2 279-4S 3,8 mm / 8 mm 22-24 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 770 mm 33 kg intimus60CC3 279-4C 3,8x30 mm / 8 mm 13-15 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 770 mm 34 kg intimus60CC4 279-2C 1,9x15 mm / 8 mm 10-11 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 770 mm 34 kg intimus60CC5 279-1C 0,8x12 mm / 8 mm 5-6 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 770 mm 34 kg intimus60CC6 279-1CF 0,8x4,5 mm / 8 mm 5-6 arkuszy* / 1 sztuka 235 mm ok. 55 dB(A) 450 x 390 x 770 mm 34 kgDŮLEŽITÁBEZPEČNOSTNÍUPOZORNĚNÍ ROZSAHPOUŽITÍ:Skartovač dat intimus 45/60SC2/CC3/CC4/CC5/CC6 je stroj pro skartování jak běžných tiskovin, tak i nosičů dat, jako jsou: CD, DVD, kreditní karty a diskety 3,5”.Stroj smí být použit jen pro skartování (rozšrotování) papíru, kreditních karet a následujících nosičů dat: CD, DVD a disket 3,5”!Skartování datových nosičů jiných druhů může mít za následek poškození přístroje (např.zničení řezacího zařízení atd.).INSTALACE:- Přístroj vybalit a postavit.- Do rámu zavěsit igelitový pytel.- Přístroj připojit k elektrické síti síťovým napáječem (1) (obr. 2) (údaje o potřebném jištění síťové zásuvky viz „TECHNICKÁ DATA“).Síťový přípoj musí být volně přístupný a měl by se nacházet v blízkosti stroje!Stroj by měl být používán pouze v uzavřených a temperovaných prostorách (10-25°C)!<< Nebezpečí poranění! Volnéčástioděvu,kravaty,šperky,dlouhé vlasy nebo jiné volnépředmětymusejíbýtudržoványv bezpečné vzdálenosti odpřívodníhootvoru!<< Nebezpečíporanění!Nestrkejteprstydopřívodníhootvoru!<< Vpřípaděnebezpečívypnětestrojhlavnímvypínačem,nouzovýmvypínačemnebovytáhnětesíťovouzástrčku!<< Předotevřenímstrojevytáhnětesíťovouzástrčku! Opravysmějíbýtprováděnypouzeod-borníkem!<< Stroj nesmí být současně obsluhovánvíceosobami! Rozmístění bezpečnostních prvků je dimen-zováno pro bezpečnou obsluhu „jedním člověkem“.<< Vprůběhuřezacíhoprocesusenesmínastrojiprovádětžádné jiné práce(např.čistěníapod.)!<< Strojnenížádnáhračkaanenívhodnýktomu,abyhopoužívalyděti! Celková bezpečnostně technická koncepce (rozměry, přívodní otvory, bezpečnostní vypínání atd.) tohoto stroje nezaručuje bezpečnou manipulaci od dětí.

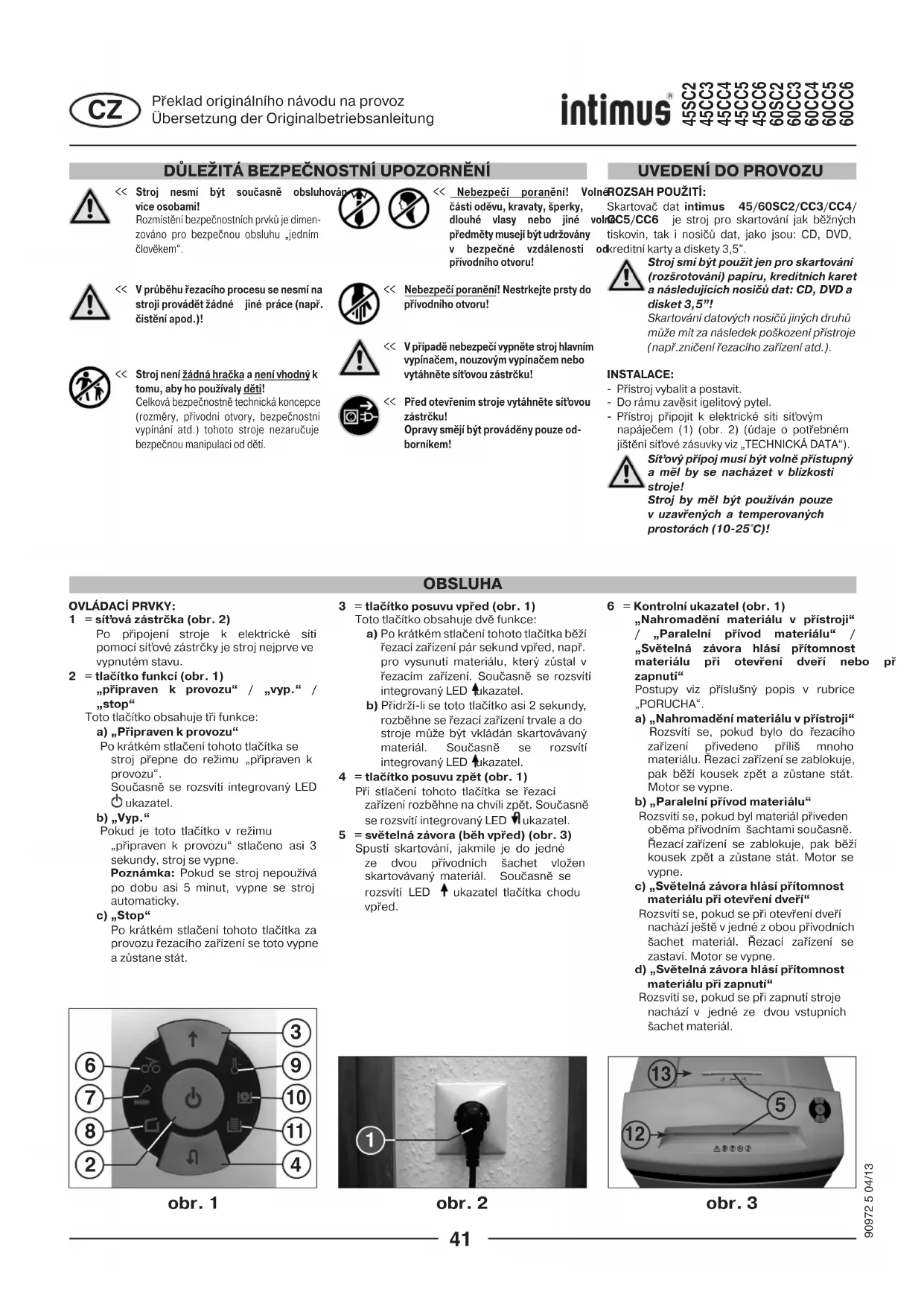

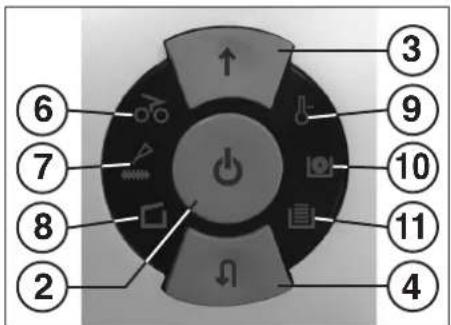

obr.1 obr.2 obr.3 OVLÁDACÍPRVKY:1 =síťovázástrčka(obr.2) Po připojení stroje k elektrické síti pomocí síťové zástrčky je stroj nejprve ve vypnutém stavu.2 =tlačítkofunkcí(obr.1) „připraven k provozu“ / „vyp.“ / „stop“ Toto tlačítko obsahuje tři funkce: a) „Připravenkprovozu“ Po krátkém stlačení tohoto tlačítka se stroj přepne do režimu „připraven k provozu“. Současně se rozsvítí integrovaný LED ukazatel. b) „Vyp.“ Pokud je toto tlačítko v režimu „připraven k provozu“ stlačeno asi 3 sekundy, stroj se vypne. Poznámka: Pokud se stroj nepoužívá po dobu asi 5 minut, vypne se stroj automaticky. c) „Stop“ Po krátkém stlačení tohoto tlačítka za provozu řezacího zařízení se toto vypne a zůstane stát.3 =tlačítkoposuvuvpřed(obr.1) Toto tlačítko obsahuje dvě funkce: a) Po krátkém stlačení tohoto tlačítka běží řezací zařízení pár sekund vpřed, např. pro vysunutí materiálu, který zůstal v řezacím zařízení. Současně se rozsvítí integrovaný LED ukazatel. b) Přidrží-li se toto tlačítko asi 2 sekundy, rozběhne se řezací zařízení trvale a do stroje může být vkládán skartovávaný materiál. Současně se rozsvítí integrovaný LED ukazatel.4 =tlačítkoposuvuzpět(obr.1) Při stlačení tohoto tlačítka se řezací zařízení rozběhne na chvíli zpět. Současně se rozsvítí integrovaný LED ukazatel.5 =světelnázávora(běhvpřed)(obr.3) Spustí skartování, jakmile je do jedné ze dvou přívodních šachet vložen skartovávaný materiál. Současně se rozsvítí LED ukazatel tlačítka chodu vpřed.6 =Kontrolníukazatel(obr.1) „Nahromadění materiálu v přístroji“ / „Paralelní přívod materiálu“ / „Světelná závora hlásí přítomnostmateriálu při otevření dveří nebo přizapnutí“ Postupy viz příslušný popis v rubrice „PORUCHA“. a) „Nahromaděnímateriáluvpřístroji“ Rozsvítí se, pokud bylo do řezacího zařízení přivedeno příliš mnoho materiálu. Řezací zařízení se zablokuje, pak běží kousek zpět a zůstane stát. Motor se vypne. b) „Paralelnípřívodmateriálu“ Rozsvítí se, pokud byl materiál přiveden oběma přívodním šachtami současně. Řezací zařízení se zablokuje, pak běží kousek zpět a zůstane stát. Motor se vypne. c) „Světelnázávorahlásípřítomnost materiálupřiotevřenídveří“ Rozsvítí se, pokud se při otevření dveří nachází ještě v jedné z obou přívodních šachet materiál. Řezací zařízení se zastaví. Motor se vypne. d) „Světelnázávorahlásípřítomnost materiálupřizapnutí“ Rozsvítí se, pokud se při zapnutí stroje nachází v jedné ze dvou vstupních šachet materiál.Překlad originálního návodu na provozÜbersetzung der Originalbetriebsanleitung 41OVLÁDACÍPRVKY:7 = kontrolníukazatel(obr.1) „Řezacízařízenínamazat“Rozsvítí se, pokud musí být řezací zařízení verze Cross-Cut namazáno. Namazání musí být potvrzeno na tlačítku chodu zpět (4) (viz popis u „ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ “).8 = kontrolníukazatel(obr.1) „dveřeotevřeny“/„poruchadveří“ a) „Dveřeotevřeny“ Svítí, pokud jsou otevřeny dveře podstavce. Stroj se automaticky vypne a dokud jsou dveře otevřeny, nejde spustit. b) „Elektrickáporucha“ Bliká, pokud se v senzorech hlídajících dveře vyskytla porucha. Stroj je vypnut. Informujte prosím Vašeho odborného prodejce.9 = kontrolníukazatel(obr.1) „přetíženímotoru“/ „elektrickáporucha“Postupy viz příslušný popis v rubrice „PORUCHA“. a) „Ochranamotoru“ Rozsvítí se, pokud byl motor přetížen a vypnut. Během ochlazování motoru nelze stroj spustit. b) „Elektrickáporucha“ Bliká, pokud dojde v řídící elektrické desce k poruše. Současně začne blikat LED ukazatel funkčního tlačítka (2). Stroj se vypne. Informujte prosím Vašeho odborného prodejce.10= kontrolníukazatel „nádobanaCD/DVDplná“(obr.1) Rozsvítí se, pokud je nádoba na rozdrcené CD/DVD plná a musí být vyprázdněna. Řezací zařízení na skartaci CD/DVD se vypne. Vyprázdnění nádoby na rozdrcené CD/DVD musí být potvrzeno tlačítkem chodu vpřed (3). Poznámka: Řezací zařízení pro skartaci papíru může být i nadále provozováno.11= kontrolníukazatel „pytelnapapírplný“(obr.1) Rozsvítí se, pokud je pytel na papír plný a musí být vyprázdněn. Řezací zařízení na papír se vypne. Poznámka: Řezací zařízení na CD/DVD může být i nadále provozováno.12= přívodníšachtapapíru(obr.3)13= přívodníšachtaCD/DVD(obr.3)14= sběrnýpytelnapapír(obr.4)15= nádobanarozdrcenéCD/DVD(obr.4)16= rámsběrnéhopytle(obr.4)17= nádobanaolej(obr.4,6) Na skartovač se nesmí v žádném případě sedat nebo stoupat. Nebezpečí prasknutí materiálu skartovače!ZAPNUTÍSTROJE:Pro zapnutí stroje do režimu „připraven k provozu“ postupujte následovně:- Krátce stlačte funkční tlačítko (2).- LED ukazatel funkčního tlačítka (2) se rozsvítí na „připraven k provozu“. - Do stroje můžete vkládat skartovávaný materiál.PŘÍVODMATERIÁLU:Papír přivádějte do řezacího zařízení přívodní šachtou na papír (12) (obr. 3). Datové nosiče (CD, DVD nebo kreditní karty) přivádějte do řezacího zařízení jednotlivě zvláštní přívodní šachtou na CD/DVD (13) (obr. 3).Stroj se automaticky zapne na chod vpřed, vtáhne si materiál a po dokončení skartování se automaticky vypne. Během zavádění papíru nikdy současně nezavádějte CD/DVD a naopak!Poznámky:Při skartování průhledných fólií musí být ručně zapnut chod stroje vpřed (tlačítko chodu vpřed (3) přidržet asi 2 sekundy).Krátkým stlačením funkčního tlačítka (2) (funkce „stop“) lze skartování kdykoliv zastavit. Pro pokračování stlačit na asi 2 sekundy tlačítko chodu vpřed (3).Pokud není stroj po dobu asi 5 minut používán, automaticky se vypne. Nikdy do stroje nezavádějte více než udané maximální množství materiálu (viz „TECHNICKÁ DATA“)! Pokud by se přesto do stroje dostalo více materiálu, viz „PORUCHA“ pod „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“. O správné rozdělení odpadu se starají dvě oddělenésběrnénádoby.VYPRÁZDNĚNÍSBĚRNÉHOPYTLENAPAPÍR(obr.4):Je-li sběrný pytel na papír plný, stroj se vypne. Rozsvítí se kontrolní ukazatel (11). Postupujte následovně:- Otevřete dveře. Rozsvítí se kontrolní ukazatel (8). Pokud je v jedné z přívodních šachet ještě materiál, rozsvítí se i kontrolní ukazatel (6).- Rám sběrného pytle (16) se zavěšeným pytlem na papír (14) a vsazenou nádobou na CD/DVD (15) vytáhnout ze spodní části stojanu. - Vyndat nádobu na CD/DVD, vyjmout sběrný pytel na papír a obsah vyprázdnit. Kontrolní ukazatel (11) zhasne. - Vyprázdněný pytel zavěsit na rám (16), vložit nádobu na CD/DVD a rám s pytlem a nádobu na CD/DVD opět zasunout do spodní části stojanu. - Zavřít dveře. Kontrolní ukazatel (8) zhasne. - Pokud kontrolní ukazatel (6) svítí, stlačte krátce tlačítko chodu vpřed (3). Materiál, který zůstal v přívodní šachtě, se skartuje a ukazatel zhasne.Poznámka: Stroj běží jen při uzavřených dveřích!VYPRÁZDNĚNÍSBĚRNÉNÁDOBYNACD/DVD(obr.4):Poznámka: Hlášení „Nádoba na CD plná“ je vydáváno na základě počtu provedených skartovacích procesů.Jakmile je dosaženo naprogramovaného počtu (asi 20 kusů) skartovaných CD/DVD, stroj se vypne. Rozsvítí se kontrolní ukazatel (10).Postupujte následovně:- Otevřete dveře. Rozsvítí se kontrolní ukazatel (8) a blikajíLED ukazatel tlačítka chodu vpřed (3) a kontrolní ukazatel (10).- Rám na pytel (16) se zavěšeným sběrným pytlem (14) a vloženou nádobou na CD/DVD (15) vytáhnout ze spodní části stojanu, nádobu na CD/DVD vyjmout a obsah vyprázdnit.- Krátkým stlačením tlačítka chodu vpřed (3) potvrdit vyprázdnění sběrné nádoby na CD/DVD. Počítání začne opět od nuly. Kontrolní ukazatel (10) a LED ukazatel tlačítka chodu vpřed (3) zhasnou. - Vyprázdněnou nádobu na CD/DVD vsadit do rámu na pytel (16) a rám s pytlem a nádobou opět zasunout do spodní části stojanu.- Zavřít dveře. Kontrolní ukazatel (8) zhasne. Poznámka: Stroj běží jen se zavřenými dveřmi!UKAZATELDYNAMICKÉHOZATÍŽENÍ:Aby se vyloučilo hromadění materiálu a dosáhlo plynulého a efektivního ničení datových nosičů, je během skartovávání zobrazen stupeň momentálního zatížení motoru rozptýleným světlem v přívodní šachtě podle následujícího:Zelené světlo: zatížení < 50%Žluté světlo: zatížení 50 - 75%Červené světlo: zatížení 75 - 100%

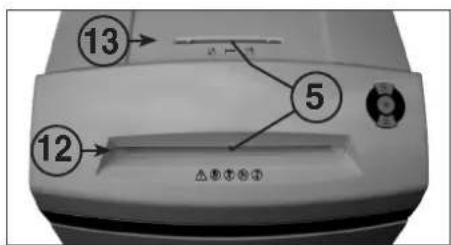

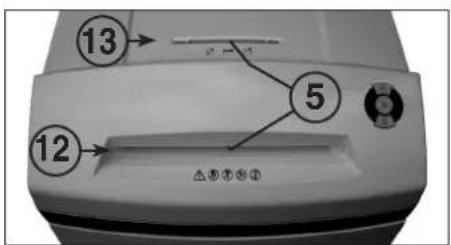

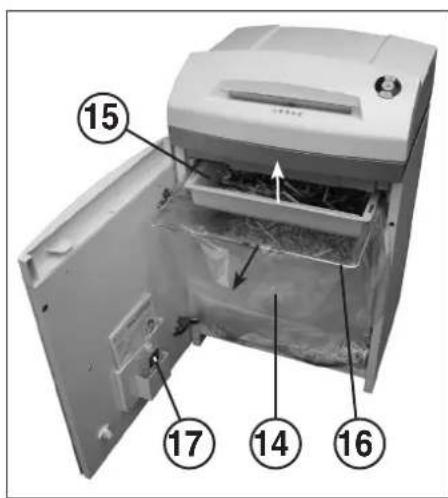

obr.1 obr.3 obr.4 Překlad originálního návodu na provozÜbersetzung der Originalbetriebsanleitung 42NAHROMADĚNÍMATERIÁLUVPŘÍSTROJI:(automatickáreverznífunkce) Dojde-li k nahromadění materiálu ve stroji, reaguje stroj následovně:- Řezací zařízení se zablokuje, potom se vrátí kousek nazpět (materiál se uvolní) a zastaví se. Motor se vypne. Rozsvítí se kontrolní ukazatel (6).Postupujte následovně:Nahromaděnípapíruvpřívodníšachtěnapapír(12)- Vyjmout zpět vysunutý papír.- Řezací zařízení se automaticky rozběhne a skartuje zbytek papíru, který zůstal ve skartovacím zařízení. Během chodu vpřed svítí LED ukazatel tlačítka chodu vpřed (3). Kontrolní ukazatel (6) zhasne.- Pokračovat ve skartování s menším množstvím papíru.NahromaděnímateriáluvpřívodníšachtěnaCD/DVD (13) - Vyjmout nazpět vysunutý materiál.Materiál vyjímat opatrně, protože obsahuje ostré hrany vzniklé naříznutím, které by mohly způsobit poranění!- Zbylý skartovávaný materiál se nyní automaticky znovu zavede do řezacího zařízení a skartuje se. Během chodu vpřed svítí LED ukazatel chodu vpřed (3). Kontrolní ukazatel (6) zhasne.- Jakmile skartovávaný materiál proběhne řezacím zařízením, lze pokračovat ve skartování se správným dávkováním. - V případě potřeby přepínat řezací zařízení manuálně vpřed a zpět tak dlouho, dokud skartovávaný materiál neprojde řezacím zařízením a neskartuje se.PARALELNÍPŘÍVODMATERIÁLU:Pokud se materiál přivádí oběma přívodními šachtami současně, reaguje stroj následovně:- Řezací zařízení se zablokuje, pak běží kousek zpět (materiál se uvolní) a zůstane stát. Motor se vypne. Rozsvítí se kontrolní ukazatel (6).- Vyndejte materiál z jedné ze šachet. - Krátce stlačte tlačítko chodu vpřed (3). Skartovávaný materiál druhé šachty bude vtažen a skartován. Kontrolní ukazatel (6) zhasne.SVĚTELNÁZÁVORAHLÁSÍPŘÍTOMNOST MATERIÁLUPŘIOTEVŘENÝCHDVEŘÍCH: Pokud by se při otevření dveří nacházel ještě v jedné z přívodních šachet materiál, motor se vypne a řezací zařízení se zastaví. Rozsvítí se kontrolní ukazatel (6).Zavřete dveře a krátkým stlačením tlačítka chodu vpřed (3) potvrďte stav. Skartovávaný materiál se vtáhne do řezacího zařízení a skartuje se.SVĚTELNÁZÁVORAHLÁSÍPŘÍTOMNOST MATERIÁLUPŘIZAPNUTÍ:Pokud by se při zapnutí stroje nacházel v jedné z přívodních šachet materiál, rozsvítí se kontrolní ukazatel (6).Vyndejte materiál a potvrďte stav krátkým stlačením tlačítka chodu vpřed (3).OCHRANAMOTORU: Pokud je motor přetížen, vypne se. Rozsvítí se kontrolní ukazatel (9). Po ochlazení trvajícím asi 25-40 minut (podle modelu a teploty okolního prostoru) můžete přístroj znovu spustit.ELEKTRICKÁPORUCHA: Bliká-li kontrolní ukazatel (9) ve spojení s LED ukazatelem funkčního tlačítka (2) nebo jen kontrolní ukazatel (8), vyskytla se elektrická porucha. Stroj nelze spustit.V takovém případě informujte svého odborného prodejce.KONTROLNÍSEZNAMPŘIPORUCHÁCH:Pokud přístroj nefunguje, zkontrolujte následující body:- Je síťovýnapáječ připojen k síti?- Jsou zavřeny dveře?- Není plný sběrnýpytelnapapír? Postupujte podle instrukcí u „VYPRÁZDNĚNÍ SBĚRNÉHO PYTLE NA PAPÍR“.- Není plná sběrnánádobanaCD/DVD? Postupujte podle instrukcí u „VYPRÁZDNĚNÍ SBĚRNÉ NÁDOBY NA CD/DVD“. - Nenahromadil se v přístroji materiál? Postupujte podle instrukcí u „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.- Nepřetížil se motor? Viz pod „OCHRANA MOTORU“.Pokudnešloožádnýzuvedenýchbodů,informujteprosímVašehoodbornéhoprodejce.

PORUCHA TECHNICKÉÚDAJE ZVLÁŠTNÍPŘÍSLUŠENSTVÍ - Stlačit tlačítko chodu zpět (4) a přidržet ho, dokud nezhasne kontrolní ukazatel (7).- Dveře opět zavřít.Řezací zařízení začne nyní automaticky s čistícím cyklem (běh vpřed/zpět) a pak se vypne. Stroj je opět připraven k provozu. V případě, že budete chtít doobjednat speciální olej podívejte se do odstavce „ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ“.AUTOMATICKÁÚSPORAENERGIE:Pokud není stroj nějakou dobu používán, automaticky se po asi 5 minutách vypne. LED ukazatel funkčního tlačítka (2) pro „připraven k provozu“ zhasne. Pro opětovné zapnutí je třeba funkční tlačítko krátce stlačit.LIKVIDACESTROJE:Stroj na konci životnosti likvidujte s ohledem na životní prostředí. Žádné díly stroje nebo balení nedávejte do domovního odpadu. obr.6ČIŠTĚNÍFOTOBUNĚK(obr.5):Pokud se do vstupní štěrbiny dostanou kousky papíru (např. po nahromadění papíru) je možné, že se přístroj kvůli hlášení přítomnosti materiálu světelnou závorou nevypne. Můžete kousky papíru odstranit, resp. fotobuňku vyčistit tak, že do řezacího zařízení zavedete další list papíru nebo stroj přepnete na zpětný chod a štětcem krátce očistíte obě „oči“ fotobuňky.ÚDRŽBAŘEZACÍHOZAŘÍZENÍ(CROSS-CUT):Řezací zařízení Cross-Cut musí být po určité době provozu namazáno olejem. Pokud se rozsvítí kontrolní ukazatel (7), postupujte následovně:Otevřít dveře. Rozsvítí se kontrolní ukazatel (8) a blikajíLED ukazatel tlačítka chodu zpět (4) a kontrolní ukazatel (7). Olejovou nádobku (17) (obr. 6) vyjmout z držáku ve dveřích a dveře opět zavřít. Na list papíru rozlít a rozprostřít trochu oleje a papír zavést do přívodní šachty na papír (12) řezacího zařízení. Papír je zatažen dovnitř a olej se tak dostane do řezacího zařízení.Poznámka:Abyzhaslpříslušnýukazatel,musíbýtpoprovedeném mazání řezacího zařízení následujícímpostupempromazánípotvrzeno: - Dveře otevřít tak, až se rozsvítí kontrolní ukazatel (8). Kontrolní ukazatele (7) a (4) blikají. Překlad originálního návodu na provoz Übersetzung der Originalbetriebsanleitung
