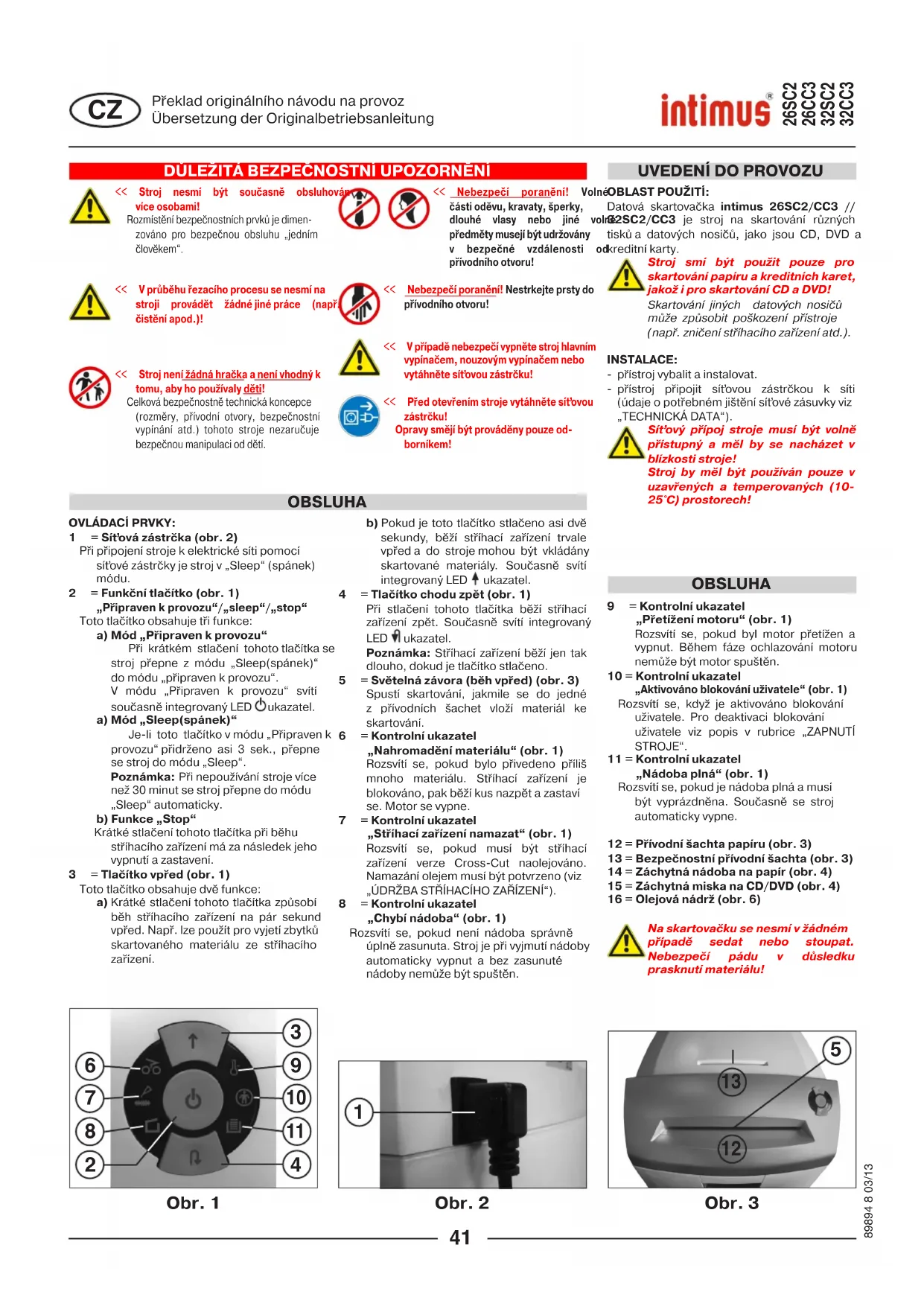

NÁVOD K OBSLUZE 26 CC3 Intimus

Před uvedením do provozu si přečtěte návod k obsluze!

<< Stroj nesmi být současně obsluhován více osobami!

Rozmístění bezpečnostních prvků je dimenzováno pro bezpečnou obsluhu „jedním člověkem“.

<< Nebezpeči poraněni! Vo části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné v předměty musejí být udržovány v bezpečné vzdálenosti přívodního otvoru!

UVEDENÍ DO PROVOZU

olnéOBLAST POUŽITÍ:

Datová skartovačka intimus 26SC2/CC3 // volr2SC2/CC3 je stroj na skartování různých tisků a datových nosičů, jako jsou CD, DVD a odkreditní karty.

<< V průběhu řezacího procesu se nesmí na stroji provádět žádné jiné práce (např čistění apod.)!

<< Nebezpeči poranění! Nestrkejte prsty do přívodního otvoru!

Stroj smí být použit pouze pro skartování papíru a kreditních karet, jakož i pro skartování CD a DVD!

Skartování jiných datových nosičů může způsobit poškození přístroje (např. zničení střihacího zařízení atd.).

<< Stroj není žádná hračka a není vhodný k tomu, aby ho používaly děti!

Celková bezpečnostně technická koncepce (rozměry, přívodní otvory, bezpečnostní vypínání atd.) tohoto stroje nezaručuje bezpečnou manipulaci od dětí.

<< V případě nebezpečí vypněte stroj hlavním vypinačem, nouzovým vypinačem nebo vytáhněte síťovou zástrčku!

<< Před otevřením stroje vytáhněte síťovou zástrčku! Opravy smějí být prováděny pouze odborníkem!

INSTALACE:

- přístroj připojit sít'ovou zástrčkou k síti (údaje o potřebném jištění sít'ové zásuvky viz „TECHNICKÁ DATA“).

Sít'ový přípoj stroje musí být volně přístupný a měl by se nacházet v blízkosti stroje!

Stroj by měl být používán pouze v uzavřených a temperovaných (10-25°C) prostorech!

OBSLUHA

OVLÁDACÍ PRVKY:

1 = Sít'ová zástrčka (obr. 2)

Při připojení stroje k elektrické sítí pomocí sit'ové zástrčky je stroj v „Sleep“ (spánek) módu.

2 = Funkční tlačitko (obr. 1)

„Připraven k provozu“/„sleep“/„stop“

Toto tlačítko obsahuje tři funkce:

a) Mód „Připraven k provozu“

Při krátkém stlačení tohoto tlačitka se stroj přepne z módu „Sleep(spánek)“ do módu „připraven k provozu“. V módu „Připraven k provozu“ svítí současně integrovaný LED úkazatel.

a) Mód „Sleep(spánek)“

Je-li toto tlačitko v módu „Připraven k provozu“ přidrženo asi 3 sek., přepne se stroj do módu „Sleep“. Poznámka: Při nepoužívání stroje více než 30 minut se stroj přepne do módu „Sleep“ automaticky.

b) Funkce „Stop“

átké stlačení tohoto tlačitka při běhu střihacího zařízení má za následek jeho vypnutí a zastavení.

3 = Tlačitko vpřed (obr. 1)

Toto tlačitko obsahuje dvě funkce:

a) Krátké stlačení tohoto tlačitka způsobí běh střihacího zařízení na pár sekund vpřed. Např. Ize použít pro vyjetí zbytků skartovaného materiálu ze střihacího zařízení.

b) Pokud je toto tlačitko stlačeno asi dvě sekundy, běží střihací zařízení trvale vpřed a do stroje mohou být vkládány skartované materiály. Současně svítí integrovaný LED ↑ ukazatel.

4 = Tlačitko chodu zpět (obr. 1)

Při stlačení tohoto tlačítka běží střihací zařízení zpět. Současně svítí integrovaný LED 🚫 ukazatel.

Poznámka: Stríhací zařízení běží jen tak dlouho, dokud je tlačítko stlačeno.

5 = Světelná závora (běh vpřed) (obr. 3)

Spustí skartování, jakmile se do jedné z přívodních šachet vloží materiál ke skartování.

6 = Kontrolní ukazatel

„Nahromadění materiálu“ (obr. 1)

Rozsvití se, pokud bylo přivedeno přilis mnoho materiálu. Střihací zařízení je blokováno, pak běží kus nazpět a zastaví se. Motor se vypne.

7 = Kontrolni ukazatel

„Stříhací zařízení namazat“ (obr. 1)

Rozsvítí se, pokud musí být stříhací zařízení verze Cross-Cut naolejováno. Namazání olejem musí být potvrzeno (viz „ÚDRŽBA STRÍHACÍHO ZAŘÍZENÍ“).

8 = Kontrolni ukazatel

„Chybí nádoba“ (obr. 1)

Rozsvítí se, pokud není nádoba správně úplně zasunuta. Stroj je při vyjmutí nádoby automaticky vypnut a bez zasunuté nádoby nemůže být spuštěn.

OBSLUHA

9 = Kontrolní ukazatel

„Přetižení motoru“ (obr. 1)

Rozsvítí se, pokud byl motor přetížen a vypnut. Během fáze ochlazování motoru nemůže být motor spuštěn.

10 = Kontrolní ukazatel

„Aktivováno blokování uživatele“ (obr. 1)

Rozsvití se, když je aktivováno blokování uživatele. Pro deaktivaci blokování uživatele viz popis v rubrice „ZAPNUTÍ STROJE“.

11 = Kontrolní ukazatel

„Nádoba plná“ (obr. 1)

Rozsvití se, pokud je nádoba plná a musí být vyprázdněna. Současně se stroj automaticky vypne.

12 = Přívodní šachta papíru (obr. 3)

13 = Bezpečnostní přívodní šachta (obr. 3)

14 = Záchytná nádoba na papír (obr. 4)

15 = Záchytná miska na CD/DVD (obr. 4)

16 = Olejová nádrž (obr. 6)

Na skartovačku se nesmí v žádném případě sedat nebo stoupat. Nebezpečí pádu v důsledku prasknutí materiálu!

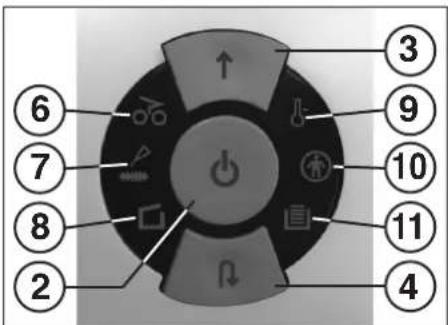

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

Obr. 1

①

Obr. 2

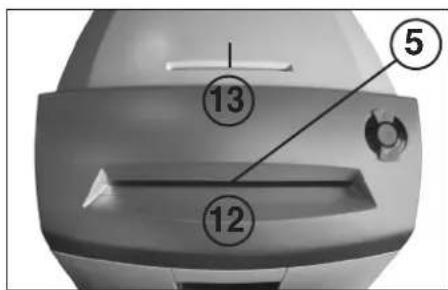

⑤ ⑬ ⑭

Obr. 3

OBSLUHA

ZAPNUTÍ STROJE:

Poznámka: Při dodávce stroje je funkce blokování uživatele vypnuta.

Pro informace k zapnutí a vypnutí blokování uživatele přečtěte prosím popis pod „POUŽITÍ BLOKOVÁNÍ UŽIVATELE“.

Pro zapnutí stroje na mód „připraven k provozu" postupujte podle aktuálně naprogramovaného nastavení následovně:

Nastavení „Blokování uživatele vypnuto“ - Krátce stlačit tlačitko funkci (2).

- LED-ukazatel člačitka funkci (2) svití na „Připraven k provozu“.

- Do stroje může být vkládán materiál ke skartování. Nastavení „Blokování uživatele zapnuto“

Pokyn: Pro zapnutí stroje se zapnuté blokováni uživatele podle následujícího postupu krátkodobě deaktivuje.

- Krátce stlačit tlačítko funkci (2).

- Rozsvití se kontrolní ukazatel „Blokování uživatele aktivováno“ Ⓞ10).

- Současně stlačit na asi 2 sekundy tlačítka vpřed (3) a zpět (4).

- LED-ukazatel funkčního tlačítka (2) bliká na „nepřipraven k provozu“.

- Krátce stlačit funkční tlačítko (2).

- LED-ukazatel 📁nkčního tlačítka (2) svití nyní trvale na „Připraven k provozu“. Kontrolní ukazatel ⭕ (10) zhasne.

- Do stroje může být vkládán materiál ke skartování. Poznámka: Při opakovaném zapnutí stroje z módu „Sleep(spánek)” musi být zapnuté blokování uživatele vždy znovu deaktivováno.

PŘÍVOD MATERIÁLU:

Přívodní šachtou (12) (obr. 3) přivádět ke střihacímu zařízení papir.

Datové nosiče (CD, DVD nebo kreditní karty) jednotlivě přivádět ke střihacímu zařízení zvlášť umístěnou bezpečnostní přivodní šachtou (13) (obr. 3).

Stroj se automaticky zapne na běh vpřed, vtáhne materiál a po skartování materiálu se automaticky vypne.

Během zavádění papíru nikdy současně nezavádět CD/DVD a naopak!

Poznámka: Pro skartování prühledných fólii musi být stroj ručně zapnut na běh vpřed (tlačitko vpřed (3) přidržet asi 2 sek).

Krátkým stlačením funkčního tlačítka (2) (funkce „stop“) může být skartování kdykoliv zastaveno. Pro pokračování přidržet tlačitko vpřed (3) asi 2 sek.

Při nepoužití stroje delším než asi 30 minut se stroj automaticky přepne do módu „Sleep(spánek)“. Pokud je zapnuto blokování uživatele, musí být při novém zapnutí stroje opět deaktivováno (viz informace pod „ZAPNUTÍ STROJE“).

Nikdy nezavádějte do stroje větší množství materiálu než je povoleno (viz „TECHNICKÁ DATA“)!

Pokud se do stříhacího zařízení přesto dostane více materiálu, viz „PORUCHA“ pod „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.

VYPRÁZDNĚNÍ

ZÁCHYTNÉ NÁDOBY (obr. 4):

Správné oddělení odpadu zajištuje dvojitá záchytná nádoba. Skládá se z nádoby na papír (14) samotné a zvlášť umístěné záchytné misky (15) na rozstříhané CD, DVD a kreditní karty.

Stav naplnění záchytné misky (15) není indikován kontrolou naplnění koše!

Při skartování větších množství CD/ DVD (asi 25 kusů do naplnění misky) kontrolujte prosím tu a tam stav naplnění záchytné misky a v případě potřeby ji vyprázdněte.

Je-li záchytná nádoba na papir plná, stroj se vypne. Kontrolní ukazatel 📄(11) se rozsvití. Postupujte následovně:

- Záchytnou nádobu (14) se záchytnou miskou (15) vytáhnout ze spodní části tělesa. Kontrolní ukazatel (8) se rozsvití a kontrolní ukazatel (1) zhasne.

- Obsah obou nádob zlikvidovat vždy odděleně.

- Vyprázdneňou nádobu s nasazenou záchytnou miskou zasunout opět do spodní části tělesa. Kontrolní ukazatel (8) zhasne. Pokud se v jedné z přívodních šachet nachází ještě materiál, rozsvití se kontrolka (6).

- Stlačte krátce tlačitko vpřed (3). Zbylý materiál se skartuje a kontrolka (6) zhasne.

Poznámka: Stroj běží jen při správně úplně zasunuté záchytné nádobě!

MANUÁLNI MÓD „SLEEP(SPÁNEK)“:

Stlačením funkčního tlačitka (2) na asi 3 sek. ve stavu připravenosti k provozu se stroj manuálně přepne do módu „Sleep(spánek)“. Při zapnutém blokování uživatele se současně aktivuje blokování uživatele. Stroj nemůže být spuštěn. Deaktivace blokování uživatele viz pod „ZAPNUTÍ STROJE“.

POUŽITÍ BLOKOVÁNÍ UŽIVATELE:

Aktivovat programovací mód:

Pro přechod do programovacího módu musi být stroj přepnut do módu „připraven k provozu“ (viz pod „ZAPNUTÍ STROJE“).

Postupujte následovně:

- Vytáhnout záchytnou nádobu (14) tak, až se rozsvítí kontrolka ☐(8).

- Tlačitko vpřed (3) přidržet na asi 4 sek. Integrovaná LED kontrolka ↑ bliká.

Nyní se nacházíte v programovacím módu.

Poznámka: Pokud není programování uzavřeno během programovacího časového okénka asi 20 sek., vrátí se stroj automaticky zpět do módu „Připraven k provozu“.

Postup naprogramování zapnutí blokování uživatele:

- Aktivovat programovací mód (viz výše).

- Tlačitko vpřed (3) a zpět (4) současně stlačit a přidržet tak dlouho, až začnou blikaji kontrolky (10), ⏻(2) a ⚪(4).

- Nádobu opět zasunout.

Programování je provedeno. Mód programování se automaticky opustí. Pro ověření potvrzení programování blikají kontrolky (10), (2) a (4) ještě asi 5 sek.

Postup naprogramováni vypnuti blokování uživatele:

- Aktivovat programovací mód (viz výše).

- Tlačitko vpřed (3) a zpět (4) současně stlačit a přidržet tak dlouho, až začnou blikají kontrolky (10) a ⚪(4).

- Nádobu opět zasunout.

Programování je provedeno. Mód programování se automaticky opustí. Pro ověření potvrzení programování blikají kontrolky (10) a (4) ještě asi 5 sek.

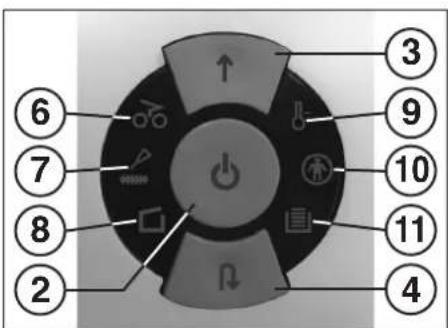

⑥ ⑦ ⑧ ② ↑ ↓ ③ ⑨ ⑩ ⑪ ④

Obr. 1

Pokud se v přístroji nahromadí příliš mnoho materiálu, reaguje stroj následovně:

• Stříhací zařízení se zastaví, pak běží kousek zpět (materiál se uvolní) a zastaví se. Motor se vypne.
• Rozsvití se kontrolka (6). Postupujte následovně:

Nahromadění papíru v přívodní šachtě na papír (12)

• Papír vyvedený zpět z přívodní šachty (12) odebrat.
• Stříhací zařízení nyní běží automaticky vpřed a skartuje zbytky papíru, které zůstaly ve stříhacím zařízení.
• Kontrolka 📞 (6) zhasne. LED-ukazatel ↑ tlačitka vpřed (3) svítí trvale.
• Pokračovat se skartací menšiho množství papíru.

Nahromadění materiálu v bezpečnostní přív šachtě (13)

- Odebrat zpět vyvedený materiál.

Materiál odebirat opatrně, protože hrozí nebezpečí pořezání ostrými hranami rozstřihaných mist!

• Zbylý materiál je nyní automaticky znova zaveden do střihacího zařizení a je skartován.
• Kontrolka ⚫ (6) zhasne. LED-ukazatel ↑ tlačitka vpřed (3) svíti trvale.
• Když stříhaný materiál proběhl stříhacím zařízením, lze pokračovat ve skartování se správným dávkováním.
• Pokud je to nutné, přepínat manuálně střihací zařizení střídavě vpřed a zpět tak dlouho, až celý skartovaný materiál proběhne a skartuje se.

Při každém přepnutí směru pohybu počkat, až se motor zastaví!

OCHRANA MOTORU:

Pokud je motor přetěžován, tak se vypne. Kontrolka 5 (9) bliká. Vypněte přístroj pomoci kolébkového vypínače ní1).

Po ochlazení trvajícím asi 25-40 minut (podle modelu a teploty prostoru) můžete přístroj opět spustit.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Pokud přístroj nefunguje, zkontrolujte následující body:

• je sit'ová zástrčka připojena k síti?
• je prístroj v „módu sleep(spánek)“?
  Viz pod „ENERGETICKY ÚSPORNÁ AUTOMATIKA“.
• je aktivováno blokování uživatele?
  Viz pod „POUŽITÍ BLOKOVÁNÍ UŽIVATELE“.
• je zasunuta záchytná nádoba?
• je záchytná nádoba plná?

Postupujte podle instrukcí u „VYPRÁZDNĚNÍ ZÁCHYTNÉ NÁDOBY“.

- došlo v přístroji k nahromadění materiálu? Postupujte podle instrukcí u „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI”.

- je motor přetížen?

Pokud se nejedná o žádný z výše uvedených kontrolních bodů, informujte prosím Vašeho prodejce.

ÚDRŽBA / LIKVIDACE

Pokud zústanou zbytky papíru ve vstupní štěrbině (např. po nahromadění materiálu), je možné, že se přístroj kvúli „zakryté“ světelné závoře přestane vypínat. Můžete odstranit zbytky papíru, resp. vyčistit fotočlánek tak, že do střihacího zařízení zavedete další list papíru, nebo se stroj zapnete na zpětný chod a obě „oči“ fotočlánu se očistíte štětcem.

Obr. 5

Obr. 6

ÚDRŽBA STŘÍHACÍHO ZAŘÍZENÍ (CROSS-CUT):

Stříhací zařízení Cross-Cut musí být po určité době provozu naolejováno.

Pokud se rozsvití kontrolka (7), postupujte následovně:

Vytáhnout zachytnou nádobu (14), olejovounádobu (16) (obr. 6) sundat z držáku v spodní skříňce a záchytnou nádobu opět zasunout.

Na list papíru rozdělit trochu oleje a tento pak zavést do šachty pro přívod papíru (12) ke střihacímu zařizení. Papír bude vtažen a olej se tak dostane do střihacího zařizení.

Poznámka: Aby bylo zobrazení vymazáno, být po promazání řezacího zařizení tento proces potvrzen podle následujícího postupu:

- Záchytnou nádobu (14) vytáhnout tak, až se rozsvití kontrolka (8).

• Kontrolky ⚠(7) a ⚡4) blikají.
• Stlačit tlačitko návratu (4) a přidržet až kontrolka (7) zhasne.
• Nádobu opět zasunout.

Stříhací zařízení začne nyní automaticky čistící cyklus (běh vpřed/zpět) a pak se vypne. Stroj je opět připraven k provozu. Pokud budete chtít doobjednat speciální olej, podívejte se do odstavce „ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ“.

ENERGETICKY ÚSPORNÁ AUTOMATIKA:

Pokud není stroj delší dobu používán, automaticky se přepne po asi 30 minutách do módu „Sleep(spánek)“.

LED-ukazatel funkčního tlačitka (2) pro „Připravenost k provozu“ zhasne. Pro opětovné zapnutí tlačitko stlačit krátce. Pokud je zapnuto blokování uživatele, musí být při dalším zapnutí stroje blokování uživatele užaktivováno (viz informace pod „ZAPNUTÍ STROJE“).

LIKVIDACE STROJE:

Likvidaci stroje na konci jeho životnosti provedte vždy s ohledem na životní prostředí. Žádné díly stroje nebo jeho balení nedávejte do domovního odpadu.

TECHNICKÉ ÚDAJE

Model	Tipus	Šiřka nařezaných proužků papíru / CD,DVD	Řezaci výkon pro papíru / CD,DVD	Pracovní šiřka	Hlučnost	Přerušovaný provoz ZAPNUTO / VÝPNUTO	Rozměry Š x H x V	Váha
intimus 26SC2	276-4S	4 mm / 8 mm	13 listů* / 1 kus	240 mm	asi 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 listů* / 1 kus	240 mm	asi 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 listů* / 1 kus	240 mm	asi 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 listů* / 1 kus	240 mm	asi 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Pojistka (zpožděná): 220-240V = 10 A / 120V = 15 A

Model	Data sit'ového připojeníNapájecí napětí/frekvence • odběr proudu • výkon
intimus 26SC2	220-240V/50Hz • 1,7 A • 0,39 kW	120V/60Hz • 2,9 A • 0,35 kW
intimus 26CC3	220-240V/50Hz • 1,7 A • 0,39 kW	120V/60Hz • 2,9 A • 0,35 kW
intimus 32SC2	220-240V/50Hz • 1,9 A • 0,44 kW	120V/60Hz • 3,5 A • 0,42 kW
intimus 32CC3	220-240V/50Hz • 1,9 A • 0,44 kW	120V/60Hz • 3,5 A • 0,42 kW

* vztaženo na papír A4 70g/m² při 230V/50Hz -10%

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název

Plastový sáček, 300x300x700x0,018 mm

Olejová nádoba, 110 ml

Obj. čís.

99925

88035

Poznámka: Při doobjednávání dílů ze zvláštního příslušenství se obratte na Vašeho odborného prodejce.
