INSTRUKCJA OBSŁUGI 26 CC3 Intimus

Przed uruchomieniem urządzenia należy przeczytać instrukcję obsługi!

<< Urządzenie nie może być obsługiwane przez kilka osób jednocześnie!

Elementy zabezpieczające są skonstruowane tak, aby możliwa była bezpieczna „jednoosobowa” obsługa urządzenia.

<< Zagrożenie doznaniem obrażeń! Luźne części odzieży, krawaty, bizuterię, długie włosy i inne luźne przedmioty należy trzymać z daleka od otworu wpustowego maszyny!

URUCHOMIENIE

ZAKRES ZASTOSOWANIA:

Niszczarka intimus 26SC2/CC3 // 32SC2/CC3 jest urządzeniem do niszczenia druków oraz nośników danych, takich jak płyty CD, DVD i karty kredytowe.

<< Podczas procesu rozdrabniania maszynie nie wolno wykonywać innych prac (np. oczyszczania itp.)!

<< Zagrożenie doznaniem obrażeń! sięgać palcami do otworu wpustowego!

Nie

Urządzenie można stosować jedynie do niszczenia papieru i kart kredytowych oraz do niszczenia płyt CD i DVD!

Niszczenie innego rodzaju nośników danych może powodować uszkodzenie urządzenia (np. zniszczenie mechanizmu tnącego itd.).

<< Maszyna nie jest zabawką i dlatego nie jest przeznaczona dla dzieci!

Koncepcja bezpieczeństwa maszyny (wymiary, otwory doprowadzające, wyłączniki bezpieczeństwa etc.) nie przewiduje żadnych gwarancji dotyczących bezpiecznego użycia przez dzieci.

<< W razie niebezpieczeństwa maszynę wyłączyć wyłącznikiem głównym, wyłącznikiem awaryjnym lub wyjąd wtyczkę z gniazdka sieciowego!

<< Przed otwarciem maszyny należy wyjąć wtyczkę z gniazdka sieciowego! Prace naprawcze mogą być wykonywane wyłącznie przez specjalistów!

USTAWIENIE:

- Rozpakować i ustawić urządzenie.

- Podłączyć urządzenie za pomocą wtyczki sieciowej do sieci elektrycznej (dane o wymaganym zabezpieczeniu gniazda sieciowego, patrz „DANE TECHNICZNE“).

Przyłącze sieciowe urządzenia musi być dostępne i powinno znajdować się w pobliżu urządzenia! Urządzenie powinno być użytkowane wyłącznie w zamkniętych pomieszczeniach o temperaturze w zakresie 10-25°C!

OBSŁUGA

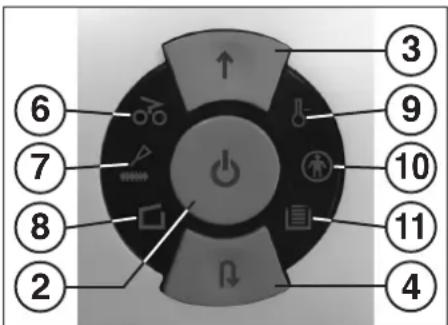

ELEMENTY OBSŁUGI:

1 = Wtyczka sieciowa (rys. 2)

Po podłączeniu maszyny za pomocą wtyczki do sieci elektrycznej, maszyna znajduje się w trybie „Sleep”.

2 = Przycisk funkcyjny (rys. 1)

„Gotowość do pracy“/„Sleep“/„Stop“

Przycisk umożliwia przełączanie pomiędzy trzema funkcjami:

a) Tryb „Gotowość do pracy“

Krótkie wciśnięcie przycisku w trybie „Sleep“ spowoduje przełączenie urządzenia w tryb „Gotowości do pracy”.

Z chwilą przejścia w tryb „Gotowości do pracy” zapali się jednocześnie wskaźnik LED ⏻ w urządzeniu.

a) Tryb „Sleep“

Wciśnięcie przycisku w trybie „Gotowości do pracy“ i przytrzymanie go przez ok. 3 sek. spowoduje przejście urządzenia w tryb uśpienia „Sleep“.

Wskazówka: W przypadku nieużytkowania urządzenia przez okres dłuższy niż ok. 30 min. urządzenie samoczynnie przejdzie w stan uśpienia „Sleep”.

b) Funkcja „Stop“

Krótkie wciśnięcie tego przycisku podczas pracy mechanizmu tnącego powoduje jego wyłączenie i zatrzymanie.

3 = Przycisk Do przodu (rys. 1)

Przycisk umożliwia przełączanie pomiędzy dwiema funkcjami:

a) Pokrótkim wciśnięciu przycisku mechanizm tnący pracuje przez kilka sekund do przodu, np. w celu wyprowadzenia pozostałego w mechanizmie pociętego materiału.

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

rys. 1

b) Wciśnięcie tego przycisku i przytrzymanie przez ok. dwie sekundy powoduje, iż mechanizm tnący pracuje w ruchu ciągłym do przodu a do urządzenia można wprowadzić materiał do pocięcia. Jednocześnie świeci się wskaźnik LED ↑ w urządzeniu.

4 = Przycisk Cofania (rys. 1)

Po wciśnięciu tego przycisku mechanizm tnący pracuje do tyłu. Jednocześnie świeci się wskaźnik LED ⬇ w urządzeniu.

Wskazówka: Mechanizm tnący pracuje tak długo do tyłu, jak długo wciśnięty jest przycisk (funkcja impulsowa).

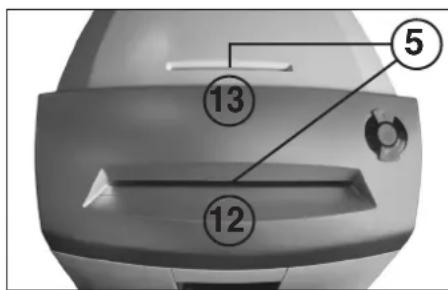

5 = Bramka świetlna

(praca do przodu) (rys. 3)

Niszczenie rozpoczyna się z chwilą wprowadzenia materiału do jednej z dwóch szczelin.

6 = Kontrolka

Zapala się, gdy do mechanizmu tnącego wprowadzona została zbyt duża ilość materiału. Mechanizm tnący blokuje się, a następnie cofa o jeden krok do tyłu i zatrzymuje się. Silnik zostaje wyłączony.

7 = Kontrolka

„Oliwienie mechanizmu tnącego“ (rys. 1)

Zapala się wówczas, gdy konieczne jest naoliwienie mechanizmu tnącego w wersji Cross-Cut. Przebieg smarowania należy potwierdzić (patrz „KONSERWACJA MECHANIZMU TNĄCEGO“).

8 = Kontrolka

Zapala się, jeśli kosz nie został dokładnie wsunięty w urządzenie. Z chwilą wysunięcia kosza urządzenie automatycznie się wyłączyć, jego uruchomienie bez wsuniętego kosza nie będzie możliwe.

①

rys. 2

OBSŁUGA

9 = Kontrolka

„Przeciążenie silnika“ (rys. 1)

Zapala się, gdy nastąpiło przeciążenie i wyłączenie silnika. Tak długo, jak trwać będzie schładzanie silnika, nie będzie możliwe uruchomienie urządzenia.

10 = Kontrolka

„Włączona blokada użytkownika“ (rys. 1)

Zapala się, gdy włączona jest blokada użytkownika. Wyłączenie blokady użytkownika patrz opis w rubryce „WŁĄCZANIE URZĄDZENIA”.

11 = Kontrolka

„Pełny kosz“ (rys. 1)

Zapala się, gdy kosz jest pełny i konieczne jest jego opróżnienie. Jednocześnie nastąpi automatyczne wyłączenie urządzenia.

12 = Szczelina do papieru (rys. 3)

13 = Szczelina bezpieczeństwa (rys. 3)

14 = Kosz na papier (rys. 4)

15 = Pojemnik na płyty CD/DVD (rys. 4)

16 = Zbiorniczek z olejem (rys. 6)

Niszczarka nie może być w żadnym wypadku używana jako miejsce do siedzenia i nie można na nią wchodzić. Niebezpieczeństwa upadku wskutek pęknięcia materiału!

⑤ ⑬ ⑭

rys. 3

OBSŁUGA

WŁĄCZANIE URZĄDZENIA:

Wskazówka: Przy dostawie urządzenia funkcja blokady użytkownika jest wyłączona.

Informacje na temat włączania i wyłączania blokady użytkownika dostępne są w „UŻYCIE BLOKADY UŻYTKOWNIKA”.

Celem przełączenia urządzenia w stan „gotowości do pracy” należy wykonać następujące czynności zgodnie z aktualnie zaprogramowanym ustawieniem:

Ustawienie

„Blokada użytkownika wyłączona“

• Wcisnąć krótko przycisk funkcyjny (2).
• Wskaźnik LED przycisku finkcyjnego (2) zapali się wskazując „Gotowość do pracy”.
• Do urządzenia można wprowadzać materiał.

Ustawienie

„Blokada użytkownika włączona“

Wskazówka: Celem uruchomienia urządzenia, w poniższej procedurze postępowania aktywna blokada użytkownika została na krótko wyłączona.

• Wcisnąć krótko przycisk funkcyjny (2).
• Kontrolka „Włączona blokada użytkownika“ (10) zapali się.
• Wcisnąć jednocześnie przyciski Do przodu (3) i Cofania (4) i przytrzymać wciśnięte przez ok. 2 sek.
• Wskaźnik LED przycisku ⏻ funkcyjnego (2) miga wskazując „brak gotowości do pracy”.
• Wcisnąć krótko przycisk funkcyjny (2).
• Wskaźnik LED przycisku 🔒 funkcyjnego (2) pali się teraz na stałe wskazując „Gotowość do pracy”. Kontrolka (10) gaśnie.

- Do urządzenia można wprowadzać materiał.

Wskazówka: Przy ponownym uruchamianiu urządzenia z trybu uśpienia „Sleep” należy każdorazowo na nowo wyłączyć aktywną blokadę użytkownika.

PODAWANIE MATERIAŁU:

Papier podawać do mechanizmu tnącego przez szczelinę do papieru (12) (rys. 3).

Nośniki danych (płyty CD, DVD lub karty kredytowe) podawać pojedynczo przez oddzielnie umieszczoną szczelinę bezpieczeństwa (13) (rys. 3).

Mechanizm tnący urządzenia zacznie automatycznie pracę do przodu, pobierze materiał i po jego zniszczeniu automatycznie się wyłączyć.

Podczas wkładania papieru nigdy nie wkładać jednocześnie płyt CD/DVD i na odwrót!

Wskazówki: Celemzniszczeniafoliiprzepuszczającej światło należy ręcznie uruchomić urządzenie (wcisnąć i przytrzymać przez ok. 2 sek. przycisk Do przodu (3)).

Krótkie wciśnięcie przycisku funkcyjnego (2) (funkcja „Stop“) umożliwia teraz zatrzymanie procesu niszczenia. Aby kontynuować wcisnąć i przytrzymać przez ok. 2 sek. przycisk Do przodu (3).

W przypadku nieużytkowania urządzenia przez okres dłuższy niż ok. 30 min. urządzenie samoczynnie przejdzie w stan uśpienia „Sleep”. Jeśli blokada użytkownika jest włączona, należy ją przy ponownym włączeniu urządzenia na nowo dezaktywować (patrz „WŁĄCZANIE URZĄDZENIA“).

Nigdy nie przekraczać podanej maksymalnej wydajności urządzenia (patrz „DANE TECHNICZNE“)!

Jeżeli jednak mimo to wprowadzono do urządzenia zbyt duża ilość materiału, patrz „ZAKŁÓCENIE PRACY” punkt „ZATOR MATERIAŁU W URZĄDZENIU”.

OPRÓŻNIANIE KOSZA (rys. 4):

Prawidłowy podział ścinek zapewnia dwuczęściowy kosz. Składa się on z pojemnika na papier (14) i umieszczonego oddzielnie pojemnika (15) na płyty CD, DVD i karty kredytowe.

Poziom napełnienia komory zbierającej (15) nie jest wskazywany przez nadzór napełnienia kosza!

W przypadku niszczenia większych ilości płyt CD/ DVD (ok. 25 sztuk na napełnienie) proszę regularnie kontrolować poziom napełnienia komory zbierającej i w razie potrzeby oddzielnie opróżnić w międzynarodzie komorę.

W momencie zapelnienia się pojemnika na papier, urządzenie wyłączy się. Kontrolka 1) zapali się. Należy podjąć następujące działania:

• Wysunąć pojemniki (14) i (15) z dolnej części obudowy urządzenia. Zaświeci się kontrolka □(8) a zgaśnie kontrolka □(1).
• Zutylizować oddzielnie zawartość obydwu pojemników.
• Opróżniony pojemnika na papier wraz z włóżonym pojemnikiem na płyty i karty wsunąć ponownie w dolną część obudowy urządzenia. Kontrolka (8) gaśnie. Jeśli w jednej ze szczelin znajduje się jeszcze materiał, zapali się teraz kontrolka (6).
• Wcisnąć krótko przycisk Do przodu (3). Pozostały w szczelinach materiał zostanie zniszczony a kontrolka 📞(6).zgaśnie

Wskazówka: Urządzenie uruchamia się wyłącznie przy dokładnie wsuniętym koszu!

MANUALNY TRYB USPIENIA „SLEEP“:

Wciśnięcie w trybie gotowości do pracy przycisku funkcyjnego (2) i przytrzymanie go przez ok. 3 sek. spowoduje ręczne przejście urządzenia w tryb uśpienia „Sleep”. Przy włączonej blokadzie użytkownika nastąpi równoczesne jej zablokowanie. Uruchomienie urządzenia nie będzie możliwe. Wyłączenie blokady użytkownika patrz „WŁĄCZANIE URZĄDZENIA”.

UŻYCIE BLOKADY UŻYTKOWNIKA:

Aktywowanie trybu programowania:

Aby przejść do trybu programowania, urządzenia musi znajdować się w stanie „gotowości do pracy“ (patrz „WŁĄCZANIE URZĄDZENIA“). Należy wykonać następujące kroki:

- Wysunąć na tyle kosz (14) aby zapaliła się kontrolka □(8).

- Wcisnąć i przytrzymać przez ok. 4 sek. przycisk Do przodu (3). Zaświeci się wskaźnik LED ↑ w urządzeniu.

Urządzenie znajduje się aktualnie w trybie programowania.

Wskazówka: Jeśli programowanie nie zostało zakończone w przewidzianym czasie ok. 20 sek., urządzenie powróci automatycznie wtryb „Gotowości do pracy”.

Programowanie

włączanie

blokady

użytkownika:

- Przejść do trybu programowania (patrz powyżej). - Wcisnąć jednocześnie przyciski Do przodu (3) i Cofania (4) i przytrzymać wciśnięte tak długo aż zaczną migać kontrolki (10), (2) i (4)

- Wsunąć z powrotem kosz.

Programowanie zostało zakończone. Urządzenie automatycznie wyjdzie z trybu oprogramowania. Na potwierdzenie zakończenia programowania migają kontrolki (10), (2) i (4) jeszcze przez ok. 5 sek.

Programowanie

wyłączanie

blokady

użytkownika:

- Przejść do trybu programowania (patrz powyżej). - Wcisnąć jednocześnie przyciski Do przodu (3) i Cofania (4) i przytrzymać wciśnięte tak długo aż zaczną migać kontrolki (10) i (4).

- Wsunąć z powrotem kosz.

Programowanie zostało zakończone. Urządzenie automatycznie wyjdzie z trybu oprogramowania. Na potwierdzenie zakończenia programowania migają kontrolki (10) i (4) jeszcze przez ok. 5 sek.

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

rys. 1

(Funkcja automatycznego cofania)

W przypadku wystąpienia zatoru materiału w urządzeniu na skutek nadmiernej jego ilości, urządzenie zareaguje w następujący sposób:

- Mechanizm tnący blokuje się, a następnie cofa o jeden krok do tyłu (następuje uwolnienie materiału) i zatrzymuje się. Silnik zostaje wyłączony.

- Zapali się kontrolka 05(6)

Należy wykonać następujące kroki:

Zator papieru w szczelinie do papieru (12)

• Zabrać ze szczeliny do papieru (12) wycofaną porcję papieru.
• Mechanizm tnący uruchomi się automatycznie do przodu i potnie znajdujące się w nim resztki papieru.
• Kontrolka 65 gaśnie. Wskaźnik LED przycisku Do ↑ przodu (3) świeci się.
• Kontynuować niszczenie niewielkimi porcjami papieru.

Zator materiału w szczelinie bezpieczeństwa (13)

- Zabrać wycofany materiał.

Zachować ostrożność przy usuwaniu materiału, ze względu na zagrożenie skaleczeniem przez ostre brzegi!

• Pozostała w urządzeniu ilość materiału zostanie automatycznie doprowadzona do mechanizmu tnącego i zniszczona.
• Kontrolka 46 gaśnie. Wskaźnik LED przycisku Do ↑ przodu (3) świeci się.
• Po opróżnieniu mechanizmu tnącego kontynuować niszczenie wprowadzając do urządzenia właściwe porcje materiału.
• Jeśli konieczne, opróżnić mechanizm tnący wciskając naprzemian przyciski Do przodu i Cofania, aż cały materiał zostanie całkowicie usunięty z mechanizmu tnącego.

Każdorazowo przy zmianie kierunku pracy mechanizmu tnącego odczekać aż silnik się zatrzyma!

OCHRONA SILNIKA:

W przypadku przeciążenia silnik wyłączy się. Kontrolka (9) miga. Wyłączyć urządzenie wyłącznikiem (1).

Po upływie czasu ok. 25-40 minut potrzebnego na schłodzenie silnika (zależnie od modelu i temperatury pomieszczenia) można ponownie uruchomić urządzenie.

LISTA KONTROLNA ZAKŁÓCEŃ PRACY:

W przypadku zakłóceń pracy urządzenia, sprawdzić następujące punkty:

• czy wtyczka jest włóżona do gniazdka sieciowego?
• czy urządzenie znajduje się w trybie uśpienia „Sleep“? Patrz „AUTOMATYKA OSZCZĘDNOŚCI ENERGII”.
• czy włączona jest blokada użytkownika? Patrz „UŻYCIE BLOKADY UŻYTKOWNIKA”.
• czy kosz jest wsunięty?
• czy kosz jest pełny?
  Postąpić według instrukcji w „OPRÓŻNIANIE KOSZA”.
• czy w urządzeniu nastąpił zator materiału?
  Postąpić według instrukcji w „ZATOR MATERIAŁU W URZĄDZENIU”.
• czy doszło do przeciążenia silnika? Patrz „OCHRONA SILNIKA”.

Jeśli żaden z powyższych punktów nie przyniesie rozwiązania, skontaktować się ze sprzedawcą.

KONSERWACJA / UTYLIZACJA

CZYSZCZENIE FOTOKOMÓRKI (rys. 5):

Jeżeli kawałki papieru zatrzymałyby się w szczelinie mechanizmu tnącego (np. w wyniku zatoru papieru) możliwa jest sytuacja, iż urządzenie nie zostanie wyłączone przez „uruchomioną” bramkę świetlną. Można usunąć kawałki papieru lub oczyścić fotokomórkę poprzez włożenie w szczelinę mechanizmu tnącego kolejnego arkusza papieru lub włączenie pracy urządzenia do tyłu, następnie wytarcie pędzelkiem obu „soczewek” fotokomórki.

rys. 5

rys. 6

KONSERWACJA MECHANIZMU TNĄCEGO (CROSS-CUT):

Mechanizmy tnące Cross-Cut należy oliwić po określonym czasie eksploatacji. Jeśli zapali się kontrolka 📄(7), należy postąpić w następujący sposób:

Wysunąć kosz (14), wyciągnąć pojemnik z olejem (16) (rys. 6) z uchwytu w dolnej części obudowy i wsunąć z powrotem kosz.

Rozprowadzić niewielką ilość oleju na arkuszu papieru i wsunąć do mechanizmu tnącego przez szczelinę do papieru (12).

Papier zostanie wciągnięty do środka a dzięki temu olej przedostanie się do mechanizmu tnącego.

Wskazówka: Aby skasować wskaźnik należy po wykonanym smarowania mechanizmu tnącego potwierdzić przebieg w następujący sposób:

• Wysunąć na tyle kosz (14) aby zapaliła się kontrolka □(8).
• Migają kontrolki Ⓞ (7) i ↓ (4).
• Wcisnąć przycisk cofania (4) i przytrzymać go, aż zgaśnie kontrolka 📁 (7).
• Wsunąć z powrotem kosz.

Mechanizm tnący rozpocznie teraz automatycznie proces czyszczenia (praca do przodu/do tyłu) a następnie wyłączy się. Urządzenie jest ponownie gotowe do pracy. Zamawianie dodatkowej ilości oleju specjalnego patrz „AKCESORIA”.

AUTOMATYKA OSZCZĘDNOŚCI ENERGII:

W przypadku nieużytkowania przez jakiś czas, urządzenie przejdzie w stan tak zwanego uśpienia „Sleep”. Wskaźnik LED przycisku Ofunkcyjnego (2) „gotowości do pracy” gaśnie. Aby ponownie włączyć wcisnąć krótko przycisk funkcyjny. Jeśli blokada użytknika jest włączona, należy ją przy ponownym włączeniu urządzenia na nowo dezaktywować (patrz „WŁĄCZANIE URZĄDZENIA”).

UTYLIZACJA URZĄDZENIA:

Po upłynięciu okresu użytkowania urządzenie należy zutylizować w sposób nieszkodliwy dla środowiska. Nie wyrzucać części urządzenia lub opakowania razem z odpadami i śmieciami z gospodarstw domowych.

DANE TECHNICZNE

Model	Tipus	Szerokość cięcia papieru / CD,DVD	Wydajność cięcia papieru / CD,DVD	Szerokość robocza	Poziom hałasu roboczego	Tryb pracy przerywanej PRACY / PRZERWY	Wymiary S x G x W	Cieżar
intimus 26SC2	276-4S	4 mm / 8 mm	13 arkuszy* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 arkuszy* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 arkuszy* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 arkuszy* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Bezpiecznik (inercyjny): 220-240V = 10 A / 120V = 15 A

Model	Parametry przyłącza sieciowego napięcie przyłączowe/częstotliwość • pobór prądu • moc
intimus 26SC2	220-240V/50Hz • 1,7 A • 0,39 kW	120V/60Hz • 2,9 A • 0,35 kW
intimus 26CC3	220-240V/50Hz • 1,7 A • 0,39 kW	120V/60Hz • 2,9 A • 0,35 kW
intimus 32SC2	220-240V/50Hz • 1,9 A • 0,44 kW	120V/60Hz • 3,5 A • 0,42 kW
intimus 32CC3	220-240V/50Hz • 1,9 A • 0,44 kW	120V/60Hz • 3,5 A • 0,42 kW

* dotyczy papieru formatu A4 70g/m² przy 230V/50Hz -10%

AKCESORIA

Opis

Nr kat.

Worek plastikowy, 300x300x700x0,018 mm

99925

Buteleczka z olejem, 110 ml

88035

Wskazówka: W przypadku dodatkowego zamówienia akcesoriów lub części zamiennych prosimy o kontakt ze sprzedawcą.
