KÄYTTÖOHJE 45 CC3 Intimus

Lue kayttöohjeet tarkoin lapi ennen kaytöönottoa!

< Laitetta ei saa kaytttaa monta henkiläyhtaaikaa!

Turvalaitteet on suunnileltu siten, etta kaytto on vaaratonta vain, kun laitetta kayttaa yksi henkilio.

< Silppuamisvaiheen aikana kaikki muut työt koneella ovat kiellettyjä (esim. puhdistus)!

< < Kone ei ole leikkikalu eika sita ole missaan nimessa tarkoitetu eikä se sovellu lasten kayttöön!

Tämän koneen kokonaisuunnittelu turvatekniseltä kannalta (mitat, syötoaukot, turvakatkaismet jne.) ei takaan minkäänlaista vaaratonta käsittelya lasten käytäessä konetta.

< Loukkaantumisvaara! Irralliset vaatekappaleet, kravit, korut, pitkat hiukset tai muut irralliset esineet on pidettava loitolla syottbaukosta!

< Loukkaantumisvaara! Alä pane sormiasi syöttöaukkoon!

Vaaratilanteessa kone on kykettava pois paalta pakaikaisijalla tai Hata-Seis-kytkimellaa tir irrotettava pistoke pistorasista!

< < Pistoke on irrotettava pistorasiastaennen koneen avaamista! Korjaustyot saa suorittaa vain alan ammattimies!

KAYTTOONOTTO

KAYTTOALUE:

Tietojentuhooja intimus 45/60SC2/CC3/

CC4/CC5/CC6 on kirjoitettuken asiakirjojen ja tietovalineiden kuten CD-, DVD-levyjen, luottokorttien ja 3,5"-levykkeiden silppuaniseen tarkoitettu laite.

Konetta saa kayttä vain paperin ja luottokorttien sekä CD-ja DVD-levyjen

ja 3,5"-levykkeiden silppuamiseen! Muunlaisten tietovalineiden silppuamen voi johtaa laitevauroihin (esim. terapakan rikkoutumiseen).

PYSTYTYS:

• Ota laite pakkauksestaan ja aseta paikalleen.
• Ripusta muovisäkki sakkikehikkoon.
• Yhdistä laite verkkopistotulpalla (1) (kuva 2) sähköverkloon (tiedot vaadittavasta pistorasian varmistuksesta katso "TEKNISET TIEDOT").

Koneen verkkoliitantän tulee olla vapaa paasy ja sen tulisi olla lahella Iaitetta!

Konetta tulisi käytäa vain suljetuissa ja huoneenlampöisissä (10-25°C) tiloissa!

KÄYTTO

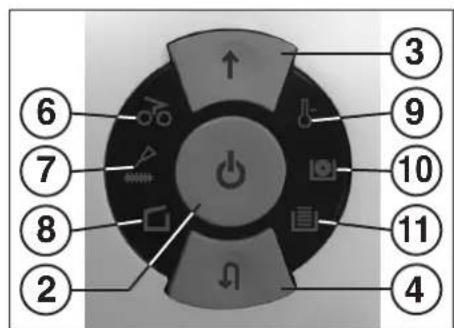

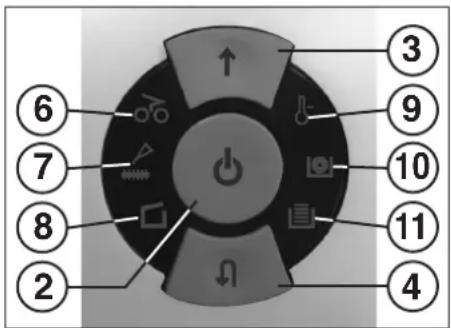

HALLINTAELEMENTIT:

1 = Verkkopistotulppa (kuva 2)

Kun kone liitetaan pistolupalla verkkoon, laite on aluksi paalta pois kytketyssa tilassa.

2 = Toimintopainike (kuva 1)

"kaytovalmis"/"pois"/"seis"
Tälla painikkeella on kolme eri toiminta:

a) käytövalmis

Tata painiketta lyhyesti painamalla kone kytketaan "kaytiovalmis"-ilaan. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan.

b) "pois"

Kun tata painiketta pidetaan "kaytlovalmis"-toiminnossa n. 3 sek. ajan painettuna, kone kytkeytyy pois paalta.

Ohje: Kunkonettae ikeytæn. 5 minuutin aikana, se kytkeytyy automaattisesti pois paältä.

c) "seis"

Tämän painikkeen lyhellyä painaullkssella terien ollessa käynnissä, teräyksikkö kytketaan pois pälta ja se pysähtyy.

3 = Eteenpään-painike (kuva 1)

Tällä painikkeell on kaksi eri toiminta:

a) Tämän painikkeen lyhellyä painalluksella teräyskko kāy parin sukinnin ajan eteenpän, esim. teräyskikköön jäaneen leikkausmateriaalin uloskuljettamiseksi. Samanaikaisesti syttyvaastaava LED-merkkivalo palamaan.

b) Kun tata painiketta pidetaa n. 2 sekunnin ajan painettuna, terayksikkokay jatkuvakayttoisesti eteenpain ja koneeseen voidaan syottta tuhottavaa materiaialia.. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan.

4 = Taaksepain-painike (kuva 1)

Tastapainikkeestapainetaessaterayksikkokäy hetken taaksepän. Samanaikaisesti sytty vastaava LED-merkkivalo palamaan

5 = Valopuomi (känty eteenpän) (kuva 3)

Käynnistäa silppuamistyövalheen heti, kun materiaialia syotetään jompaankumpaan syöttäukkoon. Samanaikaisesti syttye eteenpain-painikkteen LED-merkkivalo palamaan.

6 = Valvontanäytto (kuva 1)

"Materialiairuhhka koneessa

"Rinnakkainen materiailnsyott " Valopuomi paall'a oven ollessa auki tai paalle kytkettäessä

Menettelytavat katso vastaavaa kuvausta otsikosta "HAIRO".

a) "Materiaaliruuhka koneessa"
Sytty palamaan, kun terayksikköön on syöetty lian paljon materiaialia. Terayksikon känty luikittuu, kay sen jälkeen vähän aikaa taaksepäin ja pysähty. Moottori kytkeytyy pois païälä.
b) "Rinnakkainen materiaalinsyöttö"
Sytty palamaan, kun molempiin sytoaukkoin on syotety samanaikaisestmaterialiaia. Terayksikon kaynti pysahtyy, kay sen jalkeen vahan aikaa taaksepain ja pysahtyy. Moottori kytkeytyy pois paalta.
(c) "Valopoami paallä ovea avattaessa" Sytty palamaan, kun ova atvaessa on vië materiaialia jommassakummasa syöttokananass. Teräyksikko pysahtyy. Moottori kytkeytyy pois paëltä.
d) "Valopuomi paallä paalle kyktettäessä" Sytty palamaan, kun konetta paallé kyktettäessä on vië materiaialia jommassakummassa syötkanavassa.

kuva 1

kuva 2

kuva 3

KÄYTTÖ

HALLINTAELEMENTIT:

7 = Valvontanäytö (kuva 1)

"Teräyksikö oljytäva"

Sytyly palamaan, kun Cross-Cut-version terayksikko on oljytava. Oljyamistoimenpide on kuitattava taaksepain-painikkeella (4) (katso kuvaus kohdassa TERAYKSIKON HUOLTO").

8 = Valvontanäytö (kuva 1)

Sytty palamaan, kun alakaapin ovi on avoinna. Koneen kaynti katkaistaan automaattisesti eikä sitä voida kaynnistäa niin kauan kuin ovi on auki.

b) "Sahkohairio"

Vilkkuu, kun oven antureissa on hairo.
Koneen kaynti katkaistaan. Ilmoita hairostä
alan kauppiaalle.

9 = Valvontanäytö (kuva 1)

"Moottorin ylikuormitus" / "Sahkohairio"

Menettelytavat katso vastaavaa kuvausta otsikosta, HAIRIO.

a) "Moottorinsuoja"

Merkkivalo sytty palamaan, kun moottoria on yikuormitetu ja se on kytkeytnyt pois paalta. Konetta ei voi kaynnistaa moottorin jähtymisvalheen aikana.

b) "Sahkohairio"

Vilkkuu, kun ohausjärestelmän virtapiirissä on häiriö. Samanaikaisesti alkaa toimintokytkimen (2) LED-näytö vilkkua. Koneen känty katkaistaan. Ilmoita häiriostä alan kauppiäaile.

10 = Valvontanäytö

"CD/DVD-saillio taynn" (kuva 1)

Syttyy palamaan, kun CD/DVD-saillio on taynnä ja se on tyhennettäva. CD/DVD-silppuamisen terayskön känty katkaistaan. CD/DVD-saillön tyhennystoimenpide on kuitattava eteenpainpainikkeella (3).

Ohje: Paperinsilppuamisen terayksikköa
voidaan käytta edelleen.

11 = Valvontanäytö

"Paperin kerayssakki taynnä" (kuva 1)

Sytyy palamaan, kun paperin kerayssakki on taynnja se on tyhennettava. Paperinsilpuamisen terayksikon kaynti katkaistaan.

Ohje: CD/DVD-silppuamisen terayksikköa
voidaan käytta edelleen.

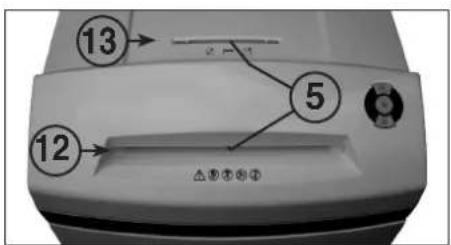

12 = Paperinsyöttökanava (kuva 3)

13 = CD/DVD-syottokanava (kuva 3)

14 = Keräysäkki paperille (kuva 4)

15 = CD/DVD-kerayssaiio (kuva 4)

16 = Säkkikehikko (kuva 4)

17 = Öljysällö (kuva 4, 6)

kuva 1

Silppuamiskonetta ei missaan tapauksessa saa kayttä istuinalustana tal astimena. Kaatumisvaara johtuen materiaalinmurtumasta!

KONEEN KAYNNISTYS:

Koneen käynistämiseksi "käytövalmis"-tilaan toimi seuraavasti:

Paina lyhfyesti toimintopainiketta (2).
Toimintopainikkeen (2) LED-valo syttyy "kaytiovalmis"-tilan merkiki.
Koneeseen voidaan syottt materialiaia.

MATERIALIANSYÖTTÖ:

Pperi syotetaa paperinsyottaukosta (12) (kuva 3) terayksikon silputtavaksi.

Tietovalineet (CD, DVD tai luottokortit) syotelaan yksitellen erikseen sijoitetusta CD/DVD-syottaukosta (13) (kuva 3) terayksikon silputtavaksi.

Kone kytskytyy automaattisesti eteenpainkayntin, vetaa materiaalin sisaan ja katkaisee silppuamistyovalheen paattyessa kaynnin automaattisesti.

Paperia syotettaessä al milloinkaan syotā samanaikalsesti CD/DVD-levyjä silputtavaksi tai painvastoin!

Ohjeet: Valoa lapäisevien kalvojen silppuamiseksi kone on kasin kytkettä veteenpain-kayntiin (painamalla eteenpain-painiketta (3) n. 2 sek. ajan). Toointopainikkeen (2) lyhyell painalluksella

("seis"-toiminto) voidaan silppuamisvalie pysayttahaluttaessa. Tyovaiheen jatkamiseksi on taas painettava eteenpain-painiketta (3) n. 2 sek. ajan.

Kun konetta ei kayetä n. 5 minuutin aikana, se kytkeytyy automaattisesti pois paälä.

Alä syöta koneeseen milloinkaan enempää materiaialia kuin on salittu (katso "TEKNISET TIEDOT")!

Mikali terayksikkoon on kuitenkin joutunl lian paljon materiaialia, katso otsikon "HAIRO" kohdasta "MATERIALAIRUUHKA KONESSA".

Oikeasta jatteen erottamisesta huolehtii kaksi erillistakerayssaillota.

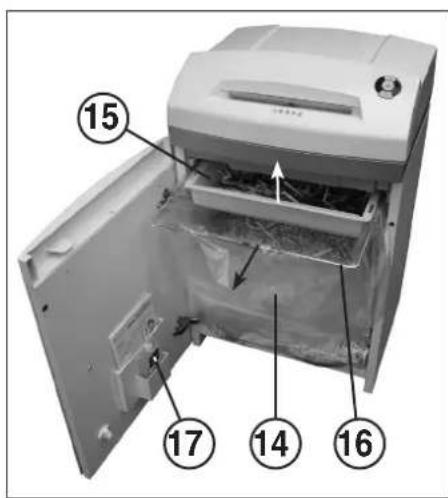

KERAYSSAKIN TYHJENTAMINEN PAPERIA VARTEN (kuva 4):

Kun paperinkerayssakki on taynnä, kone kytkeytyy pois paälta. Valvontanaytyt (11) syttyy palamaan. Toimi talloin seuraavasti:

-Avaa ovi.Valvontanaytto (8)sytty palamaan. Mikali jompaankpaaan syottaukoon on viela jaanyt materiaialia, sytty lisaki valvontanaytto 65 (6)palamaan.
Vedā sakkikehiko (16) ja sihen ripustettupaperinkerayssakki (14) sekä kaytössa oleva CD/DVD-saillio (15) ulos laitteen alaosasta.

kuva 3

• Ota CD/DVD-saillio ulos, poista paperinkerayssakki ja tyhjennä sen sisältö. Valvontanäytto (11) sammuu.
  Ripusta tyhjennetty saki kehikkoon (16), aseta CD/DVD-saii poikalleen ja tyonnä kehikko sakin ja CD/DVD-saii kon kansja jäallen laitteen alaosaan.
• Sulje ovi. Valvontanaytlo (8) sammu
  Mikali valvontanayton (6) valo palaa, nappa lyhyesti eteenpain-painiketta (3). Syottokanaan jaanyt materiaali silputaan ja merkkivalo sammu.

Ohje: Kone kay vain oven ollessa kiinn!

KERÄYSSÄILION TYHJENTÄMINEN CD/DVD-LEVYJA VARTEN (kuva 4):

Ohje: "CD-saillio taynnna" -valvonta tapahtuu siten, etta lasketaan suoritetut silppuamiskerrat.

Kun ohjausjärestelmään ohjelmoitu syötetyen CD/DVD-levyjen lukumäärä (n. 20 kpl) on sauvettu, koneen känty kalkaistaan. Valvontanaytto (10) sytyy palamaan.

Toimi talloi seuraavasti:

-Avaa ovi.Valvontanaytto (8)sytty palamaan ja eteenpain-painikkeen (3)LED-valo 1sekavalvontanaytto0)vikkuvat.
Vedä sakkikehikko (16) ja sihen ripustettu paperinkeraysskki (14) sekä käytössa oleva CD/DVD-saillio (15) ulos laitteen aloaasasta, ota CD/DVD-saillio uls ja tyhjenna sen sisältö.
Nappaa lyhyesti eteenpain-painiketta (3) kuitataksesi CD/DVD-saillion tyhennyksen. Laskeminen alkaa taas nollasta. Valvontanayton (10) seké eteenpain-painikkeen (3) LED-valo A sammuvat.
- Aseta tyhjennetty CD/DVD-saillio takaisin sakkikehikkoon (16) ja tyonna kehikko sakin ja saillion kanssa jallee laitteen alasaan.
- Sulje ovi. Valvontanaytlo (8) sammu

Ohje: Kone kay vain oven ollessa kiinn!

DYNAAMINEN KUORMITUSNÄYTTO:

Materialiairuhkan valtamiseksi ja siten jatkuvan ja tehkkaan tietovalineiden tuhoamisen saavuttamiseksi naytetaan silppuamistyovaiehen aikana moottorin senhetken zuormitusaste syottoaukossa olevalla hajavalaisukella, joka muuttuu seuraavaan tapaan: Vihrea valo: kuromitus < 50%

Keltainen valo: kuormitus 50 - 75%

Punainen valo: kuormitus 75 - 100%

kuva 4

"HAIRIO

MATERIALAIRUUHKA KONEESSA:

(Auto-Reverse-toiminto)

Jos materiaali ruuhkautuu liallisen syottamisen vuoksi, kone reagoi seuraavasti:

• Terayksikko lukittuu, käy sitten hetken aikaa taaksepän (materialin vapautamiseksi) ja pysähty. Moottori kytkeytypois pälä. Valvontanäytö 66 (6) sytty palamaan.

Toimi talloin seuraavasti:

Paperiruuhka paperinsyottokanavassa (12)

Ota takaisin tyonnetty paperois.

• Terayksikkö käy nyt automaattisesti eteenpän ja silppuaa jäljelle jäneen papermaterialin. Eteenpainpainikkeen (3) LED-näytto palaa koneen käydessä eteenpän. Valvontanäytto (6) sammuu.

- Jatka silppuamista pienemmä piperimärärä.

Materialiuuhka CD/DVD-syottokanavassa (13)

• Ota takaisintyönnetty materiaali pois.

Poista materiaali varovasti, koska teravissä leikkaussärmissä piilee loukkaantumisvaara!

• Jäjelle jänyt silppuamismateriaali syotetän nyt automaattisesti terayksikkön leikattavaksi. Eteenpain-painikkeen (3) LED-näytö palaa koneen käydessä eteenpain. Valvontanäytto (6) sammu.
• Kun koneessa oleva materiaali on silputtu, jatka tyotä annostelemalla syöttömaärä oikein.
• Mikäli on tarpeen, kytke teräyskön känty kasin vuoron peraan eteenpain ja taaksepain, kunnes silputtava materiaali on kokonaan mennyt koneen lapi ja pienitty.

RINNAKKAINEN MATERIALALINSYÖTTÖ:

Mikali molempiin syottokanaviin syotetain materiaialia samanaikaisesti, kone reagoi seuraavasti:

• Terayksikko lukittuu, kāy sitten hetken aikaa taaksepain (materialin vapauttamiseksi) ja pysahtyy. Moottori kytkeyty pois paälta. Valvontanayttö (6) sytty palamaan.
• Ota pois materiaali jommastakummasta kanavasta.
  Paina lyhyesti eteenpain-painiketta (3). Toisessa syottokanavassa oleva aines syotetan terayksikkon ja silputaan pieneksi. Valvontanaytto 6) sammuu.

VALOPUOMI PÄALLÖVEA AVATTAESSA:

Jos ovea avattaessa jommassakummassa syottokanavassa on viela materiaialia, moottori kytkeytyy pois paallta ja terayksikon kaynti pysahty. Valvontanaytt (6) sytty palamaan.

Sulje ovi ja kuittaa painamalla lyhyste eteenpainpainikkeesta (3). Jaljell oleva aines syotetaan terayksikkon ja silputaan pieneksi.

VALOPUOMI PÄALLÄ KÄYNNISTETTAESSÄ

Jos konetta kaynnistettäessä jommassakummasa syottokanavassa on materiaalia, syttyy valvontanayton (6) valo palamaan.

Poista materiaali ja kuittaa painamalla lyhyesti eteenpainpainikkeesta (3).

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy pois päää. Valvontanayttö (9) syttyy palamaan.

Noin 25-40 minuutin jähtymisajan kuluttua (mallista ja huoneen lampötilasta riippuen) voit käynnistäa koneen uudelleen.

SAHKOHAIRO:

Jos valvontanayton (9) valo vilkkuu yhdessa toimintokytkimen (2) LED-valon kanssa tai vain valvontanaytt on kyseeessaa sahkohairio. Konetta ei voida kaynistaa.

Ota talloin yhteys alan kauppiaaseen.

TARKASTUSLISTA HAIROIDEN SATTUESSA:

Mikali laite ei toimi, tarkista seuraavat kohdat:

• onko verkkopistoke liitetty verkkoon?
• onko ovj kiinni?
• onko paperinkerässäkki täynä? Noudata olskon "PAPERIN KERÄYSSÄKIN TYHJENNYS" ohieta.
• Onko CD/DVD-keräyssällö täynä? Noudata otsikon "CD/DVD-KERÄYSSÄILIÖN TYHJENNYS" ohjeita.
• onko koneessa materiailiruuhka? Noudata otsikon "MATERIALAIRUUHKA KONEESSA" ohjeita.
• onko moottori ylikuormittunut? Katso otsikosta "MOOTTORINSUOJA"

Jos mikään näistā tarkastuskohdista ei auta, otyhteys alan ammattiliikkeeseen.

HUOLTO / KONEEN HAVITTÄMINEN

VALOKENJOJEN PUHDISTUS (kuva 5):

Jos paperinalasia jaa syottoukoon (esim. paperiruuhkan jalkeen), on mahdollista, etta laite ei kytkeydy pois paalta, koska valopuomi on paallä.

Voit poista paperinpalaset tai puhdistaa valokennot syottamalla papieriarkin koneeseen tai vailtoehoistesti kytkemalla koneen taaksepain-kaynnille ja puhdistamalla keyesti valokennon molemmat "silmät.

kuva 5

kuva 6

TERAPAKAN (CROSS-CUT) HUOLTO:

Cross-Cut-terapakat on voideltava aina tiynet kayttotuntimaaaran kuluttua.

Kun valontanayton merkkivalo (7) sytty, toimi seuraavasti:

Avaa ovi. Valvontanaytto (8) sytyty palamaan ja taaksepainpainikkeen (4) LED-valo 9sekā valvontanaytto (7)vikkuvat. Ota oljysaillio (17) (kuva 6) ovessa olevasta kiinnyksestaan ja suIe ovi.

Levita hiukan oljya papiarikille ja syotama sitten paperinsyottaukosta (12) terayksikkoo.

Pperi vedetaaan sisaan ja oljy tarttuän terayksikkoo.

Ohje: Jotta merkkivalo sommuu, on suoritetun terayksikon oljyamisen jäikeen toimenpide kuitattava seuraavasti:

• Avaa ovi niin auki, kunnes valvontanaytto (8) sytty. Valvontanaytot (7) ja (4) vilkuvat.

Paina taaksepain-painiketta (4) ja pidä sitä painettuna, kunnes valvontanayton (7) valo sammu.
- Sulje taas ovi.

Teräyksikko alkaa nyt automaattisesti puhdistustyökierron (eteenpain känty/taaksepain känty) ja ktykeytyn sen jälkeen pois pälä. Kone on taas käytövalmis. Jos on tarpeen tilata lisä erikoisvoiteluoljya, katso osiktosta "ERIKOISTARVIKKEET".

ENERGIANSÄASTÖ-AUTOMATIJKKA:

Jos konetta ei jonkin aikaa kayteta, se kytkeytyn n. 5 minutuin kuluttua pois pälä. Toimintopainikkeen (2) LED-nayttö "kaytövalmis" sammuu. Toimintopainikkeen lyhyell painalluksella toiminto kytkëaan taas paäille.

KONEEN HAVITTÄMINEN:

Havita kone ymparistovystavilliseti, kun se pointetaan kaytosta. Ala heita koneen tai pakkauksen osia talousjatteisin.

TEKNISET TIEDOT

ERIKOISVARUSTUS

Malli	Verkkoliitätätedot liittämtäjännite/tajuus · viranottoleho · teho
intimus 45/60SC2	220-230V/50Hz · 3.0 A · 0.7 kW	120V/60Hz · 5.6 A · 0.7 kW	100V/50/60Hz · 7.0 A · 0.7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz · 3.0 A · 0.55 kW	120V/60Hz · 5.6 A · 0.55 kW	100V/50/60Hz · 7.0 A · 0.55 kW
intimus 45/60CC6	220-230V/50Hz · 3.0 A · 0.7 kW	120V/60Hz · 5.6 A · 0.7 kW	100V/50/60Hz · 7.0 A · 0.7 kW

Sulake (hidas): 220 - 230V = 10A / 115 - 125V = 15A / 100V = 15A

Nimike Tilaus-nro. Muovisakki, 440x330x600x0,05 mm (45) 83079 Muovisakki, 440x330x950x0,05 mm (60) 99977 Oljypullo, 110 ml 88035 Ohje: Kunhaluattilata lisavarusteita tai varaosia, känny ammattilikkee peuolen.

Malli	Tyyppi	Leikkuuleveys paperia / CD.DVD	Leikkuuteho paperia / CD.DVD	Työleveys	Melutaso	Mitat L x S x K	Paino
intimus 45SC2	278-4S	3,8 mm / 8 mm	22-24 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm / 8 mm	13-15 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm / 8 mm	10-11 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm / 8 mm	6-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm / 8 mm	5-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm / 8 mm	22-24 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm / 8 mm	13-15 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x5 mm / 8 mm	10-11 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm / 8 mm	5-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm / 8 mm	5-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
