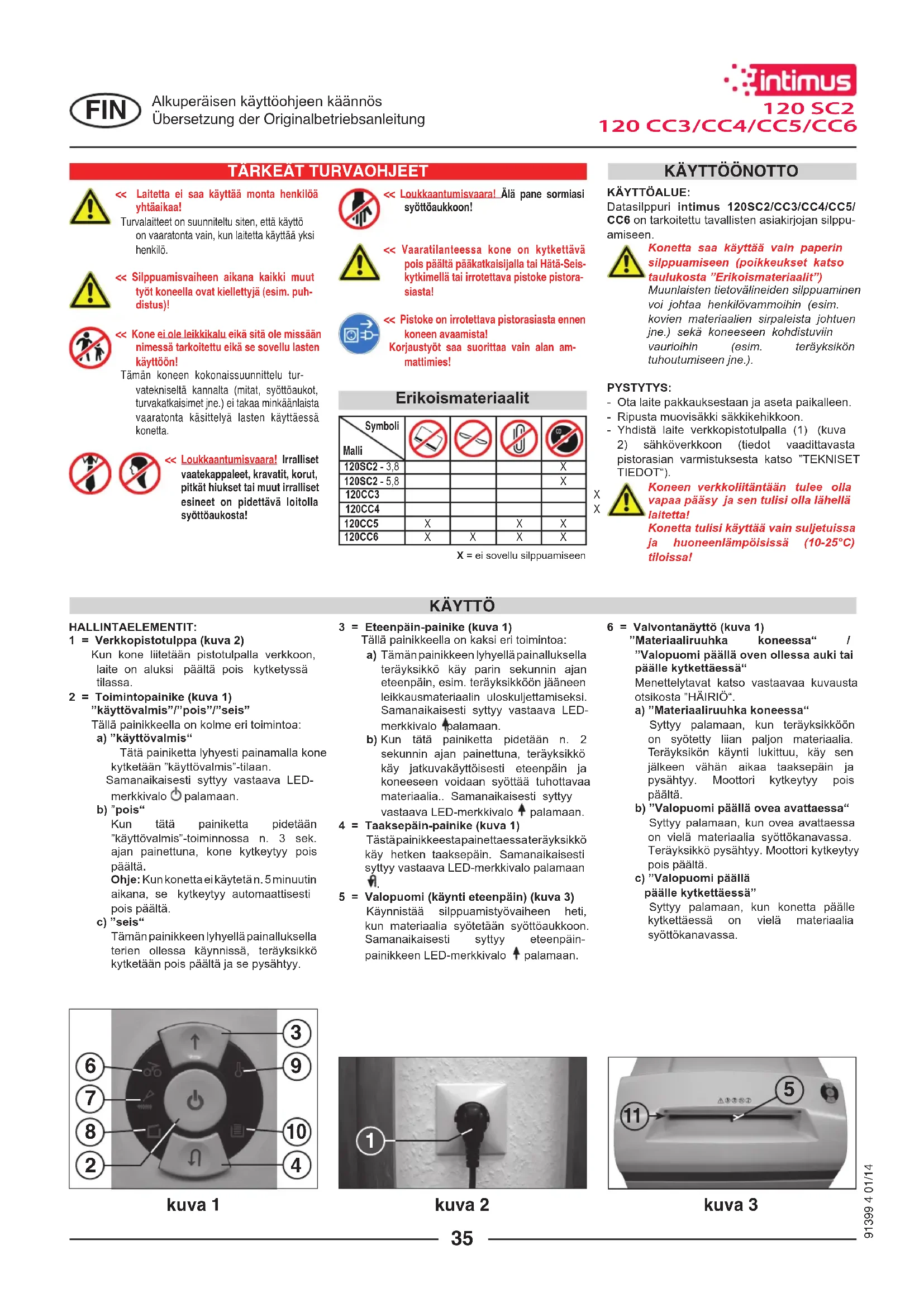

KÄYTTÖOHJE 120 CC6 Intimus

<< Loukkaantumisvaara! Älä pane sormiasi syöttöaukkoon!<< Vaaratilanteessa kone on kytkettävä pois päältä pääkatkaisijalla tai Hätä-Seis-kytkimellä tai irrotettava pistoke pistora-siasta!<< Pistoke on irrotettava pistorasiasta ennen koneen avaamista! Korjaustyöt saa suorittaa vain alan am-mattimies! << Laitetta ei saa käyttää monta henkilöä yhtäaikaa! Turvalaitteet on suunniteltu siten, että käyttö on vaaratonta vain, kun laitetta käyttää yksi henkilö.<< Silppuamisvaiheen aikana kaikki muut työt koneella ovat kiellettyjä (esim. puh-distus)!<< Kone ei ole leikkikalu eikä sitä ole missään nimessä tarkoitettu eikä se sovellu lasten käyttöön! Tämän koneen kokonaissuunnittelu tur-vatekniseltä kannalta (mitat, syöttöaukot, turvakatkaisimet jne.) ei takaa minkäänlaista vaaratonta käsittelyä lasten käyttäessä konetta.<< Loukkaantumisvaara! Irralliset vaatekappaleet, kravatit, korut, pitkät hiukset tai muut irralliset esineet on pidettävä loitolla syöttöaukosta!KÄYTTÖALUE:Datasilppuri intimus 120SC2/CC3/CC4/CC5/CC6 on tarkoitettu tavallisten asiakirjojan silppu-amiseen.Konetta saa käyttää vain paperin silppuamiseen (poikkeukset katso taulukosta ”Erikoismateriaalit”)Muunlaisten tietovälineiden silppuaminen voi johtaa henkilövammoihin (esim. kovien materiaalien sirpaleista johtuen jne.) sekä koneeseen kohdistuviin vaurioihin (esim. teräyksikön tuhoutumiseen jne.).PYSTYTYS:- Ota laite pakkauksestaan ja aseta paikalleen.- Ripusta muovisäkki säkkikehikkoon.- Yhdistä laite verkkopistotulpalla (1) (kuva

2) sähköverkkoon (tiedot vaadittavasta

pistorasian varmistuksesta katso ”TEKNISET TIEDOT“).Koneen verkkoliitäntään tulee olla vapaa pääsy ja sen tulisi olla lähellä laitetta!Konetta tulisi käyttää vain suljetuissa ja huoneenlämpöisissä (10-25°C) tiloissa! 120SC2 - 3,8 X 120SC2 - 5,8 X 120CC3 X 120CC4 X 120CC5 X X X 120CC6 X X X X

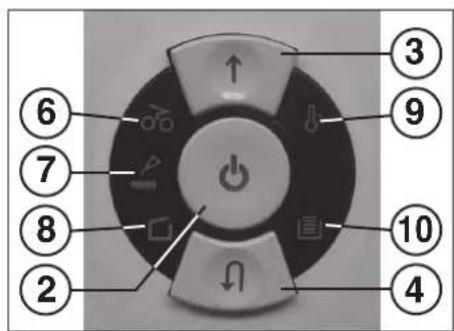

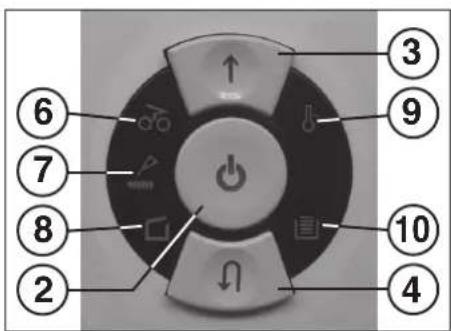

kuva 1 kuva 2 kuva 3 HALLINTAELEMENTIT:1 = Verkkopistotulppa (kuva 2) Kun kone liitetään pistotulpalla verkkoon, laite on aluksi päältä pois kytketyssä tilassa.2 = Toimintopainike (kuva 1) ”käyttövalmis”/”pois”/”seis” Tällä painikkeella on kolme eri toimintoa: a) ”käyttövalmis“ Tätä painiketta lyhyesti painamalla kone kytketään ”käyttövalmis”-tilaan. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan. b) ”pois“ Kun tätä painiketta pidetään ”käyttövalmis”-toiminnossa n. 3 sek. ajan painettuna, kone kytkeytyy pois päältä. Ohje: Kun konetta ei käytetä n. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä. c) ”seis“ Tämän painikkeen lyhyellä painalluksella terien ollessa käynnissä, teräyksikkö kytketään pois päältä ja se pysähtyy.3 = Eteenpäin-painike (kuva 1) Tällä painikkeella on kaksi eri toimintoa: a) Tämän painikkeen lyhyellä painalluksella teräyksikkö käy parin sekunnin ajan eteenpäin, esim. teräyksikköön jääneen leikkausmateriaalin uloskuljettamiseksi. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan. b) Kun tätä painiketta pidetään n. 2 sekunnin ajan painettuna, teräyksikkö käy jatkuvakäyttöisesti eteenpäin ja koneeseen voidaan syöttää tuhottavaa materiaalia.. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan.4 = Taaksepäin-painike (kuva 1) Tästä painikkeesta painettaessa teräyksikkö käy hetken taaksepäin. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan 5 = Valopuomi (käynti eteenpäin) (kuva 3) Käynnistää silppuamistyövaiheen heti, kun materiaalia syötetään syöttöaukkoon. Samanaikaisesti syttyy eteenpäin-painikkeen LED-merkkivalo palamaan.6 = Valvontanäyttö (kuva 1) ”Materiaaliruuhka koneessa“ / ”Valopuomi päällä oven ollessa auki tai päälle kytkettäessä“ Menettelytavat katso vastaavaa kuvausta otsikosta ”HÄIRIÖ“. a) ”Materiaaliruuhka koneessa“ Syttyy palamaan, kun teräyksikköön on syötetty liian paljon materiaalia. Teräyksikön käynti lukittuu, käy sen jälkeen vähän aikaa taaksepäin ja pysähtyy. Moottori kytkeytyy pois päältä. b) ”Valopuomi päällä ovea avattaessa“ Syttyy palamaan, kun ovea avattaessa on vielä materiaalia syöttökanavassa. Teräyksikkö pysähtyy. Moottori kytkeytyy pois päältä. c) ”Valopuomi päällä päälle kytkettäessä” Syttyy palamaan, kun konetta päälle kytkettäessä on vielä materiaalia syöttökanavassa. Alkuperäisen käyttöohjeen käännös Übersetzung der Originalbetriebsanleitung SymboliMalli Erikoismateriaalit X = ei sovellu silppuamiseen120 SC2 120 CC3/CC4/CC5/CC6 HALLINTAELEMENTIT:7 = Valvontanäyttö (kuva 1) ”Teräyksikkö öljyttävä“ Syttyy palamaan, kun Cross-Cut-version teräyksikkö on öljyttävä. Öljyämistoimenpide on kuitattava taaksepäin-painikkeella (4) (katso kuvaus kohdassa TERÄYKSIKÖN HUOLTO“).8 = Valvontanäyttö (kuva 1) ”Ovi auki“ / ”Oven häiriö“ a) ”Ovi auki“ Syttyy palamaan, kun alakaapin ovi on avoinna. Koneen käynti katkaistaan automaattisesti eikä sitä voida käynnistää niin kauan kuin ovi on auki. b) ”Sähköhäiriö“ Vilkkuu, kun oven antureissa on häiriö. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.9 = Valvontanäyttö (kuva 1) ”Moottorin ylikuormitus“ / ”Sähköhäiriö“ Menettelytavat katso vastaavaa kuvausta otsikosta „HÄIRIÖ“. a) ”Moottorinsuoja“ Merkkivalo syttyy palamaan, kun moottoria on ylikuormitettu ja se on kytkeytynyt pois päältä. Konetta ei voi käynnistää moottorin jäähtymisvaiheen aikana. b) ”Sähköhäiriö“ Vilkkuu, kun ohjausjärjestelmän virtapiirissä on häiriö. Samanaikaisesti alkaa toimintokytkimen (2) LED-näyttö vilkkua. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.10 = Valvontanäyttö ”Paperin keräyssäkki täynnä” (kuva 1) Syttyy palamaan, kun paperin keräyssäkki on täynnä ja se on tyhjennettävä. Paperinsilppuamisen teräyksikön käynti katkaistaan. 11 = Paperinsyöttökanava (kuva 3)12 = Keräyssäkki paperille (kuva 4)13 = Öljysäiliö (kuva 6)Silppuamiskonetta ei missään tapauksessa saa käyttää istuinalustana tai astimena. Kaatumisvaara johtuen materiaalinmurtumasta!KONEEN KÄYNNISTYS:Koneen käynnistämiseksi ”käyttövalmis”-tilaan toimi seuraavasti:- Paina lyhyesti toimintopainiketta (2).- Toimintopainikkeen (2) LED-valo syttyy ”käyttövalmis”-tilan merkiksi. - Koneeseen voidaan syöttää materiaalia.MATERIAALINSYÖTTÖ: Paperi syötetään paperinsyöttöaukosta (11) (kuva 3) teräyksikön silputtavaksi. Kone kytkeytyy automaattisesti eteenpäin- käyntiin, vetää materiaalin sisään ja katkaisee silppuamistyövaiheen päättyessä käynnin automaattisesti.Ohjeet: Valoa läpäisevien kalvojen silppuamiseksi kone on käsin kytkettävä eteenpäin-käyntiin (painamalla eteenpäin-painiketta (3) n. 2 sek. ajan). Toimintopainikkeen (2) lyhyellä painalluksella (”seis”-toiminto) voidaan silppuamisvaihe pysäyttää haluttaessa. Työvaiheen jatkamiseksi on taas painettava eteenpäin-painiketta (3) n. 2 sek. ajan. Kun konetta ei käytetä n. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä. Älä syötä koneeseen milloinkaan enempää materiaalia kuin on sallittu (katso ”TEKNISET TIEDOT”)!Mikäli teräyksikköön on kuitenkin joutunut liian paljon materiaalia, katso otsikon ”HÄIRIÖ” kohdasta ”MATERIAALIRUUHKA KONEESSA”.KERÄYSSÄKIN TYHJENTÄMINENPAPERIA VARTEN (kuva 4): Kun paperinkeräyssäkki on täynnä, kone kytkeytyy pois päältä. Valvontanäyttö (10) syttyy palamaan. Toimi tällöin seuraavasti: - Avaa ovi. Valvontanäyttö (8) syttyy palamaan. Mikäli syöttöaukkoon on vielä jäänyt materiaalia, syttyy lisäksi valvontanäyttö (6) palamaan.- Vedä keräyssäkki (12) säkkikehikkoineen pois rungon alaosasta, ota säkki ja hävitä sen sisältö. Valvontanäyttö (10) sammuu. - Ripusta tyhjennetty säkki säkkikehikkoon ja työnnä säkki kehikkoineen taas rungon alaosaan paikalleen. Sulje ovi. Valvontanäyttö (8) sammuu. - Mikäli valvontanäytön (6) valo palaa, näppää lyhyesti eteenpäin-painiketta (3). Syöttökanavaan jäänyt materiaali silputaan ja merkkivalo sammuu.Ohje: Kone käy vain oven ollessa kiinni!DYNAAMINEN KUORMITUSNÄYTTÖ:Materiaaliruuhkan välttämiseksi ja siten jatkuvan ja tehokkaan tietovälineiden tuhoamisen saavuttamiseksi näytetään silppuamistyövaiheen aikana moottorin senhetkinen kuormitusaste syöttöaukossa olevalla hajavalaistuksella, joka muuttuu seuraavaan tapaan:Vihreä valo: kuormitus < 50%Keltainen valo: kuormitus 50 - 75%Punainen valo: kuormitus 75 - 100%

FIN KÄYTTÖ kuva 1 kuva 3 kuva 4 Alkuperäisen käyttöohjeen käännös Übersetzung der Originalbetriebsanleitung120 SC2 120 CC3/CC4/CC5/CC6

91399 4 01/14 - Sulje taas ovi.Teräyksikkö alkaa nyt automaattisesti puhdistustyökierron (eteenpäin käynti/taaksepäin käynti) ja kytkeytyy sen jälkeen pois päältä. Kone on taas käyttövalmis. Jos on tarpeen tilata lisää erikoisvoiteluöljyä, katso otsikosta ”ERIKOISTARVIKKEET“.ENERGIANSÄÄSTÖ-AUTOMATIIKKA:Jos konetta ei jonkin aikaa käytetä, se kytkeytyy n. 5 minuutin kuluttua pois päältä. Toimintopainikkeen (2) LED-näyttö ”käyttövalmis” sammuu. Toimintopainikkeen lyhyellä painalluksella toiminto kytketään taas päälle.KONEEN HÄVITTÄMINEN:Hävitä kone ympäristöystävällisesti, kun se poistetaan käytöstä. Älä heitä koneen tai pakkauksen osia talousjätteisiin.

FIN TEKNISET TIEDOT ERIKOISVARUSTUS Nimike Tilaus-nro.Muovisäkki, 440x330x950x0,05 mm 99977Öljypullo, 110 ml 88035Ohje: Kun haluat tilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.

HUOLTO / KONEEN HÄVITTÄMINEN

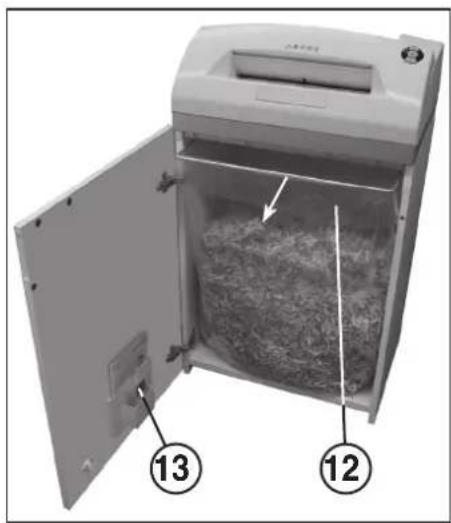

„HAIRIÖ“ kuva 5kuva 6VALOKENNOJEN PUHDISTUS (kuva 5):Jos paperinpalasia jää syöttöaukkoon (esim. paperiruuhkan jälkeen), on mahdollista, että laite ei kytkeydy pois päältä, koska valopuomi on päällä. Voit poistaa paperinpalaset tai puhdistaa valokennot syöttämällä paperiarkin koneeseen tai vaihtoehtoisesti kytkemällä koneen taaksepäin-käynnille ja puhdistamalla kevyesti valokennon molemmat ”silmät”.TERÄPAKAN (CROSS-CUT) HUOLTO:Cross-Cut-teräpakat on voideltava aina tietyn käyttötuntimäärän kuluttua. Kun valvontanäytön merkkivalo (7) syttyy, toimi seuraavasti:Avaa ovi. Valvontanäyttö (8) syttyy palamaan ja taaksepäin-painikkeen (4) LED-valo sekä valvontanäyttö (7) vilkkuvat. Ota öljysäiliö (13) (kuva 6) ovessa olevasta kiinnityksestään ja sulje ovi. Levitä hiukan öljyä paperiarkille ja syötä tämä sitten paperinsyöttöaukosta (11) teräyksikköön. Paperi vedetään sisään ja öljy tarttuu näin teräyksikköön. Ohje: Jotta merkkivalo sammuu, on suoritetun teräyksikön öljyämisen jälkeen toimenpide kuitattava seuraavasti: - Avaa ovi niin auki, kunnes valvontanäyttö (8) syttyy. Valvontanäytöt (7) ja (4) vilkkuvat. - Paina taaksepäin-painiketta (4) ja pidä sitä painettuna, kunnes valvontanäytön (7) valo sammuu. Alkuperäisen käyttöohjeen käännös Übersetzung der Originalbetriebsanleitung MATERIAALIRUUHKA KONEESSA:(Auto-Reverse-toiminto) Jos materiaali ruuhkautuu liiallisen syöttämisen vuoksi, kone reagoi seuraavasti: - Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin (materiaalin vapauttamiseksi) ja pysähtyy. Moottori kytkeytyy pois päältä. Valvontanäyttö (6) syttyy palamaan.Toimi tällöin seuraavasti:Paperiruuhka paperinsyöttökanavassa (11)- Ota takaisin työnnetty paperi pois.- Teräyksikkö käy nyt automaattisesti eteenpäin ja silppuaa jäljelle jääneen paperimateriaalin. Eteenpäin-painikkeen (3) LED-näyttö palaa koneen käydessä eteenpäin. Valvontanäyttö (6) sammuu.- Jatka silppuamista pienemmällä paperimäärällä.- Mikäli on tarpeen, kytke teräyksikön käynti käsin vuoron perään eteenpäin ja taaksepäin, kunnes silputtava materiaali on kokonaan mennyt koneen läpi ja pienitty.VALOPUOMI PÄÄLLÄ OVEA AVATTAESSA:Jos ovea avattaessa syöttökanavassa on vielä materiaalia, moottori kytkeytyy pois päältä ja teräyksikön käynti pysähtyy. Valvontanäyttö (6) syttyy palamaan.Sulje ovi ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (3). Jäljellä oleva aines syötetään teräyksikköön ja silputaan pieneksi.VALOPUOMI PÄÄLLÄ KÄYNNISTETTÄESSÄ: Jos konetta käynnistettäessä syöttökanavassa on materiaalia, syttyy valvontanäytön (6) valo palamaan. Poista materiaali ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (3).MOOTTORINSUOJA:Jos moottoria kuormitetaan liikaa, se kytkeytyy pois päältä. Valvontanäyttö (9) syttyy palamaan.Noin 25-40 minuutin jäähtymisajan kuluttua voit käynnistää koneen uudelleen.SÄHKÖHÄIRIÖ: Jos valvontanäytön (9) valo vilkkuu yhdessä toimintokytkimen (2) LED-valon kanssa tai vain valvontanäyttö (8), on kyseessä sähköhäiriö. Konetta ei voida käynnistää.Ota tällöin yhteys alan kauppiaaseen.TARKASTUSLISTA HÄIRIÖIDEN SATTUESSA:Mikäli laite ei toimi, tarkista seuraavat kohdat:- onko verkkopistoke liitetty verkkoon?- onko ovi kiinni?- onko paperinkeräyssäkki täynnä? Noudata otsikon ”PAPERIN KERÄYSSÄKIN TYHJENNYS“ ohjeita.- onko koneessa materiaaliruuhka? Noudata otsikon ”MATERIAALIRUUHKA KONEESSA“ ohjeita.- onko moottori ylikuormittunut? Katso otsikosta ”MOOTTORINSUOJA“.Jos mikään näistä tarkastuskohdista ei auta, ota yhteys alan ammattiliikkeeseen. pätee A4-kokoiseen paperiin 70g/m virransyötön ollessa 230V/50Hz Malli Verkkoliitäntätiedot liitäntäjännite/taajuus · virranottoteho · teho intimus 120SC2 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120SC2 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC3 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC4 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC5 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC6 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW Malli Tyyppi Leikkuuleveys Leikkuuteho Työleveys Melutaso Mitat Paino paperia paperia L x S x K intimus 120SC2 227-6S 5,8 mm 35-38 arkkia* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus 120SC2 227-4S 3,8 mm 31-33 arkkia* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus 120CC3 227-4C 3,8x36 mm 23-25 arkkia* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC4 227-2C 1,9x15 mm 15-17 arkkia* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC5 227-1C 0,8x12 mm 10-12 arkkia* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC6 227-1CF 0,8x4,5 mm 7-8 arkkia* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg Sulake (hidas): 220-230V = 10 A / 115-125V = 15 A / 100V = 18 A120 SC2 120 CC3/CC4/CC5/CC6
