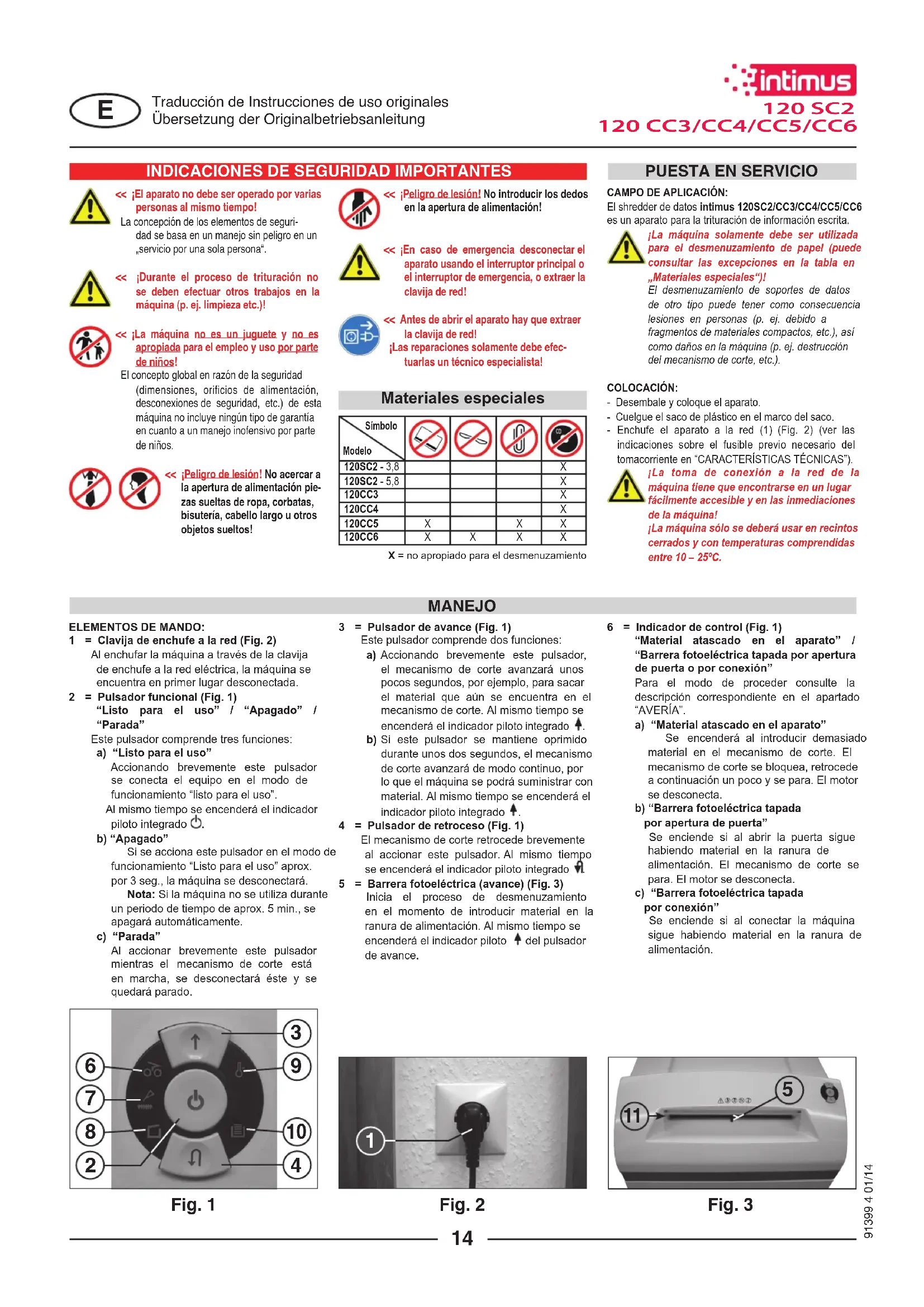

MANUAL DE USUARIO 120 CC6 Intimus

INDICACIONES DE SEGURIDAD IMPORTANTES

<< ¡Peligro de lesión! No introducir los dedos en la apertura de alimentación!<< ¡En caso de emergencia desconectar el aparato usando el interruptor principal o el interruptor de emergencia, o extraer la clavija de red!<< Antes de abrir el aparato hay que extraer la clavija de red! ¡Las reparaciones solamente debe efec-tuarlas un técnico especialista!<< ¡El aparato no debe ser operado por varias personas al mismo tiempo! La concepción de los elementos de seguri-dad se basa en un manejo sin peligro en un „servicio por una sola persona“. << ¡Durante el proceso de trituración no se deben efectuar otros trabajos en la máquina (p. ej. limpieza etc.)!<< ¡La máquina no es un juguete y no es apropiada para el empleo y uso por parte de niños! El concepto global en razón de la seguridad (dimensiones, orificios de alimentación, desconexiones de seguridad, etc.) de esta máquina no incluye ningún tipo de garantía en cuanto a un manejo inofensivo por parte de niños.<< ¡Peligro de lesión! No acercar a la apertura de alimentación pie-zas sueltas de ropa, corbatas, bisutería, cabello largo u otros objetos sueltos!CAMPO DE APLICACIÓN:El shredder de datos intimus 120SC2/CC3/CC4/CC5/CC6 es un aparato para la trituración de información escrita.¡La máquina solamente debe ser utilizada para el desmenuzamiento de papel (puede consultar las excepciones en la tabla en „Materiales especiales“)!El desmenuzamiento de soportes de datos de otro tipo puede tener como consecuencia lesiones en personas (p. ej. debido a fragmentos de materiales compactos, etc.), así como daños en la máquina (p. ej. destrucción del mecanismo de corte, etc.).COLOCACIÓN:- Desembale y coloque el aparato.- Cuelgue el saco de plástico en el marco del saco. - Enchufe el aparato a la red (1) (Fig. 2) (ver las indicaciones sobre el fusible previo necesario del tomacorriente en “CARACTERÍSTICAS TÉCNICAS”).¡La toma de conexión a la red de la máquina tiene que encontrarse en un lugar fácilmente accesible y en las inmediaciones de la máquina!¡La máquina sólo se deberá usar en recintos cerrados y con temperaturas comprendidas entre 10 – 25ºC. 120SC2 - 3,8 X 120SC2 - 5,8 X 120CC3 X 120CC4 X 120CC5 X X X 120CC6 X X X X Fig. 1 Fig. 2 Fig. 3

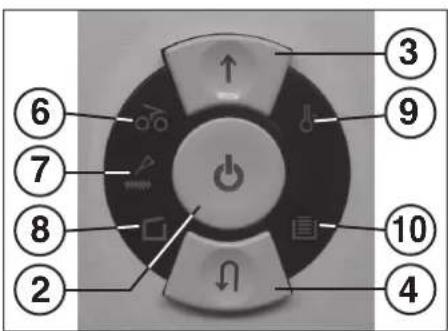

ELEMENTOS DE MANDO:1 = Clavija de enchufe a la red (Fig. 2) Al enchufar la máquina a través de la clavija de enchufe a la red eléctrica, la máquina se encuentra en primer lugar desconectada.2 = Pulsador funcional (Fig. 1) “Listo para el uso” / “Apagado” / “Parada” Este pulsador comprende tres funciones: a) “Listo para el uso” Accionando brevemente este pulsador se conecta el equipo en el modo de funcionamiento “listo para el uso”. Al mismo tiempo se encenderá el indicador piloto integrado b) “Apagado” Si se acciona este pulsador en el modo de funcionamiento “Listo para el uso” aprox. por 3 seg., la máquina se desconectará. Nota: Si la máquina no se utiliza durante un periodo de tiempo de aprox. 5 min., se apagará automáticamente. c) “Parada” Al accionar brevemente este pulsador mientras el mecanismo de corte está en marcha, se desconectará éste y se quedará parado. 3 = Pulsador de avance (Fig. 1) Este pulsador comprende dos funciones: a) Accionando brevemente este pulsador, el mecanismo de corte avanzará unos pocos segundos, por ejemplo, para sacar el material que aún se encuentra en el mecanismo de corte. Al mismo tiempo se encenderá el indicador piloto integrado . b) Si este pulsador se mantiene oprimido durante unos dos segundos, el mecanismo de corte avanzará de modo continuo, por lo que el máquina se podrá suministrar con material. Al mismo tiempo se encenderá el indicador piloto integrado 4 = Pulsador de retroceso (Fig. 1) El mecanismo de corte retrocede brevemente al accionar este pulsador. Al mismo tiempo se encenderá el indicador piloto integrado .5 = Barrera fotoeléctrica (avance) (Fig. 3) Inicia el proceso de desmenuzamiento en el momento de introducir material en la ranura de alimentación. Al mismo tiempo se encenderá el indicador piloto del pulsador de avance.6 = Indicador de control (Fig. 1) “Material atascado en el aparato” / “Barrera fotoeléctrica tapada por apertura de puerta o por conexión” Para el modo de proceder consulte la descripción correspondiente en el apartado “AVERÍA”. a) “Material atascado en el aparato” Se encenderá al introducir demasiado material en el mecanismo de corte. El mecanismo de corte se bloquea, retrocede a continuación un poco y se para. El motor se desconecta. b) “Barrera fotoeléctrica tapada por apertura de puerta” Se enciende si al abrir la puerta sigue habiendo material en la ranura de alimentación. El mecanismo de corte se para. El motor se desconecta. c) “Barrera fotoeléctrica tapada por conexión” Se enciende si al conectar la máquina sigue habiendo material en la ranura de alimentación. Traducción de Instrucciones de uso originales Übersetzung der Originalbetriebsanleitung Materiales especiales SímboloModeloX = no apropiado para el desmenuzamiento120 SC2 120 CC3/CC4/CC5/CC6 La destructora no se debe utilizar nunca como asiento ni como taburete. ¡Peligro de caída por rotura de material!CÓMO CONECTAR EL APARATO:Para conectar el aparato en “listo para el uso” proceda como sigue:- Accione brevemente el pulsador funcional (2). - El indicador piloto del pulsador funcional (2) se encenderá para la función “Listo para el uso”. - A continuación se puede empezar a alimentar el aparato con papel.ALIMENTACIÓN DE MATERIAL:Introduzca papel por la ranura de alimentación de papel (11) (Fig. 3) al mecanismo de corte.El aparato se conecta automáticamente a la marcha de avance, mete el material y se desconecta automáticamente después de haber nalizado la etapa de desmenuzamiento.Notas: Para el desmenuzamiento de láminas transparentes se tiene que conectar la máquina a mano en el modo de funcionamiento de avance (mantenga accionado el pulsador de avance (3) durante unos 2 segundos).Accionando brevemente el pulsador funcional (2) (función de “Parada”) se puede detener en todo momento la etapa de desmenuzamiento. Para continuar, mantenga accionado el pulsador de avance (3) durante 2 segundos.Si la máquina no se utiliza durante un periodo de tiempo de aprox. 5 min. se desconecta. ¡No introduzca nunca en el aparato más material del indicado como máximo (consulte el apartado “DATOS TÉCNICOS”)!En el caso de que se haya introducido de todos modos demasiado material en el mecanismo de corte, consulte en “AVERÍAS” en el apartado “MATERIAL ATASCADO EN EL APARATO”.ELEMENTOS DE MANDO:7 = Indicador de control (Fig. 1) “Engrasar mecanismo de corte” Se enciende cuando el mecanismo de corte de la versión Cross-Cut (cruzado) se tiene que engrasar. El proceso de engrase se tiene que conrmar con el pulsador de retroceso (4) (ver descripción en “MANTENIMIENTO DEL MECANISMO DE CORTE”).8 = Indicador de control (Fig. 1) “Puerta abierta” / “Avería eléctrica” a) “Puerta abierta” Se enciende si la puerta del armario inferior está abierta. El aparato se desconecta automáticamente y no se puede conectar mientras la puerta siga estando abierta. b) “Avería eléctrica” parpadea, si ha surgido una avería eléctrica en los sensores de la puerta. El aparato se desconecta. Avise al comercio especializado más cercano.9 = Indicador de control (Fig. 1) “Sobrecarga de motor” / “Avería eléctrica” Para el modo de proceder consulte la descripción correspondiente en el apartado “AVERÍA”. a) “Guardamotor” Se enciende cuando el motor se ha sobrecargado y desconectado. La máquina no se puede activar durante la fase de enfriamiento del motor. b) “Avería eléctrica” parpadea, si ha surgido una avería eléctrica dentro de la placa de circuitos impresos del sistema de mando. Al mismo tiempo se encenderá el indicador piloto del pulsador funcional (2). La máquina se desconecta. Avise al comercio especializado más cercano.10 = Indicador de control (Fig. 1) “Saco recolector de papel lleno” Se enciende cuando el saco recolector para papel está lleno y se tiene que vaciar. El mecanismo de corte para el desmenuzamiento de papel se desconecta. 11 = Ranura de alimentación de papel (Fig. 3)12 = Saco recolector para papel (Fig. 4)13 = Botellita de aceite (Fig. 6)CÓMO VACIAR EL SACO RECOLECTORPARA PAPEL (Fig. 4):En cuanto el saco recolector se haya llenado de papel, el aparato se desconectará. El indicador de control (10) se enciende. Proceda como sigue:- Abra la puerta. El indicador de control (8) se enciende. Si aún queda material en la ranura de alimentación, el indicador de control (6) se encenderá también ahora. - Saque el saco recolector (12) junto con el marco contenido en la unidad inferior de la carcasa, retire el saco y elimine el contenido. El indicador de control (10) se apaga.- Cuelgue el saco vaciado en el marco del saco y vuelva a introducir el saco con marco en la unidad inferior de la carcasa. Cierre la puerta. El indicador de control (8) se apaga. - Si el indicador de control (6) está encendido, confirme brevemente con el pulsador de avance (3). El material que se había quedado en la ranura de alimentación es desmenuzado y el indicador se apaga.Nota: ¡La máquina sólo funciona con la puerta cerrada!INDICADOR DINÁMICO DE CARGA:A n de evitar el atasco de material y, por lo tanto, lograr una destrucción continuada y efectiva de los soportes de datos, se indica - durante la etapa de desmenuzamiento - el grado momentáneo de carga del motor mediante una luz difusa, determinada por el color, en la ranura de alimentación, como sigue:Luz verde: Carga < 50%Luz amarilla: Carga 50 -75%Luz roja: Carga 75 -100% Fig. 1 Fig. 4Fig. 3

MANEJO Traducción de Instrucciones de uso originales Übersetzung der Originalbetriebsanleitung120 SC2 120 CC3/CC4/CC5/CC6 Fig. 5Fig. 6 91399 4 01/14 - Accione el pulsador de retroceso (4) y no lo suelte hasta que el indicador de control (7) se apague.- Cierre la puerta de nuevo.Una vez hecho esto, el mecanismo de corte comenzará automáticamente un ciclo de limpieza (avance/retroceso) y, a continuación, se desconecta. La máquina vuelve a estar lista para el uso. Si desea pedir el aceite especial, consulte el apartado “ACCESORIOS ESPECIALES”.FUNCIÓN AUTOMÁTICA DE AHORRO ENERGÉTICO: Si el aparato no se utiliza durante algún tiempo, se desconectará automáticamente tras unos 5 min. El indicador piloto del pulsador funcional (2) para “Listo para el uso” se apaga. Accione brevemente el pulsador funcional para reconectar.ELIMINACIÓN DEL APARATO USADO:Elimine el aparato usado al nal de su vida útil respetando siempre las normas medioambientales. No tire las partes de la máquina ni el embalaje con la basura doméstica.

ACCESSORIO ESPECIAL Denominación N° de pedidoSaco de plástico, 440x330x950x0,05 mm 99977Botellita de aceite, 110 ml 88035Inicación: En el caso de pedidos ulteriores de acces-orios especiales y de piezas de repuesto, rogamos se dirija a nuestro representante ocial.

MANTENIMIENTO / ELIMINACIÓN

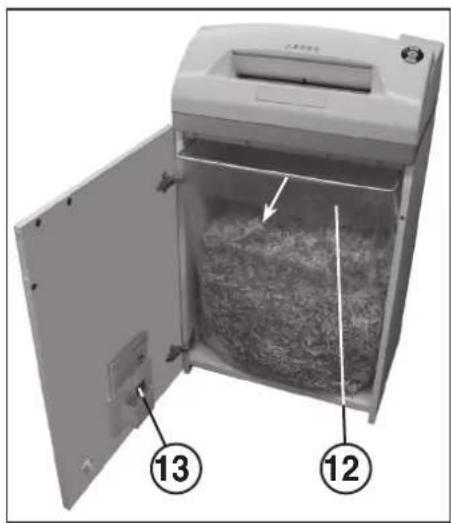

AVERIA LIMPIEZA DE LAS FOTOCÉLULAS (Fig. 5):En el caso de que se hayan quedado papeles adheridos en la ranura de entrada (p. ej. tras un atasco de papel) es posible que el aparato no se desconecte a causa de la fotocélula “tapada”.Puede retirar los trozos de papel o bien limpiar la fotocélula, alimentando el mecanismo de corte con una hoja de papel adicional, o activar la marcha de retroceso del aparato pasando, a continuación, brevemente un pincel sobre ambas “ópticas” de la fotocélula.MANTENIMIENTO DEL MECANISMO DE CORTE (CORTE CRUZADO/CROSS-CUT):Después de haber transcurrido un determinado tiempo de servicio, se deberá aplicar aceite en los mecanismos de corte cruzado. Si el indicador de control está encendido (7), proceda como sigue: Abra la puerta. El indicador de control (8) se enciende y el indicador piloto del pulsador de retroceso (4) así como el indicador de control (7) parpadean. Tome la botellita de aceite (13) (Fig. 6) situada en el soporte de la puerta y vuelva a cerrar la puerta. Distribuya un poco de aceite sobre una hoja de papel y, a continuación, introdúzcala por la ranura de alimentación de papel (11) al mecanismo de corte. El papel se mete y el aceite penetrará así en el mecanismo de corte.Nota:Para borrar el indicador,habrá que conrmareste proceso, después de haber engrasado el mecanismo de corte, como sigue:- Abra la puerta hasta que el indicador de control (8) se encienda. Los indicadores de control (7) y ( 4) parpadean. Traducción de Instrucciones de uso originales Übersetzung der Originalbetriebsanleitung MATERIAL ATASCADO EN EL APARATO:(Función de auto-retroceso) Si se produce un atasco debido a un exceso de material introducido, el aparato reacciona como sigue: - El mecanismo de corte se bloquea, retrocede a continuación un poco (material se libera) y se para. El motor se desconecta. El indicador de control (6) se enciende.Proceda como sigue: Papel atascado en la ranura de alimentación de papel (11)- Retire el papel retrocedido. - Una vez hecho esto, el mecanismo de corte avanzará automáticamente y desmenuzará el resto de papel contenido en el mecanismo de corte. El indicador piloto integrado del pulsador de avance (3) está encendido durante el avance. El indicador de control (6) se apaga.- Continúe con el desmenuzamiento introduciendo una cantidad menor de papel.- Si fuera necesario, conecte el mecanismo de corte a mano, alternando entre avance y retroceso, hasta que el material haya pasado por el mecanismo de corte y se haya desmenuzado.BARRERA FOTOELÉCTRICA TAPADA POR APERTURA DE PUERTA:Si al abrir la puerta se encontrara aún material en la ranura de alimentación, el motor se desconectará y el mecanismo de corte se parará. El indicador de control (6) se enciende.Cierre la puerta y conrme la situación accionando brevemente el pulsador de avance (3). El material restante se introducirá en el mecanismo de corte para ser desmenuzado.BARRERA FOTOELÉCTRICA TAPADA POR CONEXIÓN: Si al conectar la máquina hubiera material en la ranura de alimentación, el indicador de control se enciende (6). Retire el material y conrme la situación accionando brevemente el pulsador de avance (3).GUARDAMOTOR: Si el motor se sobrecarga, se desconectará. El indicador de control (9) se enciende.Deje enfriar el aparato unos 25-40 minutos y vuelva a activar entonces el aparato.AVERÍA ELÉCTRICA: Si el indicador de control (9) parpadea en combinación con el indicador piloto del interruptor funcional (2) o sólo el indicador de control (8), signica que ha surgido una avería eléctrica. Con lo que el aparato no se puede activar.Avise en este caso al comercio especializado más cercano.LISTA DE VERIFICACIÓN EN LAS AVERÍAS:Si el aparato no funciona, compruebe los siguientes puntos: - ¿Se ha conectado la clavija de enchufe a la red de corriente eléctrica?- ¿Está la puerta cerrada?- ¿Esta el saco recolector de papel lleno? Siga las instrucciones en el apartado “CÓMO VACIAR EL SACO RECOLECTOR”.- ¿Hay material atascado en el aparato? Siga las instrucciones en el apartado “MATERIAL ATASCADO EN EL APARATO”.- ¿Se ha sobrecargado el motor? Consulte el apartado “GUARDAMOTOR”.Si su aparato presenta otro problema distinto a los alistados anteriormente, notifíquelo al comercio especializado más cercano.* referido a papel formato A4 70g/m a 230V/50Hz Modelo Datos de conexión a la red tensión de conexión/frecuencia · consumo de corriente · potencia intimus 120SC2 220-230V/50Hz · 7,8 A · 1,8 kW 120V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120SC2 220-230V/50Hz · 7,8 A · 1,8 kW 120V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC3 220-230V/50Hz · 7,8 A · 1,8 kW 120V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC4 220-230V/50Hz · 7,8 A · 1,8 kW 120V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC5 220-230V/50Hz · 7,8 A · 1,8 kW 120V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC6 220-230V/50Hz · 7,8 A · 1,8 kW 120V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW Modelo Tipo Ancho de corte Rendimiento de corte Ancho de Nivel de ruídos Dimensiones Peso papel papel trabajo A x F x A intimus 120SC2 227-6S 5,8 mm 35-38 hojas* 310 mm aprox. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus 120SC2 227-4S 3,8 mm 31-33 hojas* 310 mm aprox. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus 120CC3 227-4C 3,8x36 mm 23-25 hojas* 310 mm aprox. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC4 227-2C 1,9x15 mm 15-17 hojas* 310 mm aprox. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC5 227-1C 0,8x12 mm 10-12 hojas* 310 mm aprox. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC6 227-1CF 0,8x4,5 mm 7-8 hojas* 310 mm aprox. 57 dB(A) 535 x 395 x 980 mm 47 kg Fusible previo (lento): 220-230V = 10 A / 120V = 15 A / 100V = 18 A120 SC2 120 CC3/CC4/CC5/CC6
