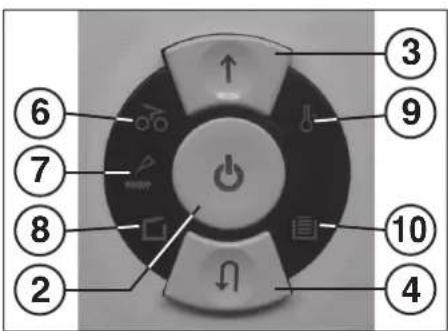

РАБОТА С МАШИНАТАПУСКАНЕ В ЕКСПЛОАТАЦИЯ Фиг. 1 Фиг. 2 Фиг. 3 УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:1 = Щепсел (Фиг. 2) Свързвайкимашинатапосредствомщепселакъмелектрическатамрежа,първоначалномашинатасенамиравизключеносъстояние.2 = Функционален бутон (Фиг. 1) “Готовност за работа“ / “Изкл.“ / “Стоп“ Тозибутонобхващатрифункции: a) “Готовност за работа “ Чрез кратко натискане на този бутон машинатасепревключваврежим“Готовност Едновременно с това светва вградения светодиодениндикатор

Ако този бутон бъде задържан натиснат за около 3 сек. в режим “Готовност за работа“,машинатасеизключва. Указание: При неизползване на машината за период от около 5 мин., машината автоматичносеизключва.в) “Стоп“ Чрез кратко натискане на този бутон при работещ режещ механизъм, същия сеизключваиспира.3 = Бутон за предвижване напред (Фиг. 1) Тозибутонобхващадвефункции: a) Чрезкратконатисканенатозибутонрежещия механизъм се задвижва за няколко секундив посока напред, напр. за да се извадихартията останала в режещия механизъм. Едновременно с това светва вградения светодиодениндикатор . б) Ако този бутон са задържи натиснат около две сек., режещия механизъм работи продължителновпосоканапредимашинатаможедабъдезаредена.Едновременностовасветвавградениясветодиодениндикатор 4 = Бутон за връщане (Фиг. 1) Принатисканенатозибутонрежещиямеханизъм се придвижва кратковременно в обратна посока. Едновременно с това светва вградениясветодиодениндикатор 5 = Фотоклетка (движение напред) (Фиг. 3) Стартира процеса на раздробяване, когато в джоба за подаване бъде вкаран материал зараздробяване. Едновременно с това светвасветодиодния индикатор на бутона запридвижваненапред.6 = Контролна лампа (Фиг. 1) “Уреда е задръстен с материал за раздробяване“ / “Фотоклетката действа при отваряне на вратата или при включване“ За принципа на действие виж съответнотоописаниевглава“ПОВРЕДА“. a) “Уреда е задръстен с материал за раздробяване“ Светва, когато в режещия механизъм се подаде твърде много материал. Режещиятмеханизъм блокира, след това се завъртамалкообратноиспира.Електродвигателятсеизключва. б) “Задействане на фотоклетката при отваряне на вратата“ Светва, когато при отваряне на вратичката все още има материал в джоба за подаване. Режещият механизъм спира.Електродвигателятсеизключва. в) “Задействане на фотоклетката при включване“ Светва, когато при включване на машинатавсеощеимаматериалвджобазаподаване.ПреводнаоригиналнатаинструкциязаексплоатацияÜbersetzungderOriginalbetriebsanleitung СимволМоделX =неепредназначензараздробяванеСпециални материали120 SC2 120 CC3/CC4/CC5/CC6 Шредерът не трябва да се използва за сядане или като опора за качване. Опасност от падане в следствие на счупване на материала!ВКЛЮЧВАНЕ НА МАШИНАТА:Завключваненамашинатав“готовностзаработа“процедирайтекактоследва:- Краткотрайно натиснете функционаленбутон(2).- Светва светодиодния индикатор нафункционалниябутон(2)за“Готовностзаработа“.- Машинатаможедабъдезахранена.ПОДАВАНЕ НА МАТЕРИАЛ ЗА РАЗДРОБЯВАНЕ:Подайте хартия врежещиямеханизъмпрезджобазаподаваненахартия(11)(Фиг.3).Машината автоматично се включва надвижение напред, издърпва материала иследпроцесанараздробяванесеизключваавтоматично.Указания: Зараздробяванетонабезцветнифолиа машината трябва да бъде включенаръчно на движение напред (задръжте заоколо2сек.натиснатбутоназапредвижваненапред(3)).Чрез краткотрайно натискане на функционалния бутон (2) (функция “Стоп“) по всяко време може да бъде прекъснат процесанараздробяване.Запродължаванезадръжтенатиснатзаоколо2сек.бутоназапредвижваненапред(3).Принеизползваненамашинатазапериодотоколо5мин.,тяавтоматичносеизключва.Никога не подавайте на машината повече от определеното максимално количество материал (съблюдавайте “ТЕХНИЧЕСКИ ДАННИ“)!Ако въпреки това в режещия механизъм попадне твърде много материал, вижте “ПОВРЕДИ“ в “ЗАДРЪСТВАНЕ С МАТЕРИАЛ“.УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:7 = Контролна лампа (Фиг. 1) “Смажете режещия механизъм“ Светва, когато режещия механизъм от версията Cross-Cut трябва да бъдесмазан. Процеса на смазване трябвадабъдепотвърденсбутоназавръщане (4) (виж описанието в “ОБСЛУЖВАНЕ НАРЕЖЕЩИЯМЕХАНИЗЪМ“).8 = Контролна лампа (Фиг. 1) “Отворена врата“ / “Повреда на вратичката“a)“Отворена врата“ Свети,когатоеотворенавратичкатана долния шкаф. Машината сеизключваавтоматичноинеможедабъдестартирана,докатовратичкатастоиотворена.б)“Електрическа повреда“ Мига, когато има електрическа повреда в сензорната техника навратичката.Машината сеизключва.Моля,уведометеВашиятърговец.9 = Контролна лампа (Фиг. 1) “Претоварване на електродвигателя“ / “Електрическа повреда“ За принципа на действие виж съответното описание в глава“ПОВРЕДА“.a)“Защита на електродвигателя“ Светва, когато бъде претоварен електродвигателя и се е изключил. Машината не може да бъде стартирана по време на фазата на охлажданенаелектродвигателя.б)“Електрическа повреда“ Мига, когато има електрическа повреда в платката за управление. Едновременно мига светодиоднияиндикатор на функционалниябутон (2). Машината се изключва.Моля,уведометеВашиятърговец.10 = Контролна лампа (Фиг. 1) “Препълнена торба за улавяне на хартията“ Светва, когато торбата за улавяне на хартията е пълна и трябва да бъдеизпразнена. Режещият механизъм зараздробяваненахартиясеизключва.11 = Джоб за подаване на хартия (Фиг. 3)12 = Торба за улавяне на хартия (Фиг. 4)13 = Резервоар за масло (Фиг. 6)ИЗПРАЗВАНЕ НА ТОРБАТА ЗА УЛАВЯНЕ НА ХАРТИЯТА (Фиг. 4): Ако е запълнена торбата за улавяне на хартията, машината се изключва. Контролнаталампа(10)светва.Постъпвасетака:- Отворете вратичката. Контролната лампа(8)светва.Аковджобазаподаванеима останалматериалсветвадопълнителнои контролнаталампа (6). - Извадете от долната част на корпуса торбатазаулавяне(12)заедносрамката заторбата,свалететорбатаиизхвърлете съдържанието.Контролнаталампа (10)изгасва.- Окачете изпразнената торба на рамката за торбата и отново поставете торбата с рамката в долната част на корпуса.Затворетевратичката.Контролнаталампа(8)изгасва.- Ако контролната лампа (6) свети,краткотрайно натиснете бутона запридвижване напред (3). Останалият материал в процепа за подаване се раздробяваииндикатораизгасва.Указание: Машината работи само призатворенавратичка!ДИНАМИЧЕН ИНДИКАТОР ЗА НАТОВАРВАНЕ: Задасеизбегнезадръстванесматериали такадасепостигнепостоянноиефективно унищожаваненаносителинаданни,повремена процеса на раздробяване, моментнатастепеннанатоварваненаелектродвигателясе индикира посредством определенацветна, разсеяна светлина в процепа заподаване,кактоследва:Зеленасветлина: натоварване<50%Жълтасветлина: натоварване50-75%Червенасветлина:натоварване75-100%

91399 4 01/14 - Натиснете бутона за връщане (4) и го задръжте,докатоугаснеконтролнаталампа (7).- Затворетеотнововратичката.Режещият механизъм започва автоматично цикълана почистване (движение напред/назад) и след товаизключва. Машината отново е готова за работа. Вслучай на последваща поръчка на специално масловижв“ДОПЪЛНИТЕЛНИПРИНАДЛЕЖНОСТИ“.АВТОМАТИКА ЗА ПЕСТЕНЕ НА ЕНЕРГИЯ:Ако машината не се използва известно времетя автоматично се изключва след около 5 мин.Светодиодниятиндикаторнафункционалниябутон(2) за “Готовност за работа“ изгасва. За включванеотновонатиснетезакраткофункционалниябутон..ИЗХВЪРЛЯНЕ НА МАШИНАТА:Изхвърлетемашинатаследизтичаненаживотай на експлоатация спазвайки правилата заопазваненаоколнатасреда.Неизхвърляйтечасти от машината или опаковката заедно сбитовитеотпадъци.

ТЕХНИЧЕСКИ ДАННИ ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ Обозначение № за поръчкаПластмасовичували,440x330x950x,005мм 99977Шишенцезамасло110мл 88035 Препоръка: За допълнителна поръчка на принадлежностиилирезервничастисеобръщайтекъмдоставчиканаоборудването. РАБОТА С МАШИНАТА / ИЗХВЪРЛЯНЕ НА БРАКУВАН УРЕД

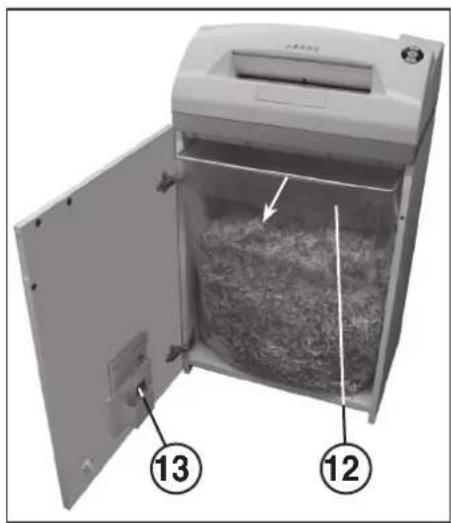

Фиг. 5Фиг. 6ПОЧИСТВАНЕ НА ФОТОКЛЕТКИТЕ (Фиг. 5):Ако във входния отвор останат частици хартия (напр.следзадръстванесхартия)евъзможно,уредаданесеизключвазаради“скритите“фотоклетки.Можетедаотстранитехартиенитепарченца,съответнодапочистите фотоклетката,като подадетев режещия механизъмновлистхартияилидавключитемашината надвижениеназаденходисчеткадапочиститекраткодвете“очи“нафотоклетката.ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ (CROSS-CUT):Cross-Cut-режещите механизми трябва дабъдат смазвани през определен период наексплоатация.Акосветнеконтролнаталампа(7),процедирайтепоследнияначин:Отворетевратичката.Контролнаталампа (8)светиисветодиоднияиндикаторнабутоназапридвижване назад (4), както и контролната лампа (7) мигат. Свалетерезервоаразамасло(13)(Фиг.6)отдържачанавратичкатаиотновозатворетевратичката.Върхулистхартияразпределетемалкомаслоиподайтесъщия през джоба за подаване на хартията (11) къмрежещиямеханизъм.Хартията се поема и по тозиначинмаслото попада врежещиямеханизъм.Указание: За да изгасне индикатора е необходимо след процеса на смазване на режещия механизъм, този процес да бъде потвърден както следва: - Отворетевратичкататолковашироко,докатосветне контролнаталампа(8).Контролнителампи(7)и (4)мигат. Преводнаоригиналнатаинструкциязаексплоатация ÜbersetzungderOriginalbetriebsanleitung ЗАДРЪСТВАНЕ НА УРЕДА С РАЗДРОБЕН МАТЕРИАЛ:(функция Auto-Reverse)Ако в следствие подаването на твърде многоматериал се получи задръстване, машинатареагирапоследнияначин:- Режещият механизъм блокира, след това сезавърта малко в обратна посока (материала се освобождава) и остава неподвижен. Електродвигателят се изключва. Контролнаталампа (6)светва.Постъпвасетака:Остатъци от хартия в джоба за подаване на хартията (11)- Отстранетевърнататахартия.- Режещиятмеханизъмсегатръгваавтоматичнонапред и раздробява хартиените остатъци застаналиврежещиямеханизъм.Повремена придвижването напред свети светодиоднияиндикаторнабутоназапридвижваненапред(3).Контролнаталампа (6)изгасва.- Продължете раздробяването с по-малкоколичествохартия.- Ако е необходимо, превключвайте ръчнорежещия механизъм на движение напред иназад, докато материала за раздробяванепреминеибъдераздробеннапълно.ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ОТВАРЯНЕ НА ВРАТАТА:Ако при отваряне на вратичката все още имаматериалвджобазаподаванеелектродвигателя се изключва и режещия механизъм спира. Контролнаталампа(6)светва. Затворетевратичкатаипотвърдетесъстоянието с кратко натискане на бутона за придвижваненапред(3).Наличниятматериалзараздробяване се подава на режещия механизъм и се раздробява.ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ВКЛЮЧВАНЕ: Ако при включване на машината все още има материал в джоба за подаване, светваконтролнаталампа(6).Премахнетематериалаипотвърдетесъстояниетос кратко натискане на бутона за придвижваненапред(3).ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ: Ако електродвигателя се претовари, той се самоизключва.Контролнаталампа (9)светва.След време на охлаждане от ок. 25-40 минути,можеотноводавключитеуреда.ЕЛЕКТРИЧЕСКА ПОВРЕДА:Ако мига контролната лампа (9) заедно съссветодиодния индикатор на функционалния бутон (2) или контролната лампа (8) има електрическа повреда. Машината не може дабъдевключена.Втозислучай,моляуведометеВашиятърговец.КОНТРОЛЕН ЛИСТ ПРИ ПОВРЕДИ:Акоуреданеработи,проверетеследнитеточки:- включенлиещепселавконтакта?- затвореналиевратичката?- препълнена ли е торбата за улавяне на хартията? Следвайте инструкциите в “ИЗПРАЗВАНЕ НАТОРБАТАЗАХАРТИЯ“.- задръстен ли е уреда от раздробения материал? Следвайтеинструкциитев“ЗАДРЪСТВАНЕНА УРЕДАСРАЗДРОБЕНМАТЕРИАЛ“- биллиепретоваренелектродвигателя? вижтев“ЗАЩИТАНАЕЛЕКТРОДВИГАТЕЛЯ“. Ако нито една от точките не помага да отстраните повредата, обърнете се към Вашия търговец. Модел Тип Ширина на рязане Производителност при рязане Работна ширина Ниво на шума Размери Тегло хартия хартия ШxДxВ intimus 120SC2 227-6S 5,8мм 35-38листа* 310мм ок.57dB(A) 535x395x980мм 46кг intimus 120SC2 227-4S 3,8мм 31-33листа* 310мм ок.57dB(A) 535x395x980мм 46кг intimus 120CC3 227-4C 3,8x36мм 23-25листа* 310мм ок.57dB(A) 535x395x980мм 47кг intimus 120CC4 227-2C 1,9x15мм 15-17листа* 310мм ок.57dB(A) 535x395x980мм 47кг intimus 120CC5 227-1C 0,8x12мм 10-12листа* 310мм ок.57dB(A) 535x395x980мм 47кг intimus 120CC6 227-1CF 0,8x4,5мм 7-8листа* 310мм ок.57dB(A) 535x395x980мм 47кг Модел Данни за захранване от мрежата захранващонапрежение/честота•потреблениенаел.енергия•мощност intimus 120SC2 220-230V/50Hz•7,8A•1,8kW 115-125V/60Hz•12,0A•1,4kW 100V/50/60Hz•18,0A•1,8kW
