РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Pro 100 CP4 Intimus

Veuillez dire mode d'emploi avant la mise en service!

< La machine ne doit pas etre utilisee par plusieurs personnes en meme temps! La conception des elements de sécurité repose sur une mise en service sans danger pour "L'utilisation de la machine par une seule personne".

<Ne pas effectuer d'autres activités sur la machine (par ex. nettoyage...) durant le procedede destruction!

< La machine n'est pas un jouet et ne convient pas pour ettreutiliseepar des enfants! Le concept global de sécurité (dimensions, orifices d'alimentation,mises hors circuit de sécurité,etc.)de cette machine ne fournit aucune garantie pour une manipulation sans danger par les enfants.

< Risque de blessure! N'approchez jamais du bloc de coupe les vete-ments amples, colliers, cheveux longs, cravates etc!

< Risque de blessure! N'introduisez jamais les doigs dans l'ouverture!

< En cas de danger, arreter la machine par l'interrupteur principal, ou par l'interrupteur d'urgence, ou débranchez la machine!

< Debrancher le raccordement réseau avant d'ouvrir l'installation! Les travaux de réparation doivent être effectuels uniquement par un spécialiste!

UTILISATION

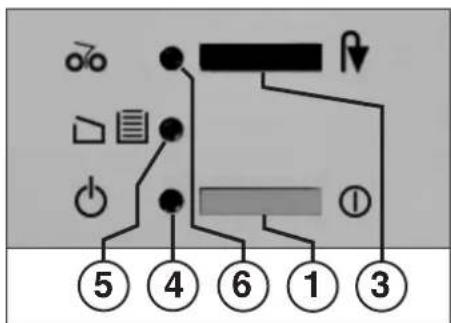

ÉLÉMENTS DE COMMANDE:

1 = Interrupteur à pousoir (fig. 1)

« Prêt à fonctionner » / « Arret »

Cette touche comprend deux fonctions:

a) « Prêt à fonctionner »

Frapper brievement sur cette touche pour commuter la machine sur « pret a fonctionner »

b) « Arrêt »

Maintenir enfoncée cette touche dans l'etat « prét à fonctionner » pendant env. 3 secondes pour éteindre la machine.

Remarque: La machine s'eteint automatiquement en cas de non utilisation pendant un laps de temps d'environ 5 minutes.

2 = Barrière lumineuse

(marche avant) (fig. 2)

Démarre la procédure de broyage dés qu'une feuille de papier est introduite dans la rainure d'admission.

3 = Interrupteur à pousoir (fig. 1)

« Marche arrêté »/ « Stop »

Cette touche comprend deux fonctions :

a) « Marche arrêté »

Si cet interrupteur est actionné, le bloc de coupe fonctionne en marche arrêté.

b) « Stop »

Si cette touche est brièvement tapoée alors que le bloc de coupe est en marche, celui-ci s'éteint et s'arrête.

Remarque : en cas de nouvel actionnement lorsquela barrière lumineuse est occupée, le bloc de coupe fonctionne de nouveau en marche avant et poursuit le procedede destruction.

4 = Voyant de contrôle (fig. 1)
« prét à fonctionner »
S'allume lorsque vous actionnez l'interrupteur à pouvoir (1).
5 = Voyant de contrôle (fig. 1)
« récipient plein »/ « porte ouverte »
a) Clignote, lorsque le recipient est plein et doit être vide. La machine s'arrête alors automatiquement.
b) S'allume lorsque la porte est ouverte. La machine s'arrete automatiquement et ne peut etre remise en marche tant que la porte reste ouverte.
6 = Voyant de contrôle (fig. 1)
《Bourrage》/《Stop》
S'allume si
a) trop de papier a ete introduit dans le bloc de coupe. Le bloc de coupe se bloque et s'arrete. Le moteur est eteint.
b) l'interrupteur à pouvoir (3) est actionné alors que le bloc de coupe est en marche. Le bloc de coupe est et eint et s'arrene.

INTRODUCTION DE PAPIER:

• Appuyer sur l'interrupteur à pouvoir (1) (fig. 1) de la machine. Le voyant de contrôle (4) (fig. 1) s'allume.
• Introduire le papier au bloc de coupe.
• La machine se met automatiquement en marche avant et déduit le papier. Àpres cette opération de destruction, la machine s'arrête automatiquement.

MISE EN MARCHE

DOMAINES D'UTILISATION:

Le destructeur de documents intimus 100SP2/ CP4/CP5/CP6/CP7 est un apparéil destiné à détruire des documents courants.

La machine doit uniquement etre utilise pour broyer du papier!

Le broyage de supports de données d'autres types, comme pour les modèles avec une largeur de coupe 0.8x12 mm

(CP6) ou 0,x4,5 mm (CP7), ou bien encore d'agrafes et de trombones

risque de cause des blessures sur la personne (par exemple par l'établissement de salariés solides etc.) et d'entrainer des dégats sur la machine (par exemple la destruction du bloc de coupe).

INSTALLATION:

• Deballer et installer la machine.
• Mettre le sac en plastique dans la corbeille.
• Brancher la machine (voir les données de sécurité électricque sous „CARACTERISTQUES TECHNIQUES").

Les grilles permettent une aération de l'appareil, par conséquent ne pas couvrir!

Le branchement electrique de I'appareil doit etre accessible!

L'installation doit être mise en place obligatoirement dans un local fermé et tempéré (10 - 25°C)!

UTILISATION

Remarque: Afin d'obtenir un résultat toujours correct de coupe concernant la taille des particules et pour obtaining donc les niveaux de sécurité conformes à DIN 66399 indiqués dans le prospectus, la matière à découvert doit être toujours alimentée à angle droit par rapport au coupee et en quantité adaptée dans la zone centrale de la cavité d'alimentation.

Ne chargez jamais la machine d'une quantite de papier supérieure a celle indiquee dans les dates techniques!

Si jamais trop de papier est introduit au bloc de coupe, voir les instructions sous: "EN CAS DE BOURRAGE".

fig. 3

fig.1

fig. 2

UTILISATION

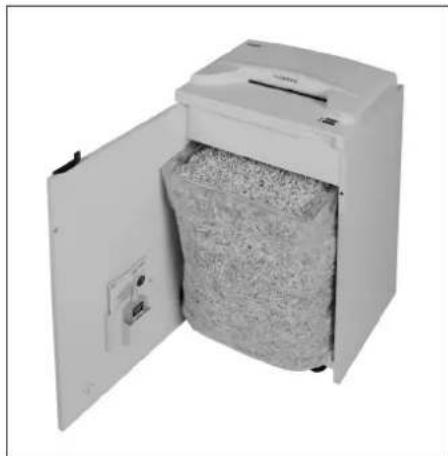

POUR VIDER LE

SAC DE RÉCEPTION (Fig. 3):

Si le sac de reception est plein, la machine s'eteint. Levoyant de contrôle « Récipient plein » / « Porto ouverte » (5) (fig. 1) clignote. Afin de signaler l'arret du bloc de coupe, levoyant de contrôle « Bourrage » / « Arret » (6) s'allume simultanément.

Vider alors le sac de réception comme suit:

• Ouvrir la porte et tirer vers l'extérieur le cadre avec le sac.
• Retirer le sac plein et le vider.
• Placer le sac vide de par l'intérieur dans le cadre en le laissant dépasser d'environ 10 cm du cadre.
• Replacer le cadre avec le sac de réception et fermer la porte. Le voyant de contrôle (5) (fig. 1) sèteint.
• Actionner brievement l'interrupteur a pouvoir « Marche arriere » / « Arrêt » (3). Le bloc de coupe réduit en morceaux le reste se trouvant dans la cavité d'alimentation, puis s'éteint. Le voyant de contrôle (6) s'éteint. La destruction ultérieure peut désormais être poursuivie.

Remarque: La machine ne fonctionne qu'vec la porte fermée!

ENTRETIEN

ENTRETIEN DU BLOC DE COUPE:

(coupe-croisiée)

Après environ 15 minutes de fonctionnement continu, il est recommendé d'enclencher la marche arrière pendant 15 à 20 secondes environ et vaporiser un peu d'huile spéciale livrée avec la machine sur le bloc de coupe.

MODE AUTOMATIQUE

ECONOMIE D'ENERGIE:

Lorsque la machine n'est pas utilisé pendant un certain temps, elle s'eteint automatiquement après environ 5 minutes. Le voyant de contrôle (4) indiquant « pré à fonctionner » s'eteint. Actionner brièvement l'interrupteur manometrique (1) pour remettre la machine en marche.

fig. 4

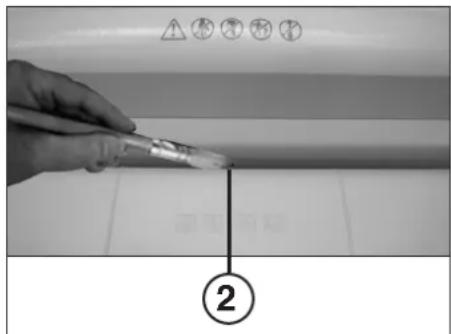

NETTOYAGE DES

CELLULES PHOTO-ÉLECTRIQUES (fig. 4):

Il est possible que des morceaux de papier restent dans la rainure d'admission (par exemple après un bourrage) et empêchent la barrière lumineuse de stopper l'appareil.

Vou pouve enlever ces morceaux de papier ou nettoyer les cellules photo-électriques, soit en faisant passer une nouvelle feuille dans l'appareil, soit en déclenchant la marche arriere et en passant un pinseau sur les "yeux" des deux cellules photo-électriques.

COMMENT REMEDIER AUX PETITES PANNES

EN CAS DE BOURRAGE:

Si un bourrage arrive par l'introduction de trop de papier, la machine réagit comme suit:

• le système de coupe bloque, se met en marche arrrière pour débloquer le matériel et s'arrête.
• Le moteur s'arrête automatiquement.
  Levoyant de contrôle (6) (fig.1)sallume.

Proceder comme suit:

• Actionner l'interrupteur à pouvoir « Marche arrrière » / « Arrêt » (3) de manière prolongée et retireur simultanément le document ejecté de la machine.
• Avec avoir retiré le bourrage, le bloc de coupe fonctionne automatiquement en marche avant, réduit en morceaux le reste se trouvant dans la cavité d'alimentation, puis s'éteint. Le voyant de contrôle (6) (fig. 1) s'éteint.

Remarque: s'il est impossible de-retirer le bourrage, l'interrupteur a pouvoir « Marche arrriere » / « Arret » (3) doit de nouveau etre brievement actionné. Le bloc de coupe repête àpresent automatiquementle procédé décrit precedemment jusqu'à ce que le reste de papier se trouvant dans le bloc de coupe soit passé.
- Retirer les documents relachés de la machine et recommencer à détruire avec une quantité moins importante de papier.

PROTECTION DU MOTEUR:

Si le moteur est surcharge, il s'arrête automatique-ment. Déconnecter l'appareil à l'aide de l'interrupteur à pouvoir (1) (fig. 1).

Après un temps de refroidissement de 15 à 20 minutes (selon la température ambiente) vous pouvez recommencer à détruire.

PROCEDURE EN CAS DE

MAUVAIS FONCTIONNEMENT:

Si I'appareil ne fonctionne pas, veuillez effectuer les contrôles suivants:
- La fiche électrique est-elle convenablement branchée dans la prise?

Branchement électric: commutateur principal bipopulaire, fiche de contact interne, cable électric à part

• Est ce que l'interrupteur à pouvoir (1) est enclenché?
  -La port est-elle fermée?
• Le récipient est-il plein?

Le récipient doit être vidé.
- L'appareil est-il bloqué par un bourrage de papier?

Suivez alors les instructions données à la rubrique "BOURRAGE".
- L'effort fourni par le moteur a-t-il ete excessif?

Attendez alors qu'il refroidisse puis demarrer le à nouveau.

Si aucum des différents contrôle indiqués cidesus ne donne de résultat, veuillez contacter voireagent.

CHARACTERISTIQUES TECHNIQUES

Largeur de coupe:

100SP2:3,8 mm (en bandes)

100CP4: 3,8x36 mm (coupe croisé)

100CP5: 1,9x15 mm (coupe croisé)

100CP6: 0,8x12 mm (coupe croisée)

100CP7: 0,8x4,5 mm (coupe croisée)

Capacité de coupe:

100SP2: 23-25 feuilles (70g/m)

100CP4: 18-20 feuilles (70g/m)

100CP5: 13-15 feuilles (70g/m)

100CP6: 8-10 feuilles (70g/m)

100CP7: 5-6 feuilles (70g/m)

Tension de ligne: 230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Fusible:

230V/240V/50Hz:

120V/100V/50/60Hz: 20 A (à action retardée)

Largeur de travail: 260 mm

Niveau de bruit: ca. 54 dB(A)

Puisance:

100SP2, 100CP4-CP6: 1,1 kW

100CP7: 1,5 kW

Dimensions: (LxPxH): 490x430x870 mm

Poids: ca. 43 kg

ACCESSIONS

Désignation

Sac en plastique, 440 × 330 × 950 × 0.05 ~mm

Flacon d'huile special, 110 ml (coupe croisée)

Notez: Pour les accessoires et pièces détachées, veuillez contacter vous agent.

Ordre-No.

99977

88035

ELIMINATION

En fin de vie, éliminez toujours la machine de façon conforme à l'environnement. Ne

jetez aucun composant de la machine ou de son emballage dans les ordures menagères.
