BRUKSANVISNING 2774S Intimus

< Apparatet ma seks betjenes av flere personer samtidig!

Sikkerhetsinnretningene er konstreurt for risikofri betjening av en person.

Sakerhetsorganen ar byggda for att kunna garantera riskfri enmansmanovrering

< Skaderisk! Lõst atsittande kläder, slips, smycken, langt hå och andra lõsa foremål maste hällas borta frän inmat-ningsöppningen!

<Medan papperet rivs sonder fár inga andra arbeten (t.ex. rengöring) utforas pa maskinen!

Skaderisk! Stickinte in fingrarna i inmat-ningsoppningen!

< Maskinen ar ingen leksak och ar inte lampad att anvandas och brukas av barn!

<Om fara uppSTAR: Stoppa omedelbart maskinen genom att sla fran huvudstrombrytaren,trycka Nodstopp ellr dra ur natsladden!

< Dra ur natsladden innan maskinen oppnas! Reparationer far endast utforas av fackman!

HANDHAVANDE

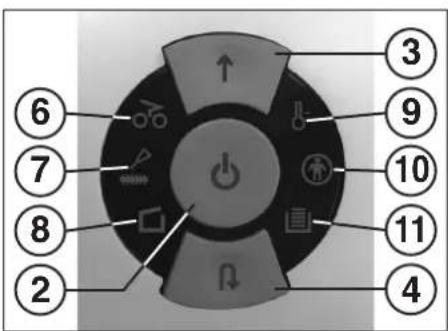

MANÖVERELEMENT:

1 = Nätkontakt (bild 2)

När maskinen ansluts med nätkontakten till elnätet ar maskinen i "Sleep"-lage.

Närdenhär knappenvidrörsi"Sleep"-lage slas maskinen om till "Driftfardig"-lage..

I lage "Driftfardig" tands smtidigt den integrader lysdioden

a) "Sleep"-lage

När den har knappen hälls intryckt i ca.3 sekunderiläge "Driftfardig" slas maskinen om till "Sleep"-läge.

Observera: Om maskinen inte används pa ca. 30 minutes slar den automatiskt om till "Sleep"-lage.

b) "Stopp"-funktion

Om den har knappen vidrors kort medan skarverket ar aktiverat stangs detta av och star stilla.

Denna knapp har två Funktioner:

a) När den har knappen vidrós kört kör skáverket framát iett par sekunder, t.ex. foratt rensabort pappersbitar som fastnat innate i skáverket.

b) När den har knappen hälls intrycktlängre an ca. tvä sekunder kör skärverket framatutan att stanna och maskinen kan laddas med nytt material. Samidigt tanden integrerade lysdioden

4 = Bakatknapp (Fig. 1)

När den har knappen vidrørs backar skärverket Samtidigt tands den integrerade lysdioden

Observera: Skarverket kör bakatendast salänge som knappen halls intryckt (knapp-funktion).

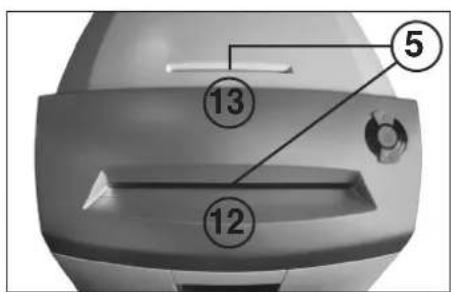

5 = Fotocell (Framatköring) (Fig. 3)

Sätter igäng sönderskärningen sa snart materialet laggs in i ett av de báda inmat-ningsöppningarna.

6 = Kontrollampa

"Materialstockning"(Fig.1)

Tänds nar für mycket material har matats fram till skärverket. Skärverket ar blockerat, backar direfter en bit och stannar. Motorn stängs av.

7 = Kontrollampa

Smorj skarverket (Fig.1)

Tänds nár skärverket i Cross-Cut-versionen maste smörjas. Oljningen mäste kvitteras (se "UNDERHÄLL SKÄRVERK").

8 = Kontrollampa

"Karl saknas" (Fig. 1)

Tänds nar uppsamlingskarlet inte ar helt inskjutet. Maskinen stängs av automatiskt nar karlet tas bort och kan inte starta om karlet inte ar pa plats.

IDRIFTTAGNING

ANVÄNDNINGSOMRADEN:

Dokumentforstörare intimus 26SC2/CC3 //

32SC2/CC3 ar en maskin vars fonction ar att skara sönder av alla slags Dokument samt datamedia som CD-skivor, DVD och kreditkort.

Maskinen fär endast användas till att Förstora papper och kreditkort samt CD-skivor och DVD!

Vid forsok att skara sönder andra slags datamedia kan skador uppstapa apparaten (t.ex. kan skarverket etc. forstoras).

INSTALLATION:

• Packa upp maskinen och ställ den på plats.
• Lagg in plastssacken i uppsamlingslaan.
• Anslut maskinens stickkontakt till att natttag (uppgift om vilenk sakring som kravs, se „TEKNISKA DATA" nedan).

Apparatens nātansluttingar maste
vara fritt tillganglia!
Maskinen bör endast anecdas i slutet
och tempererat rum (10-25 °C)!

HANDHAVANDE

9 = Kontrollampa

"Motoroverbelastning" (Fig. 1)

Tnds nar motorn ar overbelastad och har slagit fran. Maskinen kan inte startas under motorns avkylningsfas.

10 = Kontrollampa

"Anvandarsparr aktiverad" (Fig. 1)

Tänds nar användarsparren har utlõst. For avaktivering av användarsparren se bruksanvising under rubrik "INKOPPLING AV MASKIN".

11 = Kontrollampa

Karl fullt(Fig.1)

Tands nar uppsamlingskarlet ar fullt och maste tommas. Samtidigt stangs maskinen av automatiskt.

12 = Inmatningsöppning papper (Fig. 3)
13 = Sakerhets-inmatningsöppning (Fig. 3)
14 = Uppsamlingskärl papper (Fig. 4)
15 = Uppsamlingsskål CD/DVD (Fig. 4)
16 = Oljekarl (Fig. 6)

Dokumentforstöraren fär inte i nagot fall användas att sitta aller stiga pa. Fallrisk på grund av materialbrott!

Fig. 1

Fig. 2

Fig. 3

HANDHAVANDE

INKOPPLING AV MASKIN:

Observera: Vid leveransen av maskinen ar Funktion anvandarsparr franslagen.

For information om aktivering och avstängning av användarsparren var vänlig se beskrivningen under "ANVANDNING AV ANVANDARSPARREN".

For att koppla in maskinen gä till "driftfardig" och gör på foljande satt beroende på den programmerade inställingen:

Inställning "Användarsparr avständ"

• Tryck kort pa funktionsknappen (2),
• Funktionsnappens (2) lysiod lyser for "Driftsfardig".
• Maskinen kan laddas.

Inställning "Användarspär aktiverad"

Observera: Vid inkoppling av maskinen ske den aktiverade anvandarsparren kort stangas av med foljande steg.

• Tryck kort på Funktionsnappen (2).
• Kontrollanpan "Anvandarsparr aktiverad" (10) tands.
• Tryck in fremåtknappen (3) och bakåtknappen (4) samtidigt i ca. 2 sekunder.
• Lysdioden fä Funktionsknappen (2) blinkar För att visa "inte driftfärdig".
• Tryck kort pa fonktionsknappen (2).
  Lysdioden fä Funktionsknappen (2) lyser nu permanent for "Driftfärdig". Kontrollampan (10) slocknar.
• Maskinen kan laddas.

Observera: Vid en upprepad upppokping av maskinen fran "Sleep-laget" maste den paslagna anvandarsparren avaktiveras pa nytt.

MATERIALTILLFÖRSEL:

Skjut in papper till skärverket genom inmatningsöppningen (12) (Fig. 3).
Datimedia (CD, DVD aller kreditkort) ska skjutas fram till skarverket ett och ett genom den separat placerade sakerhets-inmatningsoppningen (13) (Fig. 3).
Maskinen koplar automatiskt till framåtkörning, drar in materialet och stängs av automatiskt after skärningsforloppet.

Satt aldrig in cd/dvd när ppper matas och omvän!

Fig. 1

Observera: Vid sönderskärning av transparenta folier mäste maskinen kopplas om till framåtkörning for hand (Häll framåknappen (3) intryckt i ca. 2 sekunder).

Med en kort tryckning på Funktionskappen (2) ("Stopp"-funktion) kan skärningsforloppet narsomhelst stannas. For att fortsätta sca framåtkappen (3) hallas intryckt i ca.2 sekunder.

Om maskinen inte anvands pa ca. 30 minuter slar den automatiskt om till "Sleep"-lage. Om anvandarsparren ar aktiverad maste den pa nytt avaktiveras nar maskinen koplas in igen (se "INKOPPLING AV MASKIN").

Ladda apparaten aldrig med mer material an den max tillata mnngen (se "TEKNISKA DATA")!

Om det andakommen in for mycket material i skarverket, se STORNING under "MATERIALSTOCKNING I APPARATEN".

TOMNING AV

UPPSAMLINGSKÄRLET (Fig. 4):

Det tvadelade upssamlingskarlet sorjer for en korrekt avfallssortering. Det bestar av sjalva pappersbehallaren (14) och en separat placerad upssamlingsskål (15) for resterna av CD-skivorna, DVD och kreditkorten.

Nivān i uppsamlingsskålen (15) visas inte genom övervakningen av full korg!

När större mängder CD-/DVD-skivor sönderdelas (ca. 25 styck per pafyllning), kontrollera d'och d'nivan i uppsam-lingskälen och tom skälen separat om det behövs.

När uppsamlingskarlet für papper ar fullst stangs maskinen av. Kontrollampan 1) tänds. Gördà på foljande satt:

• Dragut uppsamlingskarlet (14) tillsammans med uppsamlingskälen (15) ur apparathusets undre del. Kontrollampa (8) tänds och kontrollampa (11) slocknar.
• Innehallet i de bada behallarna ske deponeras var for sig.
• Skjut ater in det tomda karlet med pamonerad upsamilingsskal i apparathusets undre del. Kontrollampa (8) slocknar. Omdet fortarande finns material i en av inmatningsoppningarna tands nu kontrollampa).
  Tryck kort pa framatknappen (3). Det kvarvaraande materialet forstors och lampan (6) slocknar.

Observera: Maskinen fungerar endast nar uppsamlingskarlet ar helt inskjutet!

Genom att hälla Funktionsknapp (2) intryckt i ca. 3 sekunder i drifffardigt tillstand kopplas maskinen manuell til "Sleep"-lage. Med inkopplad anvandarsparr aktiveras samtidigt laskfunktionen pa anvandarsparren. Maskinen kan inte startas. For information on avaktivering av anvandarsparr, se under "INKOPPLING AV MASKIN".

Gör pā följande satt:

• Drag ut uppsamlingskarlet (14) sa langt att kontrollampan tänds (8).
• Håll framåtknappen (3) intryckt i ca. 4 sekunder. Den integrerade lysdioden blinkar. Du befindner dig nu i programmeringsläge.

Observera: Har programmeringen inte avslutats inom programmeringstidsfönstret pa ca. 20 sekunder gär maskinen automatiskt tillbaka till "Driftfardig"-laget.

Programmeringsfürlopp: Inkoppling av användarsparr:

• Aktivera programmeringslage (se oven).

• Tryck in framåtknappen (3) och bakåtknappen (4) samtidigt ochhall dem intryckta tills kontrollamporna (10), (2) och (4) blinkar.

• Skjut in behällaren på nytt.

Programmeringen ar avslutad. Programmereglauge lamnas automatiskt. For att visa attprogrammeringen har kvitterats blinkkar kontrollamporna 10), 2) och i ytterligare ca.5 sekunder.

• Aktivera programmeringslage (se ovan)..
• Tryck in framåtknappen (3) och bakåtknappen (4) samtidigt och häll dem intryckta tills kontrollamporna (10) och (4) blinkar.
• Skjut in behällaren pa nytt.
  Programmeringen ar avslutad. Programmeringsläge lämnas automatiskt. För att visa att programmeringen har kvitterats blinkar kontrollamporn (10) och (4) iYTTERligare ca. 5 sekunder.

Fig. 4

STÖRNING

Om det uppstarett pappersstoppa grund av for mycket inmatat material reagerar maskin pa foljande satt:

• Skärverket blockerar, backar)darefter en bit (material lossar) och star sedan stilla.Motorn stangs av.

• Kontrollampan und tänds.

Gör på foljände satt:

Pappersstockning i pappreis inmatningsöppning (12)

• Tag bort pappret som finns kvar i inmatningsoppningen (12).
• Skärverket kör nu automatiskt framåt och forstör den i skärverket kvarvarande pappersresten.
• Kontrollampan (1) systonar. Lysdioden patramatknappen (3) lyser med permanent ske.
• Sönderskärningsen fortsetter med en minde pappersmängd.

Materialstockning i sakerhets-inmatningsöppningen (13)

• Tag bort papper som finns kvar.

Var frosktig nár du tar bort det papper som ligger kvar, risk for skarskador genom vassa hörn och kanter!

• Resterna av skärmaterialiet matas nu automatiskt in i skärverket ingen och forstör.
• Kontrollampan 6s slocknar. Lysdioden patram- atknappen (3) lyser med permanent skeen.
• När allt papper har matatsigenom, kan sönderskärningsen fortssatta med en korrekt mangd papper.
• Om sa ar nödvändigt kan skärverket koras for hand framat och bakat tills allt papper har matats frem och strimmlats.

Vänta tills motorn stär stilla innan du byter mellan framat och bakät!

MOTORSKYDD:

Motorn stangs av om den har blivit overbelastad Kontrollampan (9) blinkar. Stang av apparaten med vippbrytaren (1).

Efter en avkylningstid pa ca. 25-40 minuter (beroende pa modell och rumstemperatur) kan du starta apparatenigen.

CHECKLISTA VID STÖRNINGAR:

Om apparaten inte skulle fungera, kontrollera foljande punkter:

• ar nataktonk ansluten till elnätet?
  -är apparaten i "Sleep"-läge?
  Se under "ENERGISPAR-AUTOMATIK".
• har anvandarsparren aktiverats?
  Se under "ANVANDNING MED ANVANDARSPARR".
• ar uppsamlingskarlet inskjutet?
  -ist uppsamlingskarlet fullt?

Följ instruktionerna for "TÖMNING AV UPPSAMLINGS-KÄRLET".

• ār det en pappersstockning i apparaten?
  Följ instruktionerna für "MATERIALSTOCKNING | APPARATEN".
• har motor varit overbelastad?
  Se under ,MOTORSKYDD

Om inga av provningspunkterna har gett resultat, vanligen kontakta din fackhandel.

UNDERHÄLL / AVFALLSHANTERING

RENGORING AV FOTOCELLERNA (Fig. 5):

Om pappersstycken fastnat i inmatnings-moppingen (t.ex. after pappersstockning), sā kan det hända att maskinen inte stoppar, eftersom fotocellen registerar att det forfarande sitter papper i inloppet.

Ta dà bort dessa pappersrester och rengör vid behov fotocellen genom att mata in ytterligare ett ark, uller genom att backa maskinen och putsa av fotocellens linser med en mjuk pensel.

Fig. 5

Fig. 6

Tänds kontrollampa 7) gör på foljandesatt:

Drag ut uppsamlingskarlet (14), tag ut oljekarlet (16) (Fig 6) ur hallaren i underskapet och skjut in karlet ingen. Stryk ut lite olja pa alla pappers inmarnsoppning (12). Pappret dras in och oljan nara in tillskarverket.

Observera: For att radera angivelsen maste den har proceduren kvitteras pa foljande satt nar skarverket har oljats:

Drag ut uppsamlingsbehällaren (14) anda till kontrol-lampan (8) tänds.
- Kontrollamporna (7) och 4) blinkar.
- Tryck på bakatnappen (4) ochhall den nedtryckt tills kontrollampan (7) slocknar.
- Skjut in behällaren på nytt.

Skärverket börjar nu rengöringscykeln (Kör framåt/ bakat) och stängs direfter av. Maskinen Åter fardig att anvandas. För afterbeställning av specialolja se under "EXTRA TILLBEHÖR".

ENERGISPARAUTOMAT:

Om maskinen inte anvands under en tid slar den automatiskt om till det sa kallade "Sleep"-laget after ca. 30 minutes. Lysdioden fa Funktionskappen (2) for "Driftfardig" slocknar. For aterinkoppling tryck kort pa Funktionskappen. Ar anvandarsparren inkopplad masteenna denna avaktiveras pa nytt när maskinen ater koplas in (se under INKOPPLING AV MASKINEN").

AVFALLSHANTERING AV MASKINEN:

Avfallshantera maskinen nar det har brukats fardigt pa ett miljovanligt satt. Slang inga maskindelar ellr forpackninger i hushallsoporna.

TEKNISKA DATA

Model	Type	Skärbredd Paper / CD,DVD	Skärkapacitet Paper / CD,DVD	Arbetsbredd	Bullernivá	Intermittent drift PÅ / AV	Mätt B x D x H	Vikt
intimus 26SC2	276-4S	4 mm / 8 mm	13 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Säkring (trög): 220-240V = 10 A / 120V = 15 A
Model	Nätanslutningsdata ansluttingsspanning/trekkvens · stromförbrukning · effekt
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW

Beraknat for A4-papper 70g/m vid 230V/50Hz -10%

SPECIALTILLBEHÖR

Benämming Best.-nr.
Plastpase, 300x300x700x0,018 mm 99925
Oliekanna, 110 ml 88035

Anmärkning: Kontakta äterforsäljen for afterbeställning av specialtilbehör och reservdelar.
