DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV Bästa kund! Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING. Denna produkt har tillverkats med moderna tillverkningsmetoder och omfattande åtgärder för att säkerställa kvaliteten. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin. Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande maskinen. Vi önskar dig mycket nytta och nöje med din VIKING maskin! Företagsledningen Svanenmärkt Modellerna MB 4.0 R,

MB 4.0 RT, MB 4.0 RTP

motsvarar den nordiska miljöcertifieringen. Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

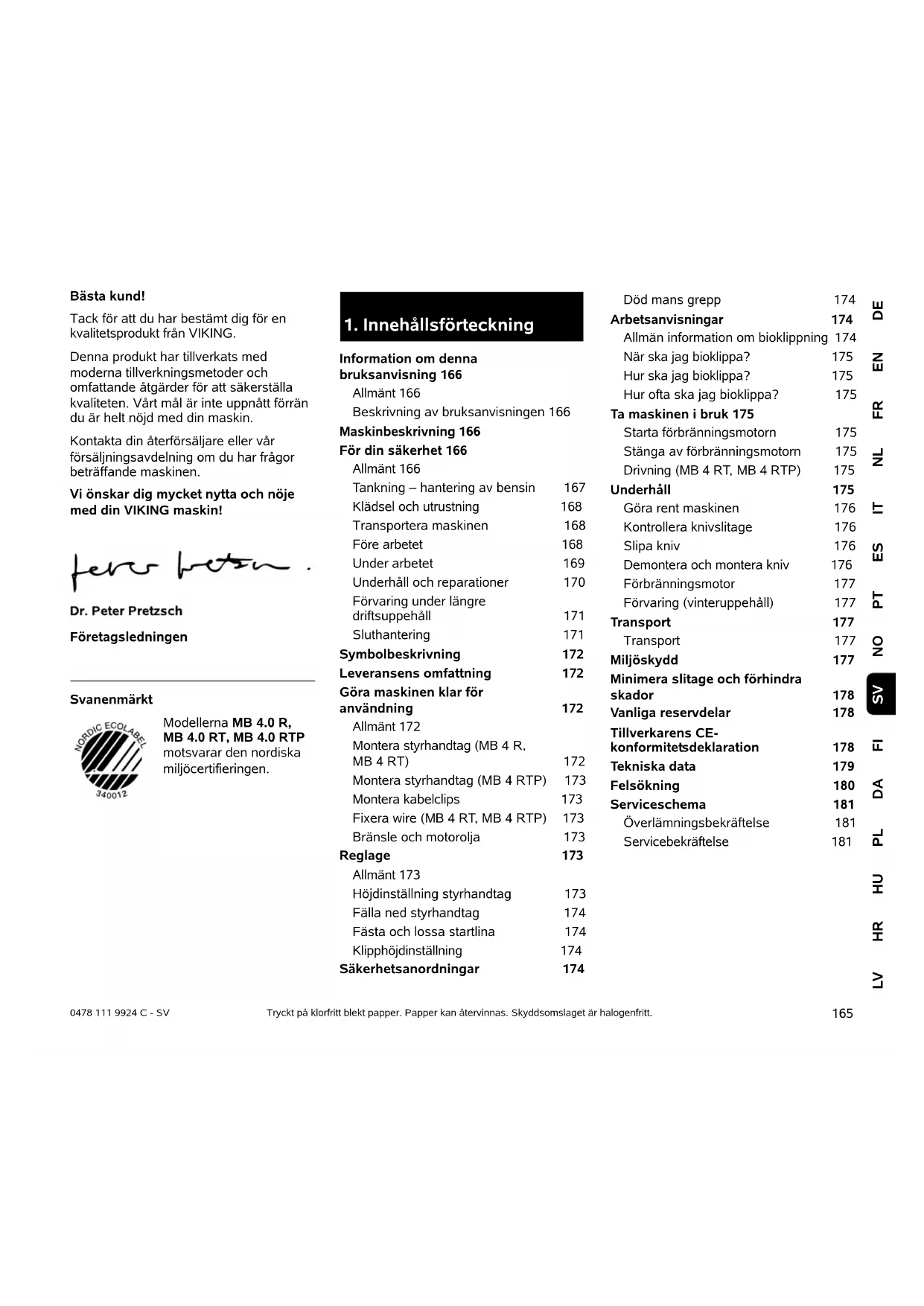

1. Innehållsförteckning

Information om denna bruksanvisning 166 Allmänt 166 Beskrivning av bruksanvisningen 166 Maskinbeskrivning 166 För din säkerhet 166 Allmänt 166 Tankning – hantering av bensin 167 Klädsel och utrustning 168 Transportera maskinen 168 Före arbetet 168 Under arbetet 169 Underhåll och reparationer 170 Förvaring under längre driftsuppehåll 171 Sluthantering 171 Symbolbeskrivning 172 Leveransens omfattning 172 Göra maskinen klar för användning 172 Allmänt 172 Montera styrhandtag (MB 4 R, MB 4 RT) 172 Montera styrhandtag (MB 4 RTP) 173 Montera kabelclips 173 Fixera wire (MB 4 RT, MB 4 RTP) 173 Bränsle och motorolja 173 Reglage 173 Allmänt 173 Höjdinställning styrhandtag 173 Fälla ned styrhandtag 174 Fästa och lossa startlina 174 Klipphöjdinställning 174 Säkerhetsanordningar 174 Död mans grepp 174 Arbetsanvisningar 174 Allmän information om bioklippning 174 När ska jag bioklippa? 175 Hur ska jag bioklippa? 175 Hur ofta ska jag bioklippa? 175 Ta maskinen i bruk 175 Starta förbränningsmotorn 175 Stänga av förbränningsmotorn 175 Drivning (MB 4 RT, MB 4 RTP) 175 Underhåll 175 Göra rent maskinen 176 Kontrollera knivslitage 176 Slipa kniv 176 Demontera och montera kniv 176 Förbränningsmotor 177 Förvaring (vinteruppehåll) 177 Transport 177 Transport 177 Miljöskydd 177 Minimera slitage och förhindra skador 178 Vanliga reservdelar 178 Tillverkarens CE- konformitetsdeklaration 178 Tekniska data 179 Felsökning 180 Serviceschema 181 Överlämningsbekräftelse 181 Servicebekräftelse 1810478 111 9924 C - SV

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning vänster och höger i bruksanvisningen: Användaren står bakom maskinen (arbetsposition). Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 4.) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Beakta skötsel- och underhållsanvisningarna i den separata bruksanvisningen för förbränningsmotorn.

2. Information om denna

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt krävs eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

1 Död mans grepp 2 Bygel drivning (MB 4 RT/RTP) 3 Styrhandtag 4 Linstyrning 5 Förskruvning styrhandtag (MB 4 RTP) Snabblåsspakar (MB 4 R/RT) 6 Klipphöjdinställning 7 Kåpa 8 Skyddslister 9 Förbränningsmotor 10 Tändstiftskontakt 11 Bärhandtag fram 12 Bärhandtag bak 13 Däckskrapa

DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Bekanta dig med reglagen och hur maskinen används. Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt. Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen. Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan. Tillåt inte barn eller ungdomar under 16 år att använda maskinen. Det kan finnas lokala bestämmelser som bestämmer användarens lägsta ålder. Denna maskin ska inte användas av personer (särskilt barn) som har nedsatt fysisk, sensorisk eller mental förmåga. Inte heller av personer med bristande erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller informeras av denne om hur maskinen används. Barn ska hållas under uppsikt och förhindras att leka med maskinen. Modellerna MB 4 R och MB 4 RT är avsedda för privat bruk. Modellen MB 4 RTP är avsedd för professionell användning. Varning – risk för olycksfall! Gräsklipparen är endast avsedd för gräsklippning. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen. På grund av risken för att användaren ska skadas får gräsklipparen inte användas till följande arbeten (ofullständig uppräkning): – För trimning av buskar, häckar och snår – För klippning av klätterväxter – För skötsel av gräs på takaltaner och i balkonglådor – För hackning och finfördelning av träd- och häckmaterial – För rengöring av gångstigar (suga upp, blåsa bort) – För utjämning av jordhögar, t.ex. mullvadshögar Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av VIKING, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din VIKING servande fackhandel. Manipulering av maskinen, som förändrar effekten eller förbränningsmotorns resp. elmotorns varvtal, är absolut förbjuden. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen. Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning): – Känselbortfall –Smärtor – Muskelsvaghet – Missfärgning av huden – Obehagliga krypningar

4.2 Tankning – hantering av bensin

Förvara bensinen endast i därför avsedda och testade behållare (dunkar). Skruva alltid fast och dra åt bränsledunkens lock ordentligt. Defekta lock måste bytas ut av säkerhetsskäl. Livsfara! Bensinen är giftig och mycket eldfarlig.0478 111 9924 C - SV

Använd aldrig dricksflaskor eller liknande för att sluthantera eller förvara drivmedel, t.ex. bränsle. Någon, särskilt barn, kan lockas att dricka av innehållet. Håll bensinen borta från gnistor, öppen eld, tändlågor, värmekällor och andra antändningskällor. Rökning förbjuden! Tanka endast utomhus och rök inte vid tankning. Stäng av förbränningsmotorn och låt den svalna före tankning. Bensin ska fyllas på innan förbränningsmotorn startas. När förbränningsmotorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på. Fyll inte bränsletanken helt full, utan bara till ca 4 cm under kanten på påfyllningsröret så att bränslet har plats för utvidgning. Om bensin har flödat över får förbränningsmotorn inte startas innan det bensindränkta området rengjorts. Försök inte starta motorn innan bensinångorna har dunstat bort (torka bort). Torka alltid upp utspillt bränsle omedelbart. Om bensin har hamnat på kläderna måste de bytas. Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas bör detta ske utomhus.

4.3 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa osv.) vid underhåll och rengöringsarbeten samt vid transport av maskinen. Använd lämpliga skyddsglasögon när kniven slipas. Använd alltid hörselskydd under arbetet med maskinen. Maskinen får endast tas i bruk med långbyxor och åtsittande kläder. Bör aldrig löst sittande kläder som kan fastna i rörliga delar (manöverspak) – inte heller smycken, slips eller schal.

4.4 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar. Transportera inte maskinen med förbränningsmotorn igång. Stäng av förbränningsmotorn, vänta tills knivarna har stannat och dra bort tändstiftskontakten före transport. Transportera maskinen endast när förbränningsmotorn är kall och utan bränsle. Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar). Säkra maskinen på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.). Undvik kontakt med kniven när du lyfter eller bär maskinen. Beakta uppgifterna i kapitlet ”Transport”. Där beskrivs hur maskinen ska lyftas resp. bindas fast. (Ö 13.) Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Se till att endast personer som känner till bruksanvisningen använder maskinen. Innan maskinen tas i drift ska bränslesystemets täthet kontrolleras, i synnerhet de synliga delarna, exempelvis tanken, tanklocket och slanganslutningarna. Vid otäthet eller skador får förbränningsmotorn inte startas – brandrisk! Låt servande fackhandel reparera maskinen innan den tas i drift igen. Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor. Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Hinder (t.ex. stubbar, rötter) kan vara svåra att upptäcka i högt gräs. Markera därför alla i gräsmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används.169 DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV Defekta ljuddämpare samt alla andra utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din VIKING servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager. Kontrollera att tändstiftskontakten sitter fast ordentligt på tändstiftet innan maskinen används. Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning: – Att maskinen har monterats enligt föreskrift. – Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt beträffande fastsättning, skador (hack eller sprickor) samt slitage. (Ö 12.2) – Att tanklocket är ordentligt fastskruvat. – Att tanken och bränsleledande delar samt tanklocket är i felfritt skick. – Att säkerhetsanordningarna (t.ex. död mans grepp, kåpa, styrhandtag, skyddsgaller) är i felfritt skick och fungerar ordentligt. – Att oljepluggen är ordentligt fastskruvad. Genomför alla nödvändiga arbeten vid behov resp. kontakta en servande fackhandel. VIKING rekommenderar en VIKING servande fackhandel.

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området. De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt död mans greppet får inte fixeras på styrhandtaget (t.ex. genom att binda fast det). Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Styrhandtaget måste alltid vara monterat enligt föreskrift och får inte förändras. Maskinen får aldrig tas i bruk med nedfällt styrhandtag. Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder). Arbeta endast i dagsljus eller bra artificiell belysning. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark. Avgaser: Maskinen alstrar giftiga gaser, så snart förbränningsmotorn går. Dessa gaser innehåller giftig kolmonoxid, en färg- och luktlös gas, samt andra skadliga ämnen. Förbränningsmotorn får aldrig tas i bruk i slutna eller dåligt ventilerade utrymmen. Starta: Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet ”Ta maskinen i bruk”. (Ö 11.) Se till att fötterna befinner sig på ett säkert avstånd från klippverktyget. Maskinen får inte tippas när den startas. Drivningens bygel får inte aktiveras vid startning. Arbete i sluttningar: Arbeta alltid på tvären och inte på längden i en sluttning. Om användaren förlorar kontrollen vid klippning på längden kan han få den gående maskinen över sig. Var särskilt försiktig när du ändrar riktning i en sluttning. Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar. Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd. Livsfara pga förgiftning! Sluta arbeta omedelbart vid illamående, huvudvärk, synstörningar (t.ex. mindre synfält), hörselfel, svindel och koncentrationssvårigheter. Dessa symtom kan bl.a. orsakas av för hög avgaskoncentration.0478 111 9924 C - SV

För att förbränningsmotorn ska smörjas tillräckligt vid användning av maskinen i sluttningar ska även uppgifterna i den bifogade bruksanvisningen för förbränningsmotorn beaktas. Arbetet: Försök inte att kontrollera kniven när gräsklipparen är i bruk. En roterande kniv kan orsaka personskador. Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv. Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Risk för att snubbla! Var särskilt uppmärksam när maskinen används i närheten av deponier, diken och vallar. Se till att hålla ett tillräckligt avstånd till sådana farliga ställen. Kör alltid runt gömda objekt (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) som finns i gräsmattan. Kör aldrig över sådana objekt med avsikt. Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av förbränningsmotorn, låt arbetsverktyget stanna och dra bort tändstiftskontakten: – Innan du lämnar maskinen resp. när den lämnas utan tillsyn. – Innan du fyller på bränsle. Tanka endast när förbränningsmotorn är kall. Brandrisk! – Innan du tar bort blockeringar eller åtgärdar igentäppningar i klippaggregathuset. – Innan du lyfter och bär maskinen. – Innan du transporterar maskinen. – Innan arbeten genomförs på kniven. – Innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den (t.ex. att styrhandtaget fälls ned). – Om du har kört på ett främmande föremål eller om gräsklipparen börjar vibrera kraftigt. Kontrollera i så fall maskinen, särskilt knivenheten (kniv, knivaxel, knivfäste), beträffande skador och genomför nödvändiga reparationer, innan du startar och arbetar med maskinen på nytt. Stäng av förbränningsmotorn – när du skjuter maskinen till och från en yta som ska bearbetas – innan du flyttar maskinen till en yta utan gräs – om maskinen måste tippas för transport – innan du ställer in klipphöjden.

4.7 Underhåll och reparationer

Ställ maskinen på jämn och fast mark, stäng av förbränningsmotorn och låt den svalna samt dra bort tändstiftskontakten före rengöringsarbeten, inställningsarbeten, reparationsarbeten och underhåll. Låt alltid maskinen svalna före arbeten vid förbränningsmotorn, avgasgrenröret och ljuddämparen. Temperaturen kan bli 80 °C eller högre. Risk för brännskador! Det kan vara farligt att komma i kontakt med motorolja, dessutom får motorolja inte spillas ut. VIKING rekommenderar att en VIKING servande fackhandel fyller på resp. byter motorolja. Rengöring: Hela maskinen måste rengöras noggrant efter arbetet. (Ö 12.1) Lossa gräsrester som sitter fast med en träpinne. Rengör gräsklipparens undersida med en borste och vatten. Risk för personskador! Håll händer och fötter borta från roterande delar. Risk för personskador! Kraftig vibration är oftast en indikation på en störning. Gräsklipparen får absolut inte tas i bruk med en skadad eller böjd knivaxel, eller med en skadad eller böjd kniv. Låt en fackman genomföra nödvändiga reparationer – VIKING rekommenderar en VIKING servande fackhandel – om du saknar de rätta kunskaperna. Risk för personskador pga kniven! Arbetsverktyget börjar rotera när du drar i startlinan. Se till att du alltid befinner dig, särskilt med händer och fötter, på ett säkert avstånd från kniven när du drar i startlinan.171 DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressiva rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din VIKING maskin negativt. Håll området kring kylöppningarna, kylflänsarna och avgasröret fritt från t.ex. gräs, halm, mossa, löv eller fett, för att förhindra brandrisk. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. VIKING rekommenderar att underhåll och reparationer endast utförs av en VIKING servande fackhandel. En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av VIKING för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor. Egenskaperna på original VIKING verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original VIKING reservdelar identifieras på VIKING reservdelsnumret, texten VIKING och i vissa fall VIKING reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Av säkerhetsskäl ska bränsleledande komponenter (bränsleledning, bränslekran, bränsletank, tanklock, anslutningar osv.) regelbundet kontrolleras beträffande skador och läckage och bytas ut av en fackman vid behov (VIKING rekommenderar en VIKING servande fackhandel). Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din VIKING servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del. Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, är hårt åtdragna så att maskinen är i säkert bruksskick. Kontrollera hela maskinen regelbundet beträffande slitage och skador, särskilt innan förvaring (t.ex. före vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl, så att maskinen alltid är i säkert bruksskick. Ändra inte förbränningsmotorns grundinställning och övervarva den inte. Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.8 Förvaring under längre

driftsuppehåll Låt förbränningsmotorn svalna innan maskinen ställs in i ett slutet utrymme. Låt maskinen svalna helt, innan den täcks över. Förvara maskinen med tom tank och bränslet i ett låsbart och bra ventilerat utrymme. Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Om tanken ska tömmas, t.ex. vid uppställning för vinteruppehåll, bör bränsletanken endast tömmas utomhus (t.ex. genom att köra den tom). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen bara med bortdragen tändstiftskontakt. Förvara maskinen i säkert bruksskick.

Avfall som gammal olja eller bränsle, använt smörjmedel, filter, batterier och liknande förslitningsdelar kan skada människor, djur och miljö och måste därför sluthanteras på ett fackmannamässigt sätt. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. VIKING rekommenderar en VIKING servande fackhandel. Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta bort tändkabeln, töm tanken och tappa av motoroljan, för att förebygga olyckor.0478 111 9924 C - SV

Risk för personskador pga kniven! Lämna även en uttjänt gräsklippare aldrig utan tillsyn. Se till att maskinen och särskilt kniven förvaras utom räckhåll för barn.

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

7.2 Montera styrhandtag (MB 4 R,

MB 4 RT) ● Fäst skyddshylsorna (E) med den långa sidan inåt på styrhandtagets överdel (1). ● Håll styrhandtagets överdel (1) mot styrhandtagets underdel (2) och sätt in skruvarna (C) inifrån och utåt genom hålen (3).

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning. Risk för personskador! Håll tredje person borta från det farliga området. Risk för personskador! Dra bort tändstiftskontakten före allt arbete på klippverk- tyg, före underhåll och rengöringsarbeten. Risk för personskador! Knivenheten fortsätter att rotera några sekunder efter frånkopplingen (broms förbränningsmotor/kniv- broms). MB 4 R, MB 4 RT: Starta förbränningsmotorn. MB 4 RTP: Starta förbränningsmotorn. MB 4 R, MB 4 RT: Stäng av förbränningsmotorn. MB 4 RTP: Stäng av förbränningsmotorn. MB 4 RT: Koppla in drivningen. MB 4 RTP: Koppla in drivningen. MB 4 RTP: Använd hörselskydd under arbetet. Servicepositionens marke- ring på låssegmentet. (Ö 12.1)

B Kabelclips 2 − Bruksanvisning 1 − Bruksanvisning förbränningsmotor

7. Göra maskinen klar för

användning Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Pos. Beteckning Antal

DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV ● Skruva fast snabblåsspakarna (D) med skruvarna (C) (ca ett gängvarv av skruven bör stå ut) och fäll upp dem. ● Kontrollera monteringen: Snabblåsspakarna (D) måste vara åtdragna så mycket att de ligger an tätt mot styrhandtaget och att styrhandtagets överdel är fast fixerad i styrhandtagets underdel. Om styrhandtaget inte är rätt monterat eller om snabblåsspakarna inte sitter rätt ska snabblåsspakarna öppnas och ställas in rätt genom att skruvas loss och sedan skruvas fast igen.

7.3 Montera styrhandtag

(MB 4 RTP) ● Fäst skyddshylsorna (I) med den långa sidan inåt på styrhandtagets överdel (1). ● Håll styrhandtagets överdel (1) mot styrhandtagets underdel (2), och sätt in skruvarna (F) utifrån och inåt genom hålen (3). Fäst låsbrickorna (G) och låsmuttrarna (H), och dra åt dem med

● Kontrollera monteringen: Styrhandtagets överdel måste vara fast fixerad i styrhandtagets underdel.

7.4 Montera kabelclips

● Fäst motorstoppets wire (1) med kabelclipset (B) på styrhandtagets vänstra överdel. ● MB4RT, MB4RTP: Fäst drivningens wire (2) med kabelclipset (B) på styrhandtagets högra överdel. Håll följande avstånd mellan underkanten på manschetten/namnplåten och kabelclipset: MB 4 R, MB 4 RT: 42 - 44 cm MB 4 RTP: 37 - 39 cm

7.6 Bränsle och motorolja

Bränsle Använd alltid färskt, miljövänligt bränsle av känt märke: – Blyfri bensin Uppgifter om exakt bränslekvalitet – oktantal finns i förbränningsmotorns bruksanvisning. Motorolja Använd endast biologiskt nedbrytbara motoroljor. VIKING rekommenderar följande motoroljor: –VIKINGSAE30 –VIKING10W-30 Oljepåfyllningsmängden finns i förbränningsmotorns bruksanvisning. Fylla på bränsle ● Skruva loss tanklocket (1). ● Sätt i tratten (2). ● Håll still bränsledunken (3) och fyll på bränslet försiktigt i flera steg upp till ca 4 cm under kanten på bränsletanken. Ju mer bränsle som har fyllts på desto mindre mängd bränsle bör fyllas på i varje steg. Ta bort tratten med jämna mellanrum och kontrollera nivån i tanken. ● Skruva fast tanklocket (1) igen.

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

8.2 Höjdinställning styrhandtag

Höjden på styrhandtaget kan ställas in individuellt. ● Lossa muttrarna (1) och (2). ● Ställ in styrhandtaget på en bekväm höjd genom att flytta det uppåt eller nedåt. ● Dra åt muttrarna (1) och (2) igen.

Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet”. (Ö 4.2) Kontrollera oljenivån regelbundet (se förbränningsmotorns bruksanvisning).

Använd en tillräckligt stor tratt vid tankning så att bränslet inte rinner över.

Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.).

Styrhandtaget kan fällas ned för platssparande transport och förvaring. ● Stäng av förbränningsmotorn och dra bort tändstiftskontakten. (Ö 11.2) ● Lossa startlinan. (Ö 8.4) ● MB 4 R, MB 4 RT: Håll fast styrhandtaget (1), lossa snabblåsspakarna (2) till vänster och höger, och fäll ned styrhandtaget försiktigt. ● MB 4 RTP: Håll fast styrhandtaget (1), lossa muttrarna (2) till vänster och höger, och fäll ned styrhandtaget försiktigt.

8.4 Fästa och lossa startlina

Fästa ● Dra bort tändstiftskontakten från förbränningsmotorn. ● Tryck död mans greppet (1) mot styrhandtaget och håll det så. ● Dra ut startlinan (2) långsamt. ● Släpp död mans greppet (1) och fäst startlinan (2) i linstyrningen (3). ● Fäst tändstiftskontakten. Lossa ● Dra bort tändstiftskontakten från förbränningsmotorn. ● Lossa startlinan (2) från linstyrningen (3).

8.5 Klipphöjdinställning

5 olika klipphöjder kan ställas in. Den högsta klipphöjden (70 mm) har valts när inställningsspaken står i det bakre läget (se markering). Den lägsta klipphöjden (30 mm) har valts när inställningsspaken står i det främre läget. ● Tryck inställningsspaken (1) utåt mot bakhjulet och håll den så. ● Ställ inställningsspaken (1) i önskat läge i låssegmentet (2) och låt den snäppa in.

Gräsklipparen är utrustad med en motorstoppanordning. Under körning stängs förbränningsmotorn av när död mans greppet släpps. Förbränningsmotorn och kniven stannar inom 3 sekunder. Mäta efterlöptid När förbränningsmotorn har startat roterar kniven och ett vinande ljud hörs. Efterlöptiden motsvarar tiden som det vinande ljudet hörs efter att förbränningsmotorn har stängts av och kan mätas med ett stoppur.

10.1 Allmän information om

bioklippning Vid bioklippning skärs det avklippta gräset sönder flera gånger tack vare ett speciellt luftflöde i knivområdet och blåses tillbaka till gräsmattebotten. Klippmaterialet lämnas kvar på gräsytan. Nytta Gräsklippet förmultnar och återför organiska näringsämnen till marken och fungerar samtidigt som naturgödsel. Fördelar Tömning av gräsuppsamlaren liksom hantering av klippmaterialet faller bort. Ogräset växer långsammare och en avsevärd mängd gödning kan sparas in. Risk för klämskador! När snabblåsspakarna resp. styrhandtagets förskruvning lossas kan styrhandtaget fällas ned av misstag. Håll därför alltid fast styrhandtaget med en hand, medan du lossar fästet.

Risk för personskador! Stäng av förbränningsmotorn innan klipphöjden ställs in.

9. Säkerhetsanordningar

Risk för personskador! Om knivens efterlöptid är längre än så får maskinen inte längre användas och måste lämnas till en servande fackhandel.

10.2 När ska jag bioklippa?

VIKING rekommenderar att du endast bioklipper en torr gräsmatta och inte väntar tills gräset är för högt. Om gräset är för högt bör klippning ske i två arbetsmoment. (Ö 10.3)

10.3 Hur ska jag bioklippa?

Förutsättningar för ett bra bioklippresultat: – Ställ in en optimal klipphöjd: En tredjedel av gräsets höjd bör klippas av. – Använd väl slipade knivar. – Variera klippriktningen och se till att klippspåren överlappar. Arbetsmetod vid högt gräs Gräsmattan bör bearbetas i två arbetsmoment om gräset är för högt. Första arbetsmomentet: Klipp gräsmattan först med den högsta klipphöjden. Andra arbetsmomentet: Bioklipp gräsmattan på önskad höjd i rät vinkel mot den första klippriktningen 12 till 24 timmar efter det första arbetsmomentet.

10.4 Hur ofta ska jag bioklippa?

En vacker och tät gräsmatta får du genom att bioklippa ofta och hålla gräset kort. Huvudsaklig växtperiod: På våren: Bioklipp minst 2 gånger per vecka. Sommar och höst: Bioklipp minst 1 gång per vecka.

11.1 Starta förbränningsmotorn

● Tryck död mans greppet (1) mot styrhandtaget och håll det så. ● Dra ut startlinan (2) långsamt till dragpunkten. Dra sedan kraftigt. ● Släpp tillbaka startlinan (2) långsamt, så att den rullas upp igen. Upprepa momentet tills förbränningsmotorn går igång. Efter startningen arbetar förbränningsmotorn alltid med optimalt arbetsvarvtal tack vare den fasta gasinställningen.

förbränningsmotorn ● Släpp död mans greppet (1). Förbränningsmotorn och kniven stannar inom 3 sekunder.

11.3 Drivning (MB 4 RT,

MB 4 RTP) Koppla in drivning ● Starta förbränningsmotorn. (Ö 11.1) ● Dra drivningens bygel (1) mot styrhandtaget och håll den så. Drivningen kopplas in och gräsklipparen sätts i rörelse framåt. Koppla från drivning ● Släpp drivningens bygel (1). Drivningen kopplas från och gräsklipparen stannar. Förbränningsmotorn och kniven fortsätter att gå. Var försiktig! Vid för låg klipphöjd eller vått gräs kan kåpan sättas igen och kniven blockeras!

11. Ta maskinen i bruk

Undvik skador på maskinen! Fyll på motorolja före första start (se förbränningsmotorns bruksanvisning). Starta inte förbränningsmotorn i högt gräs resp. på den lägsta klipphöjden. Den blir då mer svårstartad.

Modellerna MB 4 RT och MB 4 RTP har framhjulsdrift.

Risk för personskador! Läs noggrant kapitlet ”För din säkerhet” (Ö 4.), särskilt underkapitlet ”Underhåll och reparation” (Ö 4.7), och beakta alla säkerhetsanvisningar före underhåll eller rengöring av maskinen. Låt maskinen svalna och dra bort tändstiftskontakten före underhåll och rengöringsarbeten!

Årligt underhåll genom servande fackhandel: Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. VIKING rekommenderar en VIKING servande fackhandel.

12.1 Göra rent maskinen

Underhållsintervall: Efter varje användning. Placera maskin i serviceposition ● Ställ inställningsspaken i högsta läget (1). (Ö 8.5) ● Lossa styrstagets förskruvning resp. snabblåsspakarna (2) och lägg undan styrhandtagets överdel (3) bakåt. ● Lyft maskinen framtill och placera den i serviceposition som bilden visar.

12.2 Kontrollera knivslitage

Underhållsintervall: Före varje användning. Kontroll ● Placera maskinen i serviceposition. (Ö 12.1) ● Rengör kniven (1). ● Kontrollera knivtjockleken (A) på olika ställen med ett skjutmått (2). ● Mät slipningen (B). Placera en linjal (3) på knivens främre kant som bilden visar. Slitagegräns Knivtjockleken (A) måste vara minst 2,5 mm på varje ställe. De viktigaste ställena har markerats på bilden. Eggen får slipas ned max. 5mm – avstånd (B) (slipning).

Om du saknar de rätta kunskaperna eller hjälpmedlen rekommenderar vi att en fackman slipar kniven. Vid en felaktigt slipad kniv (fel vinkel, obalans osv.) påverkas maskinens funktion negativt. Anvisningar för slipning ● Demontera kniven. (Ö 12.4) ● Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Slipvinkeln måste vara 30°. ● Beakta slitagegränsen (Ö 12.2).

12.4 Demontera och montera

kniv Demontering ● Håll fast kniven (1) och skruva loss knivskruven (2). ● Ta bort knivskruven (2), låsbrickan (3) och kniven (1). Montering ● Rengör knivens anliggningsyta och knivbussningen (4). ● Säkra knivskruven (2) med Loctite 243. Risk för personskador! Stäng av förbränningsmotorn, låt maskinen svalna och dra bort tändstiftskontakten.

Risk för personskador! Kniven slits ut olika mycket beroende på var den används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare. En utsliten kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven. Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet”. (Ö 4.7) Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet”. (Ö 4.7) Risk för personskador! Använd alltid skyddshandskar. Kniven måste bytas ut om hack eller sprickor är synliga eller när slitagegränsen (Ö 12.2) har uppnåtts.

DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV ● Placera kniven (1) på knivbussningen (4) som bilden visar. MB 4 RTP: Kontrollera läget på tryckbrickan (5)! ● Placera låsbrickan (3) som bilden visar och dra åt den med knivskruven (2) med 60 - 65 Nm.

12.5 Förbränningsmotor

Underhållsintervall: Se förbränningsmotorns bruksanvisning. Allmänna anvisningar: Beakta skötsel- och underhållsanvisningarna i den bifogade bruksanvisningen för förbränningsmotorn. Speciellt viktigt för en lång livslängd är att oljenivån alltid är tillräcklig och att motorolje- samt luftfilter bytes ut regelbundet. De rekommenderade oljebytesintervallerna samt information om motorolja och oljepåfyllningsmängd finns också i förbränningsmotorns bruksanvisning. För att en tillräcklig kylning av förbränningsmotorn ska garanteras måste kylflänsarna alltid hållas rena.

12.6 Förvaring (vinteruppehåll)

Beakta följande punkter vid en längre tids uppställning av maskinen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar. ● Töm bränsletanken och förgasaren (t.ex. genom att köra den tom). ● Skruva loss tändstiftet (se förbränningsmotorns bruksanvisning) och fyll på ca 3 cm³ motorolja i förbränningsmotorn genom tändstiftshålet. Dra runt förbränningsmotorn några varv utan tändstift (dra i startlinan). ● Skruva i tändstiftet igen (se förbränningsmotorns bruksanvisning). ● Byt olja (se förbränningsmotorns bruksanvisning). ● Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn.

Lyfta eller bära maskinen ● A Styrhandtaget monterat: Håll fast maskinen i bärhandtaget fram (1) och i styrhandtaget (2). ● B Styrhandtaget nedfällt: Håll fast maskinen i bärhandtaget fram (1) och i bärhandtaget bak (3). Transportera maskinen Transportera alltid maskinen på en ren och plan lastyta, och stående på alla 4 hjulen. ● Säkra maskinen med lämpliga fästanordningar så att den inte kan välta. Fäst rep resp. band i bärhandtaget fram (1) och i bärhandtaget bak (3). Gräsklipp hör inte hemma bland soporna, utan bör komposteras. Risk för personskador! Det föreskrivna åtdragningsmomentet för knivskruven måste följas. Låsbrickan (3) måste bytas ut vid varje knivmontering. Knivskruven (2) måste bytas ut vid varje knivbyte. Brandrisk! Håll tändstiftskontakten borta från tändstiftshålet pga antändningsrisken.

Risk för personskador! Beakta kapitlet ”För din säkerhet” innan transport. (Ö 4.4) Bär maskinen endast med hjälp av en andra person. Bär alltid lämplig skyddsklädsel (stadiga skor, kraftiga skyddshandskar). Dra bort tändstiftskontakten före lyft resp. transport.

Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet ”Sluthantering” (Ö 4.9) vid sluthanteringen. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. Viktiga anvisningar för underhåll och skötsel av produktgruppen Bensindriven gräsklippare VIKING avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING maskin:

1. Förslitningsdelar

Många av VIKING maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Hit hör bl.a.: –Kniv – Kilrem (MB 4 RT, MB 4 RTP) –Däck

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av VIKING maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid – förändringar på produkten som inte har godkänts av VIKING – användning av drivmedel som inte har godkänts av VIKING (smörjmedel, bensin och motorolja, se tillverkarens uppgifter) – användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är av sämre kvalitet – ej avsedd användning av produkten – användning av produkten för sport- eller tävlingsändamål – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel. En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a.: – Korrosions- och andra följdskador orsakade av felaktig förvaring – Skador på maskinen pga att reservdelar av sämre kvalitet har använts – Skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel Kniv (bioklippkniv)

15. Minimera slitage och

16. Vanliga reservdelar

Fästena för kniven (t.ex. knivskruv, låsbricka) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få hos en VIKING servande fackhandel.

17. Tillverkarens CE-

konformitetsdeklaration179 DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein förklarar att maskinen Gräsklippare, handstyrd med förbränningsmotor (MB) stämmer överens med följande EG- riktlinjer: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC Produkten är utvecklad enligt följande normer:

EN ISO 5395-1, EN ISO 5395-2

Förfarande för konformitetsbedömning: Bilaga VIII (2000/14/EC) Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Sammanställning och förvaring av tekniska dokument: Johann Weiglhofer VIKING GmbH Tillverkningsår och serienummer finns på maskinens typskylt. MB 4.0 R, MB 4.0 RT: Uppmätt ljudnivå: 93,1 dB(A) Garanterad ljudnivå: 94 dB(A) MB 4.0 RTP: Uppmätt ljudnivå: 91,2 dB(A) Garanterad ljudnivå: 93 dB(A) Langkampfen, 2014-01-02 (ÅÅÅÅ-MM-DD) VIKING GmbH Områdeschef inom forskning och produktutveckling Fabrikat: VIKING Typ: MB 4.0 R MB 4.0 RT MB 4.0 RTP Modellnummer 6383

Modellnummer 6383 Bränsletank 1,4 l Klippanordning Knivbalk Klippbredd 53 cm Varvtal klippanordning 2800 varv/min Säkerhetsanordning Motorstopp Startanordning Linstart Åtdragningsmoment knivskruv 60 - 65 Nm Klipphöjd 30 - 70 mm MB 4.0 R, MB 4.0 RT Förbränningsmotor, typ 4-takts förbränningsmo- tor Motortyp Kohler XT675 Bränsleförbrukning 427 g/kWh (Medel) Cylindervolym 149 ccm Märkeffekt vid nomi- nellt varvtal 2,2 - 2800 kW - varv/min Utgående motorvarvtal 2800 varv/min Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 94 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

1db(A) Angivet vibrations- värde enligt EN 12096: Uppmätt värde a

Mätning enligt EN 20643 1,67 m/s

MB 4.0 RT Drivning: Framhjul 1 växel framåt Hjul-Ø fram 200 mm Hjul-Ø bak 200 mm Vikt: MB 4.0 R 33 kg MB4.0RT 35kg L/B/H 140/57/107 cm MB 4.0 RTP Förbränningsmotor, typ 4-takts förbränningsmo- tor Motortyp Kohler XT8 Bränsleförbrukning 441 g/kWh (Medel) Cylindervolym 173 ccm MB 4.0 R, MB 4.0 RT0478 111 9924 C - SV

Störning: Förbränningsmotorn startar inte. Möjlig orsak: – Död mans greppet inte aktiverat. – Inget bränsle i tanken. – Bränsleledningen igensatt. – Dåligt, smutsigt eller gammalt bränsle i tanken. – Luftfiltret smutsigt. – Tändstiftskontakten har dragits bort från tändstiftet, tändkabeln sitter dåligt på kontakten. – Tändstiftet sotigt eller skadat, fel elektrodavstånd. Åtgärd: – Tryck död mans greppet mot styrhandtaget och håll det så. (Ö 11.1) – Fyll på bränsle. (Ö 7.6) – Rengör bränsleledningen. , # – Använd alltid färskt bränsle, blyfri bensin, av känt märke. Rengör förgasaren. , # – Rengör luftfiltret. , # – Fäst tändstiftskontakten, kontrollera anslutningen mellan tändkabeln och kontakten. , # – Rengör eller byt ut tändstiftet, ställ in elektrodavståndet. # Störning: Svårstartad eller förbränningsmotorns effekt för svag. Möjlig orsak: – Gräsklipparkåpan igensatt. – Klippning med för låg klipphöjd resp. klipphastigheten är för hög i förhållande till klipphöjden. – Vatten i bränsletank och förgasare, förgasaren igensatt. – Bränsletanken smutsig. – Luftfiltret smutsigt. – Tändstiftet sotigt. Åtgärd: – Rengör gräsklipparkåpan (dra bort tändstiftskontakten!). (Ö 12.1) – Ställ in en högre klipphöjd resp. sänk hastigheten. (Ö 8.5) – Töm bränsletanken, rengör bränsleledningen och förgasaren. # – Rengör bränsletanken. # – Rengör luftfiltret. # – Rengör tändstiftet. # Störning: Förbränningsmotorn blir mycket varm. Möjlig orsak: – För låg oljenivå i förbränningsmotorn. – Kylflänsarna smutsiga. Åtgärd: – Byt motorolja. (Ö 12.5) – Rengör kylflänsarna. (Ö 12.1) Störning: Kraftig vibration under drift. Möjlig orsak: – Knivenheten defekt. – Förbränningsmotorfästet löst. Åtgärd: – Kontrollera kniven, knivaxeln och knivfästet (knivskruv och låsbricka), och reparera vid behov. # – Dra åt förbränningsmotorfästets skruvar. # Märkeffekt vid nomi- nellt varvtal 2,6 - 2800 kW - varv/min Utgående motorvarvtal 2800 varv/min Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 93 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

1 db(A) Angivet vibrations- värde enligt EN 12096: Uppmätt värde a

Mätning enligt EN 20643 1,20 m/s

Drivning: Framhjul 1 växel framåt Hjul-Ø fram 210 mm Hjul-Ø bak 205 mm Vikt 42 kg MB 4 RTP 140/57/108 cm

# kontakta ev. en servande fackhandel, VIKING rekommenderar en VIKING servande fackhandel. @ se förbränningsmotorns bruksanvisning. MB 4.0 RTP181 DEENFRNLITESPTNOFIDAPLHUHRLV SV 0478 111 9924 C - SV Störning (MB 4 RT, MB 4 RTP): Ingen drivning när man aktiverar drivningens bygel. Möjlig orsak: – Drivningswiren defekt (t.ex. knäckt). Åtgärd: – Byt ut wiren. # Störning: Oren klippning, gräsmattan blir gul. Möjlig orsak: – Kniven är slö eller utsliten. Åtgärd: – Slipa eller byt ut kniven. (Ö 12.3), (Ö 12.4), #

20.1 Överlämningsbekräftelse

20.2 Servicebekräftelse

Överlämna denna bruksanvisning till din VIKING servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den Datum för nästa service 230478 111 9924 C - SV
