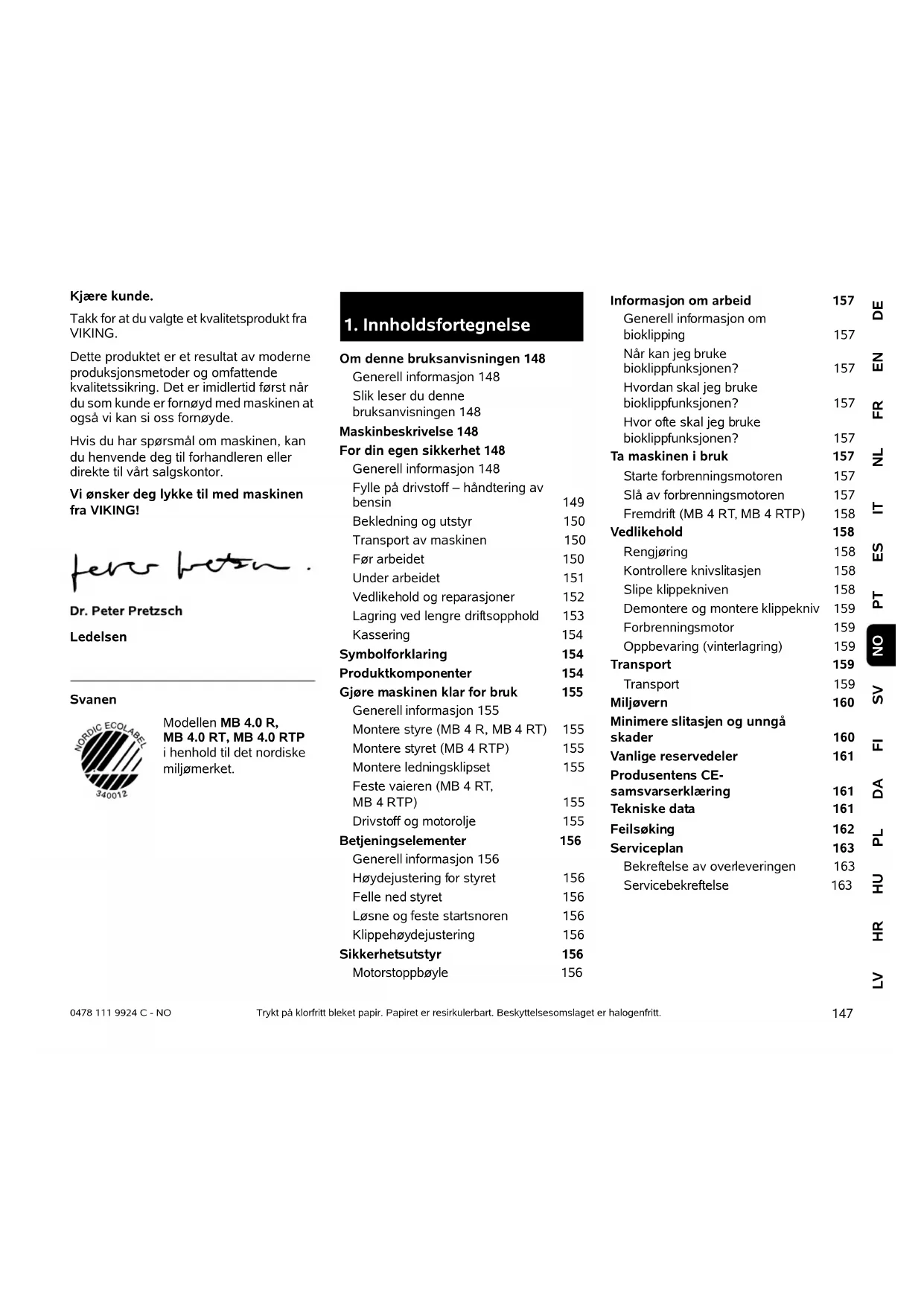

1. Innholdsfortegnelse

Om denne bruksanvisningen 148 Generell informasjon 148 Slik leser du denne bruksanvisningen 148 Maskinbeskrivelse 148 For din egen sikkerhet 148 Generell informasjon 148 Fylle på drivstoff – håndtering av bensin 149 Bekledning og utstyr 150 Transport av maskinen 150 Før arbeidet 150 Under arbeidet 151 Vedlikehold og reparasjoner 152 Lagring ved lengre driftsopphold 153 Kassering 154 Symbolforklaring 154 Produktkomponenter 154 Gjøre maskinen klar for bruk 155 Generell informasjon 155 Montere styre (MB 4 R, MB 4 RT) 155 Montere styret (MB 4 RTP) 155 Montere ledningsklipset 155 Feste vaieren (MB 4 RT, MB 4 RTP) 155 Drivstoff og motorolje 155 Betjeningselementer 156 Generell informasjon 156 Høydejustering for styret 156 Felle ned styret 156 Løsne og feste startsnoren 156 Klippehøydejustering 156 Sikkerhetsutstyr 156 Motorstoppbøyle 156 Informasjon om arbeid 157 Generell informasjon om bioklipping 157 Når kan jeg bruke bioklippfunksjonen? 157 Hvordan skal jeg bruke bioklippfunksjonen? 157 Hvor ofte skal jeg bruke bioklippfunksjonen? 157 Ta maskinen i bruk 157 Starte forbrenningsmotoren 157 Slå av forbrenningsmotoren 157 Fremdrift (MB 4 RT, MB 4 RTP) 158 Vedlikehold 158 Rengjøring 158 Kontrollere knivslitasjen 158 Slipe klippekniven 158 Demontere og montere klippekniv 159 Forbrenningsmotor 159 Oppbevaring (vinterlagring) 159 Transport 159 Transport 159 Miljøvern 160 Minimere slitasjen og unngå skader 160 Vanlige reservedeler 161 Produsentens CE- samsvarserklæring 161 Tekniske data 161 Feilsøking 162 Serviceplan 163 Bekreftelse av overleveringen 163 Servicebekreftelse 1630478 111 9924 C - NO

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC. VIKING arbeider kontinuerlig med å videreutvikle produktspekteret, og vi må av den grunn forbeholde oss retten til forandringer ved produktenes form, teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

2.2 Slik leser du denne

bruksanvisningen Bilder og tekst beskriver bestemte fremgangsmåter. Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen. Synsretning: Synsretning ved bruk av venstre og høyre i bruksanvisningen: Brukeren står bak maskinen (arbeidsstilling). Kapittelhenvisning: En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (Ö 4.) Merking av tekstavsnittene: De beskrevne instruksene kan være utformet som i eksemplene nedenfor. Fremgangsmåter som krever handling fra brukerens side: ● Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ... Generelle opplistinger: – Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser Tekst med ekstra betydning: Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen. Tekst med bildereferanse: Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen. Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

4.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen. Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt sted for senere bruk. Les betjenings- og vedlikeholdsinformasjonen i den separate bruksanvisningen for forbrenningsmotoren.

bruksanvisningen Fare! Fare for uhell og alvorlig personskade. En bestemt fremgangsmåte er nødvendig eller må unngås. Advarsel! Fare for personskade. En bestemt fremgangsmåte hindrer mulige eller sannsynlige personskader. Forsiktig! Mindre skader eller materielle skader kan hindres ved å følge en bestemt fremgangsmåte. Merknad Informasjon om hva som er god og riktig måte å bruke maskinen på

1 Motorstoppbøyle 2 Fremdriftsbøyle (MB 4 RT/RTP) 3 Styre 4 Snorføring 5 Skruforbindelse for styre (MB 4 RTP) Hurtigstrammer (MB 4 R/RT) 6 Klippehøydejustering 7 Hus 8 Beskyttelseslister 9 Forbrenningsmotor 10 Tennpluggstøpsel 11 Bærehåndtak foran 12 Bærehåndtak bak 13 Hjulavstryker

4. For din egen sikkerhet

DEENFRNLITESPTSVFIDAPLHUHRLV NO 0478 111 9924 C - NO Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom. Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen. Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med betjeningen av maskinen. Sørg for å få en kyndig og praktisk opplæring før første gangs bruk. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte. Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen. Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med. Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne. La aldri barn eller ungdom under 16 år bruke maskinen. Lokale bestemmelser regulerer nedre aldersgrense for bruk av maskinen. Denne maskinen skal ikke brukes av personer (inkludert barn) med fysiske, følelsesmessige eller psykiske funksjonshemminger eller med manglende erfaring og/eller kunnskaper, så fremt ikke personer som er ansvarlige for vedkommendes sikkerhet, har tilsyn med bruken eller har instruert vedkommende i hvordan maskinen skal brukes. Sørg for at barn ikke leker med maskinen. Modellene MB 4 R og MB 4 RT er utviklet for privat bruk. Modellen MB 4 RTP er utviklet for profesjonell bruk. Obs – fare for ulykker! Gressklipperen skal bare brukes til gressklipping. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen. På grunn av faren for personskade skal gressklipperen ikke brukes til for eksempel følgende: – klipping av busker og hekker – klipping av klatreplanter – klipping av gress på takbeplantninger og i balkongkasser – kverning og finkutting av tre- og hekkavfall – rengjøring av gangveier (oppsamling, blåsing) – utjevning av bakken Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av VIKING, forbudt, og vil føre til at garantien opphører. Kontakt din VIKING forhandler for informasjon om tillatt tilbehør. Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren. Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn). Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk. Obs! Fare for helseskade på grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan føre til skader på nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning. Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste): – følelsesløshet –smerter – tap av muskelkraft – endringer i hudfargen – ubehagelig prikking

4.2 Fylle på drivstoff – håndtering av

bensin Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket på tanken og bensinkannen skal alltid skrus på og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige årsaker. Livsfare! Bensin er giftig og svært lettantennelig.0478 111 9924 C - NO

Bensin og andre typer drivstoff skal aldri oppbevares eller avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til å drikke av ved en feiltagelse. Bensin må holdes unna gnister, åpen ild, varmekilder og andre antennelseskilder. Røyking forbudt! Drivstoffylling må skje utendørs, og det er ikke tillatt å røyke under fylling av drivstoff. Slå av forbrenningsmotoren og la den avkjøles før du fyller drivstoff. Fyll på bensin før du starter forbrenningsmotoren. Tanklokket må ikke åpnes, og bensin må ikke etterfylles når forbrenningsmotoren er i gang eller når den er varm. Fyll ikke drivstofftanken helt, bare opp til ca. 4 cm under kanten til påfyllingsstussen, slik at drivstoffet får nok plass til å utvide seg. Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren. Tørk alltid opp drivstoffsøl. Skift klær hvis du har fått bensin på klærne. Maskinen må ikke oppbevares inne i en bygning når det er bensin på tanken. Bensindamp som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. I tilfelle du må tømme tanken, må dette gjøres utendørs.

4.3 Bekledning og utstyr

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller med sandaler når du arbeider. Når maskinen vedlikeholdes, rengjøres eller transporteres, skal du også bruke solide hansker, og langt hår må knyttes og holdes vekke (hodetørkle, lue osv.). Bruk egnede beskyttelsesbriller ved sliping av klippekniven! Bruk alltid hørselvern under arbeidet med maskinen. Maskinen skal bare brukes av personer med langbukser og klær som sitter nært mot kroppen. Bruk aldri løse klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler. Ikke transporter maskinen mens forbrenningsmotoren er i gang. Før transport må du slå av forbrenningsmotoren, vente til knivene er stanset og trekke ut tennpluggstøpselet. Maskinen skal kun transporteres med avkjølt forbrenningsmotor og uten drivstoff. Bruk egnet lasteutstyr (lasterampe, løfteanordninger). Sikre maskinen med tilstrekkelig dimensjonerte festemidler (stropper, seler osv.) på lasteflaten. Unngå kontakt med klippekniven ved løfting og bæring. Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal løftes og bindes fast. (Ö 13.) Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen. Før idriftsettelse av maskinen må du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett – brannfare! Maskinen må i så tilfelle repareres av fagfolk før idriftsettelse. Overhold de lokale forskriftene for når på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes. Se over hele området som skal klippes, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen. Det er lett å overse hindringer (f.eks. trestubber og røtter) i høyt gress. Før du begynner arbeidet med maskinen, bør du derfor merke alle gjenstander (hindringer) som er skjult i gresset, og som ikke lar seg fjerne.151 DEENFRNLITESPTSVFIDAPLHUHRLV NO 0478 111 9924 C - NO Før maskinen brukes, skal defekte lyddempere og alle andre slitte og skadde deler skiftes ut. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din VIKING forhandler. Kontroller at tennpluggen sitter godt i tennpluggstøpslet før du begynner å bruke maskinen. Sørg for at maskinen er i driftssikker stand før du bruker den. Kontroller før hver bruk: – at maskinen er i forskriftsmessig montert tilstand. – at klippeverktøyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig å kontrollere knivfestet og knivslitasjen, samt se etter skader (hakk eller riper). (Ö 12.2) – at tanklokket er forskriftsmessig skrudd på. – at tanken, delene som bidrar til drivstofftilførselen, samt tanklokket er i feilfri stand. – at sikkerhetsanordningene (f.eks. motorstoppbøylen, huset, styret, beskyttelsesgitteret) er i feilfri stand og fungerer forskriftsmessig. – at oljepåfyllingslokket er forskriftsmessig skrudd til. Sørg for å få utført nødvendige arbeider, enten selv eller hos en forhandler. VIKING anbefaler en VIKING forhandler.

Ikke bruk maskinen når dyr eller personer (spesielt barn) oppholder seg i fareområdet. Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Det er spesielt viktig at motorstoppbøylen ikke festes til styret (f.eks. bindes fast). Obs – fare for personskader! Pass på at ikke hender og føtter kommer i kontakt med roterende deler. Ta aldri i kniven mens den roterer. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre. Ingen gjenstander må festes på styret (f.eks. arbeidsklær). Arbeid bare i dagslys eller med god kunstig belysning. Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag. Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag. Eksos: Det dannes giftige eksosgasser straks forbrenningsmotoren er i gang. Disse gassene inneholder giftig karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du må aldri la forbrenningsmotoren gå i lukkede eller dårlig ventilerte rom. Starte: Vær svært forsiktig når du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (Ö 11.) Pass på at du står med føttene i god avstand fra klippeverktøyet. Pass på at maskinen ikke velter når du starter den. Når motoren startes, skal ikke bøylen for fremdrift betjenes. Klipping i skråninger: Skråninger skal alltid klippes i tverrgående retning, aldri på langs. Hvis brukeren mister kontroll over maskinen ved klipping på langs, kan vedkommende få den aktive gressklipperen over seg. Vær spesielt forsiktig når du endrer retning i skråninger. Livsfare på grunn av forgiftning! Stans arbeidet umiddelbart hvis du føler deg uvel, har hodesmerter, synsforstyrrelser (f.eks. hvis synsfeltet blir mindre), hørselsproblemer, blir svimmel eller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes høy eksoskonsentrasjon.0478 111 9924 C - NO

Sørg for god stabilitet når du arbeider i skråninger, og unngå å arbeide i svært bratte skråninger. Av sikkerhetsmessige årsaker skal ikke maskinen brukes i skråninger med stigning på mer enn 25° (46,6 %). Fare for personskader! 25° skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal lengde. For å sikre tilstrekkelig smøring av forbrenningsmotoren må også anvisningene i forbrenningsmotorens bruksanvisning følges ved arbeid i skråninger. Bruk: Ikke forsøk å inspisere kniven mens gressklipperen arbeider. Den roterende kniven kan forårsake personskader. Gå langsomt når du bruker gressklipperen – ikke løp mens du arbeider med klipperen. Ved høy hastighet under arbeidet øker faren for skade ved at du snubler, sklir osv. Vær spesielt forsiktig når du snur gressklipperen eller drar den mot deg. Det er lett å snuble! Vær spesielt forsiktig når du bruker maskinen i nærheten av fyllinger, grøfter og demninger. Pass spesielt på at du holder tilstrekkelig avstand til slike fareområder. Vær oppmerksom på objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, påler, vannventiler, fundamenter, strømledninger osv.). Kjør aldri over slike objekter med hensikt. Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av. Slå av forbrenningsmotoren, vent til arbeidsverktøyet har stanset og trekk ut tennpluggstøpselet – når du setter fra deg maskinen, eller når den skal stå uten tilsyn – før du fyller drivstoff. La forbrenningsmotoren avkjøles før du fyller drivstoff. Brannfare! – før du fjerner blokkeringer eller tilstoppinger i klippeaggregathuset – før du løfter eller bærer maskinen – før du transporterer maskinen – før arbeider utføres på klippekniven – før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den (f.eks. nedfelling av styret) – hvis du har kommet borti en gjenstand, eller hvis gressklipperen vibrerer mer enn vanlig. Kontroller i slike tilfeller maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader, og få utført eventuelle nødvendige reparasjoner før du tar i bruk maskinen igjen. Slå av forbrenningsmotoren – når du skyver maskinen fra eller til et område som skal bearbeides – før du skyver maskinen på en flate der det ikke er gress – når maskinen skal vippes for transport – før klippehøyden stilles inn

4.7 Vedlikehold og reparasjoner

Sett maskinen på et stabilt, plant underlag før utføring av rengjørings-, justerings-, reparasjons- og vedlikeholdsarbeid. Slå av forbrenningsmotoren og la den kjøle seg ned. Trekk ut tennpluggstøpselet. Fare for personskader! Hold aldri hender eller føtter under, over eller ved roterende deler. Fare for personskade! Sterke vibrasjoner er vanligvis tegn på feil. Det er spesielt viktig at gressklipperen ikke brukes med skadd eller bøyd knivaksel eller klippekniv. Kontakt en fagperson (VIKING anbefaler VIKING forhandleren) for å få utført eventuelle nødvendige reparasjoner du ikke føler deg kvalifisert til å utføre selv. Klippekniven kan forårsake personskader! Når du drar i startsnoren, begynner arbeidsverktøyet å dreie. Pass på at du alltid har god avstand til klippekniven, særlig med føtter og ben, når du drar i startsnoren.153 DEENFRNLITESPTSVFIDAPLHUHRLV NO 0478 111 9924 C - NO La maskinen kjøle seg ned før du utfører arbeider på forbrenningsmotor, eksosrør og lyddemper. Temperaturen kan komme opp i mer enn 80 °C. Fare for brannskade! Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig. VIKING anbefaler at du lar en VIKING forhandler ta seg av å fylle på / skifte motorolje for deg. Rengjøring: Hele maskinen må rengjøres grundig etter hver bruk. (Ö 12.1) Bruk en trepinne til å løsne gress som har satt seg fast. Rengjør undersiden av gressklipperen med børste og vann. Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Bruk aldri sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din VIKING maskin. For å unngå brannfare er det viktig at området rundt kjøleluftåpningene holdes fritt for f.eks. gress, strå, mose, løv og fett. Vedlikeholdsarbeider: Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid din forhandler hvis du mangler nødvendig informasjon eller hjelpemidler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en VIKING forhandler. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av VIKING eller som korresponderer i teknisk utførelse, ellers kan det oppstå fare for uhell med personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål. Originalt verktøy, tilbehør og originale reservedeler fra VIKING har egenskaper som gjør dem optimalt tilpasset maskinen og kravene som brukeren stiller. Originale VIKING reservedeler kjenner man igjen på VIKING reservedelsnummeret, VIKING logoen og eventuelt VIKING reservedelssymbolet. På små deler kan også symbolet stå alene. Av sikkerhetsmessige årsaker skal komponenter i drivstofftilførselen (drivstoffrør, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler. (Vi anbefaler at du kontakter VIKING forhandleren.) Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos VIKING forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at de samme klistremerkene settes på den nye delen. Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten. Sørg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, slik at gressklipperen er i driftsmessig sikker stand. Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand. Det er ikke tillatt å endre forbrenningsmotorens grunninnstilling. Unngå å la motoren gå med for høyt turtall. Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis når arbeidet er utført.

4.8 Lagring ved lengre driftsopphold

La forbrenningsmotoren avkjøles før du parkerer maskinen i et lukket rom. La maskinen avkjøles helt før du dekker den til. Oppbevar maskinen og drivstoffkannen i et låsbart rom med god ventilasjon. Obs! Pass på at drivstofftanken i maskinen er tom. Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn). Hvis tanken skal tømmes, f.eks. før den settes bort for vinteren, skal dette gjøres utendørs (f.eks. ved å la motoren gå). Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren). Husk å fjerne tennpluggstøpselet når maskinen ikke skal brukes på en stund. Sørg for at maskinen er i driftssikker stand når du setter den til lagring.0478 111 9924 C - NO

Avfallsprodukter som spillolje eller drivstoff, brukte smøremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljø og må derfor kasseres på forskriftsmessig måte. Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. VIKING anbefaler VIKING forhandleren. Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det særlig viktig at du fjerner tenningskabelen, tømmer tanken og tapper ut motoroljen. Klippekniven kan forårsake personskader! Selv om gressklipperen ikke lenger er i bruk og skal kasseres, må den ikke stå uten tilsyn, tilgjengelig for uvedkommende. Sørg for å oppbevare maskinen og spesielt klippekniven utilgjengelig for barn.

Obs! Les bruksanvisningen før bruk. Fare for personskader! Se til at ingen oppholder seg i fareområdet. Fare for personskader! Trekk ut tennpluggkontakten før du utfører arbeid på klip- peverktøyet, og før du utfører vedlikeholds- og rengjøringsarbeid. Fare for personskade! Klippeenheten fortsetter å gå i noen sekunder etter at motoren er slått av (forbren- ningsmotor-/knivbrems). MB 4 R, MB 4 RT: Start forbrenningsmotoren. MB 4 RTP: Start forbrenningsmotoren. MB 4 R, MB 4 RT: Slå av forbrenningsmotoren. MB 4 RTP: Slå av forbrenningsmotoren. MB 4 RT: Koble inn fremdriften. MB 4 RTP: Koble inn fremdriften. MB 4 RTP: Bruk hørselsvern under arbeidet. Markering av vedlikeholds- posisjon på sperresegment. (Ö 12.1)

7.1 Generell informasjon

● Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

7.2 Montere styre (MB 4 R,

MB 4 RT) ● Fest beskyttelseshylsen (E) med langsiden vendt innover på styreoverdelen (1). ● Hold styreoverdelen (1) mot styreunderdelen (2), og stikk skruene (C) innenfra og ut gjennom boringene (3). ● Skru hurtigstrammerne (D) inn på skruene (C) (ca. én gjenge på skruen skal synes), og fell dem oppover. ● Kontroller at montasjen er riktig: Hurtigstrammerne (D) skal strammes så kraftig at de ligger tett på styret, slik at styreoverdelen er godt festet i styreunderdelen. Hvis styret ikke er ordentlig montert eller hurtigstrammerne ikke sitter korrekt, åpner du hurtigstrammerne og stiller dem riktig inn ved å skru dem ut og deretter inn igjen.

7.3 Montere styret (MB 4 RTP)

● Fest beskyttelseshylsen (I) med langsiden vendt innover på styreoverdelen (1). ● Hold styreoverdelen (1) mot styreunderdelen (2), og stikk skruene (F) utenfra og inn gjennom boringene (3). Sett på låseskivene (G) og låsemutterne (H), og stram dem med 22-28 Nm. ● Kontroller at montasjen er riktig: Styreoverdelen skal sitte godt fast på styreunderdelen.

Drivstoff Bruk bare miljøvennlig drivstoff av kjent merke: – Blyfri bensin I forbrenningsmotorens bruksanvisning finner du nøyaktig informasjon om drivstoffkvalitet (oktan). Motorolje Bruk bare biologisk nedbrytbare motoroljer. VIKING anbefaler bruk av følgende motoroljer: – VIKING SAE 30 – VIKING 10W-30 I forbrenningsmotorens bruksanvisning finner du informasjon om oljepåfyllingsmengde. Fylle på drivstoff ● Skru av tanklokket (1). ● Sett inn trakten (2). H Låsemuttere 2 I Beskyttelseshylser 2

7. Gjøre maskinen klar for

bruk Fare for personskade Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.) Nr. Betegnelse Ant.

Fare for personskade! Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.2) Sjekk oljenivået regelmessig (se forbrenningsmotorens bruksanvisning). Bruk en riktig dimensjonert trakt ved påfylling av drivstoff for å unngå drivstoffsøl.

● Hold kannen (3) rolig, og fyll forsiktig på drivstoff i flere helleomganger til nivået er ca. 4 cm under kanten på tanken. Jo mer drivstoff som allerede er fylt på, desto mindre skal påfyllingsmengden per helleomgang være. Kontroller tanknivået jevnlig (husk å ta ut trakten). ● Skru på tanklokket (1) igjen.

8.1 Generell informasjon

● Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

8.2 Høydejustering for styret

Høyden på styret kan reguleres individuelt. ● Løsne mutterne (1) og (2). ● Finn en passelig høyde på styret ved å bevege det opp eller ned, og hold det der. ● Stram mutterne (1) og (2) igjen.

8.3 Felle ned styret

Styreoverdelen kan felles ned for å spare plass ved transport og oppbevaring. ● Slå av forbrenningsmotoren, og trekk ut tennpluggstøpselet. (Ö 11.2) ● Løsne startsnoren. (Ö 8.4) ● MB 4 R, MB 4 RT: Hold i styret (1), åpne hurtigstrammeren (2) på venstre og høyre side, og legg styret forsiktig fremover. ● MB 4 RTP: Hold i styret (1), løsne mutteren (2) på venstre og høyre side, og legg styret forsiktig fremover.

8.4 Løsne og feste startsnoren

Feste ● Trekk ut tennpluggstøpselet fra forbrenningsmotoren. ● Trykk motorstoppbøylen (1) mot styret, og hold den der. ● Trekk startsnoren (2) langsomt ut. ● Slipp motorstoppbøylen (1), og fest startsnoren (2) i snorføringen (3). ● Sett inn tennpluggstøpselet. Løsne ● Trekk ut tennpluggstøpselet fra forbrenningsmotoren. ● Løsne startsnoren (2) fra snorføringen (3).

8.5 Klippehøydejustering

5 forskjellige klippehøyder kan stilles inn. Høyeste klippetrinn (70 mm) er valgt når hendelen for klippehøydejustering står i den bakerste stillingen (se merket). Laveste klippetrinn (30 mm) er valgt når hendelen for klippehøydejustering står i den fremste stillingen. ● Skyv hendelen for klippehøydejustering (1) utover mot bakhjulet, og hold den der. ● Sett hendelen for klippehøydejustering (1) i ønsket stilling i låseposisjon (2), og la den gripe inn i sporet.

Gressklipperen er utstyrt med en motorstoppinnretning. Når forbrenningsmotoren er i drift, kan den stoppes ved å slippe motorstoppbøylen. Forbrenningsmotoren og kniven stanser i løpet av 3 sekunder.

8. Betjeningselementer

Fare for personskade Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.)

Klemfare! Når hurtigstrammeren eller skruforbindelsen for styret løsnes, kan styret felles ned ukontrollert. Hold derfor alltid i styret med én hånd mens du åpner festeforbindelsen.

Fare for personskader! Forbrenningsmotoren må slås av før klippehøyden justeres.

Fare for personskade! Hvis det tar lengre tid før kniven stopper, skal maskinen tas ut av drift og leveres inn hos en forhandler.

10.1 Generell informasjon om

bioklipping Ved bioklipping blir det klippede gresset kuttet flere ganger ved hjelp av en spesiell retning på luftstrømmen i knivområdet. Deretter blåses det tilbake i gressrotsonen. Gressavfallet forblir på plenen. Bruk Gressavfall som komposteres, tilfører jordsmonnet organiske næringsstoffer og fungerer dermed som naturlig gjødsel. Fordeler Det er ikke nødvendig å tømme oppsamleren og kaste gressavfallet. Ugresset begrenses, og du sparer store mengder gjødsel.

10.2 Når kan jeg bruke

bioklippfunksjonen? VIKING anbefaler bioklipping bare når gresset er tørt og ikke for høyt. Hvis gresset er for høyt, skal det klippes i to omganger med forskjellige klippehøyder. (Ö 10.3)

10.3 Hvordan skal jeg bruke

bioklippfunksjonen? Forutsetninger for et godt bioklippresultat: – Still inn optimal klippehøyde: En tredjedel av gresshøyden skal klippes. – Sørg for at kniven er godt slipt. – Varier klipperetningen og vær oppmerksom på overlappende klippebaner. Arbeidsprosedyre ved høyt gress Gresset må klippes i to omganger hvis det er høyt. Første klipping: Klipp først gresset med den høyeste klippehøyden. Andre klipping: 12 til 24 timer etter første klipping bioklippes plenen med ønsket gresshøyde på tvers i forhold til den første klipperetningen.

● Trykk motorstoppbøylen (1) mot styret, og hold den der. ● Dra startsnoren (2) langsomt ut til du kjenner kompresjonsmotstand. Dra deretter hardt og raskt ut til en armlengde. ● Før startsnoren (2) langsomt tilbake, slik at den rulles opp. Gjenta prosedyren inntil forbrenningsmotoren starter. Den faste gassinnstillingen gjør at forbrenningsmotoren alltid arbeider med optimalt arbeidsturtall etter start.

11.2 Slå av forbrenningsmotoren

● Slipp motorstoppbøylen (1). Forbrenningsmotoren og kniven stanser i løpet av 3 sekunder.

10. Informasjon om arbeid

Forsiktig! Ved for lav klippehøyde eller fuktig plen kan huset tilstoppes og klippekniven blokkeres!

11. Ta maskinen i bruk

Unngå skader på maskinen! Fyll på olje før motoren startes for første gang (se forbrenningsmotorens bruksanvisning). Ikke start forbrenningsmotoren når maskinen står i høyt gress eller når den er stilt inn på laveste klippehøyde. Maskinen kan da være vanskelig å starte.

Vedlikeholdsintervall: Alltid etter bruk. Plasser maskinen i vedlikeholdsposisjon ● Sett hendelen for klippehøydejustering i høyeste posisjon (1). (Ö 8.5) ● Løsne skruforbindelsen for styret eller hurtigstrammeren (2), og legg styreoverdelen (3) bakover. ● Løft maskinen foran, og sett den i vedlikeholdsposisjon som vist.

Fare for personskader! Før du utfører vedlikeholds- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet" (Ö 4.) og spesielt underkapitlet "Vedlikehold og reparasjoner" (Ö 4.7). Følg alle sikkerhetsanvisningene. Trekk ut tennpluggstøpselet før alle vedlikeholds- og rengjøringsarbeider, og la maskinen avkjøles.

Fare for personskader! Slå av forbrenningsmotoren, la maskinen avkjøles og trekk ut tennpluggstøpselet.

Fare for personskader! Kniver slites forskjellig avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unormalt raskt. En slitt kniv kan brekke og forårsake alvorlige personskader. Anvisningene for vedlikehold av kniven må derfor alltid følges. Fare for personskader! Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (Ö 4.7)159 DEENFRNLITESPTSVFIDAPLHUHRLV NO 0478 111 9924 C - NO Slipeveiledning ● Demonter klippekniven. (Ö 12.4) ● Klippekniven må avkjøles under slipingen, f.eks. med vann. Kniven må ikke bli blå, siden dette reduserer holdbarheten. ● Kniven må slipes likt på begge sider for å unngå vibrasjoner grunnet ubalanse. ● Slipevinkelen på 30° må overholdes. ● Overhold slitegrensene (Ö 12.2).

12.4 Demontere og montere

klippekniv Demontering ● Hold klippekniven (1), og løsne knivskruen (2). ● Fjern knivskruen (2), låseskiven (3) og klippekniven (1). Montering ● Rengjør anleggsflaten til knivhylsen (4). ● Fest knivskruen (2) med Loctite 243. ● Sett klippekniven (1) på knivhylsen (4) som vist på bildet. MB 4 RTP: Pass på riktig plassering av trykkskiven (5). ● Legg på låseskiven (3) som vist, og skru fast knivskruen (2) med 60-65 Nm.

12.5 Forbrenningsmotor

Vedlikeholdsintervall: Se bruksanvisningen for forbrenningsmotoren. Generell informasjon: Les betjenings- og vedlikeholdsinformasjonen i forbrenningsmotorens bruksanvisning. For å oppnå lang levetid er det spesielt viktig å passe på at oljenivået aldri er for lavt, og at olje- og luftfilteret skiftes jevnlig. Anbefalte oljeskiftintervaller og informasjon om motorolje og oljepåfyllingsmengde finner du også i forbrenningsmotorens bruksanvisning. Kjøleribbene må rengjøres jevnlig for å sikre tilstrekkelig kjøling av forbrenningsmotoren.

12.6 Oppbevaring (vinterlagring)

Husk følgende hvis maskinen skal settes bort i lengre tid (vinter): ● Rengjør alle delene grundig. ● Smør alle bevegelige deler godt med olje eller fett. ● Tøm drivstofftanken og forgasseren (f.eks. ved å kjøre tanken tom). ● Skru ut tennpluggen (se forbrenningsmotorens bruksanvisning), og fyll ca. 3 cm³ motorolje gjennom tennpluggåpningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten tennplugg (dra i startsnoren). ● Skru inn tennpluggen igjen (se forbrenningsmotorens bruksanvisning). ● Skift olje (se forbrenningsmotorens bruksanvisning). ● Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.

Fare for personskade! Det foreskrevne tiltrekkingsmomentet for knivskruen må overholdes. Skift alltid ut låseskiven (3) hver gang kniven monteres. Knivskruen (2) skal skiftes ut ved hvert knivskifte. Brannfare! Hold tennpluggstøpslet unna hullet for tennpluggen på grunn av brannfaren.

Løfte eller bære maskinen ● A Med styret montert: Grip tak i bærehåndtaket foran (1) og i styret (2). ● B Med styret nedfelt: Grip tak i bærehåndtaket foran (1) og bærehåndtaket bak (3). Transportere maskinen Maskinen skal bare transporteres på en jevn lasteflate mens den står på alle de fire hjulene. ● Sørg for å feste maskinen godt, slik at den ikke glir. Fest stropper eller seler i bærehåndtaket foran (1) og bærehåndtaket bak (3). Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres. Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette. Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen bør derfor leveres til gjenvinning etter at maskinens normale levetid er nådd. Når maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (Ö 4.9) Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. Viktige henvisninger vedrørende vedlikehold for produktgruppen Bensindreven gressklipper VIKING frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler. Følg disse henvisningene for å unngå skader eller unormal slitasje på VIKING maskinen:

Enkelte av komponentene på VIKING maskinen utsettes for normal slitasje også når maskinen brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes. Det innbefatter blant annet: – Klippekniv –Kilerem (MB4RT, MB4RTP) –Dekk

2. Følg informasjonen i denne

bruksanvisningen. Bruk, vedlikehold og lagring av VIKING maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt. Dette gjelder spesielt for: – Endringer på produktet som ikke er godkjent av VIKING. – Bruk av drivstoff som VIKING ikke har godkjent (smøremidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren). – Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet. – Ikke forskriftsmessig bruk av produktet. – Bruk ved sportsarrangementer eller andre konkurranser. – Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for. Slike skader er blant annet:

unngå skader161 DEENFRNLITESPTSVFIDAPLHUHRLV NO 0478 111 9924 C - NO – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted. – Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet. – Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere. Klippekniv (biokniv)

Metode som er benyttet for å bedømme overensstemmelsen: Vedlegg VIII (2000/14/EC) Navn og adresse til medvirkende oppnevnt instans: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Utforming og oppbevaring av teknisk dokumentasjon: Johann Weiglhofer VIKING GmbH Produksjonsåret og serienummeret er oppgitt på maskinens fabrikasjonsplate. MB 4.0 R, MB 4.0 RT: Målt lydeffektnivå: 93,1 dB(A) Garantert lydeffektnivå: 94 dB(A) MB 4.0 RTP: Målt lydeffektnivå: 91,2 dB(A) Garantert lydeffektnivå: 93 dB(A) Langkampfen, 2014-01-02 (ÅÅÅÅ-MM-DD) VIKING GmbH Leder for forskning og produktutvikling

Feil/problem: Forbrenningsmotoren starter ikke. Mulig årsak: – Motorstoppbøylen er ikke aktivert. – Tomt for drivstoff. – Drivstoffrøret er tett. – Dårlig, forurenset eller gammelt drivstoff i tanken. – Luftfilteret er skittent. – Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten. – Tennpluggen er tilsotet eller skadet; feil elektrodeavstand. Tiltak: – Trykk motorstoppbøylen mot styret, og hold den der. (Ö 11.1) – Etterfyll drivstoff. (Ö 7.6) – Rengjør drivstoffrøret. , # – Bruk alltid blyfri bensin av god kvalitet; rengjør forgasseren. , # – Rengjør luftfilteret. , # – Koble til tennpluggstøpselet; kontroller forbindelsen mellom pluggledning og støpsel. , # – Rengjør eller skift ut tennpluggen; juster elektrodeavstanden. # Feil/problem: Vanskelig å starte, eller effekten til forbrenningsmotoren avtar. Mulig årsak: – Gressklipperhuset er tilstoppet. – Klipping med for lavt klippetrinn eller med for stor skyvehastighet i forhold til klippehøyde. – Vann i drivstofftanken og forgasseren; forgasseren er tilstoppet. – Drivstofftanken er skitten. – Luftfilteret er skittent. – Tennpluggen er rustet. Tiltak: – Rengjør gressklipperhuset (trekk ut tennpluggstøpselet). (Ö 12.1) – Still inn høyere klippetrinn eller reduser skyvehastigheten. (Ö 8.5) – Tøm drivstofftanken og rengjør drivstoffrøret og forgasseren. # – Rengjør drivstofftanken. # – Rengjør luftfilteret. # – Rengjør tennpluggen. # I henhold til direktiv 2000/14/EC: Garantert lydeffekt- nivå L WAd 94 dB (A) I henhold til direktiv 2006/42/EC: Lydtrykknivå på arbeidsplassen L

1dB (A) Angitt vibrasjonska- rakteristikk iht. EN 12096: Målt verdi a

1dB (A) Angitt vibrasjonska- rakteristikk iht. EN 12096: Målt verdi a

20.1 Bekreftelse av overleveringen

20.2 Servicebekreftelse

Gi denne bruksanvisningen til VIKING fagforhandleren når du får utført vedlikeholdsarbeider. Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført den Dato for neste service 230478 111 9924 C - NO
