BRUKSANVISNING FSAL2 NIKON

Adapter for montering mellan en digital systemkamera och en EDG-tubkikare

Digitalaisen SLR-kameran Fieldscope-sovitin EDG

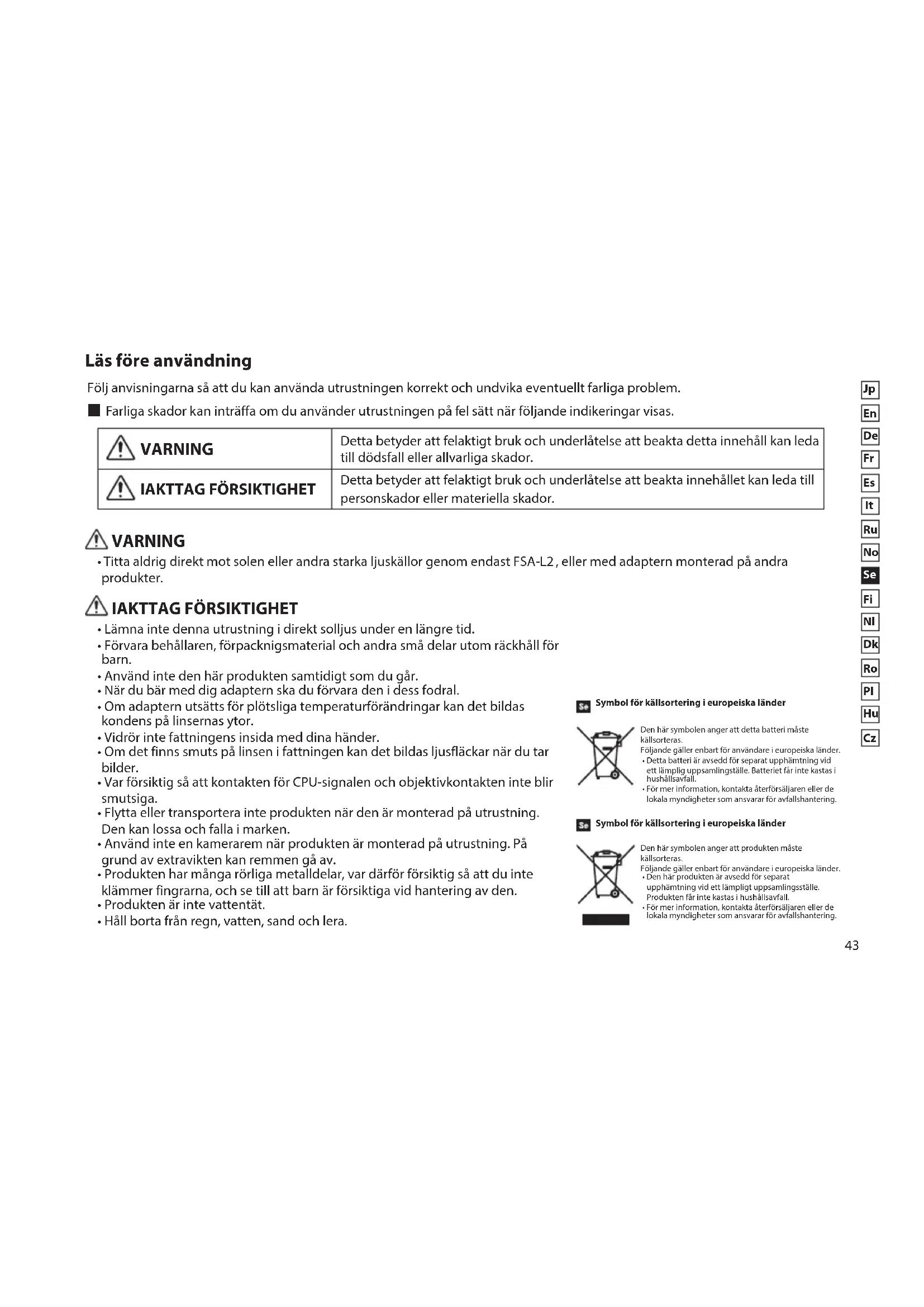

Följ anvisingarna sa att du kan anvanda utrustingen korrekt och undvika eventuellt farliga problem.

Farlga skador kan intraffa om du anvander utrustningen auf fel satt nar foljande indikeringar visas.

VARNING	Detta betyder att felaktigt bruk och underlätse att beakta detta innehäll kan leda till dödsfall eller allvarliga skador.
IAKTTAG FÖRSIKTIGHET	Detta betyder att felaktigt bruk och underlätse att beakta innehållet kan leda till persorskador eller materiella skador.

VARNING

• Titta aldrig direkt mot solen aller andra starka ljuskallor genom endast FSA-L2,ller med adaptern monterad pa andra produkter.

IAKTTAG FÖRSIKTIGHET

• Lämna inteenna utrustning i direkt solljus under en langre tid.
• Forvara behällaren, forpacknigsmaterial och andra små delar utom räckhäll for barn.
• Använd inte den har Produkten samtidigt som du gär.
• När du bar med dig adaptern skä du forvara den i dess fodral.
• Om adaptern utsats for plotsliga temperaturforandringar kan det bildas kondens pa linsernas ytor.
• Vidrör inte fattningens insida med dina händer.
• Om det finns smuts på linsen i fattningen kan det bildas lusfläckarRARY du tar bilder.
• Var försiktig sä att kontakten für CPU-signalen och objektivkontakten inte blir smutsiga.
• Flytta eller Transportera inteprodukten nar den ar monterad på utrustning. Den kan lossa och falla i marken.
• Använd inte en kamerarem Near Produkten ar monterad på utrustning. På grund av extravikten kan remmen gå av.
• Produktten har mänga rörliga metalldeler, var därfor forsiktig sa att du inte klämmer fingrarna, och se till att barn ar forsiktiga vid hantering av den.
• Produktten ar inte vattentät.
• Hall borta fran regn, vatten, sand och lera.

Den har symbolen anger att detta batteri maste källsorteras.

Follande gäller entbar for användare l europelska lander.
- Detta batteri ar väsdd for separat uphamtming vid
ett lamlig upsammlngstalle. Batteriet fier inte kastas i
hushalsalvaft.

• För mer Information, kontakta aterfsjärlem erller de lokala myndigheter som ansvarant for avfallsanterling.

Se Symbol for kallsorting i europeiska lander

Den har symbolen anger attprodukten maste källsorteras.

Follande gäller embart for användare l europeska lander. Den harprodukten ar avsedd for separat uphämting vid ett lampligt uppsamingsstalle. Produktarki inte kastas i hushallsavfall.
- For mer Information, kontakta äfterforsäjaren erder de lokala myndigheter som ansvarant for avfallschantering.

Apparaten uppfyller bestammelserna i avsnitt 15 i FCC:s bestammelser. Foljande två villkor maste uppfyllas vid användning av apparaten:

(1) Enheten far inte orsaka skadlig störning
(2) Apparaten mäste kunna ta emot mottagen interferens, även interferens som kan orsaka önskad drift.

Den har ustrustingen har testats och uppyller granserna for Klass B digital ustrusting, i enlighet med del 15 i FCCbestammelserna och EU:s EMC-direktiv. Dessa granser ar utformade for att tillhandahalla rimligt skydd mot skadlig interferens vid installation i bostadsmiljo. Denna ustrusting alstrar, anvander och kan strala radiofrekvensenergi och, om den inte installeras och anvands i enlighet med instruktionerna, kan den orsaka skadlig störningar av radiokommunikationer. Det finns emellertid inga garantier for att interferens inte kan uppsta i en specifik installation. Omenna apparat skulle orsaka skadlig interferens pa radio- erlar TV-mottagningar, vilket upptacks genom att man slar av och pa apparaten, upppmanas anvandaren att forsoka ratta till störningen genom att vidta en ellr flera av foljande atgarden:

Rikta om ell er omplacera mottagningsantennen.
- Oka avstandet mellan utrustning och mottagare.
Kontakta Återförsäljaren eller en erfaren radio-/TV-tekniker for hjälp.

Denna klass B digital utrustning uppfyller alla krav i enlighet med de kanadensiska bestammelserna for störningsorsakanden utrustning.

Terminologi

Refererataillde numrderade bildernaPsa sidan2.

1. Märke für montering/borttagning
2. Märke für kameramontering/-borttagning
3. Kameraposition (standard)
4. Brännvidd (for modeller med 85 mm objektiv; motsvarar brännvidder i 35 mm-format)
5. Brännviddsindikering

6. Kameraposition (horisontell)

7. Infastning mot kamera

8. Objektivkontaktstift
9. Skruv till klämfäste
10. Infästning mot tubkikare
11. Zoomring
12. Låssift for montering/borttagning
13. Skutknapp for montering/borttagning

Tillbehör

Adapter FSA-L2 for montering mellan en digital systemkamera och tubkikare

Detta arett zoomtillbehör for digitala systemkameror for användning endast med EDG-tubkikare.

Specificationer

Zoom (x) 3,5
Längd × diameter (mm)*1	150 × 62
Vikt (g)*2	435
Elektromagnetisk kompatibilitet	FCC del15 UnderdelB klass B, EU: EMK-directivet, AS/NZS, VCCI klassB, CU TR 020
Miljö RoHS, WEEE
Fattning på FSA-L2-huset Bajonettfattning	kon F-fattning
Fattning på kamerasidan N
	Med EDG Fieldscope 85-serien Med EDG Fieldscope 65-serien
Brännvidd (mm)	500-1.750(DX format: 750-2.625mm)*3	400-1.400(DX format: 600-2.100mm)*3
f-nummer 5,9-21 6,2-22

1: Exclusive lock och utskjutande delar
2: Exclusive lock.
*3: Vid använding med en digital systemkamera i Nikon DX-format motsvarar bildvinkel ca 1,5 x brännvidden i 35 mm-format.

Montering och borttagning

Montering

Montera FSA-L2 pa EDG-tubkikaren genom att rikta in markena for montering/borttagning pa bada sidor mot varandra.
2 Skruva in FSA-L2 i pilens riktning tills ett klickjud hors.
Montera kameran på FSA-L2 genom att rikta in märkena for montering/borttagning mot varandra.
4 Lossa forst skruven till klamfastet. Rikta in de två kamerapositionsmärkena mot varandra och dra at skruven till klamfastet sa att kameran ar justerad horisontellt.

*Se hela bilden som visar korrekt montering på sidan 2.

Beroende pa montering ell zoominstallingn kan vinjectering forekomma. Vinjectering kan kanske inte elimineras helt.
- Fokusera med fokuseringsringen på kikaren medan du tittar i kamerans sökare.
- Vid hög Förstoringsgrad ar skärpedjupet kort. Fokusera dārfor noggrant.
- Vid hög forstoringsgrad kan du forebygga skakningsoskarpa genom att använda kamerans självutlösare eren en fjarrkontroll.
Kamerans position kan rubbas vid bildtagning. Justera om nödvändigt.
Anvand inte blixt vid fotografering.

Kamerainställningar

Kompatibla kameror: D4-serien, D3-serien, D2-serien, Df, D810-serien, D800-serien, D750, D700, D610, D600, D300-serien, D200, D100, D7200, D7100, D7000, D90, D80, D70-serien, D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D60, D50, D40-serien (maj 2015)

• När den används med en Nikon digital systemkamera i FX-format uppstår vinjettering vid brännvidder mellan 500 mm och 750 mm med EDG Fieldscope 85-serien och mellan 400 mm och 600 mm med EDG Fieldscope 65-serien.

Kompatibla tubkikare: EDG Fieldscope 85 VR/85-A VR

EDG Fieldscope 85/85-A

EDG Fieldscope 65/65-A

Exponeringslagen: Blandarfval aller manuellige

• Lamplig bländare i bländarförvalssläge med analog kamera har inte fastställts.

Exponeringsmatning: Centrumvagd matning

• Matrismatting aller spotmatning kan inte anvandas.
• När du inte tittar genom sökaren, använd en ögonmussla eller annan avskärmning sä att ljus inte faller in i sökaren.
• På grund av att det optiska systemet har annorlunda egenskaper øn normala utbytbara objektiv, kan exponeringen variera beroende på kameramodell nar en digital systemkamera används for bildtagning med FSA-L2 och en tubkikare. Använd om nödvändigt exponeringskompensering.

Exponeringskompensering kan vara nödvändig vid användning av vidvinkelzoominställning.

• Det faktiska f-numret och brännvdden varierar beroende på den faktiska zoominställningen, medan kamerans display och bilddata visar konstant f-nummer (13) och brännvidd (800 mm).

• Autofokus aller manuell fokusering via kamerans elektroniska sökare kan inte användas.
• Med objektivet i teleåge blir sökaren mörkare på grund av att bländaren blir mindre. I detta lage kan det vara svårt att fokusera.

Avtryckare: Minska vibrationerna som orsakas av avtryckarens rorelse med nagon av foljande metoder:

Fördröjd exponering, fjarrkabel, självutösare, fjarrkontroll, Modulite Remote Control Set ML-3 etc.

• Om stativ används ar det viktigt att det ar stadigt och stabilt.

• Se Nikon webblats for den senaste informationen om kompatibla kameror och tubkikare.
