Tipo de producto	Adaptador para réflex digital (montura Nikon F) para telescopio de observación
Marca	Nikon
Modelo	FSA-L2 (FSAL2)
Aumento (zoom)	3,5x
Largo × diámetro (mm)	150 × 62
Peso (g)	435
Montura lado cámara	Montura Nikon F (bayoneta)
Montura lado telescopio	Bayoneta específica para telescopios EDG
Telescopios compatibles	EDG 85 VR/85-A VR, EDG 85/85-A, EDG 65/65-A
Cámaras compatibles	Réflex Nikon (gama D4, D3, D2, Df, D810, D800, D750, etc., hasta D40)
Modos de disparo recomendados	Modo A (prioridad de apertura) o Modo M (manual)
Medición de exposición	Medición ponderada central únicamente
Enfoque	Manual mediante el anillo de enfoque del telescopio (AF no disponible)
Accesorios incluidos	Tapa lado telescopio, tapa lado cámara, estuche
Material del cuerpo	Aleación metálica y plástico (probable)
Impermeabilidad	No hermético – evitar lluvia, agua, arena
Limpieza y mantenimiento	Usar un paño suave y seco; evitar disolventes; guardar en el estuche
Seguridad	No mirar al sol; no usar mientras camina; mantener fuera del alcance de los niños
Reciclaje y eliminación	Conforme RAEE – no desechar con la basura doméstica
Certificaciones	FCC Clase B, directiva UE EMC, AS/NZS, VCCI Clase B, CU TR 020, RoHS, WEEE
Longitud focal equivalente (con EDG 85)	500-1750 mm (formato DX: 750-2625 mm)
Apertura (con EDG 85)	f/5.9-21
Apertura (con EDG 65)	f/6.2-22

Preguntas frecuentes - FSAL2 NIKON

¿Puedo usar el adaptador FSA-L2 con una cámara Nikon réflex no listada en la compatibilidad?

El adaptador es compatible con una amplia gama de réflex Nikon, pero para los modelos más recientes, consulte el sitio web de Nikon para verificar la compatibilidad. En general, las réflex digitales Nikon con montura F son compatibles, excepto algunos modelos muy antiguos.

¿Cómo montar correctamente el adaptador en el telescopio EDG?

Alinee las marcas de inserción/expulsión del FSA-L2 y del telescopio, luego inserte y gire en la dirección de la flecha hasta que haga clic. Use el tornillo de fijación para asegurar la cámara alineando los índices de posición.

¿Puedo usar el flash de mi cámara con el adaptador?

No, no use flash. El flash puede causar reflejos o iluminación inadecuada debido a la alta distancia focal. Use fuentes de luz natural o exposición prolongada.

¿Qué hacer en caso de condensación en las lentes?

En caso de cambio brusco de temperatura, puede condensarse agua. Deje que el adaptador se aclimate gradualmente a la temperatura ambiente antes de usarlo. No limpie las lentes hasta que la condensación haya desaparecido naturalmente.

¿El adaptador FSA-L2 es impermeable?

No, el adaptador no es impermeable. Evite todo contacto con lluvia, agua, arena y barro. Guárdelo en su estuche para protegerlo.

¿Cómo limpiar las superficies ópticas del adaptador?

Use un paño suave y que no suelte pelusa, preferiblemente un paño de microfibra. No toque el interior de la montura. En caso de suciedad persistente, use un soplador suave. Evite disolventes líquidos.

¿Puedo usar el enfoque automático con el adaptador?

No, el enfoque debe realizarse manualmente mediante el anillo de enfoque del telescopio. Las funciones de autofoco y telémetro electrónico no están disponibles.

¿Qué modos de disparo se recomiendan para evitar vibraciones?

Use el modo M (manual) o A (prioridad de apertura) con un temporizador o un control remoto para reducir las vibraciones. También se recomienda un trípode estable.

¿Por qué la apertura mostrada es constante (f/13) y la distancia focal (800 mm) independientemente de la posición del zoom?

Es normal: el adaptador transmite valores constantes para la apertura numérica y la distancia focal equivalente. La apertura y distancia focal reales dependen del ajuste mecánico del zoom, pero la cámara muestra estos valores por defecto.

¿Cómo evitar el viñeteo al disparar?

El viñeteo puede aparecer según la posición de la cámara o la configuración del zoom. Intente centrar la imagen en el visor y evite los extremos del zoom. Con una cámara FX, el viñeteo es más probable en distancias focales cortas (500-750 mm para EDG 85). Use una cámara DX para reducir el viñeteo.

MANUAL DE USUARIO FSAL2 NIKON

Adaptador para cámara digital EDG Fieldscope

Accesorio Fieldscope EDG para cámara digital SLR

Adaptador para cámara digital SLR para telescopio terrestre EDG

Adaptador Fieldscope EDG para cámara réflex digital FSA-L2

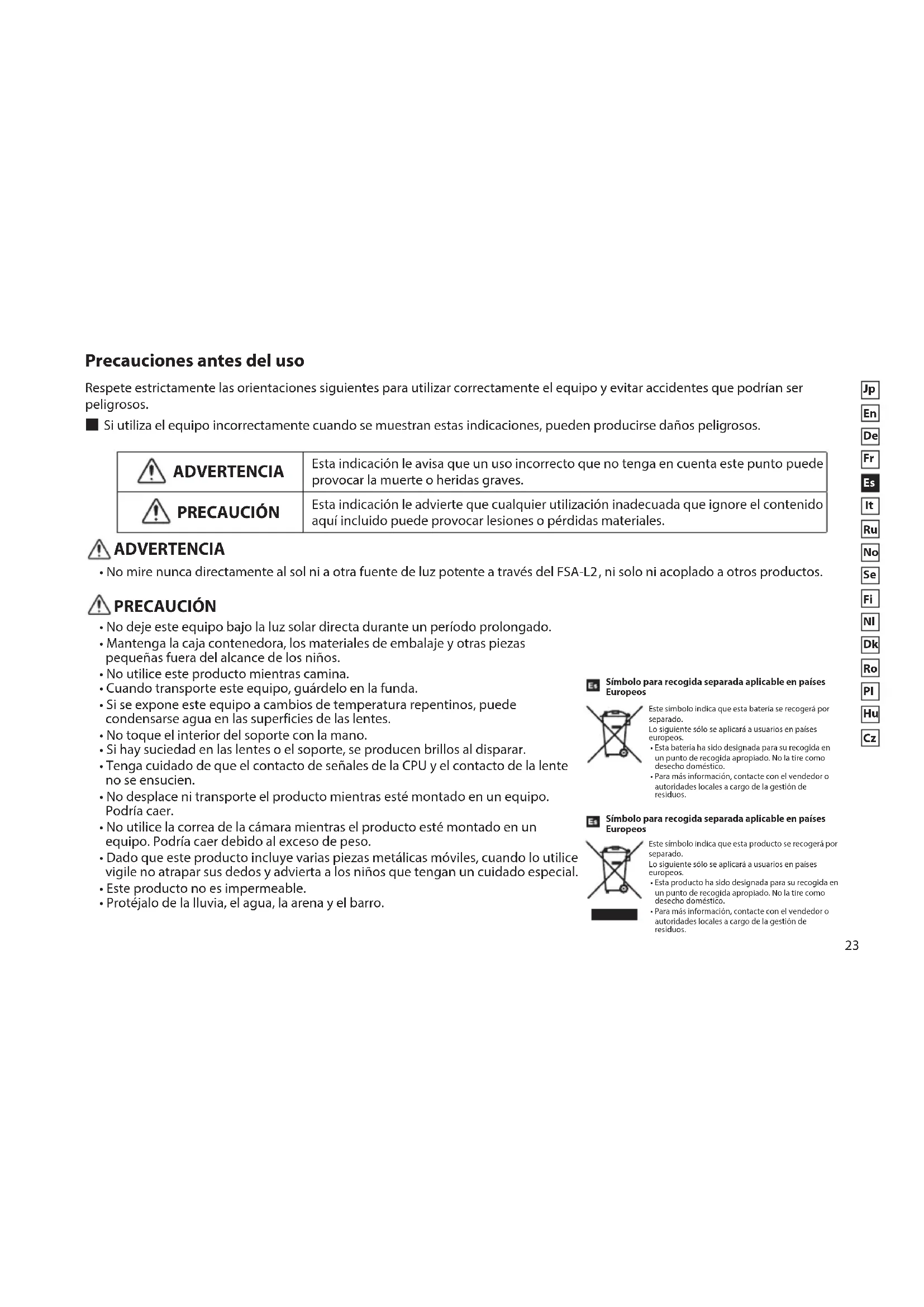

Precauciones antes del uso

Respete estrictamente las orientaciones siguientes para utilizar correctamente el equipo y evitar accidentes que podrían ser peligrosos.

Si utiliza el equipo incorrectamente cuando se muestran estas indicaciones, podrían producirse daños peligrosos.

ADVERTENCIA	Estaindraciónlevisaqueunusoincorrectoque no tenguencuentaeste puntopuede provocarla muerte oheridasgraves.
PRECAUCION	Estaindraciónleadvientequequialquierutilizacióninadeucuadaqueignorel contentidoaquí incluidopuede provocarelesionesopevídidasmateriales.

ADVERTENCIA

• No mire nunca directamente al sol ni a otra fuente de luz potente a través del FSA-L2, ni solo ni acoplado a otros productos.

PRECAUCIÓN

• No deje este equipo bajo la luz solar directa durante un período prolongado.
• Mantenga la caja contenedora, los materiales de embalaje y las piezas pequeñas fuera del alcance de los niños.
• No utilice este producto mientras camina.
• Cuando transporte este equipo, guárdelo en la funda.
• Si se expone este equipo a cambios de temperatura repentinos, puede llegar a condensarse agua en las superficies de las lentes.
• No toque el interior del soporte con la mano.
• Si hay suciedad en las lentes o el soporte, se producen brillos al disparar. Tenga cuidado de que el contacto de señales de la CPU y el contacto de la lente no se ensucien.
• No desplace ni transporte el producto mientras esté montado en un equipo. Podría caer.
• No utilice la correa de la cámara cuando el producto está montado en un equipo. Podría caerse debido al exceso de peso.
• Dado que este producto incluye varias piezas metálicas móviles, cuando lo utilice vigile no atrapar sus dedos y advierta a los niños que tengan un cuidado especial.
• Este producto no es impermeable. Protéjalo de la lluvia, el agua, la arena y el barro.

Símbolo para recogida separada aplicable en países europeos.

Este símbolo indica que esta batería debe recogerse por separado.

Lo siguiente solo se aplica a usuarios en países europeos. - Esta batería ha sido designada para su recogida en un punto de recogida apropiado. No la tire como desecho doméstico. - Para más información, contacte con el vendedor o autoridades locales a cargo de la gestión de residuos.

Símbolo para recogida separada aplicable en países europeos.

Este símbolo indica que este producto debe recogerse por separado.

Lo siguiente solo se aplica a usuarios en países europeos.

- Este producto ha sido designado para su recogida en un punto de recogida apropiado. No lo tire como desecho doméstico. - Para más información, contacte con el vendedor o autoridades locales a cargo de la gestión de residuos.

Acerca de los controles sobre radiointerferencia.

• Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede provocar interferencias peligrosas, y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

• Este equipo ha sido evaluado y cumple con los límites para un dispositivo digital de clase B, de conformidad con la Parte 15 de las reglas de la FCC y con la directiva sobre CEM de la UE. Estos límites están diseñados para proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de conformidad con las instrucciones, podría causar una interferencia perjudicial a las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación particular. Si el equipo provoca perturbaciones en la recepción de radio o televisión, lo que se pueda comprobar apagando y volviendo a encender el equipo, el usuario debería intentar corregir la interferencia mediante una o más de las medidas siguientes:

Reoriente o reubique la antena receptora. - Aumente la separación entre el equipo y el receptor. - Consulte al distribuidor o a un técnico de televisión/radio experimentado.

Este aparato digital de Clase B cumple todos los requisitos de las Regulaciones Canadienses sobre Equipos que Provocan Interferencias.

Nomenclatura Consulte las imágenes numeradas de la página 2.

1. Índice de montaje/desmontaje
2. Índice de montaje/desmontaje de la cámara
3. Marca de posición de la cámara (estándar)
4. Visualización de la distancia focal (para modelos de objetivo de 85 mm, equivalente a formato de 35 mm)
5. Marca de distancia focal
6. Marca de posición de la cámara (horizontal)
7. Montura en el lado de la cámara
8. Pasadores de contacto de señal
9. Tornillo de montaje
10. Montura delgada del catalejo
11. Anillo del zoom
12. Pasador de bloqueo de montaje/desmontaje
13. Palanca deslizante de montaje/desmontaje

Accesorios

Tapa del soporte del lado del fieldscope ×1

Tapa del soporte del lado de la cámara ×1

Funda ×1

Acoplamiento FSA-L2 de cámara SLR digital para catalejo

Este producto es un accesorio para cámara SLR digital tipo zoom, para usar exclusivamente con catalejos EDG.

Especificaciones

Zoom (x) 3,5
Longitud × diámetro (mm)*1	150 × 62
Peso (g)*2	435
Compatible electromagnética	FCC Parte15 sub-parteB clase B, UE: directiva CEM, AS/NZS, VCCI claseB, CU TR 020
Medio ambiente RoHS, WEEE
Montura del cuerpo del FSA-L2 Bayoneta
Montura del lado de la cámina D-SLR	Montura tipo F de Nikon
	Con Fieldscope EDG series 85 Con Fieldscope EDG series 65
Distancia focal (mm)	500-1.750 (DX formatting: 750-2.625mm)*3
Número f 5,9-21 6,2-22

1: Excluye la tapa y las proyecciones. 2: Excluye la tapa. *3: Cuando se usa con una cámara digital Nikon SLR de formato DX, el ángulo de imagen es equivalente a una distancia focal de aprox. 1,5x de formato 35 mm.

Montaje y desmontaje

Montaje

Inserte el FSA-L2 en el EDG Fieldscope alineando los índices de montaje/desmontaje de ambos lados. Enrosque el FSA-L2 en el sentido de la flecha hasta que escuche un chasquido. 3 Acople la cámara al FSA-L2, alineando los índices de montaje/desmontaje de la cámara. 4 Primero, afloje el tornillo de montaje. Luego, alinee las dos marcas de posición de la cámara, y apriete el tornillo de montaje para poner la cámara en posición horizontal.

Desmontaje

Retire la cámara presionando el botón de montaje/desmontaje de la lente. Haga deslizar la palanca de montaje/desmontaje en la dirección de la flecha y manténgala en esta posición. Haga girar el cuerpo en el sentido de la flecha, y extraiga el FSA-L2.

*Consulte la imagen completa que muestra el montaje correcto en la página 2.

Precauciones al disparar

• En función de la posición de la cámara o el ajuste del zoom puede producirse un viñeteado. El viñeteado puede no desaparecer totalmente. Enfoque utilizando el anillo de enfoque del Fieldscope, mientras mira por el visor de la cámara.
• Al disparar con mucha ampliación, la profundidad de enfoque es baja. Asegúrese de enfocar cuidadosamente.
• Al disparar con mucha ampliación, reduzca las vibraciones utilizando un temporizador o un mando a distancia.
• Durante el funcionamiento de la webcam, su posición puede desalinearse. Antes de soltar el obturador, ajuste la webcam si es necesario.
• No utilice el flash al disparar.

Ajustes de la cámara

Cámaras compatibles: Serie D4, serie D3, serie D2, Df, serie D810, serie D800, D750, D700, D610, D600, serie D300, D200, D100, D7200, D7100, D7000, D90, D80, serie D70, D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D60, D50, serie D40 (revisado en mayo de 2015)

• Cuando se usa con una cámara digital Nikon SLR de formato FX, se produce un viñeteado a distancias focales de entre 500 y 750 mm con EDG Fieldscope serie 85, y entre 400 y 600 mm con EDG Fieldscope serie 65.

Fieldscopes compatibles: EDG Fieldscope 85 VR/85-A VR

EDG Fieldscope 85/85-A

EDG Fieldscope 65/65-A

Modos de fotografía: Modo A (Automática con prioridad de abertura) o modo M (Manual)

• No se ha determinado la abertura apropiada utilizando el modo automático con prioridad de abertura con cámara de película.

Medición de la exposición:

Medición ponderada en el centro

• Medición matricial y medición puntual no pueden usarse.
• Cuando se aleje del visor durante el fotografiado, evite la penetración de la luz mediante una protección, como una tapa de ocular.
• Dado que el sistema óptico tiene una característica distinta a las lentes intercambiables de la cámara, si se utiliza el FSA-L2 y un Fieldscope para disparar con una cámara digital SLR, la exposición puede ser distinta en función del modelo de cámara. Si es necesario, utilice la compensación de exposición.

La compensación de exposición puede ser necesaria cuando se emplea un ajuste de zoom de gran angular.

• El número f real y la distancia focal varían en función del ajuste de zoom real, mientras que la pantalla de la cámara y los datos de la imagen muestran el número f constante (13) y la distancia focal (800 mm).

Enfoque: Enfoque manual realizando el anillo de enfoque en el cuerpo del catalejo.

• "Enfoque automático" y la función "Enfoque manual con telémetro electrónico" no pueden usarse.
• Cuando se utiliza un objetivo en el ajuste de teleobjetivo, la imagen en el visor se torna más oscura debido a los cambios en el número F. Tenga presente que en esta situación puede resultar difícil enfocar.

Liberación del obturador:

Para reducir la vibración causada por la liberación del obturador, utilice los siguientes modos/acciones: Modo de retraso de la exposición, cable remoto, autodisparador, control remoto, juego de control remoto Modulite ML-3, etc.

• Si utiliza un trípode, utilice un modelo que sea sólido y estable.

*Consulte en el sitio web de Nikon la información más reciente de cámaras y Fieldscopes compatibles.
