FSAL2 - Távcsövek NIKON - Ingyenes használati útmutató

Termék típusa	Távcsőhöz való adapter digitális tükörreflexes fényképezőgéphez (Nikon F bajonett)
Márka	Nikon
Modell	FSA-L2 (FSAL2)
Nagyítás (zoom)	3,5x
Hosszúság × átmérő (mm)	150 × 62
Súly (g)	435
Fényképezőgép oldali bajonett	Nikon F bajonett
Távcső oldali bajonett	EDG távcsövekhez specifikus bajonett
Kompatibilis távcsövek	EDG 85 VR/85-A VR, EDG 85/85-A, EDG 65/65-A
Kompatibilis fényképezőgépek	Nikon tükörreflexes (D4, D3, D2, Df, D810, D800, D750, stb., D40-ig)
Ajánlott felvételi módok	A mód (rekesz prioritás) vagy M mód (manuális)
Fénymérés	Csak középre súlyozott mérés
Élességállítás	Manuálisan a távcső élességállító gyűrűjével (AF nem elérhető)
Tartozékok	Távcső oldali sapka, fényképezőgép oldali sapka, tok
Ház anyaga	Fémötvözet és műanyag (valószínű)
Vízállóság	Nem vízálló – kerülje az esőt, vizet, homokot
Tisztítás és karbantartás	Használjon puha, száraz rongyot; kerülje az oldószereket; tárolja a tokban
Biztonság	Ne nézzen a napba; ne használja járás közben; tartsa gyermekektől elzárva
Újrahasznosítás és hulladékkezelés	Megfelel a WEEE irányelvnek – ne dobja a háztartási hulladékba
Tanúsítványok	FCC B osztály, EU EMC irányelv, AS/NZS, VCCI B osztály, CU TR 020, RoHS, WEEE
Egyenértékű fókusztávolság (EDG 85-tel)	500-1750 mm (DX formátum: 750-2625 mm)
Rekesz (EDG 85-tel)	f/5.9-21
Rekesz (EDG 65-tel)	f/6.2-22

Gyakran ismételt kérdések - FSAL2 NIKON

Használhatom az FSA-L2 adaptert a kompatibilitási listán nem szereplő Nikon tükörreflexes fényképezőgéppel?

Az adapter a Nikon tükörreflexes fényképezőgépek széles körével kompatibilis, de az újabb modellek esetében ellenőrizze a kompatibilitást a Nikon weboldalán. Általában a Nikon F bajonettes digitális tükörreflexes fényképezőgépek támogatottak, kivéve néhány nagyon régi modellt.

Hogyan kell helyesen felszerelni az adaptert az EDG távcsőre?

Igazítsa össze az FSA-L2 és a távcső behelyezési/kioldási jelöléseit, majd illessze be és csavarja a nyíl irányába a kattanásig. Használja a rögzítőcsavart a fényképezőgép rögzítéséhez a pozíciójelzők összehangolásával.

Használhatom a fényképezőgép vakuát az adapterrel?

Nem, ne használjon vakút. A vaku tükröződéseket vagy nem megfelelő megvilágítást okozhat a nagy fókusztávolság miatt. Használjon természetes fényforrásokat vagy hosszú expozíciót.

Mit tegyek, ha páralecsapódás képződik a lencséken?

Hirtelen hőmérsékletváltozás esetén víz csapódhat ki. Hagyja, hogy az adapter fokozatosan alkalmazkodjon a környezeti hőmérséklethez használat előtt. Ne törölje le a lencséket, amíg a pára természetes módon el nem tűnik.

Az FSA-L2 adapter vízálló?

Nem, az adapter nem vízálló. Kerülje az érintkezést esővel, vízzel, homokkal és sárral. Tárolja a tokjában a védelem érdekében.

Hogyan tisztítsam az adapter optikai felületeit?

Használjon puha, szöszmentes rongyot, lehetőleg mikroszálas anyagot. Ne érintse meg a bajonett belsejét. Makacs szennyeződés esetén használjon puha fúvókát. Kerülje a folyékony oldószereket.

Használhatom az autofókuszt az adapterrel?

Nem, az élességállítást manuálisan kell elvégezni a távcső élességállító gyűrűjével. Az autofókusz és az elektronikus távolságmérő funkciók nem érhetők el.

Milyen felvételi módok ajánlottak a rezgések elkerülésére?

Használja az M (manuális) vagy A (rekesz prioritás) módot önkioldóval vagy távkioldóval a rezgések csökkentése érdekében. Javasolt egy stabil állvány használata is.

Miért állandó a kijelzett rekesz (f/13) és fókusztávolság (800 mm) a zoom pozíciójától függetlenül?

Ez normális: az adapter állandó értékeket közvetít a digitális rekesz és az egyenértékű fókusztávolság tekintetében. A valódi rekesz és fókusztávolság a zoom mechanikus beállításától függ, de a fényképezőgép ezeket az alapértelmezett értékeket jeleníti meg.

Hogyan kerülhető el a vignettálás felvétel közben?

A vignettálás a fényképezőgép helyzetétől vagy a zoom beállításától függően jelentkezhet. Próbálja középre igazítani a képet a keresőben, és kerülje a zoom szélsőségeit. FX fényképezőgéppel a vignettálás nagyobb valószínűséggel fordul elő rövid fókusztávolságoknál (EDG 85 esetén 500-750 mm). Használjon DX fényképezőgépet a vignettálás csökkentésére.

HASZNÁLATI ÚTMUTATÓ FSAL2 NIKON

EDG Fieldscope SLR digitális fényképezőgép tartozék

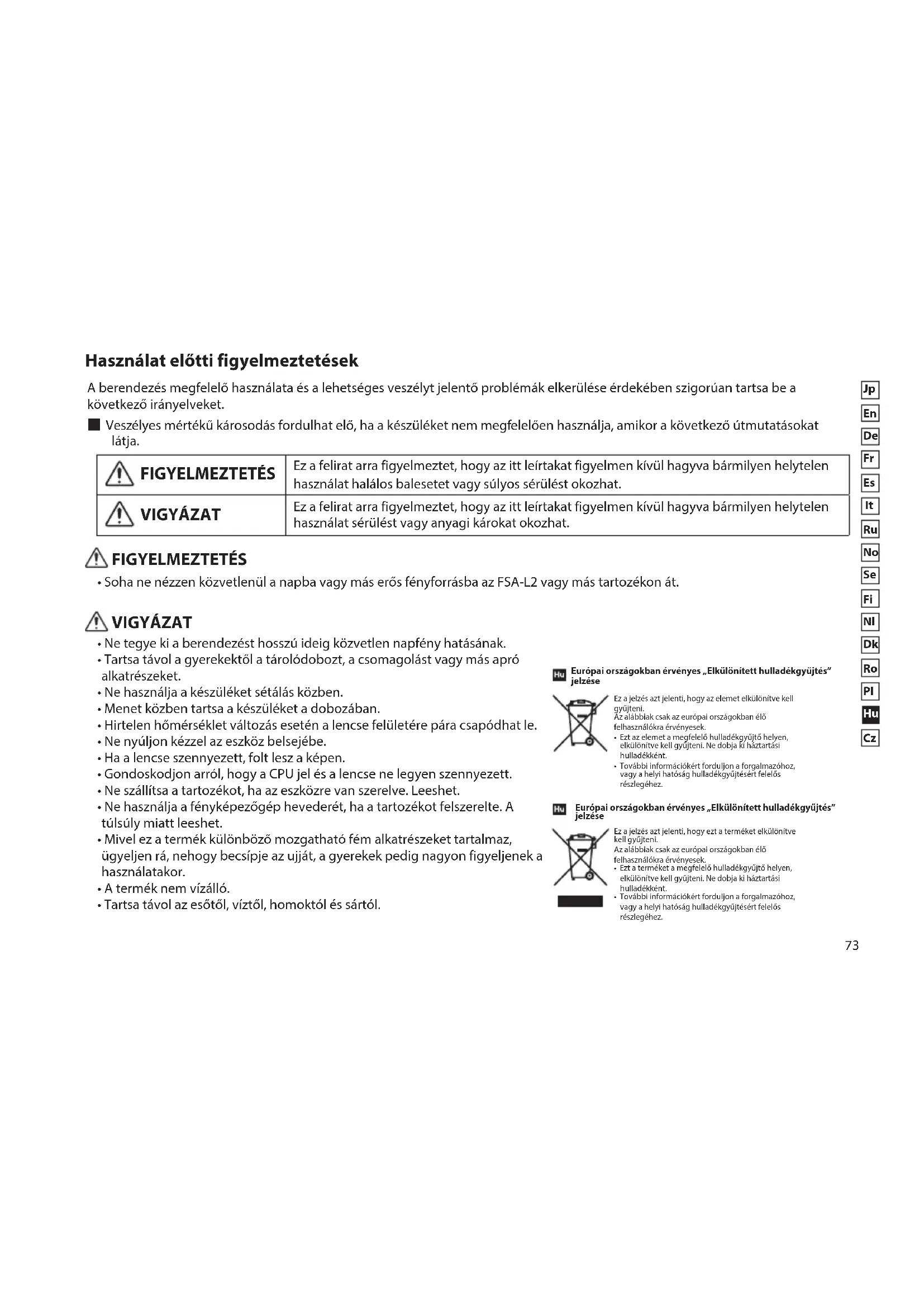

Használat előtti figyelmeztetések

A berendezés megfelelő használata és a lehetséges veszélyt jelentő problémák elkerülése érdekében szigorúan tartsa be a következő irányelveket.

Veszélyes mértékű károsodás fordulhat elő, ha a készüléket nem megfelelően használja, amikor a következő utasításokat látja.

FIGYELMEZTETÉS	Ez a felirat arra figyelmeztet, hogy az itt leirtakat figyelmen kivül hagyva barmilyen helytelen használat halálos balesetet vagy súlyos sérulést okozhat.
VIGYAZAT	Ez a felirat arra figyelmeztet, hogy az itt leirtakat figyelmen kivül hagyva barmilyen helytelen használat sérulést vagy anyagi károkat okozhat.

FIGYELMEZTETÉS

• Soha ne nézzen közvetlenül a napba vagy más erős fényforrásba az FSA-L2 vagy más tartozékon át.

VIGYÁZAT

• Ne tegye ki a berendezést hosszú ideig közvetlen napfény hatásának. Tartsa távol a gyerekektől a tárolódobozt, a csomagolást vagy más apró alkatrészeket.
• Ne használja a készüléket sétálás közben. Menet közben tartsa a készüléket a dobozában. Hirtelen hőmérsékletváltozás esetén a lencse felületére pára csapódhat le.
• Ne nyúljon kézzel az eszköz belsejébe. Ha a lencse szennyezett, folt lesz a képen. Gondoskodjon arról, hogy a CPU jel és a lencse ne legyen szennyezett.
• Ne szállítsa a tartozékot, ha az eszközre van szerelve. Leeshet.
• Ne használja a fényképezőgép hevederét, ha a tartozékot felszerelte. A túlsúly miatt leeshet.
• Mivel ez a termék különböző mozgatható fém alkatrészeket tartalmaz, ügyeljen rá, nehogy becsípje az ujját, a gyerekek pedig nagyon figyeljenek a használatakor. A termék nem vízálló. Tartsa távol az esőtől, víztől, homoktól és sártól.

Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése

Ez a jelzés azt jelenti, hogy az elemet elkülönítve kell gyűjteni.

Gyűjtse külön. Az alábbiak csak az európai országokban élő felhasználókra érvényesek. Ezt a terméket a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként. További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

Európai országokban érvényes, "Elkülönített hulladékgyűjtés" jelzés

Ez a jelzés azt jelenti, hogy ezt a terméket elkülönítve kell gyűjteni.

Az alábbiak csak az európai országokban élő felhasználókra érvényesek. Ezt a terméket a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként. További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

Néhány szó a rádiós zavarok ellenőrzéséről

• A berendezés eleget tesz az FCC szabályok 15. részében foglaltaknak. Az üzemeltetés a következő két feltétellel lehetséges:

(1) Ez a készülék nem okozhat káros interferenciát, és (2) Ennek a készüléknek el kell viselnie minden interferenciát, beleértve azokat is, melyek váratlan működést eredményezhetnek.

• Az EU EMC rendelete és az FCC szabályzat 15. részének értelmében a tesztelés során úgy találtuk, hogy ez a berendezés megfelel egy B osztályú digitális készülék határértékeinek. Ezek a határértékek megfelelő védelmet nyújtanak a káros interferenciák ellen, mikor a készüléket lakóövezetben használják. A készülék rádiófrekvenciás energiát hoz létre, használ, és képes kisugározni. Ha nem az előírásoknak megfelelően szereli össze és használja, az súlyos interferenciát okozhat a rádiós kommunikációban. Ennek ellenére nincs garancia arra, hogy egy bizonyos esetben nem fordul elő interferencia. Ha ez a készülék olyan káros zavart okoz a rádiós vagy televíziós vételben, amely megszüntethető a berendezés ki- és bekapcsolásával, akkor a következő intézkedésekkel próbálja meg megszüntetni a zavart:
• Állítsa be újra, vagy helyezze át a vevőantennát. A készülék és a vevő között tartson nagyobb távolságot. Kérje az eladó, vagy egy tapasztalt rádió/TV műszerész segítségét.

Ez a B osztályú digitális készülék megfelel az interferenciát okozó készülékekre vonatkozó összes kanadai előírásnak.

Elnevezések

Tekintse meg a 2. oldalon lévő számozott ábrákat.

1. Fel-/leszerelés bemutatása
2. Fényképezőgép fel-/leszerelés bemutatása
3. Fényképezőgép-helyzet jelző (normál)
4. Fókusztávolság-kijelző (85 mm-es objektívvel rendelkező modellekhez, 35 mm-es formátummal egyenértékű)
5. Fókusztávolság-jelző
6. Fényképezőgép-helyzet jelző (vízszintes)
7. Fényképezőgép felszerelési oldala
8. Jelérintkezők
9. Kapocscsavar
10. Távcső felszerelési oldala
11. Nagyítógyűrű
12. Fel-/leszerelés rögzítőcsapja
13. Fel-/leszerelés csúszókarja

Tartozékok

Szerelősapka a keresőoldalra ×1

Szerelősapka a kamera oldalra ×1

Tok ×1

FSA-L2 fieldscope digitális SLR fényképezőgép szerelék

Ez a termék egy zoom típusú digitális SLR fényképezőgép kiegészítő, kifejezetten EDG Fieldscope távcsövekhez.

Specifikációk

Zoom (x) 3,5
Hossz × átméro (mm)1	150 × 62
Tömeg (g)2	435
Elektromágneses összeférhétöség	FCC 15. rész, B szakasz, B osztály, EU:EMC irányelv, AS/NZS, VCCI B osztály, CU TR 020B osztály
Környezet RoHS, WEEE
Szerelés az FSA-L2 testre Bajonettzár
Szerelés a D-SLR camera oldalra Nikön F szerelés
	EDG Fieldscope 85 sorozattal EDG Fieldscope 65 sorozattal
Fókusztávolság (mm)	500-1.750 (DX formátum: 750-2.625mm)3
f-szám 5,9-21 6,2-22

1: Kizárja a sapkát és a kivételt. 2: Kizárja a sapkát. *3: Nikon DX formátumú SLR fényképezőgéppel használva a kép szöge megfelel kb. a 35 mm-es formátum 1,5x-es fókusztávolságának.

Fel- és leszerelés

Felszerelés

Helyezze az FSA-L2 készüléket az EDG Fieldscope távcsőbe úgy, hogy mindkét oldalon illeszti a fel-/leszerelő jelzéseket. 2. Kattanásig tekerje el az FSA-L2 készüléket a nyíl irányába. 3. Csatlakoztassa a fényképezőgépet az FSA-L2 készülékhez a fényképezőgép fel-/leszerelő jelzéseinek illesztésével. 4. Először lazítsa meg a kapocs csavarjait. Ezután állítsa be a fényképezőgép két jelzését, majd húzza meg a kapocs csavarjait, hogy a fényképezőgép vízszintes helyzetben legyen.

Leszerelés

A fényképezőgép lencse fel-/leszerelő gombot megnyomva vegye le. ② A fel-/leszerelő kart csúsztassa el a nyíl irányába, és tartsa abban a helyzetben. ③ Forgassa el a géptestet a nyíl irányába, és vegye el az FSA-L2 készüléket.

*Tekintse meg a 2. oldalon levő, a megfelelő összeszerelést bemutató teljes ábrát.

Exponálási óvintézkedések

A fényképezőgép helyzetétől és a zoom beállításától függően előfordulhat vignettálás. Lehet, hogy nem tűnik el teljesen a vignettálás. Végezze el a fókuszálást a távcső fókuszáló gyűrűjével, miközben a fényképezőgép keresőjét nézi. Nagy nagyítású képeknél kicsi a mélységélesség. Bizonyosodjon meg a fókusz gondos beállításáról. - A nagy nagyítású képeknél a beremegést megelőzheti az önkioldóval vagy távvezérléssel. A fényképezőgép elmozdulhat, miközben a gépet használja. Szükség esetén exponálás előtt állítsa be a fényképezőgépet. - Exponálás közben ne használja a vakut.

Kamera beállítások

A készülékkel együtt használható fényképezőgépek:

D4 sorozat, D3 sorozat, D2 sorozat, Df, D810 sorozat, D800 sorozat, D750, D700, D610, D600, D300 sorozat, D200, D100, D7200, D7100, D7000, D90, D80, D70 sorozat, D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D60, D50, D40 sorozat (2015. májusi állapot)

• Nikon FX-formátumú digitális SLR kamera használatakor életlen kontúrok fordulhatnak elő 500 mm és 750 mm-es fókusztávolság között az EDG Fieldscope 85 sorozat alkalmazásánál és 400 mm és 600 mm fókusztávolság között az EDG Fieldscope 65 sorozat alkalmazásánál.

Kompatibilis látcsövek: EDG Fieldscope 85 VR/85-A VR

EDG Fieldscope 85/85-A

EDG Fieldscope 65/65-A

Fényképezési módok: A (rekeszérték automatikus előválasztása) vagy M (manuális) üzemmód

• Filmfelvevő kamerával még nem vizsgáltuk meg, hogy a rekeszérték automatikus előválasztása módban a készülék megtalálja-e a megfelelő rekeszértéket.

Fénymérés: Középre súlyozott mérés

• Mátrix mérés és Pontszerű fénymérés nem használható.
• Ha az exponálás közben elmozdul a tárgy a keresőből, akkor védekezzen a behatoló fény ellen árnyékolóval, pl. szemlencse-sapkával.
• Mivel az optikai rendszer a cserélhető lencséktől eltérő jellemzőkkel rendelkezik, ha az FSA-L2 és a Fieldscope készüléket együtt használja egy digitális SLR fényképezőgéppel, változhat az expozíció a fényképezőgép típusától függően. Szükség esetén kompenzálja az expozíciót.

Nagylátószögű beállításnál szükség lehet az expozíció kompenzációjára.

• Az aktuális f szám és a fókusztávolság változhat a pillanatnyi zoom beállítástól függően, miközben a kamera kijelzője állandó f számot (13) és fókusztávolságot (800 mm) mutat.

Fókusz: A kézi fókuszáláshoz használja a Fieldscope házán lévő fókuszáló gyűrűt.

• Az "Autofókusz" és a "Manuális fókusz elektronikus távolságméréssel" funkció nem használható.
• Ha egy lencsét telefotó beállításban használ, akkor a kereső képe sötétebb lesz az F-számok változása miatt. Ne feledje, hogy ebben a helyzetben nehéz lehet a fókuszálás.

Exponálás: Az exponálás okozta remegés csökkentéséhez használja a következő módot/kiegészítőket:

Expozíció-késleltető mód, exponáló zsinór, időkésleltető, távirányító, Modulite ML-3 távvezérlő készlet stb.

• Állvány használata esetén erős, stabil modellt válasszon.

* Tekintse meg a Nikon cég honlapján a kompatibilis fényképezőgépekkel és távcsövekkel kapcsolatos legújabb információkat.
