GEBRUIKSAANWIJZING FSAL2 NIKON

EDG fieldscopekoppelstuk voor dSLR camera's

EDG Fieldscope SLR digitalkamera-monitoring

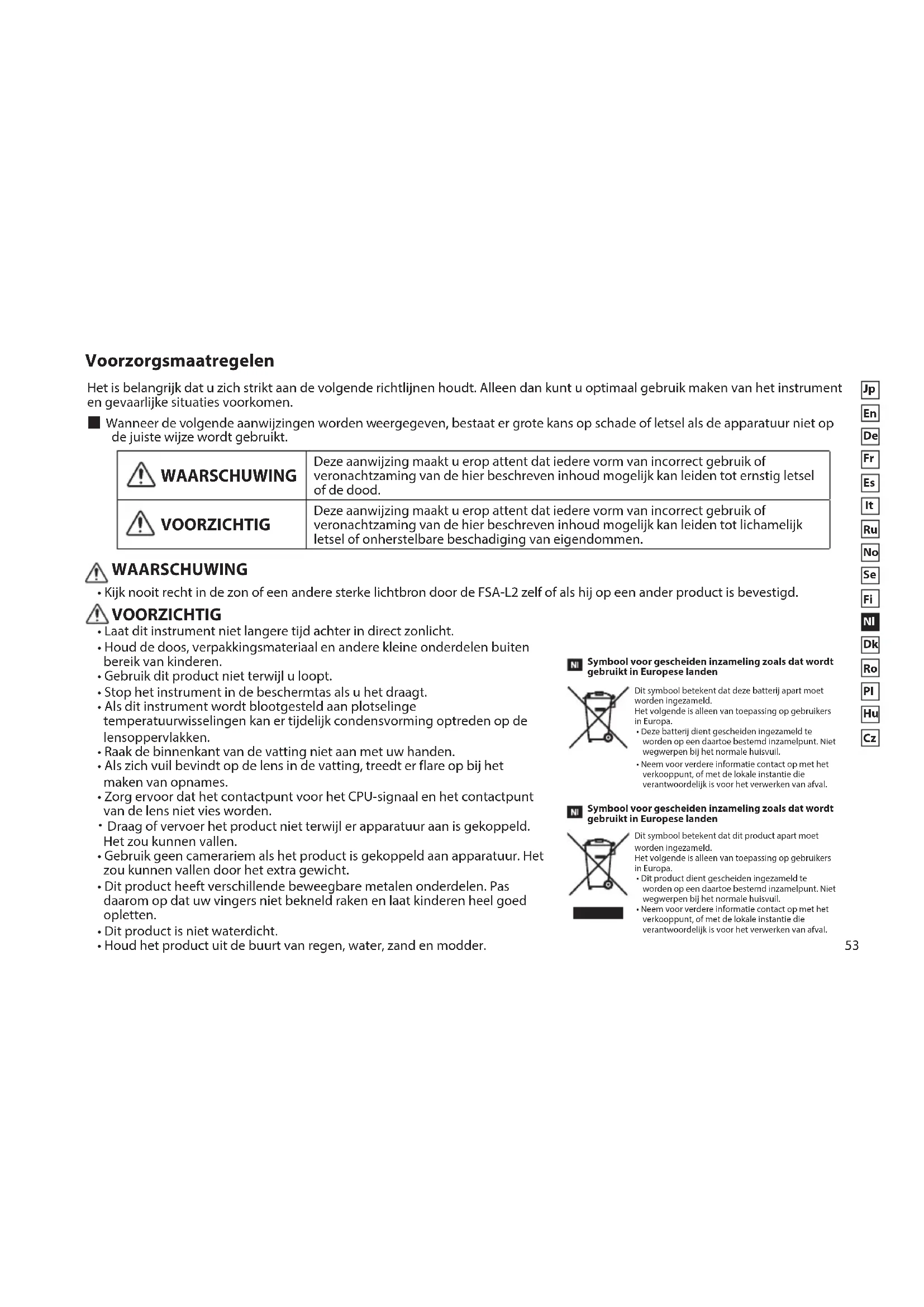

Voorzorgsmaatregelen

Het is belangrijk dat u zich strikt aan de volgende richtlijnen houdt. Alleen dan kunt u optimaal gebruik make n van het instrument en gevaarlijke situatuies voorkomen.

■ Wanner de volgende aanwijzingen worden weergegeven, bestaat er grote kans op schade of letsel als de apparatuur Niet op de juiste wijze worden gelebruikt.

WAARSCHUWING	Deze aanwijzing maakt u erop attent dat iedere vorm van incorrect gebruik of veronachtzaming van de hier beschreiben inhoud möglichk kan leiden tot ernstig letsel of de dood.
VOORZICHTIG	Deze aanwijzing maakt u erop attent dat iedere vorm van incorrect gebruik of veronachtzaming van de hier beschreiben inhoud möglichk kan leiden tot lichamelijk letsel of onherstelbare beschadiging van eigendommen.

WAARSCHUWING

• Kijk nooitrecht in de zon of een andere sterke lichtbron door de FSA-L2zfelf of als hij op een ander product is bevestigd.

VOORZICHTIG

• Laat dit instrument nicht langere:tijd,achter in direct zonlicht.
• Houd de doos, verpakkingsmaterial en andere petite onderdelen buiten bereik van kinderen.
• Gebruik dit product Niet verwijl u loopt.
• Stop het instrument in de beschermtas als u het draagt.
• Als dit instrument worden blootgesteld aan plotselinge temperatuurwisselingen kan er tijdelijk condensvorming optreden op de lensoppervlakken.
• Raak de binnenkant van devatting Niet aan met uw handen.
• Als zich vuil bevindt op de lens in de vatting, treedt er flare op bij het makeen van opnames.
• Zorg ervoor dat het contactpunt voor het CPU-signal en het contactpunt van de lens Niet vies worden.
• Draag of vervoer het product Niet verwijl er apparatuur aan is gekoppeld. Het zou+kunnen vallen.
• Gebruik geen camerariem als het product is gekoppeld aan apparatuur. Het zou+kunnen vallen door het extra gewicht.
• Dit product heeft verschillende beweegbare metalen onderdelen. Pas waarom op dat uw vingers Nietbekneld raken en LAST kinderen heel goed opletten.
• Dit product is nicht waterdicht.
• Houd het product uit de buurt van regen, water, zand en modder.

N Symbol voor gescheden inzameling zoals dat worden gebruikt in Europese landen

Dit symbol betekent dat deze batterij apart要去 worden ingezameld.

Het volgende is alleen van toepassing op gebruikers in Europa.

• Deze batterd lclient geschaffen Ingezameld te worden op een daartoe bestem inizamelpunt. Niet wegwerpen bij het normale huisvull.

• Neem voor verdere informatie contact op met het verkooppunt, of met de lokale instantie die verantwoordelijk is voor het verwerken van afval.

Symbol voor geschaden inzameling zoals dat worden gebruikt in Europese landen
Dit symbol beteketent dat dit product apart moet worden ingezamld.
Het volgende is alleen van toepassing op gebruikers in Europa.
- Dit product cliente geschaden Ingezameld te worden op een daartoe besteml Inzamelpunt. Niet wegwerpen bij het normale huisvuiil.
- Neem voor verdere informatie contact op met het verkoopput, of met de lokale instantie die verantwoordelijk is voor het verwerken van afval.

Over het voorkomen van radio-interferentie

• Dit instrument voldoet aan de normen vastgelegd in deel 15 van de FCC-voorschriften. De werking van het instrument is afhankelijk van de volgende twee voorwaarden:

(1) Dit instrument mag geen schadelijke interferentie veroorzaken en
(2) dit instrument要去 bestand zich tergen eventuele interferentie die wordtveroorzaakt door andere apparatuur, inclusief interferentie die kan leiden tot ongewenst functioneren.

• Uit tests is gebleken dat dit instrument voldoet aan de normen voor een digitaal apparaat van klass B, conform deel 15 van de FCC-voorschriften, evenals de normen die zijn beschreiben in de relevante EU EMC-richtlijn. Deze normen+zijn opgesteld om een acceptabele bescherming te bieden gegen schadelijke interferentie in een thuisomgeving. Dit instrument genereert en gebruikt radiogolven en kan radiogolven uitzenden die, bij installmentie en gebruik anders dan in de instructies is aangegeven, communicatie via radiogolven hun verstoren. Er is=""> erichter geen garantie dat er in een bepaalde omgeving geen interferentie za optreden. Als dit instrument schadelijke interferentie verroorzaakt in de ontvangst van radio of television, wat kan worden vastgesteld door het instrument uit en in te schakelen, worden de gebruiker aangeraden een of moer van de volgende maatregelen te nemen om deze interferentie op te heffen:

• Richt de antennae anders of verplaats hem.

• Vergroot de afstand:tussen het instrument en de radio of tevisie.
  Vraag de leverancier van het instrument of een ervaren radio/TV technicus om advies.
  Dit digitale B-klasse instrument voldoet aan alle vereisten van de Canadese Interference-Caising Equipment Regulations.

Benamingen Ziede genummerde afbeeldingen op pagina 2.

1. Montageteken
2. Montageteken op de camera
3. Indicator cameraposite (standards)
4. Aanduiding brandpuntsafstand (voor 85mm objectieven, Kleinbeeld-equivalent)
5. Indicator brandpuntsafstand

6. Indicator cameraposite (horizontal)

7. Camera-vatting

8. Contactpunter
9. Klemschroef
10. Scope-vatting
11. Zoomring
12. Vergrendelingspin
13. Ontgrendelingspal

Accessoires

Beschermdop vetting aan scopekant × 1 Beschermdop vetting aan camerakant × 1 Tas × 1

Fieldscope digitale spiegelreflex camera koppelstuk FSA-L2

Dit product is een zoom koppelstuk voor een digitale spiegelreflex camera, special bestemd voor EDG Fieldscopes.

Specifications

Zoom (x) 3,5
Lenge × diameter (mm)*1	150 × 62
Gewicht (g)*3	435
Elektramagnetische compatibiliteit	FCC deel15 SubKlasseB, EU:EMC richtlijn, AS/NZS, VCCI KlasseB, CU TR 020
Milieu RoHS, WEEE
Vatting FSA-L2-body Bajonetvatting
Vatting aan cant dSLR-camera Nikon	F-vatting
	Met de EDG Fieldscope 85 série Met de	EDG Fieldscope 65 série
Brandpuntsafstand (mm)	500-1.750(DX-formaat: 750-2.625mm)*3	400-1.400(DX-formaat: 600-2.100mm)*3
f-getal 5,9-21 6,2-22

1: Exclusief dop en uitstekende delen.
2: Exclusiondop.
*3: In combinatie met een DX-formaat dSLR camera van Nikon is de beeldhoek equivalent aan circa 1,5 x de brandpuntsafstand van het 35mm-formaat.

Bevestigen en verwijderen

Bevestigen

Bevestig de FSA-L2 aan de EDG Fieldscope door de montagetakens aan beiden zichden op een lijn te brengen.
Draai de FSA-L2 in de richting van de pijl totdat u een klik hoor.
Koppel de camera aan de FSA-L2 door de montagetekens op een lijn te brengen.
4 Draai eerst de klemschroef los. Zorg er dan voor dat de twee camerapositie indicators in een lijn staan en draai de klemschroef vast voor een horizontale camerapositie.

Verwijderen

① Verwijder de camera door op de objectiefontgrendelingsknop te drukken.
② Schuif de ontgrendelingspal in de richting van de pijl en houd deze vast.
③ Draai het koppelstuk in de richting van de pijl en verwijder de FSA-L2.

*Zie de afbeelding op pagina 2 voor de juiste bevestiging van het koppelstuk.

Voorschriften voor het makeen van opnames

• Afhankelijk van de positie van de camera of de zoominstelling kan zich vignettering voordoen. Het is möglichk dat vignettering Niet geheel te vermijden is.
  Stel scherp met de scherpsteling van de Fieldscope terwijl u door de zoeker van de camera kijkt.
• Wonneer u opnames maakt bij een hoge vergroting, is de scherpte-diepte gering. Stelkaar nauwkeurig scherp.
• Wonneer u opnames maakt bij een hoge vergroting, kutu trillingen vermijden door een zelfontspanner of afstandsbediening te gebruiken.
• Tijdens gelebruik kan de uitlijing van de camera veranderen. Pas zonodig de positie van de camera aan voordat u op de ontspanknop drukt.
• Gebruik geen flitslicht bij het makeen van opnames.

Camera-installingen

• In combinatie met een Nikon FX-formaat dSLR-camera treedt er vignettering op bij brandpuntsafstanden:tussen 500~mm en 750~mm met de EDG Fieldscope 85 series en tussen 400~mm en 600~mm met de EDG Fieldscope 65 series.

Compatible fieldscapes: EDG Fieldscope 85 VR/85-A VR

EDG Fieldscope 85/85-A

EDG Fieldscope 65/65-A

Belichtingsstanden: A (Diafragmavooorkeuze Auto) stand of M (Handmatig) stand

• Het juiste diafragma bij gebruik van de diafragmavoorkeuze auto stand met een analoge camera is nicht vastgesteld.

Lichtmeting: Centrumgericht

• Matrixmeting en spotmeting können nicht worden gebruikt.
• Wonneer u tijdens het makes van een opname Niet door de zoeker kijkt, zorg er dan voor dat er geenlicht waar binnen kan vallen door bijv. een oculairdop teplaatsen.
• Omdat het optische systeme andere kenmerken heeft dan verwisselbare objectieven, kan de belichting per cameramodel verschillen als de FSA-L2 en een Fieldscope gebruikt worden om opnames te makeen met een digitale spiegelreflexcamera. Gebruik indien nodig belichtingscorrectie. Belichtingscorrectie kan nodig bij een korte brandpuntsaftstand.
• Het feitelijke f-getal en de brandpuntsafstand varieren afhankelijk van de gekozen zoomstand, verwijl de camera en afbeeldingsgegevens een constant f-getal (13) en constante brandpuntsafstand (800 mm) aangeven.

Scherpstellen: Handmatig scherpstellen met de scherpsteling van de Fieldscope.

• De functies "Autofocus" en "Handmatig scherpstellen met electronische afstandsmeter" können nicht worden gebruikt.
• Wonneer een objectief in een telestand worden gebruikt, worden het beeld in de zoeker donkerder door de veranderingen in het diafragma-getal. Wees u ervan bewust dat het in dit geval lastig kan zijn om scherp te stellen.

Ontspannen sluiter: Om de trillingen die veroorzaakt worden door het ontspannen van de sluiter te verminderen, raden wij de volgende methodes/items aan:

Vertraagd ontspannen, ontspankabel, self-timer, afstandsbediening, Modulite Remote Control Set ML-3, zen.
- Indien u een statief gebruikt, gebruik dan een stevig en stabel model.

• Kijk op de website van Nikon voor de meest actuele informatie over compatibile camera's en fieldscopes.
