BRUKSANVISNING GSP545PVYZ LG

2-MFL67788701_POLISH.indd 12 2013.5.3 1:51:38 PMANVÄNDARMANUAL SXS-

KYLSKÅP Vänligen läs igenom denna bruksanvisning noggrant innan du sätter

igång kylskåpet och förvara manualen nära till hands för senare tillfällen.

Viktiga säkerhetsanvisningar

Komponentbeskrivning

Installation av rör för inkommande vatten

Frysutrymme (gäller enbart vissa modeller)

Tvåstjärnig del (gäller enbart vissa modeller)

Innehållsförteckning

Läsa användarmanualen.

Användarmanualen som pdf-fil medföljer på CD-skiva.

Installera Adobe Acrobat Reader för att läsa Användarmanualen på din dator.

1. Sätt i den medföljande CD-skivan.

Webbsidan visas automatiskt.

2. Klicka på "Owner’s Manual" på webbsidan.

3. Läs Användarmanualen.

Om webbsidan ej visas automatiskt, klicka på Dator ("My Computer") och sedan på

LG samt index.htm för att läsa Användarmanualen.

YTTERLIGARE INFORMATION I MANUALEN SVENSKA2

2-MFL67788701_POLISH.indd 2 2013.5.3 1:51:24 PM Notering av viktiga uppgifter

Modell- och serienummer finna angivna inuti kylskåpet eller på ena sidan av

kylutrymmet. Dessa nummer är unika för denna enhet och används inte av något

annat kylskåp. Du bör skriva upp efterfrågad information här och behålla denna

användarhandbok som ett inköpsbevis. Häfta fast kvittot här.

Återförsäljare hos vilken inköp ägde rum :

Återförsäljarens adress :

Återförsäljarens telefonnummer. :

Viktiga säkerhetsanvisningar

Före användning måste kylskåpet ha installerats korrekt samt placerats i enlighet med

installationsinstruktionerna i detta dokument. Kylskåpet är endast avsett för hemmabruk

Stäng aldrig av ditt kylskåp genom att dra i strömkabeln. Tag alltid ett rejält tag om

kontakten och dra denna rakt ut från vägguttaget.

Om du flyttar din apparat bort från väggen, var noga med att du ej rullar apparaten över

strömkabeln eller på annat sätt skadar denna.

När ditt kylskåp är i drift, vidrör ej de kalla ytorna i frysutrymmet, särskilt inte när dina

händer är fuktiga eller våta. Huden skulle kunna fastna på dessa extremt kalla ytor.

Drag ut strömkabeln ur vägguttaget före rengöring eller annat underhåll. Vidrör aldrig

apparaten med våta händer då du löper risk att utsättas för en elektrisk stöt eller på annat

sätt skada dig själv.

Strömkabeln får aldrig skadas, pressas, böjas för mycket, dras ut eller tvinnas, då detta

kan föranleda brand eller elstöt. Vidrör aldrig kabeln om du är osäker på om apparaten är

Kylskåpets säkring måste bytas ut av en kvalificerad tekniker eller servicefirma.

- Om detta ej beaktas finns risk för elstötar eller personskador.

Placera aldrig glasföremål i frysen då dessa kan gå sönder när innehållet fryser till och

Stick aldrig in händerna i islådan tillhörande den automatiska ismaskinen då detta kan

leda till att du skadas om ismaskinen är i drift.

Maskinen är ej avsedd att användas av barn eller funktionshindrade personer utan

Små barn bör övervakas för att säkerställa att de ej leker med maskinen.

Låt aldrig någon klättra, sitta, stå eller hänga på förfriskningsluckan. Detta kan skada

kylskåpet eller till och med få det att tippa, vilket kan förorsaka svåra personskador.

2-MFL67788701_POLISH.indd 3 2013.5.3 1:51:25 PM FARA: Risk att barn blir instängda.

Innan du avyttrar ditt gamla kylskåp: ta bort dörrarna men låt hyllorna sitta kvar så att inga

barn kan klättra in.

Denna enhet är inte avsedd att användas av personer (inklusive barn) med reducerad

psykisk, förstånds- eller mental kapacitet, såvida de inte har fått handledning eller

instruktioner i hur enheten hanteras av en person som är ansvarig för deras säkerhet.

Barn bör övervakas i syfte att säkerställa att de inte leker med produkten.

Förvara ej bensin eller andra eldfarliga ångor/vätskor i närheten av denna eller annan

Om elektrisk kortslutning skulle uppstå, minskar jordade ledningar risken för elektrisk

chock genom att erbjuda en flyktledning för strömmen.

För att förebygga en eventuell elektrisk chock måste denna enhet vara jordad. Om

jordkontakten ansluts felaktigt kan detta förorsaka elstötar. Konsultera en kvalificerad

elektriker eller serviceman om jordningsinstruktionerna inte förstås helt eller om du är

osäker på huruvida enheten är ordentligt jordad.

Flytta ej på kylskåpet samtidigt som det är i drift.

Kompressorn kan temporärt avge ett skallrande ljud.

(Detta är normalt och påverkar ej kompressorns prestanda eller livslängd.

Det skallrande ljudet försvinner när kylskåpet stannar av.)

Det rekommenderas att ansluta denna apparat till ett oberoende eluttag i syfte att

förhindra att den och andra apparater överbelastar kretsen och förorsakar ett

Apparaten bör placeras så, att eluttaget finns lättillgängligt för snabb urkoppling vid

Om strömkabeln skadas måste den bytas ut av tillverkaren, av en serviceman eller av en

likvärdigt kvalificerad person för att undvika risker.

Försök ej modifiera/förlänga strömkabeln. Det kan orsaka elektrisk chock eller brand.

Anslut strömkontakten på korrekt sätt samt med kabeln hängande neråt.

- Om du ansluter strömkontakten upp och ner, kan kabeln skadas och förorsaka eldsvåda

Se till att strömkontakten ej kläms eller skadas av kylskåpets baksida.

Se till att ventilationsöppningar i apparatens placeringsrum hålls hinderfria.

Använd inga verktyg eller andra medel, utöver de som rekommenderas av

tillverkaren, i syfte att försöka påskynda avfrostningsprocessen.

Skada ej kylkretsen.

Använda inga elektriska apparater inuti apparatens matförvaringsutrymmen om dessa

ej rekommenderas av tillverkaren.

Avyttringsförfaranden. Om du vill avyttra denna apparat, konsultera då en

servicetekniker eller annan kvalificerad person för mer information.

Använd inga sprayburkar i närheten av kylskåpet.

- Sprayburkar som används nära kylskåpet kan förorsaka explosion eller eldsvåda.

Denna apparat kan innehålla (se klassificerings-/efterlevnadsetikett för kylmedelstyp

och -mängd. Gäller enbart vissa modeller) en mindre mängd av kylmedlet isobutan

(R600a), en miljövänlig naturlig gas som dock även är brandfarlig. Vid transport och

installering av apparaten, se till att inga delar av kylkretsen skadas. Om kylmedel börja

läcka ut ur rören kan denna antändas eller förorsaka ögonskador. Om du upptäcker en

läcka, se till att inga eldslågor eller annan antändningskälla kommer i närheten av

apparaten, samt vädra det rum apparaten står i under flera minuter.

För att undvika att en blandning av brandfarlig gas bildas i luften vid läckage i

kylmedelskretsen, bör storleken på det rum apparaten står i anpassas till den mängd

kylmedel som används. Rummet måste vara 1m

för varje 8g R600a kylmedel som

används i apparaten. Hur mycket kylgas som finns i din apparat står angivet på

identifieringsplattan inuti densamma. Starta aldrig en apparat som uppvisar tecken på

fel. Vid tvivel, rådfråga din återförsäljare.

SVENSKA5 Automatyczna maszynka do loduDodatkowa półka w drzwiach (opcja)Półka w drzwiach 2-MFL67788701_POLISH.indd 5 2013.5.3 1:51:26 PM Komponentbeskrivning

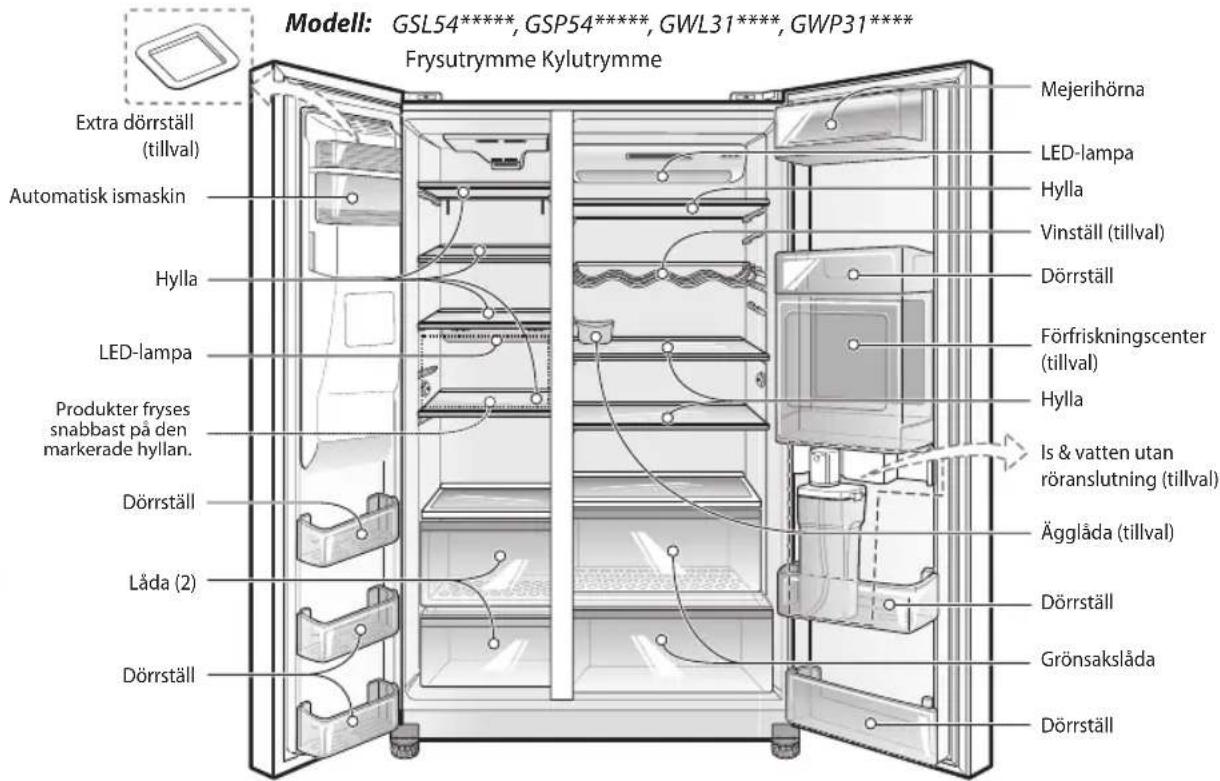

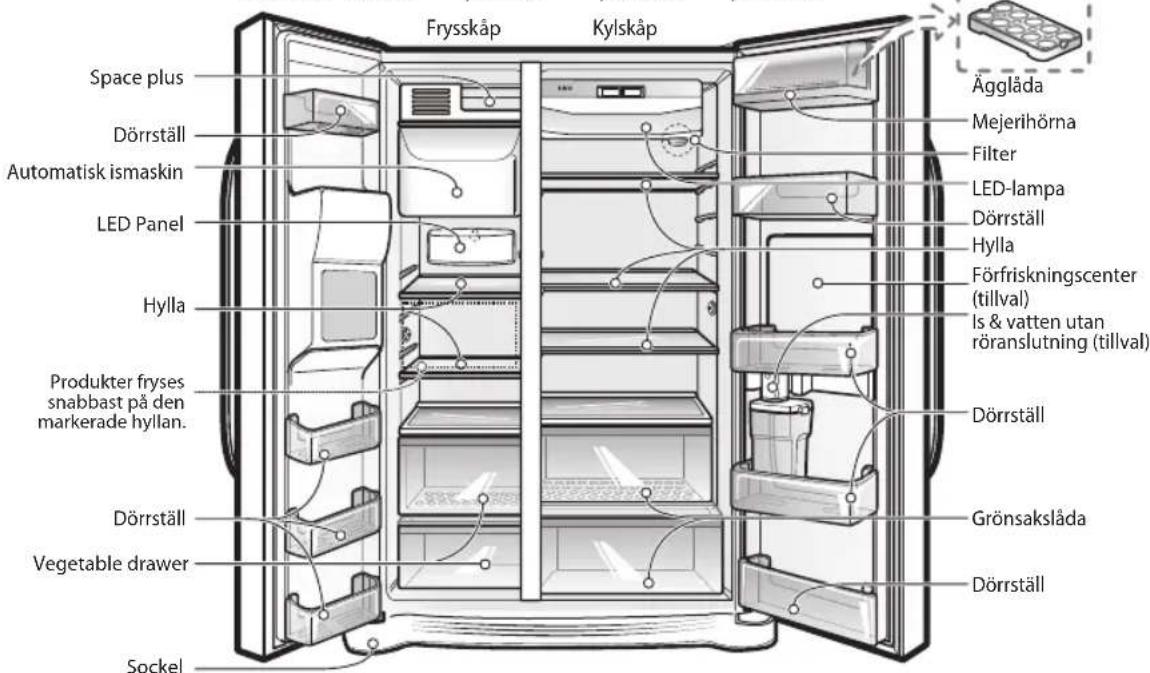

Delar, funktioner och alternativ kan variera beroende på modell. Din modell kanske ej

omfattar samtliga alternativ.

NOTERA Frysutrymme Kylutrymme Automatisk ismaskinAutomatisk ismaskinExtra dörrställ (tillval)HyllaLED-lampaDörrställLåda (2)DörrställHyllaVinställ (tillval)HyllaÄgglåda (tillval)Förfriskningscenter(tillval)Förfriskningscenter(tillval)Is & vatten utan röranslutning (tillval)Is & vatten utan röranslutning (tillval)LED-lampaMejerihörnaDörrställDörrställDörrställGrönsakslådaProdukter fryses snabbast på den markerade hyllan.Produkter fryses snabbast på den markerade hyllan.Fryssk åp Kylsk åp SockelMejerihörnaFilter LED-lampaHyllaHyllaDörrställDörrställDörrställÄgglådaLED PanelVegetable drawerSpace plusDörrställDörrställGrönsakslåda Modell:

SVENSKA6 2-MFL67788701_POLISH.indd 6 2013.5.3 1:51:27 PM

1. Placera kylskåpet där det är lätt att använda.

2. Undvik att placera enheten nära värmekällor, i direkt

solljus eller utsatt för fukt. Använd ej apparaten

utomhus där den kan utsättas direkt eller indirekt för

solljus, vind och regn.

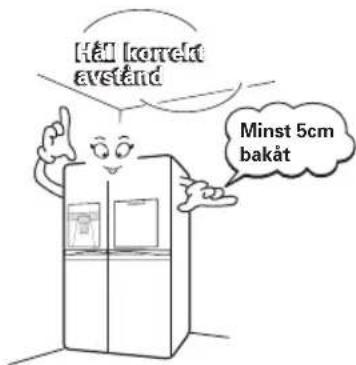

3. För att säkerställa tillräcklig luftcirkulation runt kylen

och frysen, se till att hålla tillräckligt med avstånd på

båda sidorna samt ovanför, och håll även minst 5 cm

fritt från den bakre väggen.

4. Apparaten måste stå jämnt och stabilt i syfte att

undvika vibrationer.

Installera ej apparaten i en miljö där temperaturen understiger 5°C då detta

Enheten innehåller vätskor (kyl- och smörjmedel) och är gjord av delar och material som

är återvinningsbara.

Allt förpackningsmaterial bör skickas till en återvinningsstation. För information om din

lokala återvinningsstation, kontakta din kommun.

Säkerställ att inga av rören på apparatens baksida skadas före avyttrandet.

Apparaten måste placeras på så sätt att kontakten sitter tillgänglig även efter installation.

Använd aldrig gasledningar, telefonkablar eller andra potentiella åskledare som

- Felaktigt bruk av en jordad kontakt kan resultera i en elektrisk stöt.

Om apparaten avger ett konstigt ljud, en bränd doft eller rök, dra omedelbart ur

strömkontakten samt kontakta ditt närmaste servicecenter.

Om damm eller vatten finns i kylskåpet, dra ur strömkontakten samt kontakta ditt LG Electronics servicecenter.

- Det föreligger risk för eldsvåda.

Detta kylskåps vattentillförsel får endast installeras/anslutas av kvalificerad person samt

endast anslutas till dricksvattenledning.

Använd endast den ismaskin som levereras tillsammans med kylskåpet.

Vid installation, service eller rengöring bakom kylskåpet, se till att dra apparaten rakt utåt

samt att knuffa tillbaka den rakt in efteråt.

Efter uppackning, håll förpackningsmaterialen utom räckhåll för barn.

- Risk för kvävning föreligger om barn placerar dessa över huvudet.

Denna apparat är avsedd för användning I hushåll och liknande, exempelvis

– personalkök o affärer, på kontor och i andra arbetsmiljöer;

– bondgårdar samt av gäster på hotell, motell och i andra boendemiljöer;

– på pensionat och liknande;

– för catering och andra ej-detaljhandelsrelaterade tillämpningar. Minst 5cm bakåt Avlägsna

VARNING Håll korrekt

2-MFL67788701_POLISH.indd 7 2013.5.3 1:51:28 PM Installation av rör för inkommande vatten

Den automatiska ismaskinen behöver ett vattentryck på 147~834 kPa (1,5~8,5 kgf/cm

(trycket är korrekt när en pappersmugg (180 cc) fylls på 3 sekunder).

Om vattentrycket inte uppnår 147 kPa (1,5 kgf/cm

) blir det nödvändigt att införskaffa en

separat tryckpump för att erhålla normal matning av is och kallt vatten.

Håll vattentillförselsledningens totala längd till max 6.5 meter, och se till att ledningen ej

böjs. Om ledningen är 6.5 meter eller längre kan detta förorsaka problem med

vattentillförseln på grund av dräneringsvattentrycket.

Installera vattentillförselsledningen på en plats fri från värmekällor.

Anslut endast till dricksvattenledning.

Anslut endast till dricksvattenkran. (för rörledningstyp)

Fyll endast med dricksvatten. (för icke-röranslutningstyp)

Se instruktionerna som medföljde vattenfilter-kitet för installation.

Säkerställ att vattenledningen matchar samma färg.

Före användning bör dessa platser undersökas för läckage.

LG Garantin täcker ej INSTALLATION AV VATTENLINJE.

Kostnaden för anslutning till vattentillförsel sker på kundens bekostnad, såvida detta ej

omfattas av leveranskostnaden (se leveransavtalet med försäljaren)

Var god kontakta en rörmokare eller en auktoriserad installatör för installationen, om så

Om ett vattenläckage uppstår som ett resultat av felaktig installation, vänligen kontakta

För att få kallt vatten

Vattnet som rinner ut kommer ej att vara iskallt, bara kallt eller varmt. Om du vill ha

kallare vatten, mata ut is innan du matar ut vatten.

Om du har svårt att sätta tillbaka islådan

Rotera rotationsreglaget 1/4 varv så som visas på bilden och tryck därefter tillbaka den.

Stoppa ej in händerna i ismaskinen när denna är i drift. Du kan annars skada dig själv.

Lagra ej is(kuber) längre än två veckor. De kan annars förorsaka att dispensern fungerar

felaktigt genom att iskuberna klumpas ihop.

VARNING VARNING Installation

Stick aldrig in händer eller andra objekt i iskanalen då detta kan skada dispenserns

delar eller förorsaka skador på händerna.

Om isen är missfärgad, sluta använda dispensern och ring servicecentrat.

Stoppa ej in händerna i ismaskinen när denna är i

drift. Detta kan förorsaka skada

Låt inte dina barn gunga från isdispensern eller

islådan. Detta kan förorsaka skada.

När isdespensern inte fungerar korrekt

Det är normalt att ismaskinen ej fungerar korrekt när endast en smärre mängd is finns

kvar i islådan. Låt ismaskinen fylla på sitt lager under ungefär ett dygns tid.

Om isen formas till en solid klump och avbryter funktionen hos den automatiska

ismaskinen, avlägsna islådan, dela isen, kasta bort isen som ej låter sig delas, och lägg

tillbaka de användbara isbitarna i lådan. Periodisk ismatning är normal. Eftersom is kan

fastna och blockera iskanalen, var god kontrollera iskanalen regelbundet samt avlägsna

NOTERA Frysutrymme (gäller enbart vissa modeller)

Om stora mängder livsmedel skall placeras i frysutrymmet:

Frysutrymmets mellersta låda skall avlägsnas ur apparaten och

livsmedel staplas direkt på gallret.

Frysutrymmet tillhandahåller gallerhylla som standard i syfte att

maximera förvaringskapaciteten för livsmedel.

Lådan tillhandahålles också för praktisk användning i samband

med vattnigt kött eller halvt flytande livsmedel.

Om det redan finns livsmedel i utrymmet, ställ in frysen till det

kallaste läget (beroende på modell: -23/-24°C) och tryck på

knappen "Express frz" flera timmar innan färskvaror placeras

i frysutrymmet, detta för att erhålla maximal kapacitet; som

regel räcker 4 timmar.

Vänligen lämna inte dörren öppen under en längre tid, stäng dörren snarast möjligt.

Det rekommenderas ej att förvara alltför mycket mat. Tillräckligt med plats måste

lämnas fri i syfte att garantera en adekvat luftcirkulation.

Ställ inte in temperaturen i kylskåpets frys på en lägre temperatur än nödvändigt.

Placera inte mat nära temperatursensorn.

Håll minst 5mm avstånd till sensorerna. Låt varm mat svalna innan den ställs in i

kylskåpet. Placering av varm mat i kylen/frysen kan påverka annan mat och leda till

högre strömförbrukning.

Blockera ej luftventilerna. En jämn cirkulation av kall luft bibehåller en lämplig

Öppna inte dörren ständigt. Öppnande av dörren släpper in varm luft i kylen/frysen och

förorsakar att temperaturen stiger.

Den konfiguration av hyllor, korgar och lådor som tillverkaren anger är den mest

effektiva ifråga om att spara ström.

Regelbunden rengöring rekommenderas. Tvätta alla utrymmen med bakpulverlösning

eller ett milt rengöringsmedel och varmt vatten. Skölj och torka.

Vänligen bekräfta att strömkabeln ej har skadats, att strömkontakten ej har överhettats

samt att strömkontakten sitter ordentligt fast i vägguttaget.

Avlägsna alltid strömkabeln ur vägguttaget före rengöring i närheten av elektrisk

utrustning (lampor, strömbrytare, kontroller osv.). Torka upp fukt med en svamp eller

trasa för att hindra vatten eller vätska från att komma i kontakt med någon elektrisk del

och förorsaka elektrisk stöt. Använd aldrig stålull eller liknande, borstar, grova

rengöringsmedel med slipmedel, starka alkaliska lösningar eller brandfarliga/giftiga

rengöringsmedel på någon yta. Vidrör aldrig kalla ytor med våta/fuktiga händer då fuktiga

objekt omedelbart kommer att fastna på väldigt kalla ytor.

Det är viktigt att hålla ditt kylskåp rent i syfte att förebygga oönskade lukter. Spilld mat

bör tas bort omedelbart eftersom den riskerar att försura samt förorsaka fläckar på

plastytorna om den tillåts sätta sig.

Använd en ljummen lösning av mild såpa eller diskmedel för att rengöra utsidan på ditt

kylskåp. Rengör med en ren, fuktig trasa och torka sedan av.

Spreja ej vatten inuti eller direkt utanför kylskåpet.

- Det föreligger risk för eldsvåda eller elstöt.

Spreja inga rengöringsmedel direkt på displayen.

- Tryckta bokstäver på skärmen kan då lossna.

Avlägsna alla främmande substanser eller damm från strömanslutningarna. Använd

dock aldrig en våt/fuktig duk när du rengör kontakten eller avlägsnar materialet/

dammet från kontaktens stift.

- Annars föreligger risk för eldsvåda eller elstöt..

VAR FÖRSIKTIG Service och underhåll SVENSKA

2-MFL67788701_POLISH.indd 9 2013.5.3 1:51:34 PM Smart Diagnosis

Om du får några som helst problem med ditt kylskåp så har det faktiskt kapacitet att

skicka data via din telefon till LG-servicecentrat. Detta ger dig möjlighet att tala direkt

med våra utbildade specialister. Specialisten registrerar datan som överförs från din

apparat och använder denna för att analysera problemet, samt tillhandahåller en snabb

och effektiv diagnos.

Om du får problem med ditt kylskåp, ring LG-servicecentrat. Envänd endast Smart

Diagnosis-funktionen när representanten för LG-servicecentrat uppmanar dig att göra

det. Överföringsljuden som hörs är fullt normala och påminner om en faxmaskins.

Smart Diagnosis kan ej aktiveras om kylskåpet ej är anslutet till en strömkälla. Om ditt

kylskåp ej kan sättas på, måste felsökning ske utan Smart Diagnosis.

För det första: ring LG-servicecentrat. Envänd endast Smart Diagnosis-funktionen när

representanten för LG-servicecentrat uppmanar dig att göra det.

För att låsa displayen, tryck samt håll inne Lås-knappen i tre sekunder.

(Om displayen har varit låst i över fem minuter måste du deaktivera låset

och sedan återaktivera det.)

2. Öppna höger kylskåpsdörr.

3. Håll din telefons mikrofon framför högtalaren som är placerad

på kylskåpsdörrens högra gångjärn när servicecentrat

uppmanar dig att göra detta.

4. Tryck samt håll inne knappen Frystemperatur (Freeze

Temperature) i tre sekunder samtidigt som du fortsatt håller din

telefon mot högtalaren.

5. När du hör tre pipljud, släpp upp knappen Frystemperatur.

6. Håll telefonen på plats tills tonöverföringen har avslutats. Detta tar cirka 3 sekunder,

och en nedräkning visas på skärmen. När nedräkningen är avslutad och pipljuden

tystnat, återuppta då din konversation med specialisten, som då kan assistera dig

med hur du använder den överförda informationen i analyssyfte.

För bästa resultat, flytta ej telefonen i samband med att tonsignalerna överförs.

Om personen på servicecentrat inte kan läsa in datan korrekt, kan du komma att

ombedjas att försöka igen.

Regionala skillnader i samtalskvalitet kan påverka funktionen.

Använd hemtelefonen för bättre kommunikationsprestanda och därigenom en bättre

Sämre samtalskvalitet kan resultera i en sämre dataöverföring från din telefon till

maskinen, vilket skulle kunna få Smart Diagnosis att ej fungera korrekt.

NOTERA Modell: GSL54*****, GSP54*****

GWL31****, GWP31****

Service och underhåll SVENSKA

2-MFL67788701_POLISH.indd 11 2013.5.3 1:51:36 PM

1. När denna symbol med en överkorsad soptunna finns på

en produkt betyder detta att produkten omfattas av

EU-direktiv 2002/96/EC.

2. Samtliga elektriska och elektroniska produkter bör

avyttras separat från den kommunala sophanteringen

och istället lämnas på särskilt avsedd återvinningscentral

utsedd av staten eller lokala myndigheter.

3. Korrekt avyttring av din gamla maskin hjälper till att

förebygga potentiellt negativa konsekvenser för miljön

och för människors hälsa.

4. För mer detaljerad information rörandes avyttringen av

din gamla maskin, vänligen kontakta stadskontor,

återvinningstjänst eller den affär där du införskaffade

AVYTTRING AV DIN GAMLA APPARAT Denna produkt innehåller fluorerade växthusgaser som omfattas av Kyotoprotokollet (tillval).

Information om fluorerade växthusgaser

som används som köldmedium i detta

kylskåp. Kemisk beteckning Gassammansättning Total GWP (kg CO 2

-eq) R-600a 100% CH(CH3)3 < 3

Service och underhåll

om det av LG servicepersonen.

drift. Det kan forårsage skade
