Produkttyp	Inbyggd köksfläkt
Märke	AEG
Modell	DKB5960HM
Mått (B x D x H)	60 x 50 x 70 cm
Nettovikt	12 kg
Elanslutning	220-240 V, 50 Hz
Maximal motoreffekt	200 W
Belysning	LED, 2 x 3 W
Hastigheter	4 hastigheter + Breeze-funktion (låg hastighet 60 min)
Fettfilter	Tvättbart metallfilter (minst en gång i månaden)
Kolfilter	Typ 20 LONG LIFE tvättbart (rengöring varannan månad, byte vart tredje år)
Maximal ljudnivå	65 dB(A)
Luftutloppsdiameter	150 mm
Specialfunktioner	Hob²Hood (trådlös anslutning till häll), filterindikator
Säkerhet	Automatisk avstängning efter 5 min på hastighet 4, skydd mot öppen låga
Underhåll och rengöring	Utvändig rengöring med fuktig trasa och neutralt rengöringsmedel, ingen alkohol
Reservdelar och reparerbarhet	Originaldelar finns, LED-lampa kan bytas av service
Allmän information	2 års garanti, med reservation för ändringar

Vanliga frågor - DKB5960HM AEG

Hur rengör man fettfiltret?

Fettfiltret ska rengöras minst en gång i månaden. Tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin med låg temperatur och snabbt program. Diskmaskinstvätt kan orsaka missfärgning, men påverkar inte filterprestandan.

Hur underhåller man kolfiltret?

För modellen med tvättbart kolfilter (typ 20 LONG LIFE) – rengör det varannan månad i varmt vatten med lämpligt rengöringsmedel eller i diskmaskin vid 65°C. Efter tvätt, avlägsna överflödigt vatten och torka i ugn på 100°C i 10 minuter. Byt filtret vart tredje år.

Vad betyder lysdioden på kontrollpanelen?

Filterindikatorn (knapp 7) lyser med fast sken när fettfiltret behöver rengöras, och blinkar för kolfiltret. För att återställa indikatorn, tryck på knapp 7 i mer än 3 sekunder när fläkten är i standby.

Hur fungerar Hob²Hood-funktionen?

Hob²Hood-funktionen möjliggör trådlös anslutning till en kompatibel häll. Fläkten justerar automatiskt sin sugstyrka baserat på matlagningen. För första anslutningen eller efter strömavbrott, vänta 1 minut så att anslutningen återupprättas.

Hur sätter man på och stänger av kontrollpanelen?

I standbyläge, tryck på knapp 1 för att stänga av panelen (alla LED släcks). Tryck igen på knapp 1 för att aktivera den igen (alla LED tänds).

Vad gör man om fläkten inte fungerar?

Kontrollera först att fläkten är korrekt ansluten och att elförsörjningen är aktiv. Om kontrollpanelen är avaktiverad, tryck på knapp 1 för att aktivera den. Om problemet kvarstår, kontakta AEG:s kundservice.

Vilket är minimiavståndet mellan fläkt och häll?

Minimiavståndet är 50 cm för elektrisk spis och 65 cm för gasspis eller kombinationsspis. Följ alltid installationsanvisningarna för din spis.

Hur byter man LED-lampan i fläkten?

LED-lamporna måste bytas av en auktoriserad servicetekniker. Försök inte byta dem själv. Kontakta AEG:s service för originalreservdelar.

Kan man använda fläkten utan filter?

Nej, använd aldrig fläkten utan korrekt monterade filter. Filtren skyddar motorn och minskar risken för brand. Använd alltid fläkten med gallret på plats.

Hur aktiverar man Breeze-funktionen?

Tryck på knapp 6 (Breeze-funktion). Fläkten startar med låg sugstyrka i 60 minuter och stängs sedan av automatiskt. Perfekt för efterventilation av köket.

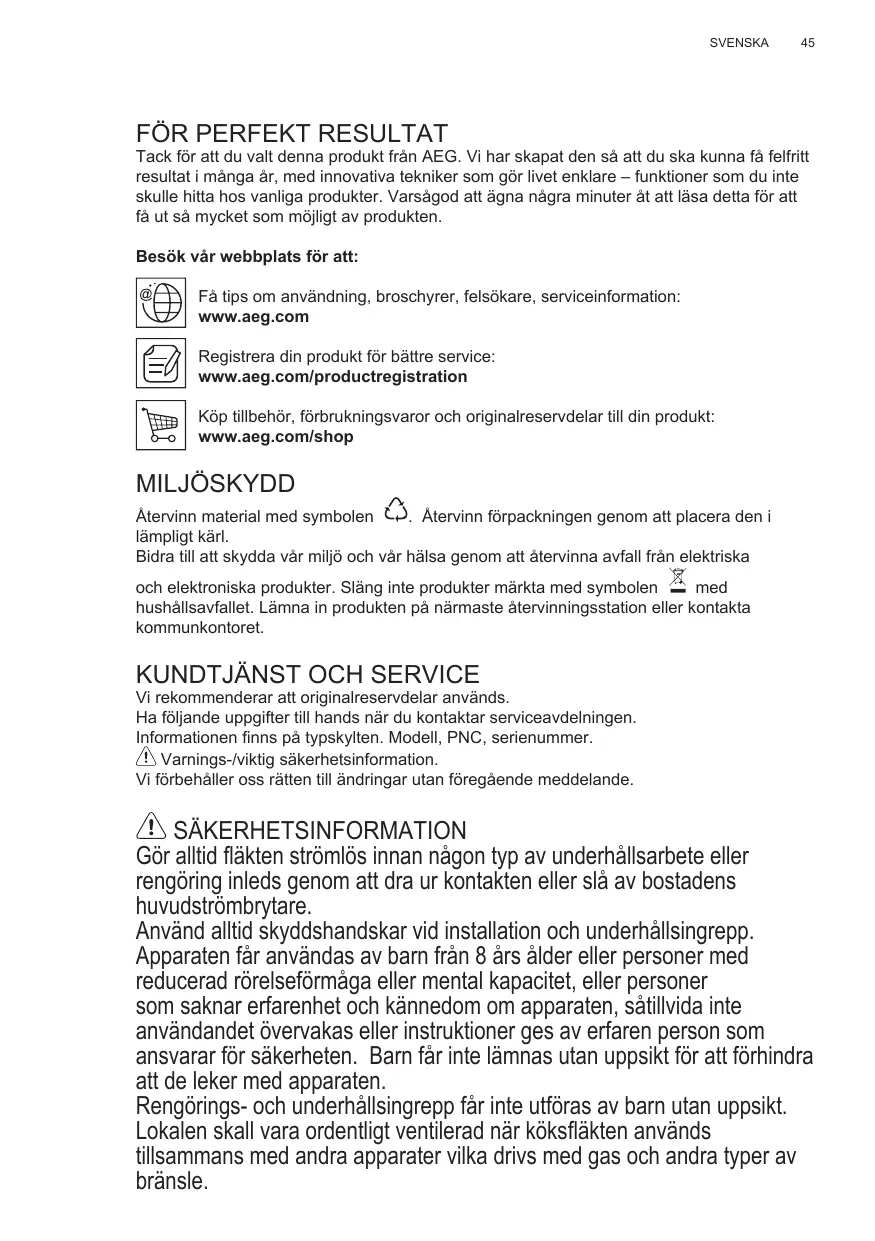

BRUKSANVISNING DKB5960HM AEG

Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – Funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.aeg.com

Registrera din produkt för bättre service:

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.aeg.com/shop

MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

SÄKERHETSINFORMATION

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp. Apparaten får användas av barn från 8 år och personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN), och respektera under alla händelser samtliga underhållsinstruktioner i denna manual.

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Det är strängt förbjudet att flambera mat under fläkten.

1. SÄKERHETSINSTRUKTIONER

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/ Byte av lampa när lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

2. ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är ägare till.

De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter innuti fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

4. UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, elskador beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

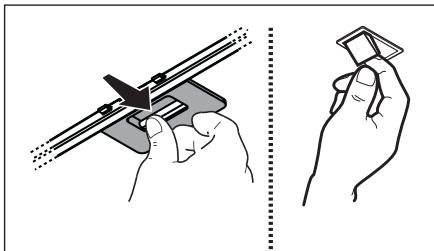

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

4.2 Kolfilter - Typ 20 LONG LIFE - Aktivt kolfilter som kan rengöras

Kolfiltret kan tvättas varannan månad med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter.

4.3 Typ 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla förhållanden nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

( ) Typ 20 ( ^*) Typ 15 - Typ 20

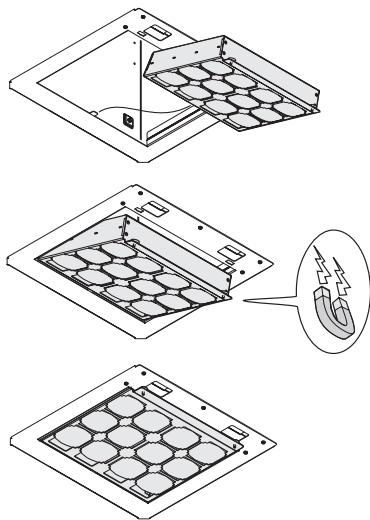

4.4 Regenererbart kolfilter

Kolfiltret måste regenereras varannan månad (eller när systemet för filtrets mättnadsindikation - om sådan förutses på modellen som innehas - anger detta behov) och i enlighet med det förfarande som anges nedan:

1. Koppla bort hushållsmaskinen från elnätet.
2. Rengör filtrets yta med en fuktig trasa för att avlägsna ytliga fettavlagringar.
3. Lägg filtret i ugnen på 200 grader i 45 minuter.
4. Stäng av ugnen och vänta en timme innan du tar ut filtret.

Varning! Innan du rör filtret ska du försäkra dig om att det är svalt.

Typ SUPCHARC-E

5. KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Använd en högre hastighet om matoset är mycket koncentrerat.

Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Styrknapparna sitter på fläktens frontpanel.

Knapp PÅ/AV hastighet Knapp aktivering-inaktivering manöverpanel Knapp frånluftshastighet (effekt) 1 Knapp frånluftshastighet (effekt) 2 Knapp frånluftshastighet (effekt) 3 Knapp frånluftshastighet (effekt) 3 Obs: Frånluftshastigheten 4 förblir i funktion i 5 minuter varefter den går tillbaka till föregående inställning 6 Funktionsknapp "Breeze" (Miljöventilation) Fläkten slås på med låg hastighet (effekt) med frånluft i ungefär 60 minuter och stängs sedan av. 7 Knapp för styrning aktivering-inaktivering av filtermättnadssystem 8 Signaling FunktionHob2Hood 9 Knapp PÅ/AV lampor

Funktion aktivering-inaktivering manöverpanel. Med fläkten i standby, tryck in knappen 1. Alla lysdioder släcks och kontrollpanelen inaktiveras. Tryck på nytt in knappen 1. Alla lysdioder tänds och kontrollpanelen aktiveras.

Funktion aktivering-inaktivering kontroll av kolfiltrets mättnad. Med fläkten i standby, tryck in knappen 5 över 3 sekunder. Knapp 7 tänds med blinkande ljus, för att ange att kontroll av kolfiltrets mättnad har aktiverats. Knapp 7 tänds med fast ljus, för att ange att kontroll av kolfiltrets mättnad har inaktiverats.

Funktion kontroll och återställning av filtermättnad.

Vid regelbundna intervaller, beroende på användningstiden av fläkten, tänds knappen 7 för att ange att det är nödvändigt att utföra underhåll av filtren i enlighet med indikationerna i de relativa kapitlen. Knapp 7 tänd med fast ljus: det är nödvändigt att utföra underhåll av fettfiltren. Knapp 7 tänd med blinkande ljus: det är nödvändigt att utföra underhåll av kolfiltret.

Återställning av indikator för filtermättnad.

Med fläkten i standby, tryck in knappen 7 i över 3 sekunder.

Upprepa proceduren om nödvändigt.

5.1 Hob²Hood

Fläkten är utrustad med en "sladdlös" (wireless) anslutningsanordning med spishällen som möjliggör en automatisk inställning av den optimala hastigheten. Se spishällens instruktionsbok för att kontrollera om denna funktion är kompatibel.

I det fall det är frågan om en första elektrisk anslutning, eller om en plötslig kortslutning (blackout) inträffat, vänta i 1 minut för att ge fläkten möjlighet att återupprätta anslutningen med spishällen. När fläkten arbetar i funktion Hob²Hood är knappen tänd.

6. BELYSNING

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Varning! Rikta inte blicken direkt mot lysdiodernas ljus.

Kontakta den auktoriserade reservdelsåterförsäljaren vid byte av lampor.

FÖR PERFEKTA RESULTAT

Använd endast samma typ av glödlampa som anges i avsnittet om underhåll/byte av glödlampa i bruksanvisningen när glödlampan ska bytas ut.

4.3 Typ 15 - EJ tvättbart aktivt kolfilter
