DKB5960HM - Horno empotrado AEG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora empotrable
Marca	AEG
Modelo	DKB5960HM
Dimensiones (L x P x A)	60 x 50 x 70 cm
Peso neto	12 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia máxima del motor	200 W
Iluminación	LED, 2 x 3 W
Velocidades de aspiración	4 velocidades + función Breeze (baja velocidad 60 min)
Filtro de grasas	Filtro metálico lavable (al menos 1 vez al mes)
Filtro de carbón activo	Tipo 20 LONG LIFE lavable (limpieza cada 2 meses, reemplazo cada 3 años)
Nivel sonoro máximo	65 dB(A)
Diámetro de salida de aire	150 mm
Funciones especiales	Hob²Hood (conexión inalámbrica con placa de cocción), indicador de saturación de filtros
Seguridad	Apagado automático después de 5 min en velocidad 4, protección contra llamas desnudas
Mantenimiento y limpieza	Limpieza exterior con un paño húmedo y detergente neutro, sin alcohol
Piezas de repuesto y reparabilidad	Piezas originales disponibles, lámpara LED reemplazable por el servicio técnico
Información general	Garantía 2 años, sujeto a modificaciones

Preguntas frecuentes - DKB5960HM AEG

¿Cómo limpiar el filtro de grasas?

El filtro de grasas debe limpiarse al menos una vez al mes. Lávelo a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. Un lavado en el lavavajillas puede causar decoloración pero no afecta el rendimiento de filtrado.

¿Cómo mantener el filtro de carbón activo?

Para el modelo con filtro de carbón activo lavable (tipo 20 LONG LIFE), límpielo cada dos meses con agua caliente y un detergente adecuado o en el lavavajillas a 65°C. Después del lavado, retire el exceso de agua y séquelo en el horno a 100°C durante 10 minutos. Reemplace el cojín cada 3 años.

¿Qué significa el indicador luminoso en el panel de control?

El indicador de saturación de filtros (tecla 7) se enciende de forma fija para indicar que el filtro de grasas debe limpiarse, y parpadea para el filtro de carbón. Para restablecer el indicador, presione la tecla 7 durante más de 3 segundos cuando la campana esté en espera.

¿Cómo funciona la función Hob²Hood?

La función Hob²Hood permite una conexión inalámbrica con una placa de cocción compatible. La campana ajusta automáticamente su velocidad de aspiración según la cocción. Para la primera conexión o después de un corte de energía, espere 1 minuto para que se restablezca la conexión.

¿Cómo encender y apagar el panel de control?

En modo de espera, presione la tecla 1 para desactivar el panel (todos los LED se apagan). Presione nuevamente la tecla 1 para reactivarlo (todos los LED se encienden).

¿Qué hacer si la campana no funciona?

Primero verifique que la campana esté correctamente conectada y que la alimentación eléctrica esté activa. Si el panel de control está desactivado, presione la tecla 1 para reactivarlo. Si el problema persiste, contacte al servicio postventa de AEG.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 50 cm para una cocina eléctrica y de 65 cm para una cocina a gas o mixta. Respete siempre las instrucciones de instalación de su aparato de cocción.

¿Cómo cambiar la bombilla LED de la campana?

Las bombillas LED deben ser reemplazadas por un técnico del servicio postventa autorizado. No intente cambiarlas usted mismo. Contacte al servicio técnico de AEG para obtener piezas de repuesto originales.

¿Se puede usar la campana sin los filtros?

No, nunca use la campana sin los filtros correctamente montados. Los filtros protegen el motor y reducen los riesgos de incendio. Use siempre la campana con la rejilla en su lugar.

¿Cómo activar la función Breeze?

Presione la tecla 6 (función Breeze). La campana se enciende a baja velocidad de aspiración durante 60 minutos y luego se apaga automáticamente. Ideal para una ventilación ambiental después de cocinar.

MANUAL DE USUARIO DKB5960HM AEG

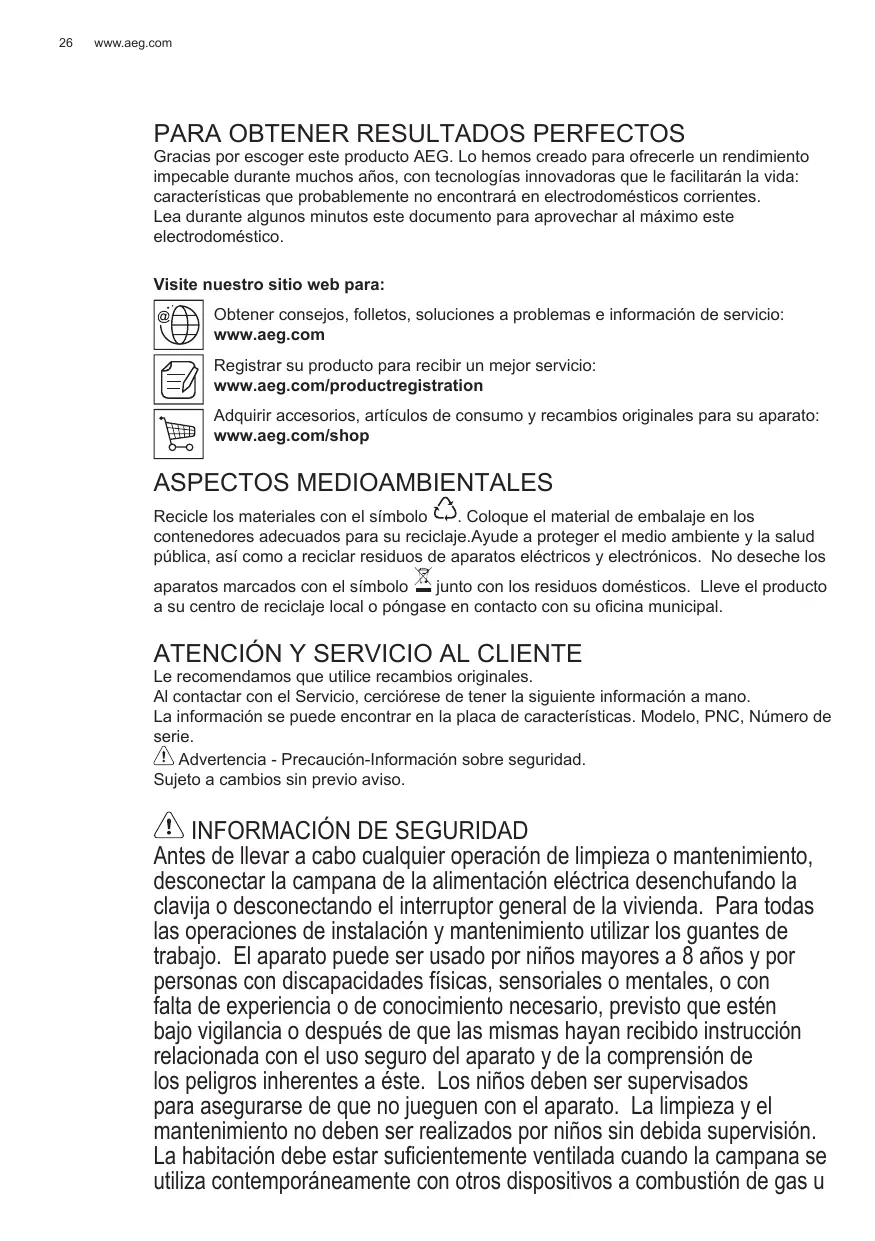

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Lo hemos creado para ofrecerle un rendimiento impecable durante muchos años, con tecnologías innovadoras que le facilitarán la vida: características que probablemente no encontrará en electrodomésticos corrientes.

Lea durante algunos minutos este documento para aprovechar al máximo este electrodoméstico.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.aeg.com

Registrar su producto para recibir un mejor servicio: www.aeg.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.aeg.com/shop

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con el Servicio, asegúrese de tener la siguiente información a mano. La información se puede encontrar en la placa de características. Modelo, PNC, número de serie.

¡Advertencia - Precaución - Información sobre seguridad.

Sujeto a cambios sin previo aviso.

INFORMACIÓN DE SEGURIDAD

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda. Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo. El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes al mismo. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión. La habitación debe estar suficientemente ventilada cuando la campana se utiliza simultáneamente con otros dispositivos de combustión de gas u

otros combustibles. La campana debe limpiarse con frecuencia, tanto interna como externamente (AL MENOS UNA VEZ AL MES), siguiendo en todo caso las instrucciones de mantenimiento de este manual.

La inobservancia de las normas de limpieza de la campana y del cambio y limpieza de los filtros puede causar riesgo de incendios.

Está estrictamente prohibido flamear los alimentos bajo la campana.

1. INSTRUCCIONES DE SEGURIDAD

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está en funcionamiento, las partes accesibles de la campana pueden calentarse.

Para la sustitución de la lámpara, utilizar únicamente el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación esté totalmente completada.

En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

No utilizar ni dejar la campana sin las luces correctamente instaladas, debido al posible riesgo de descarga eléctrica.

¡No utilizar nunca la campana sin la rejilla montada correctamente!

La campana NUNCA debe utilizarse como superficie de apoyo, a menos que así se indique expresamente.

Utilizar solo los tornillos de fijación suministrados con el producto para su instalación o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.

En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se pueden incurrir en riesgos de naturaleza eléctrica.

2. USO

La campana sirve para aspirar los humos y vapores derivados de la cocción.

En el folleto de instalación adjunto viene indicada cuál versión es posible utilizar para el modelo en vuestra posesión entre la

versión aspirante a evacuación externa

o filtrante a recirculación interna

3. INSTALACIÓN

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

4. MANTENIMIENTO

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

¡Atención! De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, podría producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

4.1 Filtro antigrasa - El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

4.2 Filtro al carbón activo - Tipo 20 LONG LIFE - Filtro al carbón activo lavable

El filtro al carbón puede lavarse cada dos semanas con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, cuando quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez horas para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

4.3 Tipo 15 - Filtro al carbón activo NO lavable

La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses. No puede lavarse o reciclarse.

4.4 Filtro de carbón regenerable

El filtro de carbón se debe regenerar cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está incluido en el modelo que posee - lo indique), respetando el procedimiento que se indica a continuación:

1. Desconectar el electrodoméstico de la alimentación eléctrica.
2. Limpiar la superficie del filtro con un paño húmedo a fin de remover el depósito de grasa superficial.
3. Meter el filtro en el horno a 200 grados durante 45 minutos.
4. Apagar el horno y esperar una hora antes de sacar el filtro.

¡Atención! Antes de tocar el filtro, asegúrese de que esté frío.

Tipo SUPCHARC-E

5. MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción. Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina.

Aconsejamos encender la aspiración 5 horas antes de iniciar a cocinar y dejarla en funcionamiento por otras 15 horas aproximadamente.

Los interruptores se encuentran en el frontal del aparato.

1 Tecla ON/OFF velocidad Tecla activación-desactivación panel de control 2 Tecla Velocidad (potencia) de aspiración 1 3 Tecla Velocidad (potencia) de aspiración 2 4 Tecla Velocidad (potencia) de aspiración 3 5 Tecla Velocidad (potencia) de aspiración 4 Nota: la Velocidad (potencia) de aspiración 4 permanece en funcionamiento por 5 minutos, después de esto regresa a la configuración precedente. 6 Tecla Función "Breeze" (Ventilación ambiente) La campana se enciende a baja velocidad (potencia) de aspiración por 60 minutos, después de esto se apaga. 7 Tecla de control y activación-desactivación saturación filtros 8 Señalización Función Hob²Hood 9 Tecla ON/OFF luces

Función Activación - Desactivación panel de control

Con la campana en standby presionar la tecla 1, todos los leds se apagan: el panel de control es desactivado.

Presionar de nuevo la tecla 1, todos los leds se encienden: el panel de control está activo.

Función Activación - Desactivación control de saturación bajo el carbón

Con la campana en standby presionar la tecla 5 por más de 3 segundos. La tecla 7 se enciende con luz parpadeante para indicar que el control de saturación bajo el carbón ha sido activado.

La tecla 7 se enciende con luz fija para indicar que el control de saturación bajo el carbón ha sido desactivado.

Función control y reset saturación filtros. Con intervalos regulares, en base al tiempo de uso de la campana, la tecla 7 se ilumina para indicar que es necesario proceder al mantenimiento de los filtros en base a las indicaciones señaladas en los párrafos respectivos.

Tecla 7 encendida con luz fija: es necesario realizar el mantenimiento del filtro de grasas.

Tecla 7 encendida con luz parpadeante: es necesario realizar el mantenimiento del filtro a carbón.

Reset indicador de saturación filtros

Con la campana en standby presionar la tecla 7 por más de 3 seg.

Repetir la operación si es necesario.

5.1 Hob²Hood

La campana está provista con una función de enlace "sin cables" (inalámbrica) con la placa de cocción para la regulación automática de la velocidad más adecuada.

Consultar el manual de instrucciones de la superficie de cocción para comprobar la presencia y la compatibilidad de esta función.

En el caso de la conexión inicial a la red eléctrica o la interrupción improvisada de la corriente eléctrica (apagón) espere 1 minuto para permitir a la campana de restaurar la conexión con la placa de cocción. En el momento en el cual la campana está trabajando en Función

Hob²Hood la tecla 8 está encendida.

6. ILUMINACIÓN

La campana está provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorro del 90% de energía eléctrica.

¡Cuidado! No mirar directamente a la luz LED.

Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.

PARA RESULTADOS PERFECTOS

Para la limpieza use un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
