Produkttyp	Einbau-Dunstabzugshaube
Marke	AEG
Modell	DKB5960HM
Abmessungen (B x T x H)	60 x 50 x 70 cm
Nettogewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Maximale Motorleistung	200 W
Beleuchtung	LED, 2 x 3 W
Absaugstufen	4 Stufen + Breeze-Funktion (niedrige Geschwindigkeit 60 Min.)
Fettfilter	Waschbarer Metallfilter (mindestens einmal pro Monat)
Aktivkohlefilter	Typ 20 LONG LIFE waschbar (Reinigung alle 2 Monate, Austausch alle 3 Jahre)
Maximaler Geräuschpegel	65 dB(A)
Luftauslassdurchmesser	150 mm
Sonderfunktionen	Hob²Hood (drahtlose Verbindung mit Kochfeld), Filter-Sättigungsanzeige
Sicherheit	Automatische Abschaltung nach 5 Min. in Stufe 4, Schutz vor offenen Flammen
Pflege und Reinigung	Außenreinigung mit feuchtem Tuch und neutralem Reinigungsmittel, kein Alkohol
Ersatzteile und Reparierbarkeit	Originalersatzteile erhältlich, LED-Lampe durch Kundendienst austauschbar
Allgemeine Informationen	2 Jahre Garantie, Änderungen vorbehalten

Häufig gestellte Fragen - DKB5960HM AEG

Wie reinige ich den Fettfilter?

Der Fettfilter muss mindestens einmal pro Monat gereinigt werden. Waschen Sie ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Das Waschen in der Spülmaschine kann zu Verfärbungen führen, beeinträchtigt jedoch nicht die Filterleistung.

Wie pflege ich den Aktivkohlefilter?

Für das Modell mit waschbarem Aktivkohlefilter (Typ 20 LONG LIFE) reinigen Sie ihn alle zwei Monate mit heißem Wasser und einem geeigneten Reinigungsmittel oder in der Spülmaschine bei 65°C. Nach der Reinigung überschüssiges Wasser entfernen und im Ofen bei 100°C 10 Minuten trocknen. Ersetzen Sie das Pad alle 3 Jahre.

Was bedeutet die Leuchtanzeige am Bedienfeld?

Die Filter-Sättigungsanzeige (Taste 7) leuchtet dauerhaft, um anzuzeigen, dass der Fettfilter gereinigt werden muss, und blinkt für den Aktivkohlefilter. Um die Anzeige zurückzusetzen, drücken Sie die Taste 7 länger als 3 Sekunden, während die Dunstabzugshaube im Standby-Modus ist.

Wie funktioniert die Hob²Hood-Funktion?

Die Hob²Hood-Funktion ermöglicht eine drahtlose Verbindung mit einem kompatiblen Kochfeld. Die Dunstabzugshaube passt die Absauggeschwindigkeit automatisch an den Kochvorgang an. Warten Sie bei der ersten Verbindung oder nach einem Stromausfall 1 Minute, bis die Verbindung wiederhergestellt ist.

Wie schalte ich das Bedienfeld ein und aus?

Im Standby-Modus drücken Sie die Taste 1, um das Bedienfeld auszuschalten (alle LEDs erlöschen). Drücken Sie erneut die Taste 1, um es wieder einzuschalten (alle LEDs leuchten auf).

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst, ob die Dunstabzugshaube richtig angeschlossen ist und die Stromversorgung aktiv ist. Wenn das Bedienfeld deaktiviert ist, drücken Sie die Taste 1, um es zu reaktivieren. Bei anhaltenden Problemen wenden Sie sich an den AEG-Kundendienst.

Was ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 50 cm bei einem Elektroherd und 65 cm bei einem Gasherd oder Kombiherd. Beachten Sie stets die Installationsanweisungen Ihres Kochgeräts.

Wie wechsle ich die LED-Lampe der Dunstabzugshaube?

Die LED-Lampen müssen von einem autorisierten Kundendiensttechniker ausgetauscht werden. Versuchen Sie nicht, sie selbst zu wechseln. Kontaktieren Sie den AEG-Kundendienst für Originalersatzteile.

Kann die Dunstabzugshaube ohne Filter verwendet werden?

Nein, verwenden Sie die Dunstabzugshaube niemals ohne ordnungsgemäß montierte Filter. Die Filter schützen den Motor und verringern die Brandgefahr. Verwenden Sie die Dunstabzugshaube immer mit eingesetztem Gitter.

Wie aktiviere ich die Breeze-Funktion?

Drücken Sie die Taste 6 (Breeze-Funktion). Die Dunstabzugshaube schaltet sich mit niedriger Absauggeschwindigkeit für 60 Minuten ein und schaltet sich dann automatisch aus. Ideal für die Raumlüftung nach dem Kochen.

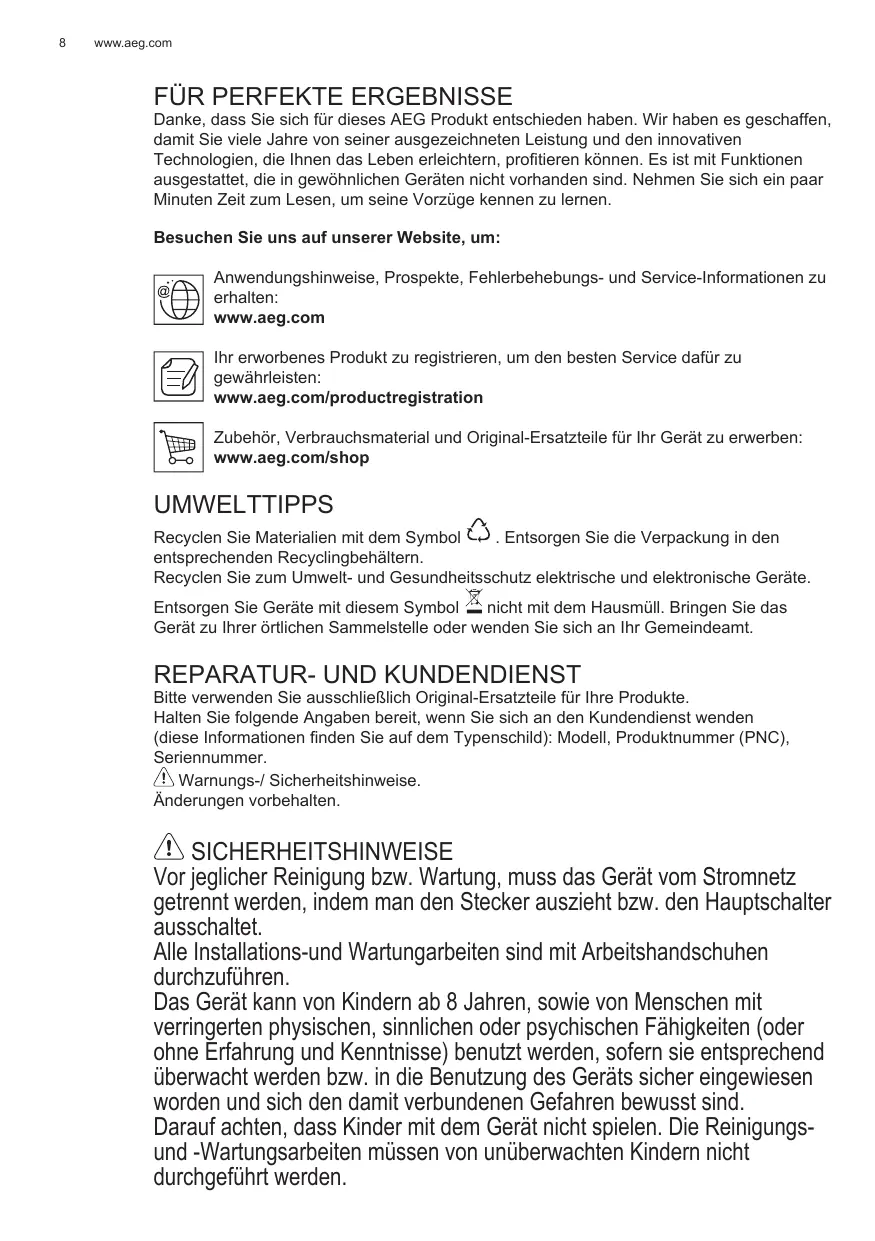

BEDIENUNGSANLEITUNG DKB5960HM AEG

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihr Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service davon zu gewährleisten: www.aeg.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer. Warn- und Sicherheitshinweise. Änderungen vorbehalten.

SICHERHEITSHINWEISE

Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen worden sind und sich den damit verbundenen Gefahren bewusst sind. Darauf achten, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube ist regelmäßig innen und außen zu reinigen: Bei der Reinigung ist auf die Wartungshinweise des vorliegenden Handbuchs zu achten.

Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. der Reinigung der Filter kann zur Brandgefahr führen.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

1. SICHERHEITSHINWEISE

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; das ist in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Abschnitt Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich streng an die Vorschriften der örtlichen Behörde.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die Abzugsluft darf nicht in die Abteilung der Rauch- bzw. Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. halten, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden! Die Dunstabzugshaube darf niemals als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist. Verwenden Sie nur die mit dem Produkt für

die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Verwenden Sie die Länge für die Schrauben, die im Installationshandbuch angegeben wird. Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

2. BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe. In dem mitgelieferten Montagehandbuch ist angegeben, ob Sie Ihre Haube als Abluft-

oder Umluftversion betreiben.

3. BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

4.1 Fettfilter

Der Metalfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metalfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

4.2 Aktivkohlefilter - Typ 20 LONG LIFE - Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

4.3 Typ 15 - Der NICT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

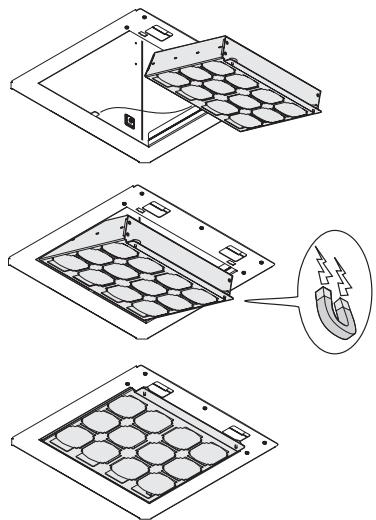

4.4 Regenerierbarer Aktivkohlefilter

Der Kohlefilter muss alle zwei Monate (bzw. wenn das System zur Anzeige der Filtersättigung - soweit am entsprechenden Modell vorhanden - dies anzeigt) regeneriert werden, dazu ist der im Folgenden angeführte Vorgang zu befolgen:

1. Das Haushaltsgerät vom Stromnetz trennen.
2. Die Filteroberfläche mit einem feuchten Tuch reinigen, um die Fettablagerungen an der Oberfläche zu beseitigen.
3. Den Filter bei 200 Grad 45 Minuten lang in den Ofen legen.
4. Den Ofen ausschalten und eine Stunde abwarten, dann den Filter entnehmen.

Achtung! Vor Berühren des Filters sicherstellen, dass er abgekühlt ist.

Typ SUPCHARC-E

5. BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist. Bei starker Dampfentwicklung

die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Auf der Vorderseite des Gerätes befinden sich die Schalter:

1 ON/OFF-Taste für Geschwindigkeit Ein/Aus-Taste für Bedientafel 2 Taste Geschwindigkeitsstufe (Leistung) 1 3 Taste Geschwindigkeitsstufe (Leistung) 2 4 Taste Geschwindigkeitsstufe (Leistung) 3 5 Taste Geschwindigkeitsstufe (Leistung) 4 Hinweis: Die Geschwindigkeitsstufe 4 bleibt für 5 Minuten eingeschaltet, danach schaltet das Gebläse automatisch auf die vorherige Geschwindigkeitsstufe 6 Funktionstaste "Breeze" (Raumlüftung) Die Dunstabzugshaube schaltet sich ein und läuft mit der niedrigen Geschwindigkeitsstufe (Leistung) für 60 Minuten, danach schaltet sie sich ab. 7 Kontroll- und Ein/Aus-Taste für die Filtersättigung 8 Funktionsanzeige Hob²Hood 9 ON/OFF-Taste für Licht

Funktion Aktivierung - Deaktivierung Bedienfeld Bei Dunstabzugshaube im Standby 1, alle LEDs schalten sich aus, die Bedientafel ist deaktiviert. Bei Dunstabzugshaube im Standby 1, alle LEDs schalten sich aus, die Bedientafel ist deaktiviert.

Funktion Aktivierung - Deaktivierung Filtersättigungskontrolle

Bei Dunstabzugshaube in Standby die Taste für mindestens 4 Sekunden drücken

Taste 7 beginnt zu blinken, um anzuzeigen, dass die Sättigungskontrolle des Aktivkohlefilters eingeschaltet ist.

Taste 7 beginnt zu leuchten, um anzuzeigen, dass die Sättigungskontrolle des Aktivkohlefilters deaktiviert ist.

Funktion Kontrolle und Reset Filtersättigung

In regelmäßigen Abständen je nach dem, wie häufig die Dunstabzugshaube läuft, leuchtet die Taste 7 um anzuzeigen, dass die Filter gemäß den Anweisungen in den entsprechenden Abschnitten gewartet werden müssen.

Taste 7 leuchtet: Die Fettfilter müssen gewartet werden.

Taste 7 blinkt: Die Aktivkohlefilter müssen gewartet werden.

Reset Filtersättigungsanzeige Bei Dunstabzugshaube in Standby die Taste 7 für mindestens 4 Sekunden drücken.

Nötigenfalls den Vorgang wiederholen.

5.1 Hob²Hood

Die Haube ist mit einer Link-Funktion "ohne Kabel" (wireless/drahtlos) mit einem Kochfeld für die automatische Anpassung der am besten geeigneten Geschwindigkeit ausgestattet. Konsultieren Sie die Bedienungsanleitung des Kochfelds, um die Präsenz und die Kompatibilität dieser Funktion zu überprüfen. Im Falle einer allersten Verbindung mit dem Stromnetz oder eines plötzlichen Stromausfalls (Blackout), warten Sie 1 Minute, damit die Haube den Anschluss an das Kochfeld wieder herstellen kann. Sobald die Dunstabzugshaube in der Funktion Hob2Hood läuft, leuchtet die Taste 8.

6. BELEUCHTUNG

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine zehnfache Lebensdauer gegenüber traditionellen Leuchten und bieten eine Energieersparnis bis zu 90%.

Achtung! Nicht direkt in das LED-Licht schauen.

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.

FÜR PERFEKTE ERGEBNISSE

UMWELTINFORMATIONEN

(1*)

(2*)

(1*) Typ 20 (2*) Typ 15 - Typ 20
