Produkttyp	Inbyggd köksfläkt
Varumärke	Electrolux
Modell	EFBP90681X
Mått (H x B x D)	Cirka 60 x 90 x 50 cm (uppskattning)
Vikt	Cirka 15 kg (uppskattning)
Elanslutning	230 V / 50 Hz
Motoreffekt	Maximal sugkraft 4 hastigheter
Belysning	Inbyggd LED, lång livslängd, energisnål
Fettfilter	Metallfilter, diskmaskinssäkert
Aktivt kolfilter	Kan regenereras i ugn (150°C, 2-3 h)
Kontroller	Tryckkänslig panel med 4 sugstyrkor, fördröjd avstängning, filterövervakning
Fördröjd avstängning	Ja, programmerbar per hastighet (5 till 20 min)
Filtermättnadsindikator	Ja, för fettfilter (fast) och kolfilter (blinkande)
Avluftningstyp	Utvändig avluftning eller intern recirkulation
Minsta säkerhetsavstånd	50 cm (el), 65 cm (gas/blandad)
Rengöring	In- och utsida med fuktig trasa och neutralt rengöringsmedel, minst 1 gång per månad
Säkerhet	Koppla ur före underhåll, överspänningsskydd, använd inte utan filter
Reservdelar	Originalreservdelar finns på www.electrolux.com/shop
Reparerbarhet	Professionell teknisk assistans krävs för installation och reparation
Allmän information	Bruksanvisning på franska, 188 sidor, tillgänglig för nedladdning

Vanliga frågor - EFBP90681X ELECTROLUX

Vilket är det minsta avståndet mellan köksfläkten och spisen?

Minsta avstånd är 50 cm för en elektrisk spis och 65 cm för en gas- eller kombinationsspis.

Hur rengör man fettfiltret?

Tvätta metallfettfiltret en gång i månaden för hand eller i diskmaskin på låg temperatur och snabbt program med ett milt rengöringsmedel.

Hur regenererar man det aktiva kolfiltret?

Regenerera kolfiltret i en förvärmd ugn på 150°C i 2 till 3 timmar. Använd inte mikrovågsugn eller pyrolysfunktion.

Vad gör man om filtermättnadsindikatorn tänds?

När knapp 15 lyser fast, rengör fettfiltret. Om det blinkar, byt ut eller regenerera kolfiltret. Återställ genom att trycka på knapp 15 i 2 sekunder (ström av).

Hur aktiverar man fördröjd avstängning?

Välj önskad hastighet, tryck sedan på samma knapp i mer än 2 sekunder. Knappen blinkar för att bekräfta. Fläkten stängs automatiskt av efter 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3) eller 5 min (hastighet 4).

Kan jag använda fläkten utan filter?

Nej, fläkten får aldrig användas utan att galler och filter är korrekt monterade. Detta innebär brandrisk.

Hur byter man LED-belysningen?

LED-belysningen är inbyggd. Kontakta auktoriserad teknisk support för byte.

Vad gör man vid fel eller funktionsstörning?

Innan du kontaktar service, ha modell (EFBP90681X), PNC och serienummer (på typskylten) till hands. Använd endast originalreservdelar.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan fungera i avluftningsläge med utvändig avluftning eller i filtreringsläge med intern recirkulation. Se installationsmanualen för korrekt konfiguration för din modell.

Hur ställer man in kolfiltrets mättnadskontroll?

Med ström av, tryck på knapp 17 i mer än 5 sekunder. Knapp 15 blinkar två gånger (aktiverad) eller en gång (avaktiverad).

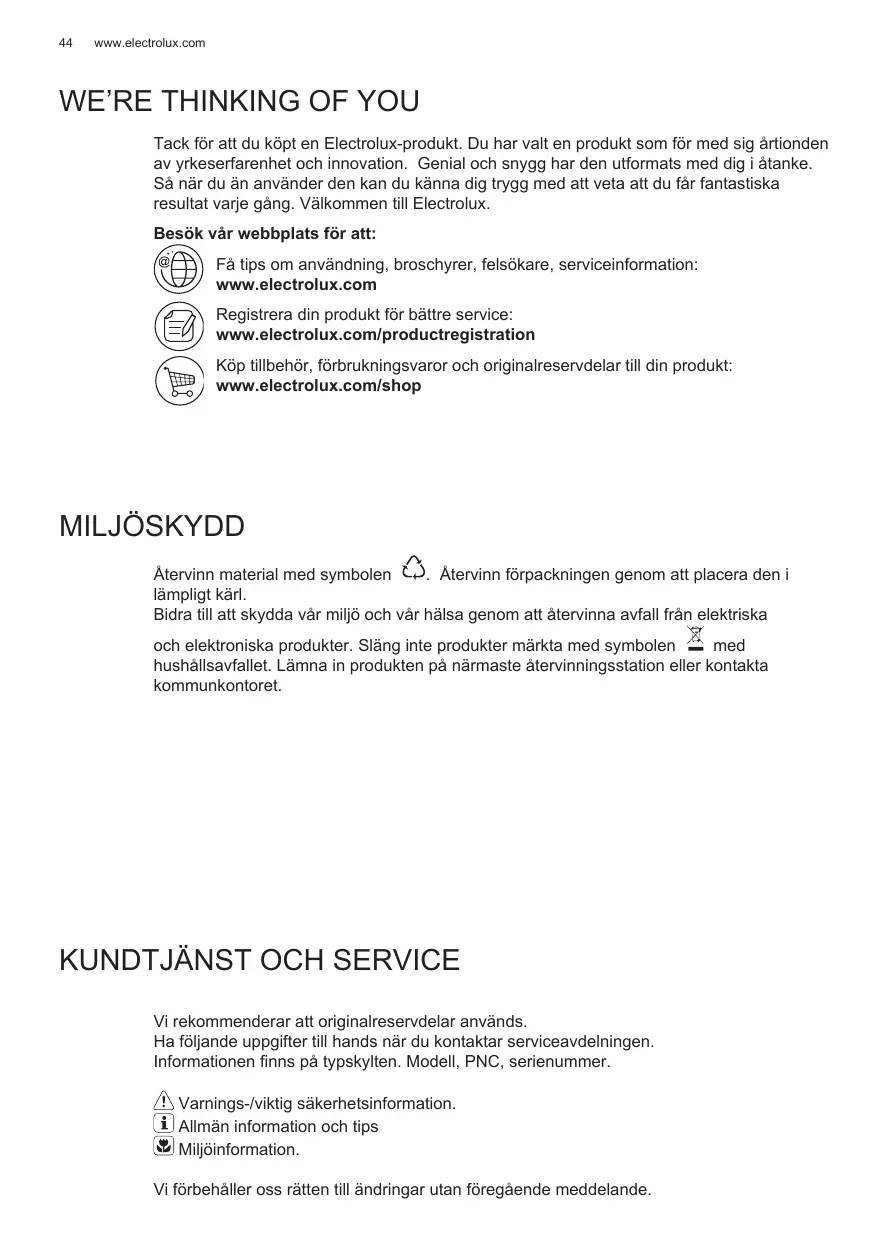

BRUKSANVISNING EFBP90681X ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrera din produkt för bättre service: www.electrolux.com/productregistration

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer.

Varningar/viktig säkerhetsinformation. Allmän information och tips. Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

1. SÄKERHETSFÖRESKRIFTER

Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast avsedd för privat bruk i hemmet.

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

2. ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är ägare till.

De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter innanför i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar er en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Varning! Varning! Montering och anslutning till elnätet skall endast utföras av auktoriserad personal.

4. UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren).

Använd en trasa fuktad med neutralt rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

Varning! Observera att en bristande rengöring av apparaten och uteblivna filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren fransäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

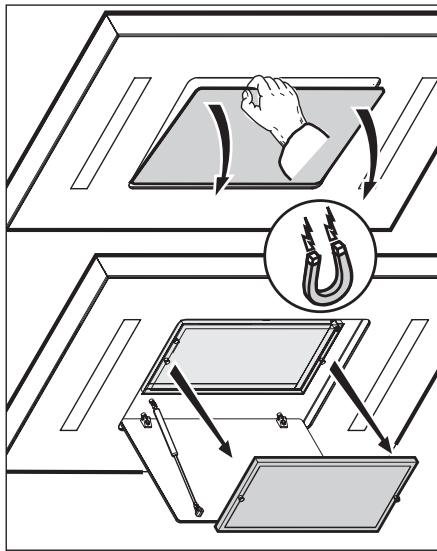

4.1 Fettfilter

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättnad - om sådan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

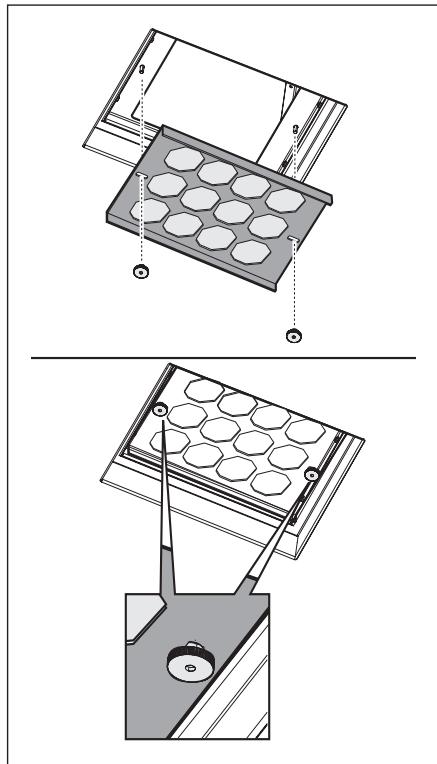

4.2 Regenererbart aktivt kolfilter

Regenereringen skall utföras i varm ugn (150°C) och varar, beroende på hur smutsigt filtret är, mellan 2 och 3 timmar.

Varning! Risk för brännskador!

• Det aktiva kolfiltret får inte under några omständigheter regenereras i mikrovågsugn.
• Det är absolut förbjudet att använda ugnens självrengöringsfunktion i samband med regenereringen av det aktiva kolfiltret.
• Rengör det aktiva kolfiltret med en fuktig trasa innan regenereringen inleds. De aktiva kolfiltren skall tas ur ugnen först efter att de svalnat. I samband med detta moment är det möjligt att en obehaglig lukt uppstår i ugnen! Intervallerna med vilka gallren med bikakestruktur kräver rengöring beror på typen av matlagning och i vilken utsträckning fläkten används. En regenerering varannan till var tredje månad rekommenderas dock. Rengör även det aktiva kolfiltret med en fuktig trasa varannan till var tredje månad.

5. KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning. Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Styrknapparna sitter på fläktens frontpanel.

OBS: en fjärrkontroll kan införskaffas som extra tillbehör, kontakta en auktoriserad återförsäljare.

OBS: Fläkten är utrustad med ett elektriskt skyddssystem och fläkten startar om efter cirka 2 minuter från senaste störning om strömtoppar som överskrider 2kV inträffat.

Tangent för utsugningshastighet (effekt) 1 Tangent för utsugningshastighet (effekt) 2 Tangent för utsugningshastighet (effekt) 3 Tangent ON/OFF för utsugningshastighet (effekt) 4 Nota: Utsugningshastigheten (effekten) 4 fungerar i 5 minuter varefter fläkten återgår till den tidigare valda hastigheten. T5 Kontrolltangent för filtrens mättning T6 Avstängningstangent OFF för utsugningshastigheten Tangent för aktivering-avaktivering av kontrollpanelen 17 Avstängningstangent ON/OFF för belysningen Tangent för aktivering-avaktivering av kolfiltrets mättningskontroll

Tidsbestämd avstängningsfunktion för utsugningshastigheten (effekten):

Välj önskad hastighet och tryck in på tangenten under mer än 2 sekunder, tangenten blinkar vilket indikerar att funktionen aktiverats. Tryck in för att avaktivera funktionen.

Den valda hastigheten stängs av efter: Utsugningshastighet (effekt) 1: 20 minuter Utsugningshastighet (effekt) 2: 15 minuter Utsugningshastighet (effekt) 3: 10 minuter Utsugningshastighet (effekt) 4: 5 minuter

Aktivering-avaktiveringsfunktion för kontrollpanelen

Tryck ned tangenten T6 under mer än 5 sekunder.

Aktivering-avaktiveringsfunktion för kolfiltrets mättningskontroll

Tryck med avstängd fläkt ned tangenten under mer än 5 sekunder.

Tangenten 15 blinkar: 2 gånger för att indikera att kontrollen av filtrets mättnad är aktiverad, 1 gång för att indikera att kontrollen av filtrets mättnad är avaktiverad.

Kontroll och reset av filtrets mättning

Tangenten T5 tänds med jämna mellanrum beroende på fläktens funktionstid vilket indikerar att filtren kräver ett underhåll som skall utföras enligt anvisningarna i härför gällande avsnitt.

Tangenten lyser med fast sken: fettfiltret kräver underhåll.

Tangenten 15 blinkar: kolfiltret kräver underhåll.

Återställning av filtrens mättnadssignal

Tryck med avstängd fläkt ned tangenten

T5 under mer än 2 sekunder.

Upprepa förfarandet om så krävs.

6. BELYSNING

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Varning! Rikta inte blicken direkt mot lysdiodernas ljus.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

VI TÄNKER PÅ DIG

4.2 Förnybart aktivt kolfilter
