Tipo de produto	Coifa de embutir
Marca	Electrolux
Modelo	EFBP90681X
Dimensões (A x L x P)	Aproximadamente 60 x 90 x 50 cm (estimativa)
Peso	Aproximadamente 15 kg (estimativa)
Alimentação elétrica	230 V / 50 Hz
Potência do motor	Potência máxima de aspiração 4 velocidades
Iluminação	LED integrado, longa duração, economia de energia
Filtro anti-gordura	Filtro metálico lavável na máquina de lavar loiça
Filtro de carvão ativado	Regenerável no forno (150°C, 2-3 h)
Comandos	Painel tátil com 4 velocidades de aspiração, desligamento programado, controle de saturação dos filtros
Função desligamento programado	Sim, programável por velocidade (5 a 20 min)
Indicador de saturação dos filtros	Sim, para filtro de gordura (fixo) e de carvão (piscante)
Tipo de evacuação	Versão aspiração externa ou reciclagem interna
Distância mínima de segurança	50 cm (elétrico), 65 cm (gás/misto)
Limpeza	Interior e exterior com pano úmido e detergente neutro, pelo menos 1 vez por mês
Segurança	Desligar antes da manutenção, proteção contra sobretensões, não usar sem filtro
Peças sobressalentes	Peças de reposição originais disponíveis em www.electrolux.com/shop
Reparabilidade	Assistência técnica profissional necessária para instalação e reparo
Informações gerais	Manual de instruções em francês, 188 páginas, disponível para download

Perguntas frequentes - EFBP90681X ELECTROLUX

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 50 cm para um fogão elétrico e de 65 cm para um fogão a gás ou misto.

Como limpar o filtro anti-gordura?

Lave o filtro anti-gordura metálico uma vez por mês à mão ou na máquina de lavar loiça a baixa temperatura e ciclo rápido, com um detergente não agressivo.

Como regenerar o filtro de carvão ativado?

Regenere o filtro de carvão num forno pré-aquecido a 150°C durante 2 a 3 horas. Não use o micro-ondas nem a função pirólise.

O que fazer se o indicador de saturação dos filtros acender?

Quando o botão 15 estiver aceso fixo, limpe o filtro de gordura. Se piscar, substitua ou regenere o filtro de carvão. Reinicie pressionando o botão 15 por 2 segundos (sem tensão).

Como ativar o desligamento programado da coifa?

Selecione a velocidade desejada e pressione o mesmo botão por mais de 2 segundos. O botão pisca para confirmar. A coifa desligará automaticamente após 20 min (velocidade 1), 15 min (velocidade 2), 10 min (velocidade 3) ou 5 min (velocidade 4).

Posso usar a coifa sem filtro?

Não, a coifa nunca deve ser usada sem que a grelha e os filtros estejam montados corretamente. Isso apresenta risco de incêndio.

Como substituir a iluminação LED?

A iluminação LED é integrada. Para a substituição, contacte o serviço de assistência técnica autorizado.

O que fazer em caso de avaria ou mau funcionamento?

Antes de contactar o serviço pós-venda, tenha em mãos o modelo (EFBP90681X), o PNC e o número de série (na placa de identificação). Use apenas peças de reposição originais.

A coifa pode ser usada no modo reciclagem?

Sim, a coifa pode funcionar na versão aspiração com evacuação externa ou na versão filtragem com recirculação interna. Consulte o manual de instalação para a configuração adequada ao seu modelo.

Como ajustar o controle de saturação do filtro de carvão?

Sem tensão, pressione o botão 17 por mais de 5 segundos. O botão 15 pisca duas vezes (ativado) ou uma vez (desativado).

MANUAL DE UTILIZADOR EFBP90681X ELECTROLUX

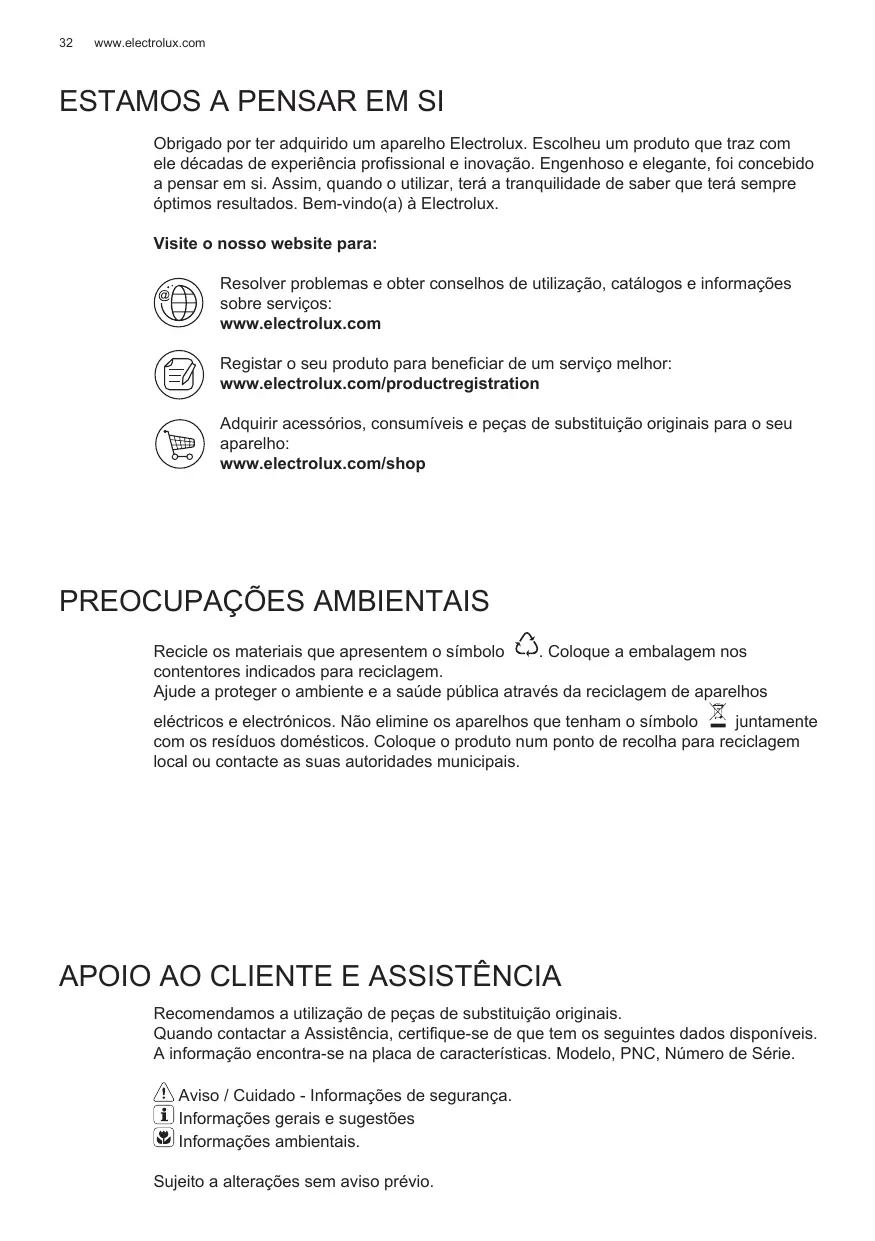

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que terá sempre ótimos resultados. Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registrar o seu produto para beneficiar de um serviço melhor:

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que aparecem com o símbolo. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos

elétricos e eletrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança. i Informações gerais e sugestões Informações ambientais.

Sujeito a alterações sem aviso prévio.

1. INSTRUÇÕES DE SEGURANÇA

Cuidado! Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos.

Advertência! Não conectar o aparelho à rede elétrica quando a instalação não tiver sido totalmente completada. Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade. O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motora, ou mental reduzida, e mesmo às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser auxiliadas por alguém que tenha conhecimento e capacidade competente para utilizar o aparelho. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilize a coifa sem a grelha esteja corretamente montada! A coifa NUNCA deve ser utilizada como plano de apoio. Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis, o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de dutos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controle de modo a evitar que o óleo superaquecido se incendeie.

Cuidado! As partes externas podem aquecer-se notavelmente quando forem usadas com os aparelhos de cocção. No que diz respeito às medidas técnicas e de segurança a serem adotadas para a

descarga dos fumos, ater-se estritamente ao que é previsto pelos regulamentos das autoridades competentes locais.

A coifa pode ser limpa frequentemente tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros podem provocar riscos de incêndio. A coifa não deve ser utilizada sem lâmpadas ou com sua montagem incorreta, o que pode provocar risco de choque elétrico. Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

!Atenção! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos elétricos.

2. USO

O exaustor serve para sugar a fumaça e vapores da cozinha.

No manual de instalação que acompanha o aparelho, vem indicado qual versão é possível utilizar para o modelo em seu poder, entre a versão aspirante com

evacuação ao exterior ou a filtragem com recirculação interna.

3. INSTALAÇÃO

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, confirmar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Atenção! A instalação e a ligação à rede elétrica devem ser efetuados somente por pessoal autorizado.

4. MANUTENÇÃO

! Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros antigorduras).

! Atenção! O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição dos filtros pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

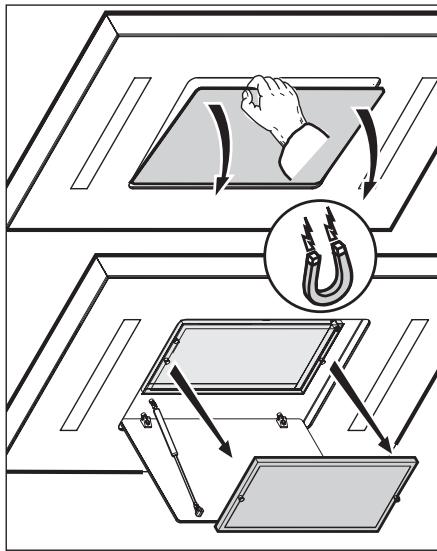

4.1 Filtro de gordura

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

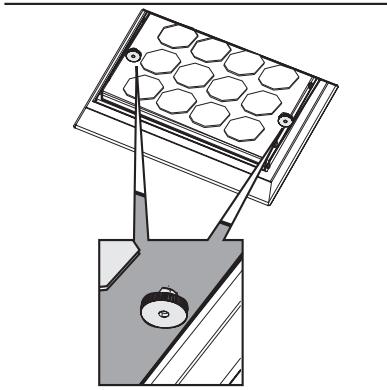

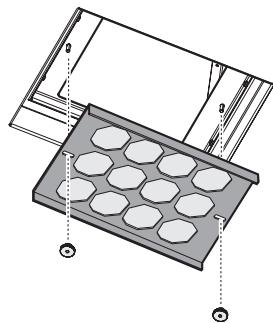

A regeneração é efetuada em forno pré-aquecido (150°C) e dura, dependendo da carga de odores, de 2 até 3 horas.

Atenção! Perigo de queimaduras!

• Não regenerar absolutamente o filtro de carvão ativo no forno micro-ondas.
• Nunca use a função de pirólise do forno para regenerar o filtro de carvão ativo.
• Antes de proceder com a regeneração, limpar o filtro de carvão ativo com um pano úmido.

Os filtros de carvão ativo devem ser removidos do forno somente antes de...

Durante este procedimento, é possível que se formem no forno odores desagradáveis! A necessidade da regeneração das grades em favo de mel de carvão ativo depende da intensidade com a qual se cozinha, no entanto, é recomendável uma regeneração a cada 2-3 vezes. Limpar também o filtro de carvão ativo a cada 2-3 vezes com um pano úmido.

5. COMANDOS

O exaustor é dotado de um painel de comandos com um controle de velocidade de aspiração e um controle para acender a luz de iluminação do plano de cozedura. Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

Os comandos se encontram na parte frontal da coifa.

Nota: pode ser comprado um controle remoto como acessório opcional, contate o seu revendedor autorizado.

Nota: O exaustor é dotado de um sistema de proteção de distúrbios na rede de energia elétrica, em caso de picos superiores a 2 kV, o exaustor se religará automaticamente antes de cerca de dois minutos do último distúrbio.

1 Tecla de Velocidade (potência) de aspiração 1 2 Tecla de Velocidade (potência) de aspiração 2 3 Tecla de Velocidade (potência) de aspiração 3 4 Tecla ON/OFF de Velocidade (potência) de aspiração 4 Nota: A Velocidade (potência) de aspiração 4 permanece em função por 5 minutos e logo após retorna à posição precedente. 5 Tecla de controle de saturação dos filtros 6 Tecla OFF de velocidade 7 Tecla ativação-desativação do painel de controle 8 Tecla ON/OFF luzes 9 Tecla de ativação-desativação do controle de saturação do filtro de carvão

Função de desligamento retardado da velocidade (potência) de aspiração:

Selecionar a velocidade desejada e pressionar novamente a mesma tecla por mais de 2 segundos. A tecla piscará para indicar a ativação da função com sucesso. Pressionar novamente para desativar a função.

A velocidade selecionada desliga-se antes: Velocidade (potência) de aspiração 1: 20 minutos

Velocidade (potência) de aspiração 2: 15 minutos

Velocidade (potência) de aspiração 3: 10 minutos

Velocidade (potência) de aspiração 4: 5 minutos

Função Ativação - Desativação do painel de controle

Pressionar a tecla T6 por mais de 5 segundos.

Função Ativação - Desativação do controle de saturação do FILTER de carvão

Com o exaustor desligado, pressionar a tecla T7 por mais de 5 segundos. A tecla T5 piscará:

2 vezes para indicar que o controle de saturação do FILTER de carvão foi ativado; 1 vez para indicar que o controle de saturação do FILTER de carvão foi desativado.

Função controle e reset da saturação dos filtros

Com intervalos regulares, com base no tempo de utilização do exaustor, a tecla T5 se ilumina indicando a necessidade de proceder com a manutenção dos filtros, como indicado nos relativos parágrafos.

Tecla T5 acesa com luz fixa: é necessário efetuar a manutenção do FILTER de gordura.

Tecla T5 acesa piscando: é necessário efetuar a manutenção do FILTER de carvão.

Reset indicador de saturação dos filtros:

Com o exaustor desligado, pressione a tecla 15 por mais de 2 segundos.

Repita a operação se necessário.

6. ILUMINAÇÃO

A coifa é dotada de um sistema de iluminação baseado na tecnologia LED. Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Atenção! Não olhe diretamente para a luz dos LEDs.

Para a substituição, contate o serviço de assistência técnica.
