MANUALE UTENTE EFBP90681X ELECTROLUX

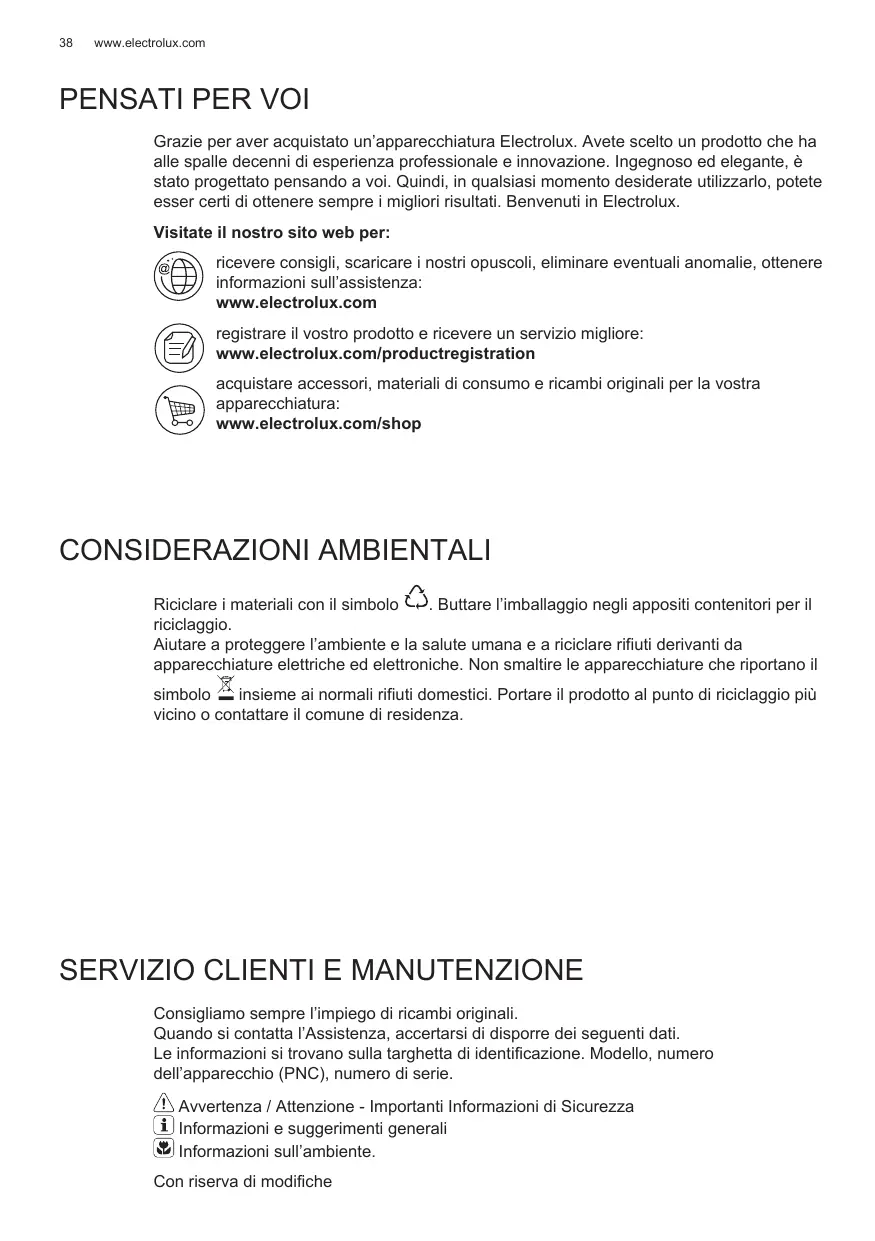

Grazie per aver acquistato un’apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull’assistenza: www.electrolux.com registrare il vostro prodotto e ricevere un servizio migliore: www.electrolux.com/productregistration acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop CONSIDERAZIONI AMBIENTALI Riciclare i materiali con il simbolo . Buttare l’imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l’Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell’apparecchio (PNC), numero di serie. Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e suggerimenti generali Informazioni sull’ambiente. Con riserva di modifiche ITALIANO

Avvertenza! Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati alla cappa derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico. Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l’apparecchio. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Avvertenza! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. La cappa va frequentemente pulita sia

internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. 2.USO La cappa serve per aspirare i fumi e vapori derivanti dalla cottura. Nel libretto di installazione allegato è indicata quale versione è possibile utilizzare per il modello in Vs. possesso tra la versione aspirante ad evacuazione esterna o filtrante a ricircolo interno 3.INSTALLAZIONE

La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

www.aeg.com La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Attenzione! Il montaggio, l’allacciamento alla rete, la messa in funzione devono essere effettuate solamente da personale autorizzato.

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Attenzione! L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze.

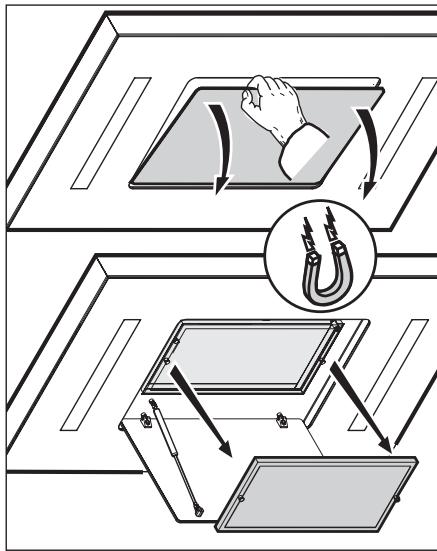

4.1 Filtro antigrasso - Deve essere pulito

una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. ITALIANO

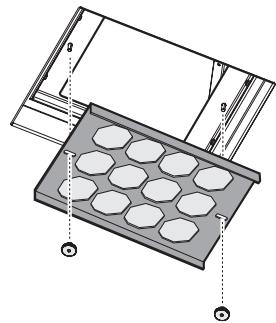

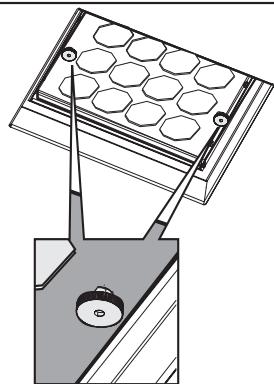

4.2 Filtro ai carboni attivi rigenerabile

La rigenerazione viene effettuata in forno preriscaldato (150°C) e dura, a seconda del carico degli odori, da 2 fino a 3 ore. Attenzione pericolo di scottature!

• Non rigenerare assolutamente il filtro carbone attivo nel forno microonde
• Non usare assolutamente la funzione di pirolisi per il filtro carbone attivo rigenerare del forno
• Prima di procedere alla rigenerazione, pulire il filtro a carbone attivo con un panno umido I filtri al carbone attivo vanno rimossi dal forno solo dopo che si saranno raffreddati. Durante questa procedura è possibile che si sviluppino nel forno odori sgradevoli! La necessità di rigenerazione delle griglie a nido d’ape al carbone attivo dipende dall’intensità con cui si cucina, viene tuttavia consigliata una rigenerazione ogni 2-3 mesi. Pulire inoltre il filtro a carbone attivo ogni 2-3 mesi con un panno umido.

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l’illuminazione del piano di cottura. Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l’aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa. I comandi si trovano nel pannello frontale dell’apparecchio.

T1 Tasto Velocità (potenza) di aspirazione T2 Tasto Velocità (potenza) di aspirazione T3 Tasto Velocità (potenza) di aspirazione T4 Tasto ON/OFF Velocità (potenza) di aspirazione 4 Nota: La Velocità (potenza) di aspirazione 4 rimane in funzione per 5 minuti ,dopodichè ritorna alla impostazione precedente. T5 Tasto di controllo saturazione filtri T6 Tasto OFF velocità Tasto attivazione-disattivazione pannello di controllo T7 Tasto ON/OFF luci Tasto di attivazione/disattivazione controllo di saturazione filtro al carbone Funzione spegnimento ritardato della velocità (potenza) di aspirazione: Selezionare la velocità desiderata e premere ancora lo stesso tasto per più di 2 sec., il tasto lampeggia per indicare l’avvenuta attivazione della funzione. Premere ancora per disattivare la funzione. La velocità selezionata si spegne dopo: Velocità (potenza) di aspirazione 1: 20 minuti Velocità (potenza) di aspirazione 2: 15 minuti Velocità (potenza) di aspirazione 3: 10 minuti Velocità (potenza) di aspirazione 4: 5 minuti Nota: come accessorio opzionale può essere acquistato un telecomando, contattare il rivenditore autorizzato. Nota: La cappa è disposta di un sistema di protezione da disturbi della rete elettrica, in caso di picchi superiori a 2kVolts, la cappa si riattiverà autonomamente dopo circa 2 minuti dall’ultimo disturbo.

Funzione Attivazione – Disattivazione pannello di controllo Premere il tasto T6 per più di 5 secondi Funzione Attivazione – Disattivazione controllo di saturazione filtro al carbone A cappa spenta premere il tasto T7 per più di 5 secondi Il tasto T5 lampeggia: 2 volte per indicare che il controllo di saturazione filtro al carbone è stato attivato 1 volta per indicare che il controllo di saturazione filtro al carbone è stato disattivato Funzione controllo e reset saturazione filtri Ad intervalli regolari, in base al tempo di utilizzo della cappa il tasto T5 si illumina ad indicare che è necessario procedere alla manutenzione dei filtri in base alle indicazioni riportate nei paragrafi relativi. Tasto T5 acceso a luce fissa: è necessario eseguire la manutenzione del filtro grassi Tasto T5 acceso a luce lampeggiante: è necessario eseguire la manutenzione del filtro al carbone. Reset indicatore di saturazione filtri: A cappa spenta premere il tasto T5 per più di 2 sec. Ripetere l’operazione se necessario. ITALIANO

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Attenzione! Non guardare direttamente la luce dei led. Per la sostituzione rivolgersi al servizio assistenza tecnica.
