Producttype	Inbouwafzuigkap
Merk	Electrolux
Model	EFBP90681X
Afmetingen (H x B x D)	Ongeveer 60 x 90 x 50 cm (schatting)
Gewicht	Ongeveer 15 kg (schatting)
Elektrische voeding	230 V / 50 Hz
Motorvermogen	Maximale zuigkracht 4 snelheden
Verlichting	Geïntegreerde LED, lange levensduur, energiebesparend
Vetfilter	Metalen filter, vaatwasmachinebestendig
Actief koolstoffilter	Regenereerbaar in oven (150°C, 2-3 u)
Bediening	Touchpaneel met 4 zuigsnelheden, uitgestelde uitschakeling, filterverzadigingscontrole
Functie uitgestelde uitschakeling	Ja, programmeerbaar per snelheid (5 tot 20 min)
Filterverzadigingsindicator	Ja, voor vetfilter (vast) en koolstoffilter (knipperend)
Afvoertype	Externe afvoer of interne recirculatie
Minimale veiligheidsafstand	50 cm (elektrisch), 65 cm (gas/gemengd)
Reiniging	Binnen en buiten met vochtige doek en neutraal reinigingsmiddel, minstens 1 keer per maand
Veiligheid	Loskoppelen voor onderhoud, overspanningsbeveiliging, niet gebruiken zonder filter
Onderdelen	Originele reserveonderdelen verkrijgbaar op www.electrolux.com/shop
Repareerbaarheid	Professionele technische ondersteuning vereist voor installatie en reparatie
Algemene informatie	Gebruiksaanwijzing in het Frans, 188 pagina's, beschikbaar voor download

Veelgestelde vragen - EFBP90681X ELECTROLUX

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 50 cm voor een elektrisch fornuis en 65 cm voor een gas- of gemengd fornuis.

Hoe reinig ik het vetfilter?

Was het metalen vetfilter eenmaal per maand met de hand of in de vaatwasser op lage temperatuur en kort programma, met een niet-agressief reinigingsmiddel.

Hoe regenereer ik het actieve koolstoffilter?

Regenereer het koolstoffilter in een voorverwarmde oven op 150°C gedurende 2 tot 3 uur. Gebruik geen magnetron of pyrolyse-functie.

Wat te doen als de filterverzadigingsindicator brandt?

Wanneer knop 15 constant brandt, reinig het vetfilter. Als het knippert, vervang of regenereer het koolstoffilter. Reset door knop 15 gedurende 2 seconden ingedrukt te houden (uitgeschakeld).

Hoe activeer ik de uitgestelde uitschakeling van de afzuigkap?

Selecteer de gewenste snelheid en druk vervolgens meer dan 2 seconden op dezelfde knop. De knop knippert ter bevestiging. De afzuigkap schakelt automatisch uit na 20 min (snelheid 1), 15 min (snelheid 2), 10 min (snelheid 3) of 5 min (snelheid 4).

Kan ik de afzuigkap zonder filter gebruiken?

Nee, de afzuigkap mag nooit worden gebruikt zonder dat het rooster en de filters correct zijn gemonteerd. Dit vormt een brandgevaar.

Hoe vervang ik de LED-verlichting?

De LED-verlichting is geïntegreerd. Neem voor vervanging contact op met de erkende technische ondersteuningsdienst.

Wat te doen bij een storing of defect?

Zorg voordat u contact opneemt met de klantenservice voor het model (EFBP90681X), de PNC en het serienummer (op het typeplaatje). Gebruik alleen originele reserveonderdelen.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, de afzuigkap kan werken in afzuigversie met externe afvoer of in filterversie met interne recirculatie. Raadpleeg de installatiehandleiding voor de juiste configuratie voor uw model.

Hoe stel ik de verzadigingscontrole van het koolstoffilter in?

Schakel de stroom uit, druk langer dan 5 seconden op knop 17. Knop 15 knippert twee keer (ingeschakeld) of één keer (uitgeschakeld).

GEBRUIKSAANWIJZING EFBP90681X ELECTROLUX

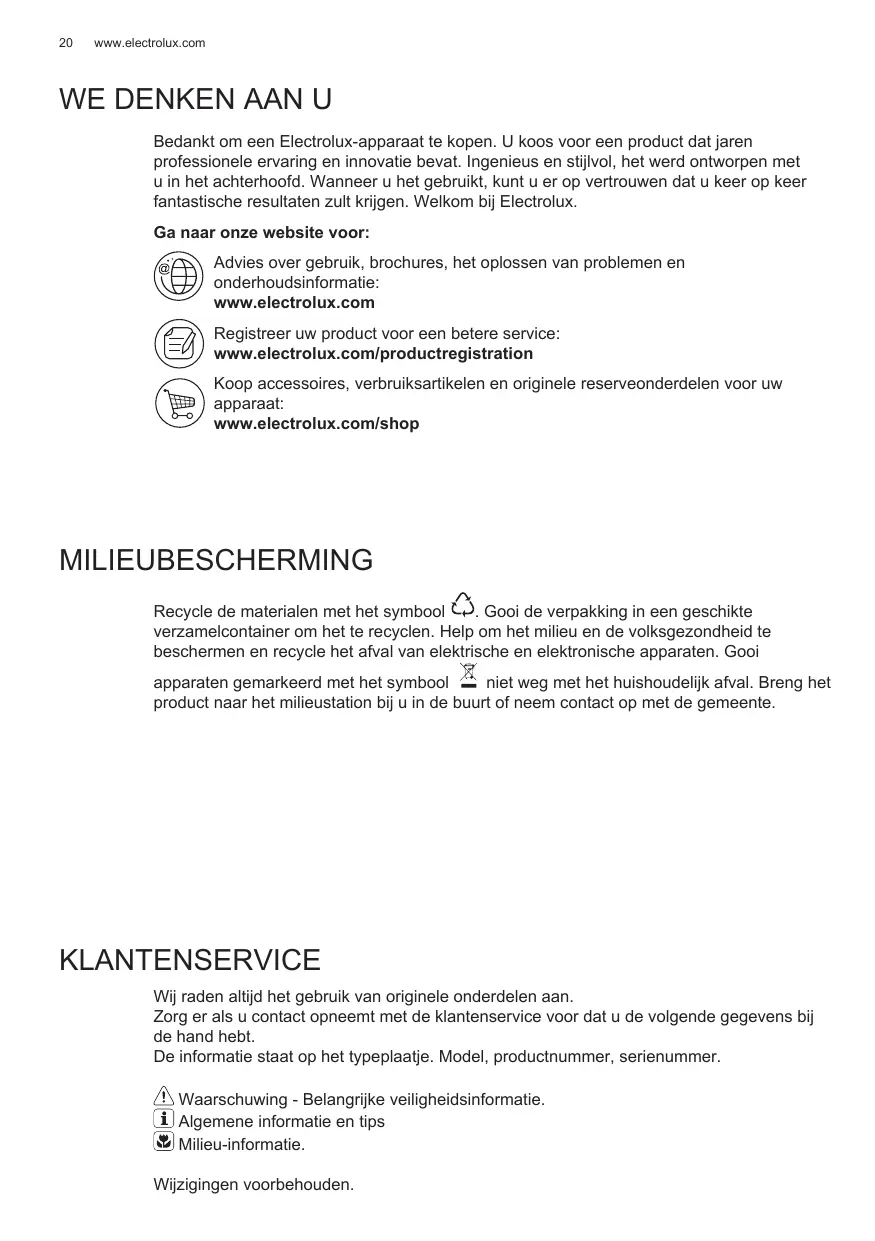

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achechterhoofd. Wanner u het gebruikt, kut u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux.

Gaaaronze websitevoor:

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com

Registree uw product voor een betere service: www.electrolux.com/productregistration

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop

MILIEUBESCHERMING

Recycle de materialien met het symbol Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool Niet weg met het huishoudelijk afval. Breng het product maar het milieustation bij u in de buurt of neem contact op met de gemeente.

KLANTENSERVICE

Wij raden alttijd het gebruik van originele onderdelen aan.

Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt.

De informatatie staat op het typeplaatje. Model, productnummer, seriennummer.

Waarschuwing - Belangrijke veiligeidsinformatie.
i Algemene informatie en tips
Milieu-informatie.

Wijzigingen voorbehonden.

1. !VEILIGHEIDSVOORSCHRIFTEN

Let op! Zich strikt aan de aanwijzingen uit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in ache nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik.

! Waarschuwing! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de steker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Draag bij alle installmentie- en onderhoudswerkzaamheden werkhandsohenen. Dit apparaat mag nicht worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzig dit Niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid. De kinderen要去en altijd gecontroleerd worden zodatezij net met het apparaat spelen. De wasemkap nooit gebruiken als het rooster Niet goed gemonteerd is! De wasemkap NOOIT als steunvlak gebruiken tenzig dit Niet uitdrukkelijk is aangegeven. Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertij wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden. Het frituren要去 geschieten onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

! Let op! De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en
veiligheidsmaatregelen voor de rookafvoer
zich strikt honden aan de regelingen

voorzien door deplaatselijk bevoegde autoriteiten. De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht). Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandevaar veroorzaken.

Zorg aktijd dat de lampjes in de kap aanwezig en goed gemonteerd zich om het gevaar voor elektrische schokken te voorkomen. Ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in alot nemen van de aanwijzingenuit.Deze handleiding worden afgewezen.

Opgelet! Indien de schroeven en bevestigingsystemen nicht in overeenstemming met deze instructies gemonteertijd kan dit leiden tot elektrische gezaren.

2. GEBRUIK

De kap is ontwikkeld om rook en kookdampen af te zuigen. In het bijgesloten montageboekje is aangegeven welkeuitvoering möglichk is voor het model in Uw bezit: in de afzuigversie met afvoer maar buiten of in de filtrerende versie met luchtcirculatie

3. HET INSTALLEREN

De netspanning要去 corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet delee in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmentatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deleze, ook na de installmentatie, Niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmenten normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer deze goed functioneert, controllerer altijd of de voedingskabel goed gemonteerd is.

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuiigkap mag Niet onder de 50cm litgen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installmentie-aanwijizing van het gaskootoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gezogen.

! Attentie! De montage van de wasemkap en de aansluiting aan het stroomnet要去uitsluitend door bevoegd personeel worden uitgevoerd.

4. ONDERHOUD

! Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteit'snet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

De kap要去 regelmatig schoon gemaakt
worden, zowel binnen als buiten (tenminste
metdezelfderegelmaatwaarmee de
vetfilters gereinigd worden).Gebruik
voort het reinigen een doek die u vochtig
maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten
die schuirmiddelen bevatten.
GEEN ALCOHOL GEBRUIKEN!

! Attentie! Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

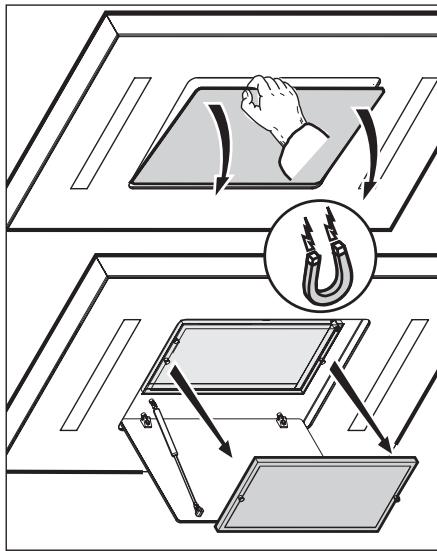

4.1 Vetfilter - Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze moodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van invloed op de eigenschappen, die beslist Niet veranderen.

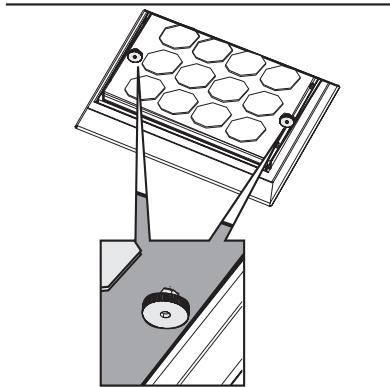

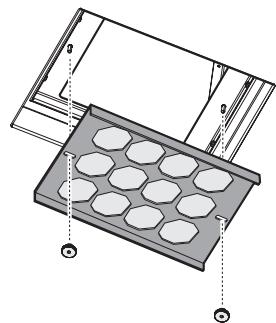

4.2 Regenererbaar koolstofffilter

De regeneratie geschiedt in een voorverwarmde oven (150^) en duurt van 2 tot 3 eer, naargelang de mate van de geurbelasting.

Attentie! Gevaar voor brandwonden Het koolstofffilter mag absoluut Niet in een magnetron worden geregenereerd

Voor de regeneratie van het koolstofffilter gebruik Niet de pyrolyse functie
- Alvorens de regeneratie te beginnen reinig het koolstofffilter met een vochtig doek

De koolstoffilters UIT de oven halen nadat ze afgekoeld zich. Tijdens deze handeling können zich in de oven lastige dampen vormen! De regeneratie van de koolstof honingraat roosters is afhankelijk van het gebruik, in ieder geval worden een regeneratie om de 2-3 maanden aanbevolen. Om de 2-3 maanden kaak tevens het koolstofffilter met een vochtig doek schoon.

5. BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de slelheid van afzuiig en een schakelaar voor de verlichting van het fornuis.

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beeindigt heeft aan te lately.

De schakelaars bevinden zich aan de voorkant van de kap.

Nota: een optionele afstandsbediening kan worden aangevraagd, neem contact op met een bevoegde verkoper.

Opmerking: De kap is uitgerust met een veilighheidssysteme gegen storingen van het elektriciteitsnet, bij pieken boven de 2kV worden de kap, twee minutes na de LASTE storing, automatisch wee ingeschakeld.

Toets nselheid (zuigkracht) 1
Toets snelheid (zuigkracht) 2
Toets snelheid (zuigkracht) 3
T4 ON/OFF Toets snelheid (zuigkracht) 4 Opmerking: De snelheid (zuigkracht) 4 blijft 5 minuten lang in bedrijf waarna de kap werk in de eerdere ingestelde stand terugkeert.
T5 Filter verzadiging bediening
T6 Snelheid OFF Toets

Toets voor de inschakeling en uitschakeling van het bedieningspaneel

17 Lichten ON/OFF Toets

Toets voor de inschakeling en uitschakeling van de koolstofffilter verzadiging bediening

Vertraagde snugelid (zuigkracht) uitschakeling:

Selecteer de gewenste snelheid en druk langer dan 2 seconden op de toets, deze gaat knipperen om de functieactivering aan te gezven. Druk opnieuw om de functie uit te schakelen.

De geselecteerde functieGaat uit na:

Snelheid (zugkracht) 1:20 minuten

Snelheid (zuigkracht) 2: 15 minutes

Snelheid (zuigkracht) 3: 10 minutes

Snelheid (zuigkracht) 4:5 minutes

Functie Inschakeling - Uitschakeling bedieningspaneel

Druk langer dan 5 seconden op toets T6

Functie Inschakeling - Uitschakeling koolstofffilter verzadiging bediening

Met uitgeschakelde kap druk langer dan 5 seconden op de toets 17.

De toets T5 knippert:

2 maal om aan te Geven dat de koolstoffilter verzadiging bediening geactiveerd is

1 maal om aan te geven dat de koolstofffilter verzadiging bediening uitgeschakeld is

Functie filter verzadiging bediening en reset

Op regelmatigeijden, naargelang het gebruik van de kap, gaat de toets T5 branden om aan te Geven dat de filters moeten worden onderhonden volgens de aanwijzingen in de betreffende paragrafen.

Toets 15 aan met vast Licht: de vetfilter moet worden onderhoden

Toets 15 aan met knipperlicht: de koolstofffilter要去 worden onderhoven.

Reset filter verzadigingindicatie:

Met uitgeschakelde kap druk langer dan 2 seconden op de toets T5

Indien nodig herhaal de handeling.

6. VERLICHTING

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimaleverlichting, voor een 10 maal langeretijdduur ten opzichte van de traditionelelampjes en een elektriciteitsbesparing vanwel 90%

Attentie! Niet direct in het ledlicht kijken.

Voor de verwangting neem contact op met de technische assistentie.
