BRUKSANVISNING ADVANCEDROTAK 36-750 - EASYROTAK 36-550 BOSCH

Observera! Läs noggrantigenom anvisingarna. Gör dig förtrogen medprodukten manöverorgan och dess korrekta användning. Förvara driftinstruktionen sākert für senare behov.

Beskrivning av symbolerna på tradgårdsredskapet

Allman varning for riskmoment.

Läs noga igenom braksanvisingen.

Se till att personer, som befinner sig i narheten inteskadas av ivagslungade

främnde foremål.

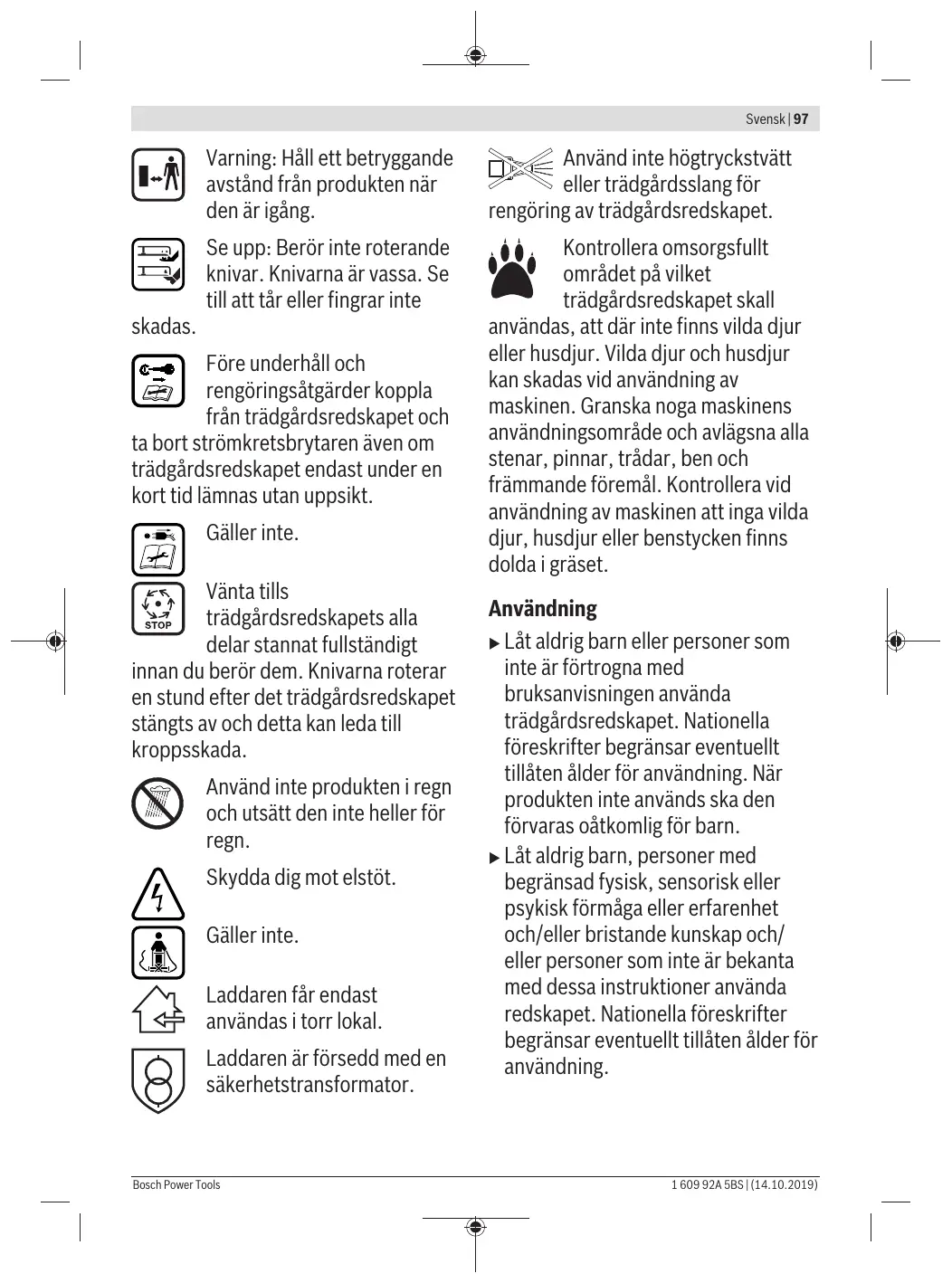

Varning: Håll att betryggande avständ frän Produkten när den ar igang.

Se upp: Berör inte roterande knivar. Knivarna är vassa. Set till att tar eller fingrar inte

skadas.

Färe underhäll och
rengöringsåtgärder koppla
fran tradgårdsredskapet och

ta bort strömkretsbrytaren även om tradgårdsredskapet endast under en kort tid lämnas utan uppsikt.

Gäller inte.

Vänta tills
trädgårdsredskapets alla
delar stannat fullständigt

innan du berör dem. Knivarna roteraren stund after det trädgårdsredskapetstängts av och detta kan leda tillkroppsskada.

Använd inteprodukten i regn och utsätt den inte heller for regn.

Skydda dig mot elstot.

Gallerinte.

Laddaren fär endast
användas i torr lokal.

Laddaren ar forsedd med en sakerhetstransformer.

Använd inte högtryckstvätt.
eller tradgårdsslang for

Kontrollera omsorgsfullt området på vilket tradgårdsvredskapet skall

användas, att)där inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlågsna alla stenar, pinnar, trådar, ben och främande foremål. Kontrollera vid användning av maskinen att inga vilda djur, husdjur ell er benstycken finns dolda i gräset.

Användning

Låt aldrig barn eller personer som inte År förtrogna med bra克斯anvisningen använda tradgårdsredskapet. Nationella foreskrifter begränsar eventuellt tillåten älder for användning. Närprodukten inte används sk den förvaras öåtkomlig for barn.
Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga aller erfarenhet och/eller bristande kunskap och/ller personer som inte är bekanta med dessa instruktioner användare redskapet. Nationella foreskrifter begränsar eventuellt tillåten älder for användning.

Barn bör overvakas for att sakerställa att de inte leker med redskapet.
Använd aldrig tradgårdsvredskapet\ när personer, spezialt då barn eller\ husdjur, uppehäller sig i narheten.
Användaren ansvarar für olyckor och skador som drabbar andra manniskor aller deras egendom.
Använd inte öppna gummiskor eller sandaler dà du använder produkten. Använd alltid kraftiga skor och länge byxor.
▶ Granska noga gräsmattan innan du startup och plocka bort stenar, kvistar, stältrådar, ben och andra främande foremål.
Kontrollera innan arbetet pabörjas att knivarna, knivskruvarna och skärgruppen inte är slitna eller skadade. Byt alltid samtidigt ut slitna aller skadade knivar och knivskruvar for att undvika obalans.
Arbeta endast i dagsljus ell er vid god belysning.
Vid dalgit vader, specielt om askvader vantas, fargrasklipparne inte anvandas.
Använd helst inte tradgårdsvredskapet i vätt gräs.
Gå lugnt, spring aldrig.
Använd aldrig tradgårdsredskapet med defekta skyddsanordninger, kapor allerutan sakerhetsutrustning som t. ex. avledningskydd och/eller uppsamlingskorg.

Vi rekommenderanvändning av hörskyydd for att skydda dig själv.
Använd inte tradgårdsvredskapet nardu artrött, sjuk erler om du arpaverkad av alcohol, droger ellermediciner.
Arbete på sluttningar kan innebärafara:

• Klipp inte gräset på mycket brant slutting.
• Se till att du har bra fotfaste på lutande mark och vätt gräs.
• Klipp gräset på lutande mark alltid tvårs over och aldrig upp- och nedfor.
• Var ytterst försiktigRARYr iktningen vaxlas.

Varytterst forsiktig nardu gärbakat ell er drartradgardsredskapet.
Skjut tradgårdsredskapet vid gräsklippning alltid framåt och dra det inte mot kroppen.
Knivarna maste stå stilla när tradgårdsredskapet tippas for transport, när det körs over ytor utan gräs och när tradgårdsredskapet transporteras till eller frän området som sca klippas.
Tippa inte tradgårdsredskapet nar motorn startas.
Koppla på tradgårdsvedskapet enligt beskrivning iBruksanvisningen och se till att du haller fotterna pa betryggande avstand fran roterande delar.

Häll händerna och fötterna på betryggande avständ frän roterande delar.
Häll dig på avständ till utkastningszonen;när du använder tradgårdsredskapet.
Trädgårdsredskapet fár aldrig lyftas upp eller bāras med motorn igäng.
Kontrollera att tradgårdsredskapet vid lagring står med alla 4 hjul mot underlaget.
Lyft tradgårdsvredskapet endast i bärhandtaget. Behandla bärhandtaget försiktigt.
Gör inga Förändringar på redskapet. Otilåtna Förändringar kan menligt påverka redskapets sakerhet och leda till kraftigare buller och vibrationer samt)dålig effekt.

Lövuppsamling

Lövsamlarknivens form kan ta upp Höstlövet frän gräset. För attenna Funktion skafungera perfektör beaktas:

• Samla upp lcv endast med maximal klipphojd.
• Samla upp lov endast på gräsmattan.
• Färe uppsamling av lov kontrollera arbetsytan och häll personer, husdjur, foremål av glas och bilar på betryggande avständ.

Lossa strömkretsbrytaren

• Alltid när tradgårdsredskapet lamnas utan uppsikt.

• Innan blockeringar atgardas.

• När kontroll, rengöring eller arbeten utförs på tradgårdsredskapet.

• Efter kontakt med främande foremål; kontrollera genast tradgårdsredskapet avseende skada och byt ut kniven vid behov.
• När tradgårdsvredskapet börjar vibrerar på ovenligt satt (kontrollera genast).

Service

Använd alltid trädgårdshandskar\ när Åtgåder krävs i närhen av\ skarpa knivar.
- Granska att alla muttrar, bultar och skruvar sitter stadigt fast for att möjiggöra tryggt arbete med redskapet.
Kontrollera regelbundet uppsamlingskorgens tillstand och forslitning.
Kontrollera regelbundet uppsamlingskorgens tillstand och forslitning.
▶ Kontrollera redskapet och byt av sakerhetsskal ut forslitna och skadade delar.
Använd endast knivar som är avsedda for detta trädgårdsredskap.
Kontrollera att reservdelarna ar av Bosch-fabrikat.
Färe lagring kontrollera att tradgårdsredskapet ar rent och fritt frän rester. Vid behov rengör med en mjuk, torr borste.

Sakerhetsanvisningar och Anvisningar for optimal hantering av batteriet

Kontrollera att tradgardsredskapet ar frankopplat och strömkretsbrytaren ar losadd innan batteriet sats in. Satt inte in batteriet i ett inkopplat tradgardsredskap, detta kan leda till olyckor.
Använd endast Bosch batterier som ar avsedda for tradgårdsredskapet. Om andra batterier används, finns risk für kroppsskada och brand.
Oppnainte batteriet. Detta kan leda till kortslutng.

Skydda batteriet mot hog varme och även mot t.ex. langre solbestralning, eld, vatten och fukt. Risk for explosion.

Häll gem, mynt, nycklar, spikar, skruvar och andra sma metallföremål på avständ frän batteriet som inte används for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Ur skadat ell fer cel anvnt batteri kan angor avga. Tillfor friskluft och uppsok en lakare vid besvar. Angorna kan reta andningsvagarna.
Använd endast batteriet iprodukter frem tilverkaren. Detta skyddar batteriet mot farlg overbelastning.
Batteriet kan skadas av vassa foremål som t.ex. spikar eller skruvmejslar ell er grund av yttre paverkan. En intern kortslutning kan uppsta och rok, explosion erler overhetting kan forekomma hos batteriet.
Kortslut inte batteriet. Explosionsrisk foreligger.
Skydda batteriet mot fukt och vatten.
Lagra tradgårdsredskapet och batteriet endast inom temperaturområdet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. i bilen.
Rengör vid tillfällle batterimodulens ventilationsöppninger med en mjuk, ren och torr pensel.

Sakerhetsanvisningar for laddare

Läs alla sakerhetsanvisiningar och anvisiningar. Underlåtenhet att följa sakerhetsanvisiningarna och anvisiningarna kan leda till elstötar, elsväda och/eller svåra

personskador.

Spara alla sakerhetsanvisningar och anvisningar for framtida bruk.

Använd laddaren endast om du är fortrogen med dess Funktioner och utan inskränkning behärskar hanteringen aller om du fatt de anvisningar for manövrering som kravs.

Låt aldrig barn, personer med begränsad fysisk, sensorisk ellerpsykisk fornàga aller erfarenhet

och/eller bristande kunskap och/ eller personer som inte ar bekanta med dessa instruktioner anvanda laddaren. Nationella foreskrifter begransar eventuellt tillaten alder for anvandning.

Observera barn i narheten. Darvid sakerstalls att barn inte leker med laddaren.
Ladda endast Bosch uppladdningsbara litiumjonbatterier frän en kapacitet på 2,0 Ah (frän 10 battericeller). Batterispänningen maste stämma overens med laddarens batterispänning. Ladda inga engångsbatterier. Annars foreligger brand- och explosionsrisk.

Skydda laddaren mot regn och vata. Tränger vatten in i laddaren ökar risken for elektrisk stöt.

Häll laddaren ren. Vid smuts ökar risiken für elektrisk stöt.
Kontrolera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du marker nagon skada. Öppna inte laddaren på egen hand utan lately endast reparer det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risiken for elstöt.
Använd inte laddaren på lättantändigt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk foreligger på grund av uppvärming av laddaren under drift.
Tack inte over laddarens ventilationsöppninger. Laddaren kan i annat fall overhettas och fungerar d inte langre korrekt.
For okad elektrisk sakerhet rekommenderas anvandingen av en jordfelsbrytare med en max. utlosningsström på 30 mA. Testa alltid jordfelsbrytarenFore anvanding.

Symboler

Symbolerna nedan ar viktiga for att kunna lasa och forsta bruksanvisingen. Lagg symbolerna och deras betydelse pà minnet. Korrekt tokning av symbolerna hjälper till att bättre och säkrare användaprodukten.

Symbol	Betydelse
↑	Röreseriktning
↓	Reaktionsriktning
	Bär skyddshandskar
	Vikt
	Inkoppling
	Frånkoppling

Symbol	Betydelse
✓	Tillåten hantering
×	Förbjuden handling
CLICK!	Hörbart ljud
○○	Tillbehör/reservdelar

Ändamälsenlig användning

Trädgårdsredskapet ar avsett for gräsklippning i en hemträdgård.

Trädgårdsredskapet är inte avsett für klippning av höck, trimming, sönderhackning osv.

Trädgårdsredskapet ār avsett für gräsklippning på markhöjd.

Tekniska data

Gräsklippare		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Artikelnummer		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Nominell spanning	V	36	36	36	36
Knivhusets bredd	cm	42	42	42	46
Sittthöjd	mm	25 - 80	25 - 80	25 - 80	25 - 80
Uppsamlingskorg ens volym	I	50	50	50	50
Vikt enligt EPTA-Procedure 01:2014	kg	17,5	16,5	17,5	17,5
Serienummer				se dataskylten på gräsklipparen
tillåten omgivningstemperatur
- vid laddning	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- vid användning	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- vid lagring	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batteri		Li-jon	Li-jon	Li-jon	Li-jon
Nominell spanning	V	36	36	36	36
Produktnummer/kapacitet
- 2 607 336913/1 607 A3502V	Ah	-	2 x 2,0	-	-
- 2 607 336915/2 607 337047	Ah	4,0	-	4,0	4,0

102 | Svensk

Gräsklippare		AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
- 1 607 A35 058	Ah	-	-	-	-
Antal battericeller
- 2 607 336 913/1 607 A35 02V		-	10	-	-
- 2 607 336 915/2 607 337 047		20	-	20	20
- 1 607 A35 058		-	-	-	-

Alla varden i anvisingen ar uppmatta for anvandning under ell er pa 2000 meters hojd over havsytan.

Gräsklippare		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Artikelnummer		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Nominell spänning	V	36	36	36	36
Knivhusets bredd	cm	46	46	42	46
Snithöjd	mm	25 - 80	25 - 80	25 - 80	25 - 80
Uppsamlingskorgens volym	I	50	50	50	50
Vikt enlgit EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5
Seriennummer				se dataskylten på gräsklipparen
tillåten omgivningstemperatur
- vid laddning	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- vid användning	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- vid lagring	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batteri		Li-jon	Li-jon	Li-jon	Li-jon
Nominell spänning	V	36	36	36	36
Produktnummer/kapacitet
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Antal battericeller
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	-	20	20
- 1 607 A35 058		20	20	-	-

Alla varden i anvisingen ar uppmatta for anvandning under erer på 2000 meters hojd over havsytan.

Laddare		AL 3620 CV	AL 36V-20
Artikelnummer	EU	2 607 225 657	2 607 226 273
Laddare	AL 3620 CV		AL 36V-20
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Laddström	A	2,0	2,0
Laddningstid (battery urladdat)
- Batteri 2,0 Ah	min	65	65
- Batteri 4,0 Ah	min	125	125
- Batteri 6,0 Ah	min	185	185
Vikt enligt EPTA-Procedure 01:2014	kg	0,55	0,55
Skyddsklass		回/II	回/II

Buller-/vibrationsdata

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Bulleremissionsvarden framtagna enlgt EN 60335-2-77

Produktens A-vagda Ijudniva uppnar i typiska fall:

- Ljudtrycksnivå	dB(A)	73	73	73	73
- Ljudeffektnivå	dB(A)	87	87	87	87
- Onoggrannhet K	dB	= 2,5	= 2,5	= 2,5	= 2,5

Totala vibrationsemissionsvarden ah (vektorsumma ur tre rikkninger) och onoggrannhet K framtaget enligt EN 60335-2-77

- Vibrationsemissio nsvärde \( a_h \)	\( m/s^2 \)	< 2,5	< 2,5	< 2,5	< 2,5
- Onoggrannhet K	\( m/s^2 \)	=1,5	=1,5	=1,5	=1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Bulleremissionsvarden framtagna enigt EN 60335-2-77

Produktens A-vagda Ijudniva uppnar i typiska fall:

- Ljudtrycksnivå	dB(A)	73	73	73	73
- Ljudeffektnivå	dB(A)	87	87	87	87
- Onoggrannhet K	dB	= 2,5	= 2,5	= 2,5	= 2,5

Totala vibrationsemissionsvarden ah (vektorsumma ur tre riktninger) och onoggrannhet K fremtagt enligt EN 60335-2-77

- Vibrationsemissio nsvärde \( a_h \)	\( m/s^2 \)	< 2,5	< 2,5	< 2,5	< 2,5
- Onoggrannhet K	\( m/s^2 \)	=1,5	=1,5	=1,5	=1,5

Montering och drift

Handlingsmål	Bild	Sida
Leveransen omfattarA)	A	366
Fäll upp bygelhandtaget	B	367

Handlingsmål	Bild	Sida
Arbetshöjdensinställning
Insättning/borttagning av uppsamlingskorgen	C	368
Inställning av smithöjd	D	369
Insättning av batteri	E	369
Användning	F	370
- Sätt in strömkretsbrytaren
- Koppla in
- Klipp
- Koppla från
- Ta bort strömkretsbrytaren
Ta bort batteriet	G	371
Arbetsanvisningar "klippning"	H	371
Uppsamlingskorgens nivåindikering tom/full	I	372
Fäll ihop bygelhandtaget	J	373
Knivskötsel/knivbyte	K	374
Välj tillbehör	L	374

Observera! Fore underhäll och rengöringsatgärder koppla frän tradgårdsredskapet, ta loss strömkretsbrytaren och bort batteriet. Detta gäller även for skadad, snittad eller tilltrasslad natsladd.
After fränkoppling av trädgårdsredskapet rör sig knivarna annu nagra sekunder.
Seupp: Beror inte den roterande kniven.

Ladda batteriet

Batteriet ar forsett med en temperaturövervakning som endast tilläter uppladdning inom ett temperaturomrade mellan 0^ och 35^ . Detta ger batteriet lang livsländ.

Anmärkning: Batteriet levereras ofullständigt laddat. For full effekt sca batteriet fore forsta användningen laddas upp i laddaren.

Lithiumjonbatteriet kan Near som helst laddas upp, aftersom detta inte paverkar livslängden. Batteriet skadas inte om laddningen avbryts.

Lithiumjonbatteriet ar skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Nar batteriet ar urladdat kopplas redskapet fran genom en skyddskrets: Tradgardsredskapet fungerar inte langre.

Tryck inte på stromställaren after det elredskapet automatiskt kopplats frän. Risk finns für att batteriet skadas.

Beakta anvisiningarna for batteriers avfallshantering.

Insättning/uttagning av batteriet

Anmärkning: Om olämpliga batterier används kan det leda till störfungtioner eller till äverkan på redskapet.

Ställ in det laddade batteriet. Kontrollera, att batteriet ar fullständigt insatt.

Avlagsna batteriet frän elverktyget genom att trycka pa batteriets upplasningsknapp och dra ut batteriet.

Laddning

Laddningen startar Near laddarens stickpropp ansluts til natuttaget och batteriet placeras i laddaren.

Den intelligente laddningsmetoden registrarar automatiskt batteriets laddningstillstand och laddar i relation till batteriets temperatur och spanning med optimal laddstrom. Härvid skonas batteriet samtidigt som det alltid ar fulladdat njdet sitter kvar i laddaren.

Betydelse av indikeringselementet på laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20)

Snabbladdning

Pågående snabbladdning signaleras med blinkande grön laddningsindikator.

laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar after en kort stund. Batteriet ar fullständigt uppladdad nar de tre gröna lysdioderna ar permanent tända. Ungefär 5 minuter after det batterimodulen ar fullständigt uppladdad slocknar de tre gröna lysdioderna.

Anmärkning: Snabbladdning ar endast mögil nar batteriets temperatur ligger inom tillåt laddningstemperaturområde, se avsnitt "Tekniska data".

Batteriet ar laddat

En konstant tand grön lysdiod signalerar att batterimodulen ar fullstandigt uppladdad.

Dessutom avges under ca. 2 sekunder enustiskt signalerar att batteriet ar fulladdat.

Batteriet kan nu genast tas ut och användas.

Utan insatt batterimodul signalerar den konstant tanda grona lysdioden att natsladden ar ansluten till vagguttaget och att laddaren ar klar for anvanding.

Batteriets temperatur underskrider 0^ alleroverskrider 45^

Konstant Ijus iden roda

batteriaddningsindikatorn signalerar att batteriets temperatur ligger utanfor tillatet

temperaturomrade, se avsnitt "Tekniska data". När tillatet temperaturomrade uppnås, kopplan laddaren automatiskt om till nabbladdning.

Om batterierna inte ligger inom tillatet temperaturomrade for laddning tands den roda lysdioden nar batteriet placeras i laddaren.

Laddning inte möjlig

Uppstår en störning under laddningen signaleras detta med blinkande röd lysdiod.

Laddning kan inte startas och batteriet kan inte

laddas upp (se "Felsökning").

Anvisningar for laddning

Vid kontinueregiga resp. after varandra uprepade
laddningscykler utan avbrott kan laddaren blvarm. Detta ar

utan betydelse och ar inte ett tecken på att laddaren har en teknik defekt.

Är brukstiden after uppladdning onormalt kort tyder det pa att batteriet är forbrukat och maste bytas ut.

Beakta anvisingarna for avfallshantering.

Om fläkten inte går ligger batteritemperaturen i det optimala laddningstemperaturområdet eller sär fläkten defekt. I detta fall frolangs batteriets laddningstid.

Arbetsanvisningar

Batteriets laddningsindikering

Batteriet ar forsett med en laddningsdisplay som visar batteriets laddningstillstand. Laddningsindikatorn har 3 grona lysdioder.

Tryck på knappen for laddningsindikatorn für aktivering av laddningsindikatorn. After ca 5 sekunder slocknar laddningsindikatorn automatiskt.

Laddningstillstandet kan kontrolleras även på uttaget batteri.

LED-display	Batterikapacitet
3 gröna LED lyser konstant	≥ 2/3
2 gröna LED lyser konstant	≥ 1/3
1 grön LED lyser konstant	≤ 1/3
1 grön LED blinkar	Reserv

Omningen lysdiod tands nar knappen trycks ned, ar batteriet defekt och maste bytas ut.

Av sakerhetsskal kan laddningstillstandet endast avfrags
när tradgårdsredskapet ar avstängt.

Under laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar after en kort stund. Batteriet ar fullständigt uppladdad nar de tre gröna lysdioderna ar permanent tända. Ungefär 5 minuter after det batteriet ar fullständigt uppladdat slocknar de tre gröna lysdioderna.

Batteriets display for temperaturövervakning

Den roda lysdioden i displayen for temperaturovervakning signalerar om batteriet erlertrdgardsredskapets elektronik

(vid monterat batteri) inte ligger inom optimalt temperaturomrade. I detta fall fungerar tradgardsredskapet inte alls aller med nedsatt effekt.

Batteriets temperaturövervakning

Den roda lysdioden blinkar;nakppen erer stromstallaren trycks (vid insatt batteri): Batteriets temperatur ar utanfor tillatet temperaturomrade for anvanding.

Vid en temperatur over 70^ koplas batteriet fran tills det ater ligger inom optimalt temperaturomrade.

Temperaturövervakning av tradgårdsredskapets elektronik

Den röda lysdioden lyser permanent när strömställaren trycks: Temperaturen i elverktygets elektronik underskrider 5^ erler overskrider 75^

Vid en temperatur over 90^ frankopplar elektroniken tradgardsredskapet tills det ater ligger inom tillatet driftstemperaturomrade.

Snittkapacitet (batteriets livslängd)

Snittkapiteten (batteriets livsländg) ar beroende av gräsets egenskaper, täthet, faktigheit, langd och sniththöjd.

Ofta upprepat till- och franslag av tradgardsredskapet under grasklippning reducerar även snittkapaciteten (batteriets brukstid).

For optimizing av snittkapaciteten (batteryis livslangd)
rekommenderarvi att ota klippagreset,oka snitthjden och
att gfram med mattlig hastiget.

Nedan angivet exempl visar sammanhanget mellan snithhöjd och snittkapacitet for tre batterier.

Snittvillkor

Mycet glest, torr grat

Snittkapacitet

Batteri 2,0 Ah upp till 250m^2

Batteri 4,0 Ah upp till 500m^2

Batteri 6,0 Ah upp till 750m^2

For att oka brukstiden kan ett extra batteri bestallas hos en auktoriserad servicestation for Bosch tradgårdsredskap.

Felsökning

Symptom	Möglich orsak	Åtgård
Motorn startar inte	Trädgårdsredskapets inre kablar defekta	Ta kontakt med Bosch kundtjänst
	Batteriet ar urladdat	Ladda upp batteriet
Symptom	Möjlig orsak	Åtgård
	Batteriet für kallt/hett	Lätt batteriet värmas/kallna
	Gräset ar für längt	Max. tillåten grashöjd med den högsta smitthöjdinställningen ar 30 cm
	Motorskyddet har lõst ut	Lätt motorn avkylas och ställ in större smitthöjd
	Strömkretsbrytaren inte korrekt/ordentligt insatt	Sätt korrekt in
Trädgårdsvredskapet gär med avbrott	Trädgårdsvredskapets inre kablar defekta	Ta kontakt med Bosch kundtjänst
	Motorskyddet har lõst ut	Lätt motorn avkylas och ställ in större smitthöjd
Trädgårdsvredskapet lämnar en oregelbunden snittbild och/eller motorn arbetar tungt	Snithöjden for liters	Ställ in större smitthöjd
	Kniven ar trubbig	Byt ut kniven (se bild K)
	Eventuellt tilltäppt	Koppla frän trädgårdsvredskapet och ta bort strömkretsbrytaren
		Kontrollera trädgårdsvredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar)
	Kniven monterad i fel riktning	Montera kniven i rätt riktning
Efter trädgårdsvredskapets tillslag roterar inte kniven	Kniven blockeras av gräs	Koppla frän trädgårdsvredskapet och ta bort strömkretsbrytaren
		Avlågsna tilltäppningen (använd alltid trädgårdshandskar)
	Knivmuttern/-skruven lös	Dra fast knivmuttern/-skruven (27 Nm)
Kraftiga vibrationer/buller	Knivmuttern/-skruven lös	Dra fast knivmuttern/-skruven (27 Nm)
	Kniven skadad	Byt ut kniven (se bild K)

Batteriet och laddaren

Symptom	Möglich orsak	Åtgård
Den röda Batteriladdningsindikat orn på laddaren blinkar Laddning inte mögil	Batteriet inte (korrekt)insatt	Sätt batteriet korrekt på laddaren
	Batterikontakterna är förenade	Rengör kontakterna t. ex. genom att upprepade gänger satta in och ta ut batteriet, eller byt batteriet vid behov
	Batteriet är defekt	Ersätt batteriet
Batteriladdningsindika torerna på laddaren lyser inte	Laddarens stickpropp är inte (korrekt) kopplad	Anslut stickproppen korrekt i vagguttaget
	Vagguttaget, nätsladden eller laddaren är defekt	Kontrolera nätspänningen,LEASEvid behov an auktoriserad serviceverkstad für Bosch el-verktyg kontrollera laddaren

Underhäll och service

Batteriets skötsel

Observera!Fore underhall och rengoringsatgärder koppla fran tradgardsredskapet, ta loss stromkretsbrytaren och bort batteriet somt uppsamlingskorgen.
Använd alltid trädgårdshandskar när atgärder kravs i narheten av skarpa knivar.

Beakta fölande anvisingar och Åtgärder for att garantera optimal användning av batteriet:

Skydda batteriet mot fukt och vatten.

Lagra trädgårdsredskapet och batteriet endast inom temperaturomrändet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. i bilen.
Lagra batteriet separat och inte i tradgårdsvredskapet.
- Låt inte batteriet sitta kvar i tradgårdsredskapet i direkt solsken.
- Optimal temperatur für forvaring av batteriet ar 5^
- Rengör vid tillfällle batteriets ventilationsöppninger med en mjuk, ren och torr pensel.

Är brukstiden after uppladdning onnormal kort tyder det pa att batteriet är forbrukat och maste bytas ut.

Kundtjänst och applikationsrådgivning

Angé alltid vid forfrånginar och reservdelsbeställninger ovillkorligen det 10-siffriga produktnumret som finns på Produktens typskylt.

Svenska

Vid transport genom tredje person (t. ex.: flygfrakt eller spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Sekundärbatterier fär försändas endast om höjet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sä att det inte kan roras i förackningen. Beakta också eventuella nationella foreskrifter.

Avfallshantering

Trädgårdsredskap, batterier, tillbehör och Förpackning skomhändertas på miljövänligt satt foråtervinning.

Slang inte trådgardsredskap och inte heller batterier i hushållsavfall!

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller forbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in for ätervinning.

Beakta anvisiningarna i avsnittet Transport.

Norsk

Batteriets temperaturoverväkning

Den rode LED-en blinker nár du trykker på tasten eller på-/av-bryteren (ved innsatt batteri): Batteriet er utenfor det tillatte driftstemperaturområdet.

Ved en temperatur over 70^ utkobler batteriet til det er igjen i det tillatte driftsttemperaturomraret.
