NAVODILA ZA UPORABO ADVANCEDROTAK 36-750 - EASYROTAK 36-550 BOSCH

Pozor! Skrbno si preberite naslednja navodila. Seznanite se z upravljalmimi elementi in s pravilno uporabo izdelka. To navodilo za obratovanje morate varno shraniti za kasnejso uporabo.

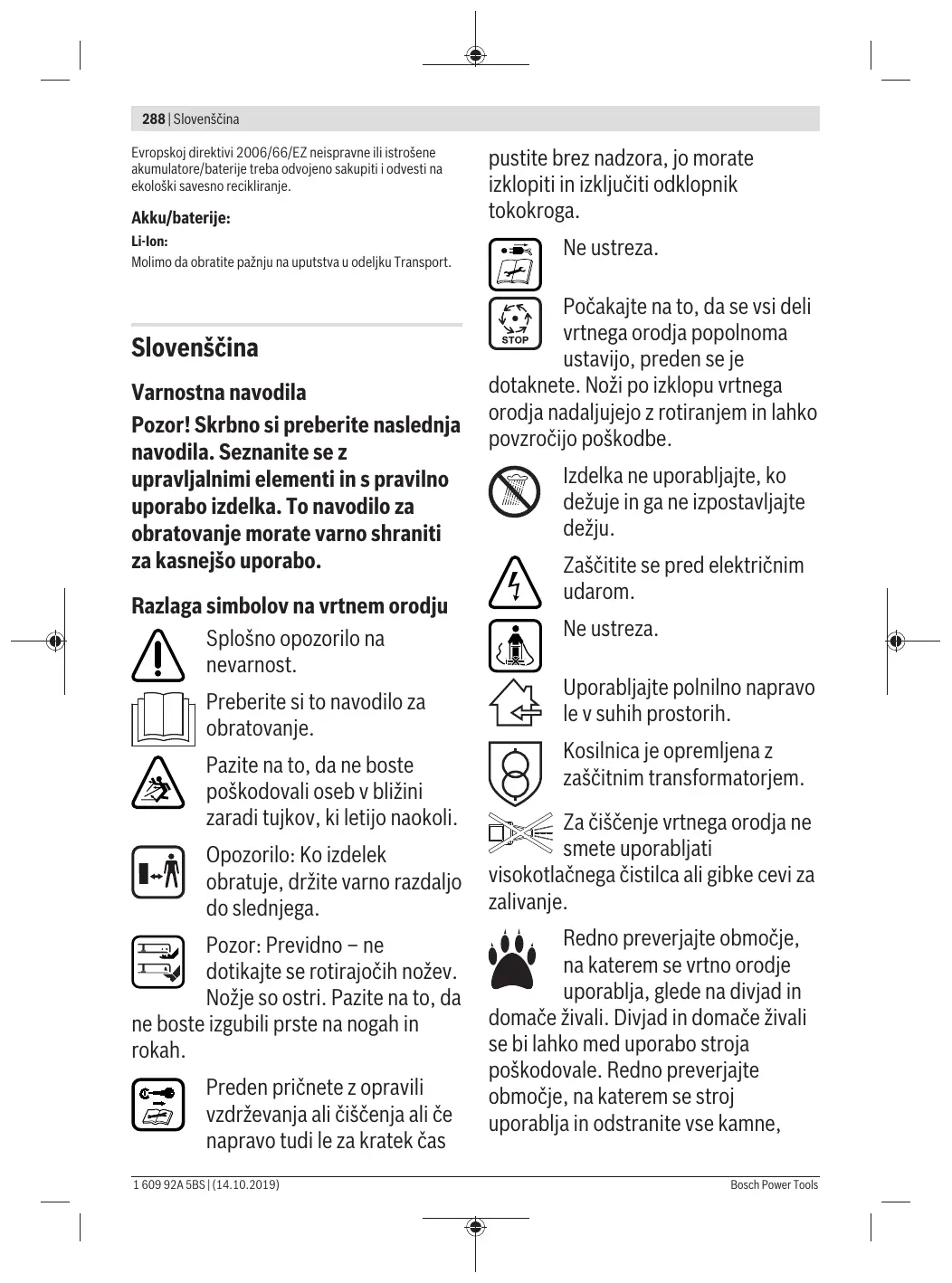

Razlaga simbolov na vrtnem orodju

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Pazite na to, da ne boste poskodovali oseb v blizini zaradi tujkov, ki letijo naokoli.

Opozorilo: Ko izdelek
obratuje, držite varno razdaljo
do slednjega.

Pozor: Previdno - ne dotikajte se rotirajocih nozev. Nozej so ostri. Pazite na to, da

ne boste izgubili prste na nogah in rokah.

Preden pricnete z opravili
vzdrževanja ali cisčenja ali Če
napravo tudi le za kratek Čas

pustite brez nadzora, jo morate izklopiti in izkljuciti odklopnik tokokroga.

Neustreza.

Pocakajte na to, da se vsi deli vrtnega orodja popolnama ustavijo, preden se je

dotaknete. Noži po izklopu vrtnega
orodja nadaljujejo z rotiranjem in lahko
povzročijo poskodbe.

Izdelka ne uporabljajte, ko dežuje in ga ne izpostavljajte dežju.

Zašcitite se pred elektricnim udarom.

Neustreza.

Uporablajte polnilno napravlo le v suhih prostorih.

Kosilnica je opremljena zašcitnim transformatorjem.

Za ciscenje vrtnega orodja ne smete uporabljati

visokotlačnega Čistilca ali gibke cevi za zalivanje.

Redno preverjaje obmoje, na katerem se vrtno orodje uporablja, glede na divjad in

domače Živali. Divjad in domače Živali se bi lahko med uporabo stroja poškodovale. Redno preverjaje obmocje, na katerem se stoj uporablja in odstranite vse kamne,

palice, zice, kosti in druge tujke. Pri uporabi stroja pazite na to, da se v travi ne skrivajo divjad, domače Živali ali pa da se tam ne nahajajo majhni drevesni štori.

Uporaba

▶ Nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili, da bi uporabljale ta izdelek. Nacionalni predpis morebiti omejujejo starost uporabnika. Kadar izdelek ni v uporabi, ga hranite izven dosega otrok.

Uporabe izdelka nikoli ne dovolite otrokom, osebam z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem in/ali osebam, ki s temi navodili niso beznanjene. Nacionalni predpisni morebiti omejujejo starost uporabnika.
Nadzorujte otroke in zagotovite, da se slednji ne bodo igrali izdelkom.
▶ Nikoli ne uporabljaje naprave, ko se v neposredni blizini nahajajo osbe, še posebej otroci ali domače Živali.
Za nezgode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.
Med uporabo izdelka ne smete nositi odprtih gumijastih cevljev ali sandalov. Nosite le fiksno obutev in dolge hlace.

▶ Skrbno preglejte povrsino, ki jo zelite obdelati in odstranite kamne, palice, zice, kosti in druge tujke.
Pred pricetkom uporabe poglejte, ali so mordaOCRbljeni ali poškodovani noži,vijaki nožev ali rezilni skop.Da bi prepreci neuravnotezenost, morateOCRbljene ali poškodovane noze ter vijake nožev zamenjati le v celotnem setu.
Kosite le pri dnevni svetlobi ali dobri umetni svetlobi.
Pri slabih vremenskih pogojih, se posebej pri blizajosci nevihti, ne smete delati s kosilnico.
- Po możnosti ne uporabljajte vrtnega orodja, ko je trava mokra.
Vedno hodite mirno, nikoli ne tekajte.
Nikoli ne uporabljaje vrtnega orodja s poškodovanimi zašcitnimi pripravami,Pokrovi ali brez varnostnih naprav, kot nth. odbojnika in/ali posode za prestrezanje trave.
Priporcamo vam, da za va so lastno varnost nosite zašcito za sluh.
Izdelka ne uporablajte, kadar stezaspani ali bolni ali pod vplivom alkohola, drog ali zdravil.
Delo na pobočijh je lahko nevarno:
- Ne kosite tam, kjer so pobočja zelo strma.
- Na poševnih površinah ali na mokri travi pazite na varno hojo.
- Na poševnih površinah kosite vedno v smeri prečno in nikoli

navzgor in navzdol.

• Bodite zelo previdni pri spremembi smeri na pobocjih.

Bodite zelo previdni pri ritenski hoji ali vleki vrtnega orodja.
Med kosnjo potiskajte vrtno orodje vedno v smeri naprej in ga nikoli ne vlecite v proti telesu.
Nozi morajo stati, ko nagrete vrtno orodje za transport ali ce preckate netravnate povrsine in med transportom vrtnega orodja k povrsinam, ki jih zelitePokositi.
Ne nagibajte vrtnega orodja pri startu ali vklopu motorja.
Vklopite vrtno orodje, kot je opisano v navodilu za obratovanje in pazite na to, da se bodo vaše noge nahajale dovolj daleč stran od rotirajočih se delov.
Poskrbite za to, da se roki in nogi ne nahajata v blizini ali pod rotirajočimi deli.
Pri delu z vrtnim orodjem se ne približujte se področju izmeta.
Nikoli ne vzdigujte oz. ne nosite vrtnega orodja z vklopljenim motorjem.
▶ Pazite na to, da se bodo med skladišcenjem vrtnega orodja nahajala vsa 4 kolesa na tleh.
Vrtno orodje smete privzdigniti izključno z nosilnim ročajem. Nosilni ročaj uporabljajte previdno.
Naprave ne smete spreminjati.

Nedopustne spremembe napravelahko negativno vplivajo na varnost

naprave in povzrocijo povecan hrup in vibracije ter poslabsanje moci naprave.

Zbiranje listja

Nož za zbiranje listja je izoblikovant takо, da Vam omogoča poviranje listja s trate. Da boste s to funkcijo dosegli karseda najboljši rezultat, se morate držati naslednjih napotkov:

• Zbirajte listje le pri maksimalni rezalni visini.
  Zbirajte listje le s trate.
  Pred prićetkom zbiranja listja preglejte delovno povrsino in poskrbite za dovolj veliko razdaljo do ljudi, domacih Živali, steklenih predmetov in avtomobilov.

Sprostitev odklopnika tokokroga

• Vedno, ko se oddaljite od vrtnega orodja.
  Pred odstranitvijo blokad.
• Med kontrolo ali cisćenjem vrtnega orodja oz. ko negosredno delate na vrtnem orodju.
• Po koliziji s tujkom; takoj preverite vrtno orodje glede na poskodbe in ce je potrebno, zamenjaje nož.
• Če vrtno orodje prične nenavadno vibrirati (takojsnja kontrola).

Vzdrževanje

Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na področju ostrih nožev.

Za zagotovitev varnega dela izdelkom poskrbite za trdni nased vseh matic, sornikov in vijakov.
Redno preverajte brezhibnost stanja inOCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR. - Redno preverajte brezhibnost stanja inOCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR. - Redno preverajte brezhibnostStanja inOCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR. - Redno preverajte brezhibnostStanja inOCR.OCR.OCR.OCR. - Redno preverajte brezhibnostStanja inOCR.OCR. - Redno preverajte brezhibnostStanja inOCR. - Redno preverajte brezhibnostStanja inOCR. - Redno preverajte brezhibnostStanja inOCR. - Redno preverajte brezhibnostStanja inOCR. - Redno preverajte brezhibnostStanja inOCR. - Redno preverajte brezhibnostStanja inOCR. - Redno preverajte brezhibnostStanja inOCR. - REDNO PREVERAJTE BREZHIBNOST STANJA IN OCRBRLJENOST VrEČE za prestrezanje trave. - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BREZHIBNOST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIEST - REDNO PREVERAJTE BHZHIBNOST - REDNO PREVERAJTE BHZHIBNOST
Redno preverajte brezhibnost stanja inOCR. prestrezanje trave.
Preverite izdelek in iz varnostnih razlogov nadomestite obrabljene ali poškodovane dele.

Uporabljajte le tiste rezalne noze, ki so predvideni za to vrtno orodje.
Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani pri podjetju Bosch.
Pred skladisčenjem zagotovite, da je izdelek Čist in brez ostankov. Po potrebi odstranite nečistove z mehko in suho krtaco.

Varnostna navodila navodila za optimalno uporabo akumulatorske baterije

Preden vstavite akumulatorsko baterijo, se prepičajte, da je vrtno orodje izklopljen in da je odklopnik tokokroga sprošen. Vstavljanje akumulatorske baterije v vrtno orodje, ki je vklopljeno, lahko vodi do nesrec.

Uporabljaje le akumulatorske baterije Bosch, ki so predvidene za to vrtno orodje. Uporaba drugih akumulatorskih baterij lahko povzroci poškodbe in vodi do nevarnosti požara.
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.

Zašcitite akumulatorsko baterijo pred vroćino (npr. tudi pred stalnim sončnim obsevanjem) ognjem, vodo in VLCznostjo. Nevarnost eksplozije.

Neuperabljene akumulatorske baterije se ne smejo nahajati v blizini pisarniskih sponk, kovancev, kljucev, zebljev, vijakov ali drugih majhnih kovinskih

predmetov, ki bi lahko povzroci premostitev kontaktov. Kratek stik med kontaktoma akumulatorske baterije lahko povzroci opekline ali požar.

Pri poskodbi in nepravilni uporabi akumulatorske baterije lahk o izstopijo skodljivi hlapi. Prezračite to obmocje v primeru zdravstvenih težav pošićte zdravnisko pomoč. Ti hlapi lahk povzroćijo drazenje dihalnih poti.
Akumulatorsko baterijo uporablajte samo z izdelki proizvajalca. Le takjo akumulatorska baterija zašcitena pred nevarno preobrenimenitvijo.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavé se lahko kratek stik, zaradi kateregá lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Kratko spajanje akumulatorske baterije ni dovoljeno. Nevarnost eksplozije.
Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
Vrtno orodje in akumulatorsko baterijo skladišcite v temperaturnem območju od -20°C do 50°C. Npr. poleti akumulatorske baterije ne smete pustiti ležati na soncu v avtomobilu.
Zračne reže akumulatorske baterije obcasno očistite z mehkim, Čistim in suhim Čopćem.

Varnostna navodila za polnilne naprave

Preberite varnostna navodila in opozorila. Neupoštevanje varnostnih navodil in opozoril lahko povzroči elektrichi udar, požar in/ali težke poskodbe.

Varnostna navodila in opozorila shranite za prihodnjo uporabo.

Polnilno napravo uporabite samo, Če lahko vse funkcjie v celoti precenite in jih lahko brez omejitev izvajate ali Če ste prejeli ustrezna navodila.

Uporabe polnilne naprave nikoli nedovolite otrokom, osebam zomejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem in/ali osebam, ki s temi navodili nisoseznanjene. Morebiti nacionalni predpisi omejujejo starost uporabnika.

Nadzorujte otroke. Poskrbite, da se otroci ne bodo igralis polnilnikom.
Polnite samo litij-ionske akumulatorske baterije Bosch nad kapaciteto 2,0 Ah (nad 10 akumulatorskimi celicami). Napetost akumulatorske baterije mora ustrezati polnilni napetosti polnilnika. Ne polnite akumulatorskih baterij, ki niso namenjene ponovnemu poljenju. Drugace obstaja nevarnost požara in eksplozije.

Polnilno napravo zavarujte pre dežjem ali vlago. Vdor vode v polnilno napravo povečuje tveganje elektricega udara.

Poskrbite za cistoco polnilnika. Zaradi umazanje lahko pride do elektricnega udara.
Pred vsako uporabo preverite polnilnik, kabel in vtic. Če opazite kakrsne koli poškodbe, polnilnka ne uporabljate. Polnilnka ne odpirajte sami, popravilo lahok opravito samo upsosobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Poškodbe na polnilniku, kablu in vticu povećaco tveganje elektricnega udara.
Polnilnika ne uporablajte na lahko vnetljivi podlagi (npr. papir, blago itd.) oz. v vnetljivem okolju. Ker se polnilnik med polnenjem segreje, obstaja nevarnost požara.
Ne prekrivajte prezračevalne odprinte polnilne naprave. V nasprotnem primeru se lahko polnilna naprava pregreje in ne deluje več brezhibno.
Zaradi povečanja elektrickne varnosti priporočamo uporabo zašcitnega stikala za okvarni tok z maksimalnim

sprozilnim tokom 30mA .Pred uporabo vselej preverite Fl-zašcitno stikalo.

Simboli

Naslednji symboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna razlaga simbolov vam pomaga, da boste izdelek bolje in varneje uporabljali.

Symbol	Pomen
	Smer premikanja
	Smer reakcjije
	Nosite zašcitne rokavice
	Teža
	Vklop
	Izklop
√	Dovoljeno dejanje
×	Prepovedano dejanje
CLICK!	Slišni zvok
	Pribor/nadomestni deli

Uporaba v skladu z namenom uporabe

Elektricno orodje je namesjeno za kosnjo trate v privatne namene.

Vrtno orodje ni namenjeno za rezanjeŽive(meje,za obrezovanje, sekljanje itd.

Vrtno orodje je namenjeno za koosenje trave na visini tal.

Tehnici podatki

Kosilnica		AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Številka izdelka		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Nazivna napetost	V	36	36	36	36
Širina ohišja znoži	cm	42	42	42	46
Višina reza	mm	25 – 80	25 – 80	25 – 80	25 – 80
Kosilnica		AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Volumen, vreča za prestrezanje trave	I	50	50	50	50
Teža po EPTA-Procedure 01:2014	kg	17,5	16,5	17,5	17,5
Serijska številka (Serial Number)				gleje tipsko tablico na vrtnem orodju
dovoljena temperatura okolice
- pri poljenju	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- med obratovanjem	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- pri shranjevanju	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulatorska baterija		Litijevo-ionska	Litijevo-ionska	Litijevo-ionska	Litijevo-ionska
Nazivna napetost	V	36	36	36	36
Številka izdelka/kapaciteta baterije
- 2 607 336 913/1 607 A35 02V	Ah	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	-	4,0	4,0
- 1 607 A35 058	Ah	-	-	-	-
Število akumulatorskih celic
- 2 607 336 913/1 607 A35 02V		-	10	-	-
- 2 607 336 915/2 607 337 047		20	-	20	20
- 1 607 A35 058		-	-	-	-

Vse vrednosti v tem navodilu so bile izmerjene za uproabo pri 2000 metrih nadmorske visine ali pod njo.

Kosilnica		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Številka izdelka		3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
		3 600 HB9 872
Nazivna napetost	V	36	36	36	36
Širina ohišja z noži	cm	46	46	42	46
Višina reza	mm	25 – 80	25 – 80	25 – 80	25 – 80
Volumen, vreča za prestrezanje trave	I	50	50	50	50
Teža po EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5
Serijska številka (Serial Number)				glejte tipsko tablico na vrtnem orodju
dovoljena temperatura okolice
- pri polnjenu	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- med obratovanjem	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- pri shranjevanju	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulatorska baterija		Litijevo-ionska	Litijevo-ionska	Litijevo-ionska	Litijevo-ionska
Nazivna napetost	V	36	36	36	36
Številka izdelka/kapaciteta baterije
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Število akumulatorskih celic
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	-	20	20
- 1 607 A35 058		20	20	-	-

Vse vrednosti v tem navodilu so bile izmerjene za uproabo pri 2000 metrih nadmorske visine ali pod njo.

Polnilna naprava		AL 3620 CV	AL 36V-20
Števila izdelka	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Polnilni tok	A	2,0	2,0
Čas poljenja (akumulator izprazenjen)
- Akumulatorska baterija z 2,0 Ah	min	65	65
- Akumulatorska baterija z 4,0 Ah	min	125	125
- Akumulatorska baterija z 6,0 Ah	min	185	185
Teža po EPTA-Procedure 01:2014	kg	0,55	0,55
Zaščitni razred		☐/II	☐/II

Podatki o hrupu/vibracijah

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Podatki o hrupu izračunani v skladu z EN 60335-2-77

Podatki o hrupu izračunani v skladu z EN 60335-2-77

Cilj dejanja	Slika	Stran
Obseg pošiljkeA)	A	366
Razklopitev ročaja	B	367
Nastavitev delovne višine
Namestitev/odstranitev prestrezné posode za travo	C	368
Nastavitev višine reza	D	369
Namestitev akumulatorske baterije	E	369
Obratovanje	F	370
- Vstavljanje odklopnika tokokroga
- Vklop
- Košnja
- Izklop
- Odstranitev odklopnika tokokroga
Odstranitev akumulatorske baterije	G	371
Delovni napotek "košnja"	H	371
Prikaz nivoja poljenja: Prestrezna posoda za travo je prazna/polna	I	372
Zložiti ročaj	J	373
Vzdrževanje/menjava nožev	K	374

Cilj dejanja	Slika	Stran
Izbor pribora	L	374

A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del nasega programa pribora.

Zagon

Za vašo varnost

Pozor! Pred začetkom opravil vzdřěvanja ali cisćenja izklopite vtro n orodje, izključite odklopnik tokokroga in odstranite akumulatorsko baterijo. Enako velja vprimeru, ko je kabel stikala poškodovan, narezan ali zamotan.
Po izkljucitvi vrtnega orodja se vrtijo nozi še nekaj sekund naprej.
Pozor: Ne dotikajte se vrtecega rezalnega noza.

Polnjenje akumulatorske baterije

Akumulatorska baterija je opremljena z nadzorom temperature, ki dovoljuje polnjenje le v temperaturnem obmoćju med 0^ in 35^ . Tako je zagotovljena dolga zivljenska doba akumulatorske baterije.

Oporozilio: Akumulatorska baterija je pri dobavi delno napolnjena. Da bi lahko akumulatorska baterija razvila svjo polnozmogljivost, jo morate pred prvo uporabo v celoti napoliniti v polnilni naprvi.

Litti-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšaliŽivljensko dobo.

Prekinitev postopka polnjenja akumulatorske baterije ne poskoduje.

Litti-ionska akumulatorska baterija je zašcitena pred prekomerno izprazninitvjo s systemom elektroniske zašcite celic "Electronic Cell Protection (ECP)". Pri izpraznjeni akumulatorski baterija zašcitno stikalo izklopi napravo: Vrtno orodje preneha delovati.

Vklopno/izklopnega stikala po samodejnem izklopu naprave ne smete več pritiskati. S tem lahko poskodujete akumulatorsko baterijo.

Upoštevajte navodila za odstranjevanje akumulatorskih baterij.

Namestitev/odstranitev akumulatorske baterije

Oporzoro: Ce uporabljate akumulatorske baterije, ki niso primerne, lahko to povzroci poškodbo naprave.

Vstavite napolnjeno akumulatorsko baterijo. Zagotovite, da bo akumulatorska baterija v celoti vstavljena.

Za odstranitev akumulatorske baterije iz naprave, pritisnite deblokirno tipko akumulatorske baterije in potegnite akumulatorsko baterijo ven.

Postopek polnjenja

Polnilni postopek se prične takoj, ko vtaknete omrežni vtič polnilne naprav v vtičnico in vstavite akumulatorsko baterijo v polnilno napravo .

Inteligentni postopek polnjenja omogoca takojsnje zaznavanje napoljenosti akumulatorske baterije in odvisno od temperature in napetosti akumulatorske baterije se bo izbral optimalni polnilni tok.

Ta način zagotavlja ochrinitev akumulatorske baterije, ki bo pri namestitvi v polnilni napravi vedno do konca napoljen.

Pomen prikazovalnih elementov na polnilni napravi (AL 3620 CV/AL 3640 CV/AL 36V-20)

Postopek hitrega polnjenja

Postopek hitrega polnjenja se prikaze z utripanjem zelenega prikaza polnjenja akumulatorske baterije.

Prikazovalni element na akumulatorski bateriji: Med postopkom napolnitve zasvetijo LED druga za drugo in za kratek cas izginejo. Akumulatorska baterija je v celoti napoljena, kadar LED trajno svetijo. Pribl. 5 minut po polni popolini napolhitvi akumulatorske baterije tri zelene LED ponovnougasnejo.

Oporozilro: Postopek hitrega polnjenja je mozen samo, ko se temperatura akumulatorske baterije nahaja v dovoljenem območju temperature, glejte poglavje "Tehnični podatki".

Akumulatorska baterija je napolnjena

Trajno svetlec zelen prikaz LED signalizira, da je akumulatorska baterija v celoti napolnjena.

Dodatno zašišite za odobje pribl. 2 sekundi

zvočni signal, ki tudi akustićno signalizira popolno napoljenost akumulatorske baterije.

Sedaj lahko vzamete akumulatorsko baterijo ven in jo uporabite.

Brez vstavljene akumulatorske baterije signalizira trajno svtelec prikaz LED, da je omrežni vtic vstavljen v tvičnico in da je polnilna naprava pripravljena za uporabo.

Temperatura akumulatorske baterije pod 0^ ali nad 45^

Trajno svetleč rdeč prikaz LED prikazuje, da je temperatura akumulatorske baterije izven dovoljenega temperaturnega območja za

poljenje, glejte odstavek "Tehnični podatki". Pri dosegudovoljenega območja temperature se polnilna napravavavtomatsko preklopi na postopek za hitro poljenje.

Ce se temperatura akumulatorske baterije nahaja zunaj dovoljenega območja temperature za poljenje, se pri vstavljanju v polnilno naprvo zasveti rdeča LED akumulatorske baterije.

Polnjenje ni:nozno

Če se pri postopku polnjenja pojavi druga motnja, se to prikaže z utripanjem rdečega prikaza LED.

Postopek polnjenja se ne more zagnati in polnjenje akumulatorske baterije ni mozno (glejte odsek "Iskanje napak").

Oporzorila glede polnjenja

Pri neprekinjenih oziroma zaporednih ciklusih polnenja brez vmesne prekinitve se lahko polnilnik segreje. Vendor to ni problematicno in ne pomeni, da ima polnilnik kaksno tehnicno okvaro.

Močno skrajšan ācas delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomestiti.

Upostevajte navodila za odstranjevanje odsluzenih naprav.

Hlajenje akumulatorske baterije (Active Air Cooling)

Upravljalinik ventilatorja, ki je vgrajen v polnilnik, nadzira temperaturo vstavljene akumulatorske baterije. Če je temperatura akumulatorske baterije nad 30^ , se akumulatorska baterija ohlajuje s pomoćjo ventilatorja na optimalno temperatuva za polnjenje. Ko je ventilator vklopljen, se sliši zvok prezačevalne enote.

Če ventilator ne deluje, je temperatura akumulatorske baterije v optimalem temperaturnem območju za polnjenje ali pa je ventilator v okvari. V tem primeru se podaljša ācas polnjenja akumulatorske baterije.

Delovna navodila

Prikaz napoljenosti akumulatorske baterije

Akumulatorska baterija je obremljena s prikazovalnikom napoljenosti, ki prikazuje stanje napoljenosti

akumulatorske baterije. Prikazovalnik napoljenosti sestoji iz 3 zelenih LED.

Pritisnite tipko za prikazovalnik stanja napoljenosti in ga s tem aktivirajte. 5 sek. se prikazovalnik stanja napoljenosti samostojnougasne.

Stanje napoljenosti lahko preverite tudi, ko akumulatorskabaterija ni v naprvi.

Prikaz LED	Kapaciteta akumulatorske baterije
3 zelene svetilke LED trajno svetijo	≥ 2/3
2 zeleni svetilki LED trajno svetita	≥ 1/3
1 zeleni svetilka LED trajno sveti	≤ 1/3
1 zelena svetilka LED utripa	Rezerva

Če po pritisku na tipko ne sveti nobena svetilka LED, je akumulatorska baterija okvarjena in jo morate zamenjati. Iz varnostnih razlogov je priklic stanja napoljenosti mozen le, ko vrtno orodje miruje.

Med postopkom napolnitve zasvetijo LED druga za drugo in za kratek cas izginejo. Akumulatorska baterija je v celoti napoljena, kadar LED trajno svetijo. Pribl. 5 minut po polni popolni napolinitvi akumulatorske baterije tri zelene LED ponovno ugasnejo.

Prikaz akumulatorske baterije za prikaz nadzora temperature

Rdeca LED za prikazovanje nadzora temperature baterije pri vtnim orodju signalizira, da se akumulatorska baterija ali elektronika vtnega orodja (pri vstvljeni akumulatorski bateriji) ne nahajata v optimalnem temperatumern območju. V tem primuru vtro orodje ne deluje oz. ne deluje s s polno zmogljivostjo.

Nadzor temperature akumulatorske baterije

Rdeča LED utripa pri pritisku na tipko ali vklopno/izklopno stikalo (pri vstavljeni akumulatorski bateriji): Akumulatorska baterija se nahaja zunaj dopustnegа območja obratvalne temperature.

Pri temperaturi nad 70^ se akumulatorska baterija izklopi, dokler se ne nahaja ponovno v dopustnem območju obratovalne temperature.

Nadzor temperature elektronike vrtnega orodja

Rdeča LED trajno sveti pri pritisku vklopno/izklopnegastikala: Temperatura elektronike vrtnega orodja se nahaja pod 5^ ali nad 75^

Pri temperaturi nad 90^ elektronika vrtnega orodja ponomvno izklopi takol dolgova, dokler ni v dopustnem območju temperature obratovanja.

Zmogljivost rezanja akumulatorske baterije (ces delovanja akumulatorske baterije)

Zmogljivost rezanja (cAs delovanja akumulatorske baterije) je odvisna od lastnosti trave, npr. njene gostote, vlažnosti, dolzine in višine reza.

Če vrtno orodje med postopkom koşenja večkrat vklopite in izklopite, prav takto zmanjsatezmogljivostrezanja (cas delovanja akumulatorske baterije).

Za optimiranjezmogljivostirezanja (casa delovanja akumulatorske baterije) priporoćamo,da kosite večkrat, povećajte visino reza in da hodite v prilagojenem tempu.

Spodaj naven den primer prikazuje, kako sta visina reza inzmogljivost rezanja povezana s tremi vrstami akumulatorske baterije.

Rezalni pogoji

Zelo redka, suha trava

Zmogljivostrezanja

Akumulatorska baterija z do 250m^2 2,0Ah

Akumulatorska baterija z do 500m^2 4,0 Ah

Za podaljisanje casa delovanja lahko pri avtoriziranem servisu za vrtna orodja Bosch kupite dodatno akumulatorsko baterijo.

Iskanje napak

Simptom	Možen vzrok	Odprava napake
Motor ne zažene	Okvarjena interna kabelska napeljava vrtnega orodja	Obrnite se na servisno službo Bosch
	Akumulatorska baterija je izpraznjena	Napolnite akumulatorsko baterijo
	Akumulatorska baterija prehladna/prevroča	Segreje/ohladite akumulatorsko baterijo
	Trava je predolga	Maks. dovoljena višina trave je 30 cm z največjo nastavitvijo višine reza
	Sprožila se je zaščita motorja	Pustite, da se motor ohladi in z nastavitvijo povečajte višino reza
	Odklopnik tokokroga se ni pravilno/v celoti vstavil	Pravlno ga vstavite
Vrtno orodje deluje s prekinitvami	Okvarjena interna kabelska napeljavaVRTnega orodja	Obrnite se na servisno službo Bosch
	Sprožila se je zaščita motorja	Pustite, da se motor ohladi in z nastavitvijo povečajte višino reza
Vrtno orodje zapušča neenakomerno pokošeno trato in/ali motor deluje s težavo	Višina reza je prenizka	Povečajte višino reza z nastavitvijo
	Topi noži	Zamenjaje nože (gleje sliko K)
	Možna bokada	Izklopite vtreno orodje in sprostite odklopnik tokokroga
		Preverite spodnjo stranVRTne naprave in po potrebi odstranite blokado (vedno nositeVRTne rokavice)
	Nož je montiran narobe obrnjeno	Montirajte nož pravlno obrnjeno
Po vklopu vrtnega orodja se nož ne obrača	Trava ovira nože	Izklopite vtreno orodje in sprostite odklopnik tokokroga
		Sprostite zamašitev (vedno nositiVRTne rokavice)
	Matica/vijak noža sta zrahljana	Privijte matico/vijak noža (27 Nm)
Močne vibracije/zvoki	Matica/vijak noža sta zrahljana	Privijte matico/vijak noža (27 Nm)
	Poškodovan nož	Zamenjava noža (gleje sliko K)

Akumulatorska baterija in polnila naprava

Simptomi	Možen vzrok	Odprava napake
Rdečić prižak poljenja akumulatorske baterije utripa na polnilni napravi Polnjenje ni možno	Akumulatorska baterija ni (pravilno) vstavljena	Pravilno nameite akumulatorsko baterijo na polnilno napravo
	Umazani akumulatorski kontakti	Očistite akumulatorske kontakte, na primer z večkratnim vtikanjem in iztikanjem akumulatorske baterije, po potrebi nadomestite akumulatorsko baterijo
	Akumulatorska baterija je v okvari	Nadomestitev akumulatorske baterije
Prikazi poljenja akumulatorske baterije na polnilni napravi ne svetijo	Omrežni vtć polilne naprave ni (pravilno) vtaknen	Omrežni vtć (do konca) vtaknite v vtćnico
	Okvarjena vtćnica, omrežni kabel ali polnilnik	Preverite omrežno napetost, polnilnik njao potrebi preveri servisna delavnica, pooblašćena za elektrćna orodja Bosch

Vzdrževanje in servisiranje

Negovanje akumulatorske baterije

Pozor! Pred začetkom opravil vzdřěvanja ali cisćenja izklopite vtro n odrolje, sprostite odklopnik tokokroga in odstranite akumulatorsko baterijo ter vrečo za prestrezanje trave.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na podrochu ostrih nozev.

Da bi zagotovili optimalno uporabo akumulatorske baterije, upostevejte naslednja opozorila in ukrepe:

• Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
  Vrtno orodje in akumulatorsko baterijo skladisčite v temperaturnem območju od -20^ do 50^ . Npr. poleti akumulatorske baterije ne smete pustiti ležati na soncu v avtomobilu.

• Skladišcite akumulatorsko baterijo ločeno in ne v virtnem orodju.

• Ne pušćajte akumulatorské baterije v vrtnem orodju, ko sonce direktno sije nanj.
  Optimalna temperatura za shranjevanje akumulatorskaterije znaša 5^
  Zračne reže akumulatorske baterije obcasno očistite z mehkim, Čistim in suhim Čopićem.

Močno skrajšan ācas delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomestiti.

Servisna služba in svetovanje uporabnikom

Ob vseh vprašanjih in naročilih rezervnih delov nujno navedite 10-mestno stevilko na tipski ploščić izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Transport

Priložene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih sneveh. Uporabnik laho akumulatorske baterije brez nadalj.nih pogojev transportina na cesti.

Pri posijkah npr. s strani tretjih (npr: zračni transport ali špedicija) se morajo upostevati posebne zahteve glede embalaze in označitve. Pri priprivi odpreme mora biti obvezno vklučen strokovjak za nevarne snovi.

Akumulatorske baterije posiljaje samo,Če je ohišje neposkodovano.Prelepitodprte kontakte in zapakirajte akumulatorsko baterijo takto, da se v embalazi ne premika. Prosimo, upostevajte tudi morebitne dodatne nacionalne predpise.

Odlaganje

Odpadno vrtno orodje, akumulatorske baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Vrtnih orodij in akumulatorsikh baterij/baterij ne smete odvreci med hisne opadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo elektricne in elektronske naprave, ki niso vec v uporabi ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali obrabljene akumulatorske baterije/baterije zbirati loceno in okolju prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Prosimo upoštevajte opozorila, ki so navedena v poglavju Transport.

Hrvatski

Sigurnosne napomene

Pozor! Pozorno pročitajte sljedće upute. Upoznajte se s upravljackim elementima i ispravnom uporabom proizvoda. Molimo spremite prisćnik za uporabu na sigurno mesto radi buduje uporabe.

Objašjenje symbola na vrtnom uredaju

Opca napomena o opasnosti.

Pročitajte prisćnik za uporabu.

A-vrednovana razina buke uredajia tipicno je:

A-vrednovana razina buke uredaja tipicno je:

- Razina zvučnog tlaka	dB(A)	73	73	73	73
- Razina zvučne snage	dB(A)	87	87	87	87
- Nesigurnost K	dB	= 2,5	= 2,5	= 2,5	= 2,5
