РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ADVANCEDROTAK 36-750 - EASYROTAK 36-550 BOSCH

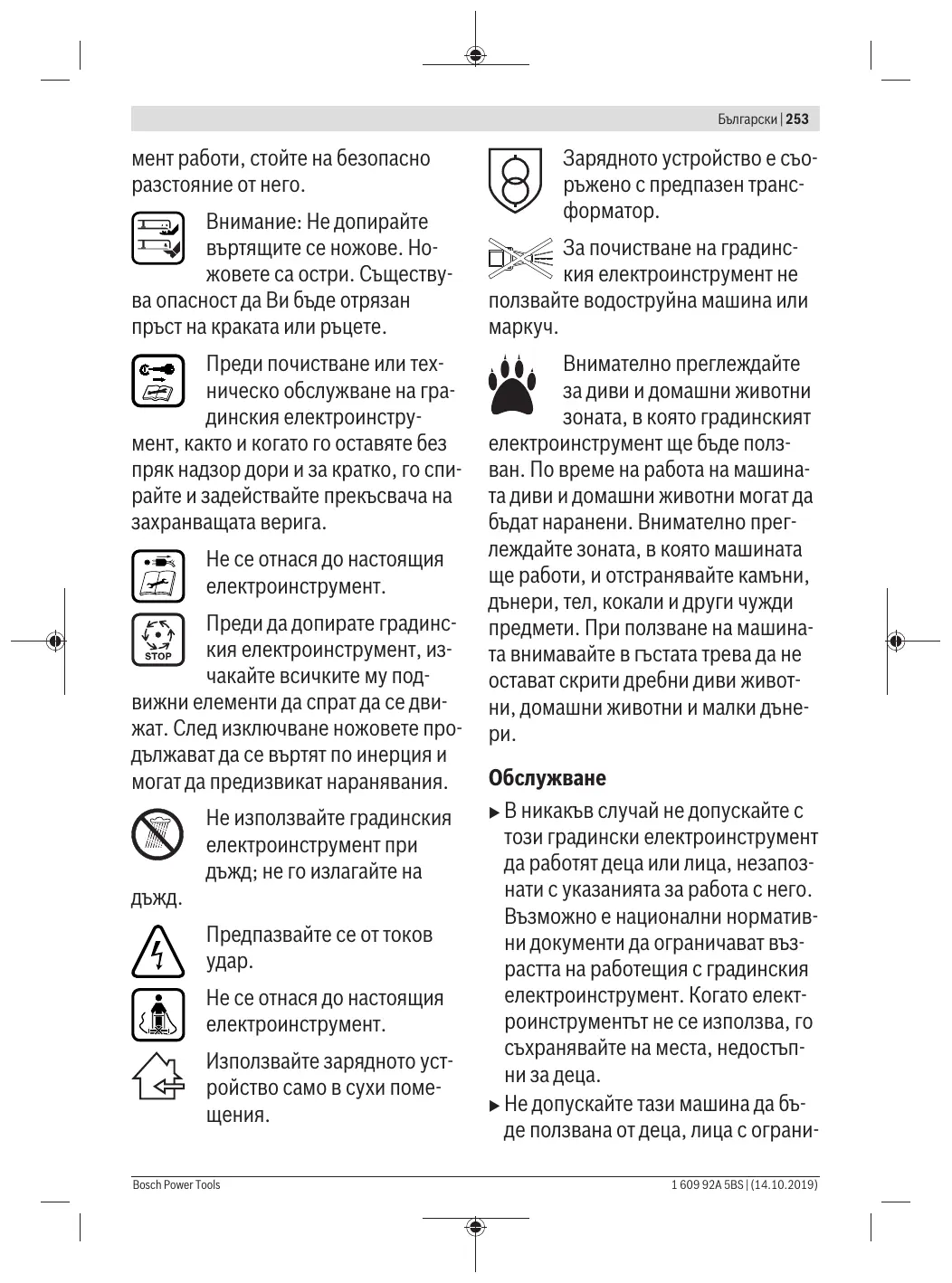

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслужващите елементи и начинът на работа с продукта. Запазете ръководството за експлоатация за ползване по-късно. Пояснения на символите на Общо указание за опасност. Прочетете ръководството за експлоатация. Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи парченца. Предупреждение: Когато градинският електроинстру- 1 609 92A 5BS | (14.10.2019) Bosch Power Tools Български | 253 мент работи, стойте на безопасно разстояние от него. Внимание: Не допирайте въртящите се ножове. Ножовете са остри. Съществува опасност да Ви бъде отрязан пръст на краката или ръцете. Преди почистване или техническо обслужване на градинския електроинструмент, както и когато го оставяте без пряк надзор дори и за кратко, го спирайте и задействайте прекъсвача на захранващата верига. Не се отнася до настоящия електроинструмент. Преди да допирате градинския електроинструмент, изчакайте всичките му подвижни елементи да спрат да се движат. След изключване ножовете продължават да се въртят по инерция и могат да предизвикат наранявания. Не използвайте градинския електроинструмент при дъжд; не го излагайте на Предпазвайте се от токов Не се отнася до настоящия електроинструмент. Използвайте зарядното устройство само в сухи помещения. Bosch Power Tools Зарядното устройство е съоръжено с предпазен трансформатор. За почистване на градинския електроинструмент не ползвайте водоструйна машина или Внимателно преглеждайте за диви и домашни животни зоната, в която градинският електроинструмент ще бъде ползван. По време на работа на машината диви и домашни животни могат да бъдат наранени. Внимателно преглеждайте зоната, в която машината ще работи, и отстранявайте камъни, дънери, тел, кокали и други чужди предмети. При ползване на машината внимавайте в гъстата трева да не остават скрити дребни диви животни, домашни животни и малки дънери. u В никакъв случай не допускайте с този градински електроинструмент да работят деца или лица, незапознати с указанията за работа с него. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент. Когато електроинструментът не се използва, го съхранявайте на места, недостъпни за деца. u Не допускайте тази машина да бъде ползвана от деца, лица с ограни1 609 92A 5BS | (14.10.2019) 254 | Български чени физически, сензорни или душевни способности или лица с недостатъчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент. u Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент. u В никакъв случай не използвайте градинския електроинструмент, ако в близост се намират деца или домашни животни. u Отговорен за травми на други лица или за материални щети е работещият с градинския електроинструмент. u Не работете с градинския електроинструмент, докато сте с джапанки или сандали. Носете винаги стабилни плътно затворени обувки и дълъг панталон. u Грижливо проверявайте предварително обработваната площ и отстранявайте камъни, пръчки, кокали и други чужди тела. u Винаги преди употреба проверявайте, дали ножовете, застопоряващите винтове и режещият модул не са повредени или износени. Заменяйте износени или повредени ножове и застопоряващи винтове винаги в комплект, за да избегнете биене по време на работа. 1 609 92A 5BS | (14.10.2019) Косете винаги на дневна светлина или при много добро изкуствено осветление. u Не използвайте тревокосачката при лоши метеорологични условия, особено дъжд със силен вятър. u По възможност не ползвайте градинския инструмент, когато тревата е влажна. u Работете винаги със спокоен ход, никога не ходете бързо. u Никога не работете с градинския инструмент, ако предпазните му съоръжения или капаци са повредени или с демонтирани предпазни съоръжения, напр. предпазен екран или кош. u Препоръчваме за Ваша защита да работите с шумозаглушители (антифони). u Не използвайте градинския електроинструмент, когато сте уморени или болни или когато сте под въздействието на алкохол, наркотици или лекарства. u Работата по неравен терен може да бъде опасна: − Не косете особено стръмни склонове. − На склонове или при влажна трева внимавайте винаги да сте стъпвате стабилно. − По наклонен терен косете винаги напречно на наклона, никога надолу и нагоре. − При обръщане на посоката на

Bosch Power Tools Български | 255 движение по склонове бъдете особено внимателни. u Когато ходите назад или дърпате градинския инструмент бъдете изключително внимателни. u Когато косите, винаги бутайте градинския инструмент напред, никога не го дърпайте към тялото си. u Когато вдигате градинския инструмент, за да го пренесете, когато пресичате площи, незасети с трева и когато занасяте или връщате градинския инструмент до или от площите, които ще косите, ножовете трябва да са неподвижни. u По време на включване или при развъртане на електродвигателя не накланяйте градинския електроинструмент. u Включвайте градинския инструмент по начина, описан в ръководството за експлоатация, като внимавате краката Ви да са на безопасно разстояние от въртящите се u Не поставяйте ръцете или краката си в близост или под въртящи се u Докато работите с електроинструмента, се дръжте на безопасно разстояние от зоната на изхвърляне. u Никога не повдигайте, респ. не пренасяйте градинския електроинструмент, докато електродвигателят работи. Bosch Power Tools Когато прибирате за съхраняване градинския електроинструмент внимавайте да е стъпил на земята с всичките си 4 колела. u Повдигайте електроинструмента само като го държите за дръжката за пренасяне. Отнасяйте се внимателно към дръжката за пренасяне. u Не извършвайте промени по конструкцията на машината. Недопустими изменения могат да нарушат сигурността на Вашата машина и да предизвикат засилен шум и увеличени вибрации.

Събиране на шума Ножът за събиране на шума е със специален профил, позволяващ събирането на есенна шума от тревни площи. За да бъде резултатът от тази функция оптимален, трябва да се спазват следните правила: – събирайте шума само когато тревокосачката е настроена на максимална височина на рязане. – Събирайте шума само от тревни – Преди да започнете събирането на шума проверявайте обработваната площ и дръжте на безопасно разстояние хора, домашни животни, стъклени предмети и автомобили. Изключвайте прекъсвача на електрическата верига – когато се отдалечавате от градинския електроинструмент. 1 609 92A 5BS | (14.10.2019) 256 | Български – Преди отстраняване на елементи, блокирали машината. – Когато проверявате, почиствате или извършвате техническо обслужване на градинския електроинструмент. – След попадане на чуждо тяло. Веднага проверете градинския електроинструмент за повреди и при необходимост го предайте за – Ако градинският електроинструмент започне да вибрира необикновено (извършете незабавна Техническо обслужване u Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици. u За да бъде гарантирано безопасно работно състояние на градинския инструмент, се уверявайте, че всички гайки, щифтове и винтове са затегнати. u Периодично проверявайте дали кошът за трева не се е износил и дали не е повреден. u Периодично проверявайте дали кошът за трева не се е износил и дали не е повреден. u Проверете градинския електроинструмент и за по-голяма сигурност заменете износени или повредени

1 609 92A 5BS | (14.10.2019) Използвайте само ножове, предназначени специално за градинския инструмент. u Уверявайте се, че резервните части, които поставяте, са произведени от Бош. u Преди прибиране за съхраняване се уверявайте, че градинският електроинструмент е чист и без замърсявания. Ако е необходимо, го почистете със суха мека четка.

Указания за оптимална работа с акумулаторната батерия

Преди да поставяте акумулаторната батерия, се уверявайте, че градинският електроинструмент е изключен. Поставянето на акумулаторна батерия в градински електроинструмент, който е включен, може да предизвика злополуки. Използвайте само акумулаторни батерии на Бош, предвидени за този модел градински електроинструмент. Използването на други акумулаторни батерии може да предизвика пожари и наранявания. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторните батерии от прегряване, напр. също и от продължително въздействие на пряка слънчева светлина, от огън, вода и овлажняване. Съществува опасност от експлозия. Дръжте неизползвани акумулаторни батерии надалеч от метални кламери, монети, ключове, пирони, винтове и други малки метални предмети, които могат да предизвикат късо съединение между контактите. Късо съединение между контактите може да предизвика изгаряния или пожар. При повреда или неправилно използване на акумулаторните батерии от тях могат да се отделят пáри. Проветрете помещението, а при оплаквания потърсете лекар. Пáрите могат да предизвикат възпаление на дихателните пътища. Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее. Bosch Power Tools Български | 257 Внимавайте да не предизвикате късо съединение между клемите на акумулаторната батерия. Съществува опасност от експлозия. u Предпазвайте акумулаторната батерия от влажност и u Съхранявайте градинския електроинструмент само в температурния диапазон от 20 °C до 50 °C. Напр. не оставяйте градинския електроинструмент през лятото u Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка. ройство. Не се опитвайте да зареждате обикновени (неакумулаторни) батерии. При зареждане на други акумулаторни батерии съществува опасност от пожар и/или

Указания за безопасна работа със зарядни устройства Прочетете всички упътвания и указания за безопасна работа с машината. Неспазването на указанията за безопасна работа и на упътванията може да предизвика токов удар, пожар и/или тежки травми. Съхранявайте всички указания за безопасна работа и упътвания за ползване в бъдеще. Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това. Не допускайте това зарядно устройство да бъде ползвано от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатъчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент. u Наблюдавайте деца. Така се гарантира, че децата няма да играят със зарядното устройство. u Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет 2,0 Ah (от 10 акумулаторни клетки). Номиналното напрежение на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното уст-

Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар. Поддържайте зарядното устройство чисто. Съществува опасност от токов удар вследствие на замърсяване. Винаги преди ползване проверявайте зарядното устройство, кабела и щепсела. Ако установите повреди, не ползвайте зарядното устройство. Не се опитвайте сами да отваряте зарядното устройство; допускайте ремонти да бъдат извършвани само от квалифицирани техници и само с използване на оригинални резервни части. Повредени зарядни устройства, кабели и щепсели увеличават опасността от токов удар. Не оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на работа съществува опасност от пожар. Не покривайте вентилационните отвори на зарядното устройство. В противен случай зарядното устройство може да прегрее и да престане да функционира нормално. За по-голяма електрическа сигурност се препоръчва да бъде включен дефектнотоков прекъсвач с макс. ток на задействане 30 mA. Винаги преди започване на работа проверявайте дефектнотоковия прекъсвач.

Символите по-долу са важни при четенето и за разбирането на ръководството за експлоатация. Моля, запомнете символите и тяхното значение. Правилното интерпретиране на символите ще Ви помогне да използвате Вашия продукт по-добре и по-сигурно.

Посока на движение Посока на реакцията Работете с предпазни ръкавици 1 609 92A 5BS | (14.10.2019) 258 | Български

Допълнителни приспособления/резервни части

Допустимо действие Градинският електроинструмент е предназначен за косене на трева в домашни условия. Градинският електроинструмент не е предназначен за подрязване на храсти, рязане и т.н. Градинският електроинструмент е предназначен за косене на трева на земята. Забранено действие CLICK! Отчетливо прещракване Технически данни Градинска тревокосачка AdvancedRotak 36-650 AdvancedRotak 36-660 AdvancedRotak 36-690 Advanced Rotak 36-750 Каталожен номер 3 600 HB9 604 3 600 HB9 672 3 600 HB9 605 3 600 HB9 673 3 600 HB9 607 3 600 HB9 702 3 600 HB9 771 Номинално напрежение

25 – 80 25 – 80 25 – 80 25 – 80 Обем, кош за събиране на трева

17,5 16,5 17,5 17,5 Маса съгласно EPTA-Procedure 01:2014 Сериен номер вижте табелката на градинския инструмент Допустима температура на околната среда – при зареждане

+5 … +50 +5 … +50 +5 … +50 +5 … +50 – за съхраняване

Брой на клетките в акумулаторната батерия Всички посочени стойности в това ръководство за експлоатация се отнасят до ползване при надмоска височина до 2000 метра. Градинска тревокосачка Каталожен номер Advanced Rotak 36-850 Advanced Rotak 36-890 Advanced Rotak 36-905 Advanced Rotak 36-950 3 600 HB9 802 3 600 HB9 872 3 600 HB9 803 3 600 HB9 606 3 600 HB9 901 Номинално напрежение

Широчина на корпуса на

17,5 17,5 17,5 17,5 Обем, кош за събиране Маса съгласно EPTAProcedure 01:2014 Сериен номер вижте табелката на градинския инструмент Допустима температура на околната среда – при зареждане

+5 … +50 +5 … +50 +5 … +50 +5 … +50 – за съхраняване

Акумулаторна батерия Номинално напрежение Каталожен номер/капацитет Брой на клетките в акумулаторната батерия Всички посочени стойности в това ръководство за експлоатация се отнасят до ползване при надмоска височина до 2000 метра. Bosch Power Tools 1 609 92A 5BS | (14.10.2019) 260 | Български Зарядно устройство Каталожен номер Заряден ток AL 3620 CV AL 36V-20

2,0 2,0 Време за зареждане (при напълно разредена акумулаторна батерия) – Акумулаторна батерия с 2,0 Ah min

Стойностите за излъчвания шум са определени съгласно EN 60335-2-77 Оцененото равнище А на генерирания от електроинструмента шум обикновено е: – Налягане на звука dB(A) – Звукова мощност dB(A)

= 2,5 = 2,5 = 2,5 = 2,5 – Неопределеност

Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността K са изчислени съгласно EN 60335-2-77 – Стойност на генерираните вибрации ah m/s2 < 2,5 < 2,5 < 2,5 < 2,5 – Неопределеност

Стойностите за излъчвания шум са определени съгласно EN 60335-2-77 Оцененото равнище А на генерирания от електроинструмента шум обикновено е: – Налягане на звука dB(A) – Звукова мощност dB(A)

= 2,5 = 2,5 = 2,5 = 2,5 – Неопределеност

Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността K са изчислени съгласно EN 60335-2-77 1 609 92A 5BS | (14.10.2019) Bosch Power Tools Български | 261 Advanced Rotak 36-850 Advanced Rotak 36-890 Advanced Rotak 36-905 Advanced Rotak 36-950 3 600 HB9 802 3 600 HB9 872 3 600 HB9 803 3 600 HB9 606 3 600 HB9 901 – Стойност на генерираните вибрации ah m/s2 < 2,5 < 2,5 < 2,5 < 2,5 – Неопределеност

m/s2 =1,5 =1,5 =1,5 =1,5 Монтиране и работа

Отваряне на ръкохватката

Поставяне/изваждане на коша за събиране на трева

Регулиране на височината на рязане

Поставяне на акумулаторната батерия

- включване на прекъсвача на електрическата верига - Включване - Изключване - изключване на прекъсвача на електрическата верига

Изваждане на акумулаторната батерия

Прибиране на ръкохватката

Поддържане/смяна на ножа

Избор на допълнителни приспособления

Регулиране на работната височина Указател за коша за трева празен/пълен A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Внимание! Преди да почиствате или да извършвате техническо обслужване, изключвайте градинския електроинструмент, изключвайте прекъсвача на електрическата верига и изваждайте акумулаторната батерия. Същото важи и ако кабелът бъде повреден, прерязан или усукан. Bosch Power Tools След като градинският електроинструмент бъде изключен, ножовете продължават да се въртят няколко секунди по инерция. u Внимание: Не допирайте въртящия се нож.

Зареждане на акумулаторната батерия Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 35 °C. Така се увеличава дълготрайността й. Упътване: Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство. Литиево-йонната акумулаторна батерия може да бъде зареждана във всеки момент, без това да намалява дълготрайността й. Прекъсване на зареждането не й вреди. Литиево-йонната батерия се предпазва от дълбоко разреждане от системата „Electronic Cell Protection (ECP)“. При изтощена акумулаторна батерия електроинструментът се изключва с помощта на предпазен прекъсвач: Градинският електроинструмент спира и не може да бъде След автоматично изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Може да повредите акумулаторната батерия. Спазвайте указанията за изхвърляне на акумулаторните

Поставяне/изваждане на акумулаторната Упътване: Ако се използват неподходящи акумулаторни батерии, това може да предизвика неправилно функциониране или повреждане на машината. Поставете заредената акумулаторна батерия. Уверете се, че акумулаторната батерия е влязла добре. За изваждане на акумулаторната батерия от машината натиснете бутона за освобождаване на акумулаторната батерия и я издърпайте.

Процесът на зареждане започва веднага след като щепселът на зарядното устройство бъде включен в контакта и акумулаторната батерия бъде поставена в зарядното устройство . 1 609 92A 5BS | (14.10.2019) 262 | Български Благодарение на интелигентния процес на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение. Така животът на акумулаторната батерия се удължава, а при съхраняване върху зарядното устройство тя е винаги напълно заредена. Значение на индикаторите на зарядното устройство (AL 3620 CV/AL 3640 CV/AL 36V-20) Бързо зареждане Процесът на бързо зареждане се сигнализира чрез мигане на зеления светодиод на акумулаторната батерия. Светлинен индикатор на акумулаторната батерия: По време на процеса на зареждане трите зелени светодиода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъснато, акумулаторната батерия е заредена. Прибл. 5 минути след като акумулаторната батерия се зареди напълно трите зелени светодиода угасват. Упътване: Режимът на бързо зареждане се включва само ако температурата на акумулаторната батерия е в допустимия диапазон, вижте раздела Технически данни. Акумулаторната батерия заредена Непрекъснато светещ зелен светодиод за зареждане на акумулаторната батерия показва, че тя е напълно заредена. В допълнение в продължение на прибл. 2 секунди се чува звуков сигнал, който указва пълното зареждане на акумулаторната батерия. Веднага след това акумулаторната батерия може да бъде извадена, за да бъде ползвана. Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия, показва, че щепселът е включен в захранващата мрежа и зарядното устройство е готово за работа. Температурата на акумулаторната батерия е под 0°C или над 45°C Непрекъснатото светене на червения светодиод показва, че температурата на акумулаторната батерия е извън допустимия диапазон за зареждане, вижте раздел Технически данни. Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо зареждане. Ако температурата на акумулаторната батерия е извън допустимия интервал, при поставяне в зарядното устройство светва червеният светодиод на акумулаторната Не е възможно зареждане Други проблеми при зареждане се указват чрез мигане на червения светодиод. 1 609 92A 5BS | (14.10.2019) Процесът на зареждане не може да започне и зареждането на акумулаторната батерия е невъзможно (вижте Отстраняване на дефекти). Указания за зареждане При непрекъснато зареждане, респ. при неколкократно последователно зареждане на акумулаторни батерии без прекъсване зарядното устройство може да се нагрее. Това е нормално и не указва за наличието на технически дефект на зарядното устройство. Съществено съкратено време за работа след пълно зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Охлаждане на акумулаторната батерия (Active Air Cooling – Активно въздушно охлаждане) Вграденото в зарядното устройство електронно управление на вентилатора следи температурата на поставената акумулаторната батерия. Ако температурата на акумулаторната батерия е над 30 °C, акумулаторната батерия се охлажда до оптималната температура за зареждане с помощта на вентилатор. Работещият вентилатор създава шум от въздушната струя. Ако вентилаторът не работи, температурата на акумулаторната батерия е в оптималния диапазон или вентилаторът е повреден. В последния случай времето за зареждане на акумулаторната батерия се удължава. Указания за работа Светлинен индикатор за състоянието на акумулаторната батерия Акумулаторната батерия е съоръжена със светлинен индикатор, указващ степента й на зареденост. Светлинният индикатор се състои от 3 зелени светодиода. Натиснете бутона за степента на зареденост на акумулаторната батерия, за да включите светлинния индикатор. След прибл. 5 секунди светлинният индикатор изгасва автоматично. Състоянието на акумулаторната батерия може да бъде проверявано и когато тя е извадена.

Капацитет на акумулаторната батерия 3 зелени светодиода светят ≥ 2/3 непрекъснато 2 зелени светодиода светят ≥ 1/3 непрекъснато 1 зелен светодиод свети непрекъснато ≤ 1/3 1 зелен светодиод мига Ако след натискане на бутона не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде Поради съображения за сигурност проверката за степента на зареденост на акумулаторната батерия може да се Bosch Power Tools Български | 263 извършва само когато градинският електроинструмент е По време на процеса на зареждане трите зелени светодиода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъснато, акумулаторната батерия е заредена. Прибл. 5 минути след като акумулаторната батерия се зареди напълно трите зелени светодиода угасват. Индикатор на акумулаторната батерия за температурата Червеният светодиод на системата за температурен контрол указва, че акумулаторната батерия или електрониката на градинския електроинструмент (при поставена акумулаторна батерия) не са в оптималния температурен интервал. В този случай градинският електроинструмент не работи изобщо или не работи с пълната си мощност. Температурен контрол на акумулаторната При натискане на бутона или на пусковия прекъсвач (при поставена акумулаторна батерия), червеният светодиод мига: температурата на акумулаторната батерия е извън допустимия работен диапазон. При достигане на температури над 70°C акумулаторната батерия се изключва, докато достигне отново допустимия температурен интервал за работа. Система за температурен контрол на електронното управление на градинския електроинструмент При натискане на пусковия прекъсвач червеният светодиод свети непрекъснато: Температурата на електронното управление на градинския електроинструмент е под 5°C или над 75°C. При температура над 90°C градинският електроинструмент се изключва, докато температурата попадне отново в допустимия за работа интервал. Производителност на рязане (време за работа на акумулаторната батерия) Производителността на рязане (времето за работа на акумулаторната батерия) зависи от свойствата на тревата, напр. гъстотата й, влажността й, дължината й, както и от височината на рязане. Производителността се ограничава също така и вследствие на често включване и изключване на градинския електроинструмент по време на косене (време за работа на акумулаторната батерия). За оптимизиране на производителността на рязане (времето за работа на акумулаторната батерия) се препоръчва по-честото косене, увеличаването на височината на рязане и работата с умерена скорост. Посоченият по-долу пример показва зависимостта между височината на рязане и производителността с едно зареждане на акумулаторната батерия. Условия на рязане 6cm 4cm Много тънка суха трева Производителност на рязане Акумулаторна батерия с 2,0 Ah до 250 m2 Акумулаторна батерия с 4,0 Ah до 500 m2 Акумулаторна батерия с до 750 m2 6,0 Ah За да увеличите времето за работа, можете да закупите допълнителна акумулаторна батерия от оторизиран търговец за електроинструменти на Бош. Отстраняване на дефекти

Възможна причина Отстраняване Електродвигателят не Вътрешен електрически дефект на градинския Обърнете се към оторизиран сервиз на Бош електроинструмент Акумулаторната батерия е разредена Заредете акумулаторната батерия Акумулаторната батерия е твърде студена/гореща Оставете акумулаторната батерия да се затопли/охлади Тревата е твърде висока Максимално допустимата височина на тревата при настройване на най-високо косене е 30 cm Защитата на електродвигателя се е задейства- Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане Bosch Power Tools 1 609 92A 5BS | (14.10.2019) 264 | Български

Възможна причина Отстраняване Прекъсвачът на електрическата верига не е в правилната позиция/не е вкаран правилно Поставете го правилно Градинският електро- Вътрешен електрически дефект на градинския Обърнете се към оторизиран сервиз на Бош инструмент работи с електроинструмент прекъсвания Защитата на електродвигателя се е задейства- Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане Градинският електроинструмент оставя неравно окосена трева електродвигателят работи трудно Височината на рязане е твърде малка Настройте по-голяма височина на рязане Ножовете са затъпени Сменете ножа (вижте фигура K) Възможно е машината да е зацапана и блокира- Изключете градинския електроинструмент и прекъсвача на електрическата верига Проверете долната страна на градинския електроинструмент и при необходимост отстранете захванатите растения (работете винаги с предпазни ръкавици) Ножът е монтиран неправилно Монтирайте ножа правилно След включване на Ножът е силно зацапан с трева градинския електроинструмент ножът не

Изключете градинския електроинструмент и прекъсвача на електрическата верига Отстранете причината за блокиране (работете винаги с предпазни ръкавици) Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (27 Nm) Силни вибрации/шум Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (27 Nm) Ножът е повреден Сменете ножа (вижте фигура K) Акумулаторна батерия и зарядно устройство

Възможна причина Отстраняване Червеният светодиод Акумулаторната батерия не е поставена (прана зарядното устройс- вилно) Контактите на акумулаторната батерия са заНе е възможно зареж- мърсени Акумулаторната батерия е повредена Поставете правилно акумулаторна батерия на зарядното устройство Почистете контактите на акумулаторната батерия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акумулаторната батерия Заменете акумулаторната батерия Индикаторите за за- Щепселът на зарядното устройство не е вкаран Вкарайте (докрай) щепсела в контакта реждане на зарядното в контакта (правилно) устройство не светят Контактът, захранващият кабел или зарядното Проверете захранващото напрежение, ако е устройство са дефектни необходимо занесете зарядното устройство за проверка в оторизиран сервиз за електроинструменти на Бош Техническо обслужване и сервиз Грижа за акумулаторната батерия Внимание! Преди почистване или техническо обслужване на градинския електроинструмент го спирайте, задействайте прекъсвача на захранващата верига и демонтирайте акумулаторната батерия и коша за трева. u Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици.

1 609 92A 5BS | (14.10.2019) За да си осигурите оптимално ползване на акумулаторната батерия, спазвайте следните указания: – Предпазвайте акумулаторната батерия от влажност и – Съхранявайте градинския електроинструмент само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте градинския електроинструмент през лятото – Съхранявайте акумулаторната батерия извън градинския електроинструмент. Bosch Power Tools Македонски | 265 – Не оставяйте акумулаторната батерия в градинския електроинструмент на пряка слънчева светлина. – Оптималната температура за съхраняване на акумулаторната батерия е 5 °C. – Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след пълно зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Само за страни от ЕС: Клиентска служба и консултация относно употребата Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране. www.bosch-garden.com Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Транспортиране Включените в окомплектовката литиево-йонни акумулутарони батерии са в обхвата на изискванията на нормативните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте контактните клеми с изолирбанд и опаковайте акумулаторната батерия така, че да не може да се премества в опаковката. Моля, спазвайте и изискванията на местното законодателство.

Градинският електроинструмент, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте градински електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци! Bosch Power Tools Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Akkus/Batterien:

2000/14/EО: измерено ниво на звуковата мощност 87 dB(A), неопределеност K = 2,5 dB, гарантирано ниво на мощността на звука 88 dB(A) Bosch Power Tools 1 609 92A 5BS | (14.10.2019)

Mетод за оценка на съответствието съгласно приложение VI. Категория продукт: 32 Сертифициращ орган: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344 Техническа документация при: *
