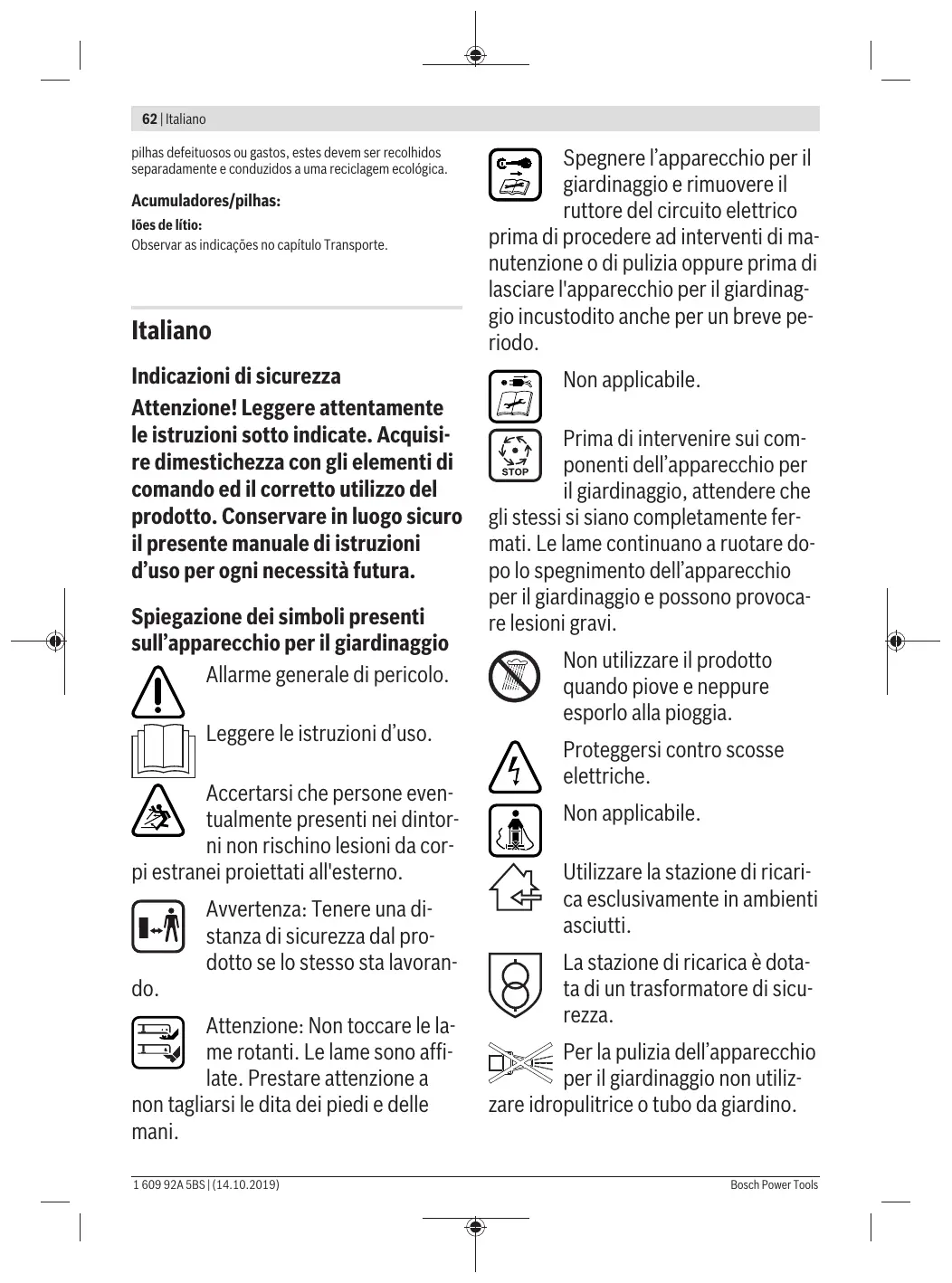

Indicazioni di sicurezza
Attenzione! Leggere attendamente le istruzioni molto indicate. Acquisire dimestichezza con gli elementi di lavoro ed il corretto utilizzato del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura.
Spiegazione dei symboli presentisull'apparecchio per il giardinaggio
Allarme generale di pericolo.
Leggere le istruzioni d'uso.
pi estranei proiettati all'esterno.
Avvertenza: Tenere una distanza di sicurezza dal prodotto se lo stesso sta lavoran-
do.
Attenzione: Non toccare le la- me rotanti. Le lame sono affi- late. Prestare attenzione a
non tagliarsi le dita dei piedi e delle mani.
Spagnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico
prima di procedere ad interventi di manutenzione o di pulizia oppure prima di lasciare l'apparecchio per il giardinaggio incustoditoanche per un breve periodo.
Non applicable.
Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che
gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.
Nonutilizzareil prodotto
quando piove neppure
esperlo alla pioggia.
Proteggersi contro scosse elettriche.
Non applicable.
Utilizzato la stazione di ricarica escludivamente in ambienti asciutti.
La stazione di ricarica è dotata di un trasformatore di sicurezza.
Per la pulizia dell'apparecchio per il giardinaggio non utilizzopuliturice o tubo da giardino.
Controllare accuratamente l'area in cui delve essere impiegato l'apparecchio per il
giardinaggio in merito ad animali selvatici e animali domestici. Animali selvatici ed animali domestici possono essere feriti durante il funzionamento dell'apparecchio. Controllare accuramente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi.
Impiego
Non permettere a bambini oppure a persona che non abbiano preso visione delle presenti istruzioni di utilizzare il prodotto. Le norme nazionali prevedono eventually dei limiti di restrizione relativamente all'età dell'opereatore. Se il prodotto non viene impiegato, conservarlo fuori della portata dei bambini.
Non permettere in nessun caso l'uso del prodotto a bambini, persona con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi espertienza e/o conoscenza e/o a persona che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'ètà dell'operatore.
I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi-no con il prodotto.
Non utilizzato mai l'apparecchio per il giardinaggio quando nelle immed- diate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.
L'operaatore è responsable degli incidenti o dei rischi in cui possono incorrere le altre personne o le loro proprietà.
▶ Durante l'impiego del prodotto non indossare scarpe di gomma aperte o saldali. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.
- Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro ti-po di corpo estraneo.
- Prima dell'impiego controllare sempre vis vivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostuire sempre laserie completa.
Procedere alla tosatura dell'erba solamente di giorno o con una buona il-luminazione artificiale.
Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvincinando, non lavorare con il tosaerba.
Se possibile, evitare di utilizzato l'apparecchio per il giardinaggio sull'erba bagnata.
Camminare sempre e non correre mai.
Mai utilizzato l'apparecchio per il giardinaggio con dispositivi di protezione e copertura difettosi oppurezza dispositivi di sicurezza, come per esempio deflettore protettivo e/ o cestello raccoglierba.
Si consiglia di indossare una protezione per l'udito per la propria protezione.
Non utilizzato il prodotto in caso di stanchezza o di malattia oppure sotto l'effetto di bevande alcoliche, droghe o medicinali.
La tosatura dell'erba sulle scarpate\
può essere pericolosa:
- Non tosare l'erba su pendenze excessivelyamente ripide.
-In caso di superfici con una certa pendenza oppure in caso di erba bagnata,attenzione a non scivolare.
-
In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perdicolare alla pendenza.
-
Porre estrema cautela nell'invertire direzione sulle pendenze.
Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio.
▶Durante la tosatura dell'erba avere cura di spingere l'apparecchio per il giardinaggio sempre in avanti e di
non tirarlo mai in direzione del proprio corpo.
Le lame devono essere sempre completingamente ferme prima di ribaltare l'apparecchio per il giardinaggio per il trasporto, quando si devono atraversare superfici prive di erba e quando si trasporta lo stesso alla/dall'area da tosare.
Durante l'operazione di accensione oppure avviamento del motore non ribaltare l'apparecchio per il giardinaggio.
Accendere l'apparecchio per il giardinaggio come descripto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti.
Non mettere le mani ed i piedi vicino o除去le parti rotanti.
Lavorando con l'apparecchio per il giardinaggio Maintainere sempre una certa distance alla zona di espulsione.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
Prestare attenzione affinché durante il magazzinaggio l'apparecchio per il giardinaggio appoggi sul pavimento con tutte e 4 le ruote.
Sollevare l'apparecchio per il giardinaggio afferrandolo escludivamente per l'impugnatura. Trattare con attenzione l'impugnatura.
Non effettuare alcuna modifica all'apparecchio. Modifiche illecite
posso n o pregiudicare la sicurezza dell'apparecchio, provocare un aumento della rumorosità e delle vibrazioni e causare cattive prestazioni.
Raccolta foglie
La lama raccolta foglie è modellata in quello modo affinché possa raccoglie- re foglie autunnali dal prato. Affinché esta funzione ottenga un risultato ottimale è necessario osservare quanto segue:
- Raccogliere le foglie escludivamente ad altezza di taglio massima.
- Raccogliere le foglie escludivamente sul vosto prato.
- Prima della raccolta foglie ispezionare la superficie di lavoro e tenere lontano persone, animali domestici, oggetti in vetro ed auto.
Rimozione del ruttore del circuito elettrico
- Ogniquvalvolta si lascia l'apparecchio per il giardinaggio incustodito.
- Prima dell'eliminazione di bloccaggi.
- Prima di effettuare controli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio.
-
In seguito ad unacollisione con corpi estranei; controllare immeditamente l'apparecchio per il giardinaggio in merito a danneggiamenti e, se necessario, sostuire la lama.
-
Se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente).
Manutenzione
Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con il prodotto.
Controllare regolarmente il sacco di raccoglierba in merito ad usura e danni.
Controllare regolarmente il cestello raccoglierba in merito ad usura e danni.
Controllare il prodotto e per ragioni di sicurezza sostuire parti usurate o danneggiate.
Utilizzare esclusivamente lame da taglio previste per l'apparecchio per il giardinaggio.
Accertarsi che le parti di ricambio da sostituire provengano da Bosch.
- Prima del magazzinaggio assicurarsi che il prodotto sia pulito e libero da resti. Se necessario, pulire con una spazzola morbida ed asciutta.
Indicazioni di sicurezza eindicazioni per l'uso ottimale della batteria ricaricabile
Assicurarsi che l'apparecchio per il giardinaggio si spento e il ruttore del circuito elettrico rimioso prima di inseire la batteria ricaricabile. L'insertimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso poto causare incidenti.
Utilizzato esclusivamente batterie ricaricabili Bosch previste per quello apparecchio per il giardinaggio. L'impiego di batterie ricaricabili diverse da quale consigliate potrà comportare il pericolo di lesions e d'incendio.
Non aprire la batteria. Vi è rischio di cortocircuito.
Proteggere la batteria ricaricabile dal calorie (ad. es. ache e dall'irradiamento solare continuo) dal fuoco, dall'acqua e dall'umidità. Vi è pericolodi esplosione.
Non avvincare la batteria ricaricabile non utilizzata a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un'esclusione dei contatti. Un corto circuito tra i contati delle batterie ricaricabili cui provocare bruciature oppure lo sviluppo di incendi.
In caso di danneggiamento ed un uso non corretto della batteria ricaricabile sono fuoruscire vapori. Ae- rare l'area e, in caso di disturbi, consultare un medico. I vapori sono irritare le vie respiratore.
Utilizzato la batteria solo per prodotti del produttore. Soltanto in quello modo la batteria verrà protetta da pericolosi sovraccarichi.
Qualora si utilizzato oggetti appuntiti, come ad es. chiodi o cacciavit, oppure se si esercita forza dall'esterno, la batteria potrebbe dannegiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiari, emettere fumo, esplodere o surriscaldarsi.
Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolodi esplosione!
Proteggere la batteria ricaricabile da umidita ed acqua.
Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel Campo di temperatura tra -20^ e 50^ . Ad es. in estate non lasciare in auto la batteria ricaricabile.
▶ Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.
Indicazioni di sicurezza per stazioni di ricarica
Leggere tutte leindicazioni di sicurezza e le instruzioni operative. La mancata osservanza delle includenzie delle avventenze sulla sicurezza cuiessere causadi scosse elettriche, in-
cendi e/o lesions di grave entità.
Conservare tutte le avventenze di sicurezza e le struzioni operative per agli esigenza futura.
Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e sono più efficmente nelle limitazioni oppure sono state mantenute le relative istruzioni.
Non permettere in nessun caso l'uso della stazione di ricarica a bambini,
persona con capacité fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persona che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'ètà dell'operaore.
Sorvegliare i bambini. In quello modo viene assicurato che i bambini non giochino con la stazione di ricarica.
Ricaricare esclusivamente batterie ricaricabiliagliioni di litio Bosch a partire da un'autonomia di 2,0 Ah (a partire da 10 elementi della batteria ricaricabile). La tensione della batteria ricaricabile devese sere adatta alla tensione di ricarica batteria della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolodi incendio ed esplosione.
Custodire la stazione di ricarica al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in una stazione di ricarica aumenta il rischio di una scossa elettrica.
Mantenere pulito il caricabatteria. La presenza di sporco cui cause folgorazioni.
Prima diogni utilizzato, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzato il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione.
Nonutilizzare il caricabatteria su superfici fácilmente inflammabili (ad es.carta, prodotti tessili ecc.),ne in ambienti inflammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
Non copire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica potrebbsuriscaldarsi e non funzionare più correttamente.
Per una maggiore sicurezza elettrica si raccomanda l'impiego di un interrottore di sicurezza per correnti di quello
con una corrente d'intervento max. di 30mA . Prima dell'impiego controllare sempre l'interruttore di sicurezza per correnti diizzato.
Simboli
I symboli seguenti sono importanti per lagettura e la comprensione delle istruzioni d'uso. Memorizzare i symboli ed il loro significato. Un'interpretazione corretta dei symboli contribuisce adutilizzare meglio ed in modo più sicuro il prodotto.
| Simbolo | Significato |
| Direzione di movimento |
| Direzione di reazione |
| Mettere i quanti di protezione |
| Peso |
| Simbolo | Significato |
| I | Accensione |
| O | Spegnimento |
| ✓ | Operazione permessa |
| X | Operazione vietata |
| CLICK! | Rumore percettabile |
| © | Accessori/parti di ricambio |
Questo appearecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.
L'apparecchio per il giardinaggio non è destinato al taglio delle siepi, alla tosatura dei bordi, alla triturazione ecc.
L'apparecchio per il giardinaggio è previsto per la tosatura dell'erba ad altezza terreno.
Dati tecnici
| Tosaerba | | AdvancedRotak 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 |
| Codice prodotto | | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 |
| Tensione nomi-nale | V | 36 | 36 | 36 | 36 |
| Larghezza della scatola della la-ma | cm | 42 | 42 | 42 | 46 |
| Altezza di taglio | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Volume, sacco raccoglierba | I | 50 | 50 | 50 | 50 |
| Peso in funzione della EPTA-Pro-cedure 01:2014 | kg | 17,5 | 16,5 | 17,5 | 17,5 |
| Numero di seri | | | Vedi targhetta del tipo sull'apparecchio per il giardinaggio |
| Temperatura ambiente consentita |
| - Durante la ri-carica | °C | 0 ... +45 | 0 ... +45 | 0 ... +45 | 0 ... +45 |
| - durante il fun-zionamento | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
| - durante il ma-gazzinaggio | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Batteria ricari-cable | | Ioni di litio | Ioni di litio | Ioni di litio | Ioni di litio |
| Tensione nomi-nale | V | 36 | 36 | 36 | 36 |
68 Italiano
| Tosaerba | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 |
| Codice prodotto/autonomia |
| -2607336913/1607 A3502V | Ah | - | 2 x 2,0 | - | - |
| -2607336915/2607337047 | Ah | 4,0 | - | 4,0 | 4,0 |
| -1607 A35058 | Ah | - | - | - | - |
| Numero degli elementi della batteria ricaricabile |
| -2607336913/1607 A3502V | | - | 10 | - | - |
| -2607336915/2607337047 | | 20 | - | 20 | 20 |
| -1607 A35058 | | - | - | - | - |
Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiego al di sotto o pari a 2000 metri sopra al livello del mare.
| Tosaerba | | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Codice prodotto | | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| Tensione nominale | V | 36 | 36 | 36 | 36 |
| Larghezza della scatola della lama | cm | 46 | 46 | 42 | 46 |
| Altezza di taglio | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Volume, sacco raccoglierba | I | 50 | 50 | 50 | 50 |
| Peso in funzione della EP-TA-Procedure 01:2014 | kg | 17,5 | 17,5 | 17,5 | 17,5 |
| Numero di seriere | | | Vedi targhetta del tipo sull'apparecchio per il giardinaggio |
| Temperatura ambiente consentita |
| - Durante la ricarica | °C | 0 ... +45 | 0 ... +45 | 0 ... +45 | 0 ... +45 |
| - durante il funzionamento | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
| - durante il magazzinagio | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Batteria ricaricabile | | Ioni di litio | Ioni di litio | Ioni di litio | Ioni di litio |
| Tensione nominale | V | 36 | 36 | 36 | 36 |
| Codice prodotto/autonomia |
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
Italiano | 69
| Tosaerba | | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Numero degli elementi della batteria ricaricabile |
| - 2 607 336 913/1 607 A35 02V | | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | | - | - | 20 | 20 |
| - 1 607 A35 058 | | 20 | 20 | - | - |
Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiegato al di sotto o para a 2000 metri sopra al livello del mare.
| Stazione di ricarica | AL 3620 CV | AL 36V-20 |
| Codice prodotto | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| Corrente di carica | A | 2,0 | 2,0 |
| Tempo di ricarica (a batteria scarica) | | | |
| - Batteria ricaricabile con 2,0 Ah | min | 65 | 65 |
| - Batteria ricaricabile con 4,0 Ah | min | 125 | 125 |
| - Batteria ricaricabile con 6,0 Ah | min | 185 | 185 |
| Peso in funzione della EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Classe di sicurezza | | [ ]/ [ ] | [ ]/ [ ] |
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Valori di emissione acustica rilevati conformmente a EN 60335-2-77
Il livello di rumore stimato A dell'apparecchio ammonta normalmente:
| - Livello di pressio- ne acustica | dB(A) | 73 | 73 | 73 | 73 |
| - Livello di potenza sonora | dB(A) | 87 | 87 | 87 | 87 |
| - Incertezza della misura K | dB | = 2,5 | = 2,5 | = 2,5 | = 2,5 |
Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 60335-2-77
| - Valore di emissio-ne dell'oscillazio-ne \( a_h \) | \( m/s^2 \) | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| - Incertezza della misura K | \( m/s^2 \) | =1,5 | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 |
| 3600 HB9 872 | | | |
Valori di emissione acustica rilevati conformamente a EN 60335-2-77
Il livello di rumore stimato A dell'apparecchio ammonta normalmente:
| - Livello di pressio- ne acustica | dB(A) | 73 | 73 | 73 | 73 |
| - Livello di potenza sonora | dB(A) | 87 | 87 | 87 | 87 |
| - Incertezza della misura K | dB | = 2,5 | = 2,5 | = 2,5 | = 2,5 |
Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 60335-2-77
| - Valore di emissio-
ne dell'oscillazio-
ne a1 | m/s2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| - Incertezza della
misura K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
Montaggio ed uso
| Scopo dell'operazione | Figura | Pagina |
| Volume di fornituraA) | A | 366 |
| Apriere l'impugnatura | B | 367 |
| Regolazione dell'altezza di lavoro | | |
| Insetimento/rimozione del cestello rac-coglierba | C | 368 |
| Regolazione dell'altezza di taglio | D | 369 |
| Applicazione della batteria ricaricabile | E | 369 |
| Funzionamento- Inserimento del ruttore del circuito elettrico | F | 370 |
| - Accensione-Tosatura dell'erba-Spagnimento-Rimozione del ruttore del circuito elettrico | | |
| Rimozione della batteria ricaricabile | G | 371 |
| Indicazione operativa "tagliare l'erba" | H | 371 |
| Indicatore del livello di riempimento ce-stello raccoglierba vuoto/piano | I | 372 |
| Ripiegare l'impugnatura | J | 373 |
| Manutenzione della lava/cambio della lava | K | 374 |
| Selezione accessori | L | 374 |
A) L'accessorio illustrato oppure descrizione non è compreso nel volume di fornitura standard. L'accessorio completo è contentuto nel nostro programma accessori.
Messa in funzione
Per la Vostra sicurezza
Attenzione! Spagnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico e togliere la batteria ricaricabile prima di effettuare interven-ti di manutenzione o di pulizia. Lo stesso vale se il cavo dell'interruttore dovesse essere danneggiato, tagliato oppure aggrovigliato.
Le lame continuano a ruotare ancora per alcuni secondi loro spegnimento dell'apparecchio per il giardinaggio.
Attenzione: Non toccare la lama di taglio rotante.
Ricarica della batteria
La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel campodi temperature tra 0^ e 35^ . In quello modo viene ottenuta un'elevata durata della batteria ricaricabile.
Note: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completeness la batteria ricaricabile nella stazione di ricarica.
La batteria ricaricabileagliioni di litiopuo essere ricaricata in qualsiast momento sansa ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.
La batteria ricaricabileagliioni di litio èprotetta dalla "Electronic Cell Protection (ECP)"contrlo loscaricamento completo.In caso di batteria scarica,l'apparecchio viene spento tramite un interruptore automatico:L'apparecchio per il giardinaggio non funziona più.
Dopo lo spegnimento automatico dell'apparecchio, non premere ulteriormente l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.
Attenersi alleindicazioni per lo smaltimento della batteria ricaricabile.
Inserimento/rimozione della batteria ricaricabile
Note: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possible il danneggiamento dell'apparecchio.
Inserire la batteria carica. Assicurarsi che la batteria ricarica-bile sua insertita completeness.
Per la rimozione della batteria ricaricabile dall'apparecchio premere il tasto di sbloccaggio batteria ricaricabile e togliere la batteria.
Operazione di ricarica
L'opération di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa e la batteria ricaricabile viene inserita nella stazione di ricarica.
Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciutto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale.
In quello mode la batteria ricaracabile viene protetta e conservandola nella stazione di ricarica rimane sempre completenesse carica.
Significato degli elementi indicatori sulla stazione di ricarica (AL 3620 CV/AL 3640 CV/AL 36V-20)
Operazione di ricarica rapida
L'operazione di ricarica rapida viene segnalata dal lampeggio dell'indicatore di carica della batteria verde.
Elemento indicate sulla batteria ricaricabile: Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'alto e si spengono brevamente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completeness, i tre LED verdi si spengono di nuovo.
Note: L'operazione di ricarica rapida è possibile esclusivamente se la temperatura della batteria ricaricabile si trovava nel Campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici".
Batteria caricata
La luce continua dell'indicatore LED verde segnala che la batteria è completamente carica. Inoltre, per la durata di ca. 2 secondi viene
emesso un segnale acustico che segnala che la batteria è sta- ta ricaricata completeness.
Una volta terminata l'opération, la batteria ricaricabile più essere estratta ed è pronta per l'uso immediato.
Se la batteria ricaricabile non è inserita, la luce continua dell'indicatore LED segnala che la spina di rete è inserita nel-
la presa di corrente e che la stazione di ricarica è pronta per l'uso.
Temperatura della batteria ricaricabile inferiore a 0^ oppure superiore a 45^
La luce continua dell'indicatore LED rosso segnala che la temperatura della batteria si trova al di fuori del Campo di temperatura di carica
ammissibile, vedi paragrafo "Dati tecnici". Non appena viene raggiunto il Campo di temperatura ammissibile, la stazione di ricarica passa automaticamente alla ricarica rapida.
Se la temperatura della batteria ricaricabile si trovava al di fuori del Campo di temperatura di carica ammissibile, inserendola nella stazione di ricarica si accende il LED rosso della batteria ricaricabile.
Operazione di ricarica impossibile
Nel caso fosse presente un'altra anomalia dell'operazione di ricarica, la stessa viene segnalatatramite lampeggio dellindicatore LED
rosso.
L'opération di ricarica non può essere avviata e la ricarica della batteria non è possible (vedi paragrafo "Individuzione dei guasti").
Istruzioni per la ricarica
In caso di cici di ricarica continui oppure in caso di operazioni di ricarica successivi nella interruzione, la stazione di ricarica si vuo riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica stessa.
Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e delve essere sostituita.
Attenersi alleindicazioni per lo smaltimento.
Raffreddamento della batteria ricaricabile (Active Air Cooling)
Ilsystemadiventilazioneintegrato nelszastione di ricarica controla latemperatura della batteria inserta. Se la temperatura della batteria ricaricabile supera i 30^, la batteria ricaricabileviereaffreddataaduntemperatura di ricarica ottimaletramite un ventilatore.Quando ilventilatoree accesso sintsenteun rumorecaratteristico.
Se il ventilatore non entra in funzione, significa che la temperatura della batteria è compresa nel Campo di temperatura ottimale o che il ventilatore è difettoso. In questo caso si allunga la durata dell'operazione di ricarica della batteria ricaricabile.
Indicazioni operative
Indicatore dello stato di carica della batteria ricaricabile
La batteria ricaricabile è dotata di un indicatore dello stato di carica che visualizza lo stato di carica della batteria ricaricabile stessa. L'indicatore dello stato di carica della batteria è costituito da 3 LED verdi.
Azionare il tasting per l'indicatore dello stato di carica per attivare l'indicatore dello stato di carica stesso. Dopca. 5 secondi l'indicatore dello stato di carica si spegne automaticamente.
Lo stato di carica più essere controllatoanche a batteria ricaricabile estratta.
| Indicatore LED | Autonomia batteria ricari-cabile |
| Luce continua 3 LED verdi | ≥ 2/3 |
| Luce continua 2 LED verdi | ≥ 1/3 |
| Luce continua 1 LED verde | ≤ 1/3 |
| Luce lampeggiante 1 LED-verde | Riserva |
Se, après l'azionamento del tasting, non si illumina alcun LED significica che la batteria ricaricabile è difettosa e delve essere sostituita.
Per motivi di sicurezza il controllo dello stato di carica più avvenire solo ad appearecchio per il giardinaggio fermo.
Durante l'opération di ricarica i tre LED verdi sono illuminati uno più l'alto e si spengono brevamente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completeness, i tre LED verdi si spengono di nuovo.
Indicatore della batteria ricaricabile per controlio della temperatura
Il LED rosso dell'indicatore per il controllo della temperatura segnala che la batteria ricaricabile oppure l'elettronica dell'apparecchio per il giardinaggio (in caso di batteria ricaricabile inserta) non è nel Campo di temperatura ottimale. In questo caso l'apparecchio per il giardinaggio non funzione oppure non funzione alla potenza massima.
Controllo della temperatura della batteria ricaricabile
Il LED rosso lampeggia premendo l tasto oppure l'interrutto de avvio/arresto (in caso di batteria ricaricabile inserta): La batteria ricaricabile è al di fuori del Campo di temperatura di funzionamento ammissibile.
In caso di una temperatura superiore a 70^ la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un Campo di temperatura d'esercizio ammissibile.
Controllo della temperatura dell'elettronica dell'apparecchio per il giardinaggio
Il LED rosso è illuminato permanentemente premendo l'interrettutto di avvio/arresto: La temperatura dell'elettronica dell'apparecchio per il giardinaggio è inferiore a 5^ oppure superiore a 75^ .
In caso di una temperatura superiore a 90^ l'electronica dell'apparecchio per il giardinaggio si disinserisce sino a quando la stessa è di nuovo in un Campo di temperatura d'esercizio ammissibile.
Potenza di taglio (durata della batteria ricaricabile)
La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, ad es. dallo spessore dell'erba, dall'umidità, alla lunghezza dell'erba e dall'altezza di taglio.
Se durante il taglio dell'erba l'apparecchio per il giardinaggio viene acceso e spento ripeturamente, si riduce anche in quosto caso la potenza di taglio (durata della batteria ricaricabile).
Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l'erba spesso, di ridurre l'altezza di taglio e di camminare a velocità normale.
L'esempio riportato di seguito illustra la corrisazione tra l'altezza di taglio e la potenza di taglio riferita a tre batterie ricaricabili.
Condizioni di taglio
| 6cm
4cm
Erba molto rada, asciutta |
| Potenza di taglio | |
| Batteria ricaricabile con
2,0 Ah | fino a 250 m² |
| Batteria ricaricabile con
4,0 Ah | fino a 500 m² |
| Batteria ricaricabile con
6,0 Ah | fino a 750 m² |
Per prolongare la durata è possible-acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch.
Individuzione dei guasti e rimedi
| Problema | Possibili cause | Rimedi |
| Il motore non funziona | Cabaggio interno dell'apparecchio per il giardinaggio difettoso | Rivolgersi ad un Servizio Assistenza Clienti Bosch |
| Batteria scarica | Ricaricare la batteria |
| Batteria troppo fredda/troppo calda | Lasciare riscaldare/raffreddare la batteria |
| Erba troppo lunga | L'altezza massima dell'erba permessa è di 30 cm con la regolazione massima dell'altezza di taglio |
| La protezione del motore è scattata | Lasciare raffreddare il motore e regolare un'altezza di taglio magiore |
| Ruttore del circuito elettrico è stato inserito non correttamente/non completeness | Inserire correttamente |
| L'apparecchio per il giardinaggio funziona con interruzioni | Cabaggio interno dell'apparecchio per il giardinaggio difettoso | Rivolgersi ad un Servizio Assistenza Clienti Bosch |
| La protezione del motore è scattata | Lasciare raffreddare il motore e regolare un'altezza di taglio magiore |
| L'apparecchio per il giardinaggio lascia tracce di taglio irregolari e/o il motore lavora con dificoltà | Altezza di taglio troppo Bassa | Regolare una magiore altezza di taglio |
| Lamaenza filo | Sostituire la lama (vedi figura K) |
| Possible ostruzioni | Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico |
| Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'ostruzione (mettere sempre quanti da giardino) |
| Lama montata in posizione errata | Montare la lama nella posizione corretta |
| La lama da taglio non ruota dopo aver acceso l'apparecchio per il giardinaggio | Lama bloccata da erba | Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico |
| Elimare l'ostruzione (mettere sempre quanti da giardino) |
| Dado/vite della lama allentato/allentata | Serrare saldamente dato/vite della lama (27 Nm) |
| Vibrazioni/rumori ec-cessivi | Dado/vite della lama allentato/allentata | Serrare saldamente dato/vite della lama (27 Nm) |
| Lama danneggiata | Sostituire la lama (vedi figura K) |
Batteria ricaricabile e stazione di ricarica
| Problema | Possibili cause | Rimedi |
| L'indicatore di carica della batteria rosso lampeggia sulla stazione di ricarica Operazione di ricarica impossibile | Batteria ricaricabile non inserita (correctamente) | Inserire correttamente la batteria nella stazione di ricarica |
| Contatti della batteria ricaricabile sporchi | Pulire i contatti della batteria; ad. es. inserendo ed estrando più volte la batteria, se necessario sostuire la batteria |
| Batteria ricaricabile difettosa | Sostituire la batteria |
| Gli indicatori di carica della batteria non sono illuminati sulla stazione di ricarica | Spina di rete della stazione di ricarica non inserita (correctamente) | Inserire la spina di rete (completamente) nella presa di corrente |
| Presa di corrente, cavo di rete oppure stazione di ricarica difettosi | Controllare la tensione di rete e, eventualmente, far controllare la stazione di ricarica presso un centro di Assistenza Clienti elettroutensili Bosch autorizzato |
Manutenzione ed assistenza
Cura della batteria ricaricabile
Attenzione! Spagnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico, togliere la batteria ricaricabile ed il sacco raccoglierba prima di effettuare interventi di manutenzione o di pulizia.
Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile:
- Proteggere la batteria ricaricabile da umidità ed acqua.
- Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel Campo di temperatura tra -20°C e 50°C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
74 |Nederlandsls
- Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica.
- In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nelle'apparecchio per il giardinaggio.
- La temperatura ottimale per la conservazione della batteria ricaricabile è di 5^ .
- Pulire di tanto in tanto le fissure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.
Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e devese sostituita.
Servizio di assistenza e consulenza tecnica
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetto di identificazione del prodotto.
Swizzera
Sul site www.bosch-pt.com/ch/it è possible ordinare diret- tamente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersaleservice@de.bosch.com
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Trasporto
Le batterie ricaricabiliagliioni di litiocontainute sono soggeteai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente sansa ulteriori precauzioni.
In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.
Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Copire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Attenersianche alle eventuali prescrizione integrative nazionali.
Smaltimento
piegabili.
Avviare ad un riciclaggio rispetto dell'ambiente apparecchi per il giardinaggio, batterie ricaricabili, accessori ed imballaggi non più im
Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformmente alla direttiva europea 2012/19/UE le apparecchiatura elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricariciabili/batterie difettose o consumate devono essere raccolte separamente ed essere inviate ad una riutilizzazione ecologica.
Batterie ricaricabili/Batterie:
Ioni di litio:
Osservare le istruzioni riportate nel paragrafo Trasporto.
Nederlands
Accumulator Şi incarcator
it 2000/14/CE: livello di potenza sonora misurato 87 dB(A), incertezza K = 2,5dB ,livello di potenza sonora garantito 88 dB(A)
Procedimento di valutazione della conformità secondo l'Allegato VI. Categoria prodotto: 32
Entecaricato: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344
Documentazione Tecnica presso:
n1 2000/14/EG: gemeten geluidsvermögensniveau 87 dB(A), onzekerheid K = 2,5 dB, gegardeerd geluidsvermögensniveau 88 dB(A)
