BEDIENUNGSANLEITUNG ADVANCEDROTAK 36-750 - EASYROTAK 36-550 BOSCH

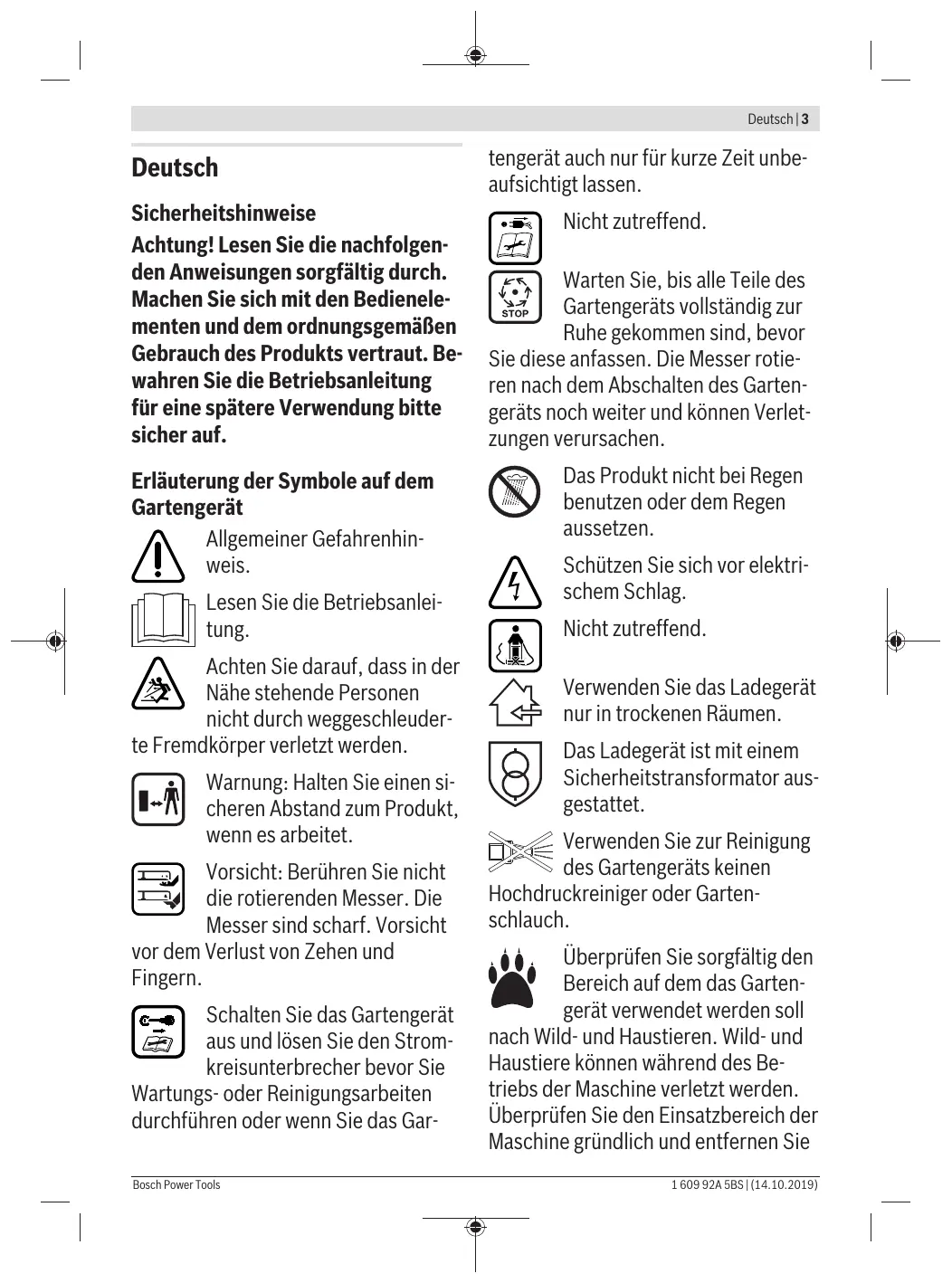

Sicherheitschinweise
Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendungitte)sicher auf.
Erläuterung der Symbole auf dem Gartengerät
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanleitung.
Achten Sie daraufuf, dass in der Nähe stehende Personen nicht durch weggeschleuderdkörper verletzt werden.
Warning: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.
Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Vorsicht
vor dem Verlust von Zehen und Fingern.
Schalten Sie das Gartengerät aus und losen Sie den Stromkreisunterbrecher bevor Sie
Wartungs- oder Reinigungsrarbeitendurchführren oder wenn Sie das Gar
tengerät auch nur für kurze Zeit unbeaufsichtigt setzen.
Nicht zutreffend.
Warten Sie, bis alle Teile des Gartengerats vollständig zur Ruhe gekommen sind, bevor
Sietheseanfassen.Die Messer rotieren nach dem Abschalten des Gartengerats nochweiterundkonnenVerletzungenverursachen.
Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.
Schützen Sie sich vor elektrischem Schlag.
Nicht zutreffend.
Verwenden Sie das Ladegerät nur in trockenen Räumen.
Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.
Verwenden Sie zur Reinigung des Gartengeräts keinen
Hochdruckreiniger oder Gartenschlauch.
Überprüfen Sie sorgfältig den Bereich auf dem das Garten- gerät verwendet werden soll
nach Wild- und Haustieren. Wild- und Haustiere konnen während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfern den Sie
4 | Deutsch
alle Steine, Stöcke, Drahte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder petite Baumstümpfe im dichten Gras versteckt sind.
Bedienung
Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Produkt für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensörischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals, das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
▶ Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt speiten.
Benutzen Sie das Gartengerät niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das
Produkt benutzen. Tragen Sie stets festes Schuhwerk und eine lange Ho-se.
- Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drahte, Knochen und sonstige Fremdkörper.
Prufen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden.
Mahren Sie nur bei Tageslicht oder gutem künstlichem Licht.
BeischlechtenWetterbedingungen insbesondere bei einem aufziehendemGewitternichtmit demRasenmacherarbeiten.
Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras.
Stets ruhig gehen, niemals Schnell laufen.
Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.
Wir empfehlen, einen Gehorschutz zu ihrem eigenen Schutz zu,tragen.
Benutzen Sie das Produkt nicht, wenn Sie mäde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
Das Arbeitsen an Böschungen kann gefährlich sein:
- Mähen Sie keine weitere strangers steilen Abhänge.
- Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.
- Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.
- Gehen Sie beim Richtungswechsel an Abhängen äußert vorsichtig vor.
Gehen Sie beim Rückwartsgeben oder Ziehen des Gartengerats außerst vorsichtig vor.
Schieben Sie das Gartengerät beim Mahen immer vorwärts undziehen Sie这点es niemals zum Körperhin.
Die Messer mussen stehen, wenn Sie das Gartengerät für den Transport kippen mussen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mahenden Bereich transportieren.
Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht.
Schalten Sie das Gartengerät wie in der Betriebsanleitung beschreiben ein und achten Sie darauf, dass ihre Fuß ausreichend welt von rotierenden Teilen entfernt sind.
- Bringen Sie ihre Höhe und Fuß nicht in die Höhe oder unter rotieren de Teile.
- Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten.
Heben bzw.lagen Sie das Gartengerät niemals bei laufendem Motor.
Achten Sie darauf, dass bei der Lagerung das Gartengerät mit allen 4 Räder auf dem Boden stehen.
Heben Sie das Gartengerät nur mit dem Tragegriff an. Den Tragegriff mit Vorsicht gehandeln.
▶ Nehmen Sie keine Veränderungen am Gerät vor. Unzulässige Veränderungen können die Sicherheit Ihr Gerätes beeinträchtigen, zu verstärkten Gerauschen und Vibrationen und schlechter Leistung führen.
Laubsammeln
Das Laubsammelmesser ist so geformt, dass es Herbstlaub von ihrem Rasen aufnehmen kann. Damit diese Funktion ein optimales Ergebnis erzielt, ist folgenden einzahlten:
- Sammeln Sie Laub nur bei maxima-ler Schnitthöhe.
- Sammeln Sie Laub nur auf Ihrrem Rasen.
- Inspizieren Sie vor dem Laubsammeln die Arbeitsfläche und halten Sie Menschen, Haustiere, Glasgegenstände und Autos auf Abstand.
Stromkreisunterbrecher lose
- Immer wenn Sie sich vom Garten gerät entfernen.
Vor dem Beseitigen von Blockierungen.
6 | Deutsch
- Wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten.
- Nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist.
- Wenn das Gartengerät ungewöhnlich zu vibrieren beginnnt (sofort prüfen).
Wartung
- Tragen Sie immer Gartenhand-schuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.
Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festsitzen, damit ein sicheres Arbeit den dem Produkt möglich ist.
Überprüfen Sie regelmäßig den Grasfangsack auf Abnutzung und Verschleiß.
Überprüfen Sie regelmäßig den Grasfangkorb auf Abnutzung und Verschleiß.
Überprüfen Sie das Produkt und ersetzen Sie Sicherheitshalber abgenutzte oder beschädigte Teile.
Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser.
Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von
Rückständen ist. Wenn notig, mit einer weichen trockenen Bürste reinigen.
Sicherheitshinweise und Hinweise für den optimalen Umgang mit dem Akku
Stellen Sie sicher, dass das Gartengerät ausgeschelt und der Stromkreisunterbrecher gelöst ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Unfällen führen.
Verwenden Sie nur die für diesen Gartengerät vorgegebenen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer, Wasser und Feuchtigkeit. Es besteht Explosionis- ongsiefahr.
Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei Beschäftigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe konnen die Atemwege reizen.
Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
Schlieben Sie den Akku nicht kurz. Es besteht Explosionis- ongsiefahr.
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
Reinigen Sie gelegentlich die Luftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.
Sicherheitshinweise für Ladegeräte
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführten können oder entsprechende Anweisungen erhalten haben.
Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät speilen.
Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 2,0 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerates passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Ladegerät von Regen oder Nüsse fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa
rieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden aufttenden Erwärung des Ladegerätes besteht Brandge-fahr.
Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß Funktionieren.
Fur erhöhe elektrische Sicherheit wird empfohlen, einen Fehlerstrom-Schutzschalter mit einem max. Auslöse-strom von 30mA zu verwenden. Prufen Sie ihren FISchutzschalter stets vor Gebrauch.
Symbole
Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ohnen, das Produkt better und sicher zu gelebrauchen.
| Symbol | Bedeutung |
| ↑ | Bewegungsrichtung |
| ↓ | Reaktionsrichtung |
| Tragen Sie Schutzhandschuhe |
| Gewicht |
| I | Einschalten |
| ○ | Ausschalten |
| ✓ | Gestattete Handlung |
| × | Verbotene Handlung |
| CLICK! | Hörbares Geräusch |
| Zubehör/Ersatzteile |
Bestimmungsgemäßer Gebrauch
Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mAHen.
Das Gartengerät ist nicht zum Heckenschneiden, Trimmen, Häckseln usw. bestimmt.
Das Gartengerät ist zum Rasenmähen auf Bodenhöhe bestimmt.
Technische Daten
| Rasenmäher | | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 |
| Sachnummer | | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 |
| Nennspannung | V | 36 | 36 | 36 | 36 |
| Messergehäusebreite | cm | 42 | 42 | 42 | 46 |
| Schnitthöhe | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Volumen, Gras-fangsack | l | 50 | 50 | 50 | 50 |
| Gewicht entspre-chend EPTA-Pro-cEDURE 01:2014 | kg | 17,5 | 16,5 | 17,5 | 17,5 |
| Seriennummer | | | | siehe Typenschild am Gartengerät |
| erlaubte Umgebungstemperatur |
| - beim Laden | °C | 0 ... +45 | 0 ... +45 | 0 ... +45 | 0 ... +45 |
| - bei Betrieb | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
| - bei Lagerung | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akku | | Li-Ionen | Li-Ionen | Li-Ionen | Li-Ionen |
| Nennspannung | V | 36 | 36 | 36 | 36 |
| Sachnummer/Kapazität |
| - 2 607 336913/1 607 A3502V | Ah | - | 2 x 2,0 | - | - |
| - 2 607 336915/2 607 337047 | Ah | 4,0 | - | 4,0 | 4,0 |
| - 1 607 A35058 | Ah | - | - | - | - |
| Anzahl der Akkuzellen |
| - 2 607 336913/1 607 A3502V | | - | 10 | - | - |
| - 2 607 336915/2 607 337047 | | 20 | - | 20 | 20 |
| - 1 607 A35058 | | - | - | - | - |
Alle Werte in dieser Anleitung wurden fur die Nutzung unterhalb oder gleich 2000 Meter über dem Meeresspiegel gemessen.
| Rasenmäher | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Sachnummer | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| Nennspannung | V | 36 | 36 | 36 |
| Messergehäusebreite | cm | 46 | 46 | 42 |
Deutsch|9
| Rasenmäher | | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| Schnitthöhe | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Volumen, Grasfangsack | l | 50 | 50 | 50 | 50 |
| Gewicht entsprechend EPTA-Procedure 01:2014 | kg | 17,5 | 17,5 | 17,5 | 17,5 |
| Seriennummer | | | | siehe Typenschild am Gartengerät |
| erlaubte Umgebungstemperatur |
| - beim Laden | °C | 0 ... +45 | 0 ... +45 | 0 ... +45 | 0 ... +45 |
| - bei Betrieb | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
| - bei Lagerung | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akku | | Li-Ionen | Li-Ionen | Li-Ionen | Li-Ionen |
| Nennspannung | V | 36 | 36 | 36 | 36 |
| Sachnummer/Kapazität |
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Anzahl der Akkuzellen |
| - 2 607 336 913/1 607 A35 02V | | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | | - | - | 20 | 20 |
| - 1 607 A35 058 | | 20 | 20 | - | - |
Alle Werte in dieser Anleitung wurden fur dieutzung unterhal oder gleich 2000 Meter uber dem Meeresspiegel gemessen.
| Ladegerät | AL 3620 CV | AL 36V-20 |
| Sachnummer | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| Ladestrom | A | 2,0 | 2,0 |
| Ladezeit (Akku ent laden) | | | |
| - Akku mit 2,0 Ah | min | 65 | 65 |
| - Akku mit 4,0 Ah | min | 125 | 125 |
| - Akku mit 6,0 Ah | min | 185 | 185 |
| Gewicht entsprechend EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Schutzklasse | | ☐/II | ☐/II |
| AdvancedRotak
36-650 | AdvancedRotak
36-660 | AdvancedRotak
36-690 | AdvancedRotak
36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
Gerauschemisswerte ermittelt entsprechend EN 60335-2-77
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:
10 | Deutsch
| AdvancedRotak 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | AdvancedRotak 36-750 |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 |
| 3 600 HB9 672 | 3 600 HB9 673 | | 3 600 HB9 771 |
| - Schaldruckpegel | dB(A) | 73 | 73 | 73 | 73 |
| - Schalleistungspe-gel | dB(A) | 87 | 87 | 87 | 87 |
| - UNSicherheit K | dB | = 2,5 | = 2,5 | = 2,5 | = 2,5 |
| Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und UNSicherheit K ermittelt entsprechend EN 60335-2-77 |
| - Schwingungs-emissionswert an | m/s2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| - UNSicherheit K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 |
| 3 600 HB9 872 | | | |
Gerauschemisswerte ermittelt entsprechend EN 60335-2-77
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:
| - Schaldruckpegel | dB(A) | 73 | 73 | 73 | 73 |
| - Schalleistungspe-gel | dB(A) | 87 | 87 | 87 | 87 |
| - Unsicherheit K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77 |
| - Schwingungs-emissionswert ahm | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| - Unsicherheit K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
Montage und Betrieb
| Handlungsziel | Bild | Seite |
| LieferumfangA) | A | 366 |
| Griffbügel aufklappen | B | 367 |
| Arbeitshöhe einstellen | | |
| Grasfangkorb einseten/abnehmen | C | 368 |
| Schnitthöhe einstellen | D | 369 |
| Akku einseten | E | 369 |
| Betrieb | F | 370 |
| - Stromkreisunterbrecher einfigen | | |
| - Einschalten | | |
| - Mähen | | |
| - Ausschalten | | |
| - Stromkreisunterbrecher entfernen | | |
| Akku entnehmer | G | 371 |
| Arbeitshinweis „mahren“ | H | 371 |
| Füllstandsanzeige Grasfangkorb leer/voll | I | 372 |
| Griffbügel zusammenklappen | J | 373 |
| Messerwartung/Messerwechsel | K | 374 |
| Handlungsziel | Bild | Seite |
| Zubehör auswahlen | L | 374 |
A) Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehör führen Sie in unserem Zubehörprogramm.
Inbetriebnahme
Zu Ihrer Sicherheit
Achtung! Schalten Sie das Gartengerät aus,lös Sie den Stromkreisunterbrecher und entfern den Sie den Akku bevor Sie Wartungs- oder Reinigungsrarbeiten durchführren. Gleiches gilt, wenn das Schalterkabel beschädigt, angeschnitten oder verwickelt ist.
Nachdem das Gartengerät abgeschelt wurde, drehen sich die Messer noch eine Sekunden weiter.
Vorsicht: Das rotierende Schneidmesser nicht berühren.
Akku laden
Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0^
und 35^ zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-lonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verstürzen. Eine Unterbrechung des La-devorganges schädigt den Akku nicht.
Der Li-lonen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gerät durch eine Schutzschaltung abgeschaltet: Das Gartengerät arbeitet nicht mehr.
Drücken Sie nach dem automatischen Abschalten des Geräts nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.
Beachten Sie die Hinweise zur Entsorgung des Akkus.
Akku einsetzen/entnehmen
Hinweis: Werden nicht geeignete Akkus verwendet, kann es zu Fehlfunktionen oder zur Beschädigung des Geräts führen. Setzen Sie den geladenen Akku ein. Stellen Sie sicher, dass der Akku vollständig eingesetzt ist.
Zur Entnahme des Akkus aus dem Gerät, drücken Sie die Akku-Entriebelungstaste undziehen den Akku heraus.
Ladevorgang
Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerates in die Steckdose gesteckt und der Akku in das Ladagerat eingesetzt wird.
Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt.
Dadurch wird der Akku geschont und bleibt bei Aufbewährung im Ladegerät immer vollständig aufgeladen.
Bedeutung der Anzeigeelemente am Ladegerät (AL 3620 CV/AL 3640 CV/AL 36V-20)
Schnelladevorgang
Der Schnelladevorgang wird durch Blinken der grünen Akku-Ladeanzeige signalisiert.
Anzeugeelement am Akku: Wahlend des Lade-uchten die drei grünen LEDs nacheinander auf ein kurzzeitig. Der Akku ist vollständig geladen, bei grünen LEDs dauerhaft leuchten. Etwa 5 Minu, der Akku vollständig geladen wurde, erlöschemen LEDs wieder.
Hinweis: Der Schnelladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten".
Akku geladen
Das Dauerlicht der grünen LED-Anzeige signalisiert, dass der Akku vollständig aufgeladen ist.
Zusätzlich ertört für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert.
Der Akku kann anschließend zum sofortigen Gebrauch ent-nommen werden.
Ohne eingesteckten Akku signalisiert das Dauerlicht der LED-Anzeige, dass der Netzstecker in die Steckdose eingsteckt ist und das Ladegerat betriebsbereit ist.
Akku-Temperatur unter 0^ oder über 45^
Das Dauerlicht der roten LED-Anzeige signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches
ist, siehe Abschnitt „Technische Daten“. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um.
Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus.
Kein Ladevorgang möglich
Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige signalisiert.
Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche").
Hinweise zum Laden
Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jeder unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Akku-Kuhlung (Active Air Cooling)
Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30^ , wird der Akku durch einen Ventilator auf die optimale Ladetemperature gekühlt. Der eingeschaltete Ventilator erzeugt ein Luftungsgeräusch.
Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defect. In this fall verlangert sich die Ladezeit des Akkus.
Arbeitshinweise
Akku-Ladezustandsanzeige
Der Akku ist mit einer Ladezustandsanzeige ausgestattet, die den Ladezustand des Akkus anziegt. Die Ladezustandsanzeige besteht aus 3 grünen LED.
Betätigten Sie die Taste für die Ladezustandsanzeige, um die Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden er-lischt die Ladezustandsanzeige selbstätig.
Der Ladezustand kann auch bei abgenommenem Akku geprüft werden.
| LED-Anzeige | Akku-Kapazität |
| Dauerlicht 3 grüne LED | ≥ 2/3 |
| Dauerlicht 2 grüne LED | ≥ 1/3 |
| Dauerlicht 1 grüne LED | ≤ 1/3 |
| Blinklicht 1 grüne LED | Reserve |
Leuchtet nach Betätigung der Taste keine LED, ist der Akku defekt und muss ausgetauscht werden.
Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gartenerat erfolgen.
Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erloschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erloschen die drei grünen LEDs wieder.
Anzeige des Akkus für Temperaturüberwachung
Die rote LED der Anzeige für die Temperaturüberwachung signalisiert, dass der Akku oder die Elektronik des Gartengerates (bei eingesetztem Akku) nicht im optimalen Temperaturbereich ist. In thisem Fall arbeitet das Gartengerät nicht oder nicht mit voller Leistung.
Temperaturüberwachung des Akkus
Die rote LED blinkt beim Drucken der Taste oder des Ein-/ Ausschalters (bei eingesettem Akku): Der Akku ist außerhalb des zulässigen Betriebstemperaturbereiches.
Bei einer Temperatur über 70^ schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturbereich ist.
Temperaturüberwachung der Elektronik des Gartengerätes
Die rote LED leuchtet beim Drucken des Ein-/Ausschalters dauerhaft: Die Temperatur der Elektronik des Gartengerates beträgt weniger als 5^ oder mehr als 75^ .
Bei einer Temperatur über 90^ schaltet die Elektronik des Gartengerates ab, bis diese wieder im zulässigen Betriebstemperaturbereich ist.
Schnittleistung (Akku-Laufzeit)
Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnittthöhe.
Häufiges Ein- und Ausschalten des Gartengerats während des Mährvorgangs reduziert ebenfalls die Schnittleistung (Akku-Laufzeit).
Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mahren, die Schnitthöhe zu vergroßern und in angemessenem Tempo zu gehen.
Das unten aufgeführte Beisiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf drei Akkus.
Schnittbedingungen
Sehr)dunnes,trockenesGras
| Schnittleistung |
| Akku mit 2,0 Ah | bis zu 250 m2 |
| Akku mit 4,0 Ah | bis zu 500 m2 |
| Akku mit 6,0 Ah | bis zu 750 m2 |
Um die Laufzeit zu verlangern kann ein zusätzlicher Akku über eine autorisierte Kundendienstelle für Bosch Gartengeäte erworben werden.
Fehlersuche
| Symptom | Mögliche Ursache | Abhilfe |
| Motor lauft nicht an | Interne Verkabelung des Gartengerätes defekt | Wenden Sie sich an den Bosch Kundendienst |
| Akker entladen | Laden Sie den Akku |
| Akku zu kalt/zu heiß | Akku erwärmen/abkühlen setzen |
| Gras zu lang | Max. erlaubte Grashöhe ist 30 cm mit der größten Schnittthöheneinstellung |
| Motorschutz hat angesprochen | Motor abkühlen setzen und größere Schnittthöhe einstehen |
| Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt | Richtig einsetzen |
| Gartengerät lauft mit Unterbrechungen | Interne Verkabelung des Gartengerätes defekt | Wenden Sie sich an den Bosch Kundendienst |
| Motorschutz hat angesprohen | Motor abkühlen setzen und größere Schnittthöhe einstehen |
| Gartengerät hinterlässt unregelmäßiges Schnittbild und/oder Motor arbeitet schwer | Schnitthöhe zu niedrig | Größere Schnitthöhe einstellen |
| Messer stumpf | Messer wechseln (siehe Bild K) |
| Blockierungen möglich | Gartengerät ausschalten und Stromkreisunter-brecher losen |
| Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) |
| Messer falsch herum montiert | Messer richtig herum montieren |
| Nach Einschalten des Gartengeräts dreht sich das Messer nicht | Messer durch Gras behindt | Gartengerät ausschalten und Stromkreisunter-brecher losen |
| Verstopfung entfernen (tragen Sie immer Garten-handschuhe) |
| Messermutter/-schraube lose | Messermutter/-schraube festziehen (27 Nm) |
| Starke Vibrationen/Ge-räusache | Messermutter/-schraube lose | Messermutter/-schraube festziehen (27 Nm) |
| Messer beschädigt | Messer wechseln (siehe Bild K) |
Akku und Ladegerät
| Symptome | Mögliche Ursache | Abhilfe |
| Rote Akku-Ladeanzeige blinking am Ladegerät | Akku nicht (richtig) eingesetzt | Akku korrekt auf Ladegerät setzen |
| Kein Ladevorgang mölich | Akkukontakte verschutzt | Akkukontakte reinigen; z. B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen |
| Akku defekt | Akku ersetzen |
| Akku-Ladeanzeigen leuchten nicht am La-degerät | Netzstecker des Ladegerätes nicht (richtig) ein-gesteckt | Netzstecker (vollständig) in die Steckdose einste-cken |
| Steckdose, Netzkabel oder Ladegerät defekt | Netzspannung überprüfen, Ladegerät ggf. von ei-ner autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen halten |
Wartung und Service
Akku-Pflege
Achtung! Schalten Sie das Gartengerät aus,lös Sie den Stromkreisunterbrecher und entfern den Sie den Akku sowie den Grasfangsack bevor Sie Wartungs-oder Reinigungserbeiten durchführren.
▶ Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.
Um eine optimale Nutzung des Akkus zu gewährleisten, be-achten Sie folgende Hinweise und Maßnahmen:
- Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
Lagern Sie den Akku separat und nicht im Gartengerät.
- Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät.
Die optimale Temperatur zur Aufbewährung des Akkus beträgt 5^
- Reinigen Sie gelegentlich die Luftungsschlize des Akkus mit einem weichen, sauberen und trockenen Pinsel.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Kundendienst und Anwendungsberatung
Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung:
Tel.: (0711) 40040480
14|English
Fax: (0711) 40040482
E-Mail: kundenberatung ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Luxemburg
Tel.: +32 2588 0589
Fax:+3225880595
E-Mail: outillage.gereedschap@be.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales-service@de.bosch.com
Transport
Die enthaltenen Li-lonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Verbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.
Entsorgung
Gartengeräte, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführten werden.
Werfen Sie Gartengeräte und Akkus/Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführten werden.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport.
English
Safety Notes
Tel.: (54) 1152965200
E-Mail: herramentas.bosch@ar.bosch.com
Opladen Niet möglichk
Stojemissionsvardier beregnet iht. EN 60335-2-77
Stojemissionsvardier beregnet iht. EN 60335-2-77
Sekundär-/primärbatterier:
Li-jon:
Tel.: +420 519 305700
Fax: +420 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch-pt.cz
Přeprava
Tel.: +40 21 405 7541
Fax: +40 21 233 1313
E-Mail: BoschServiceCenter@ro.bosch.com
www.bosch-pt.ro
Moldova
RIALTO-STUDIO S.R.L.
Piata Cantemir 1, etajul 3, Centrul commercial TOPAZ
2069 Chisinau
Tel.: +37322840050/840054
Fax: +373 22 840049
Email: info@rialto.md
Transport
Accumulatori Li-Ion integrarespecta cerinentelegislatei privind transportul marfurilor periculoase. Accumatori pot fi transporte rutier fara restricti d catre utiliser.
Pro Servis NS d.o.o.
Temerinski put 17
21000 Novi Sad
Tel./Fax:+38121419-546
E-Mail: office@proservis.rs
www.proservis.rs
Bosnia
Elektro-Servis VI. Mehmed Nalic
Dzemala Bijedica bb
71000 Sarajevo
Tel./Fax: +387 33454089
E-Mail: bosch@bih.net.ba
Transport
Akumulatori koji sadrze litijum jon podlezu zahevima prava o opasnim materijama. Akumulatore moze korisnik transporteviata na putu bez drugih pakovanja.
Pri slanju preko trecih lica (na primer vazdušni transport ili špedicija) mora se obratiti pažnja na posebne zahtve u pogledu pakovanja i označavanja. Ovde se mora pozvati kod pripreme komada za slanje i ekspert za opasne materije.
Saljite akumulatoreismoako jekucište neoštećeno.
Otvorene kontakte odlepit e tako upakujte akumulator da se u pakovanju nePokrece. Molimo daOCRite paznju i na eventualne dodatne nacionalne propise.
Uklanjanje djubreta
Bastenske uredaje, akumatore, pribor i pakovanja treba odvesti na ekoloski savesno recikliranje.
Ne bacajte bastenske uredaje i akumulatore/ baterije u kuci otpad!
Samo za EU-zemlje:
Prema Evropskoj direktivi 2012/19/EU elektricne i elektronske uredaje koji nisu vise upotrebljivi, a prema
Evropskj direktivi 2006/66/EZ neispravne ili istrošene akumulatore/baterije treba odvojeno sukupiti i odvesti na ekoloski savesno reciklaranje.
Akku/baterije:
Li-Ion:
Molimo da obrata peznju na uputstva u odomjku Transport.
Slovenscina
Varnostna navodila
E-Mail: RBKN-bsc@hr.bosch.com
www.bosch.hr
Bosnia
Elektro-Servis VI. Mehmed Nalic
Dzemala Bijedica bb
71000 Sarajevo
Tel./Fax: +387 33454089
E-Mail: bosch@bih.net.ca
Transport
Li-ionske aku-baterije ugradene u elektricnom alatu podlježu zakonu o transporte opasnih tvari. Aku-baterije korisnik moze bez ikakvih preduvjeta transportirati cestovnim transportom.
Kod transporte na neki drugi način (npr.: zrakoplovom ili špedicijom) treba se pridžavati posebnih zahtjeva na ambalažu i označavanje. Kod pripreme posiljke za transport treba zatražiti savjet strucnjaka za transport opasnih tvari.
Aku-baterije transportirajte aka njihovo kuciSTE nodscecono. Obljepite otvorene kontakte i zapakiraje akubateriju takdo se ne moze pomicati u ambalazi. Molimo pridrzavajte se i eventualnih dodatnih nacionaln propisa.
Zbrinjavane
Vrtne uredaje, akumulatore, pribor i pakiranja potrebno je odnjeti na ekolosko recikliranje.
Ne bacajte vrtne uredej i akumulatore/baterije u kucli otepad!
Samo za zemlje EU:
U skladu s Europauskom direktivom 2012/19/EU elektricne i elektronicke uredaje, a u skladu s Europauskom direktivom 2006/66/EZ neispravne ili iskorišene akumulatore/baterije potrebno je odvojeno prikupiti i odnjeti na ekolosko recikliranje.
de 2000/14/EG: Gemessener Schalleistungspegel 87 dB(A), Unsicherheit K = 2,5 dB, garantieter Schalleistungspegel 88 dB(A)
Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 32
Benannte Stelle: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344
Technische Unterlagen bei:
en 2000/14/EC: Measured sound power level 87 dB(A), uncertainty K = 2,5dB ,guaranteed sound power level 88 dB(A)
