BRUKSANVISNING MFE 1305 AEG

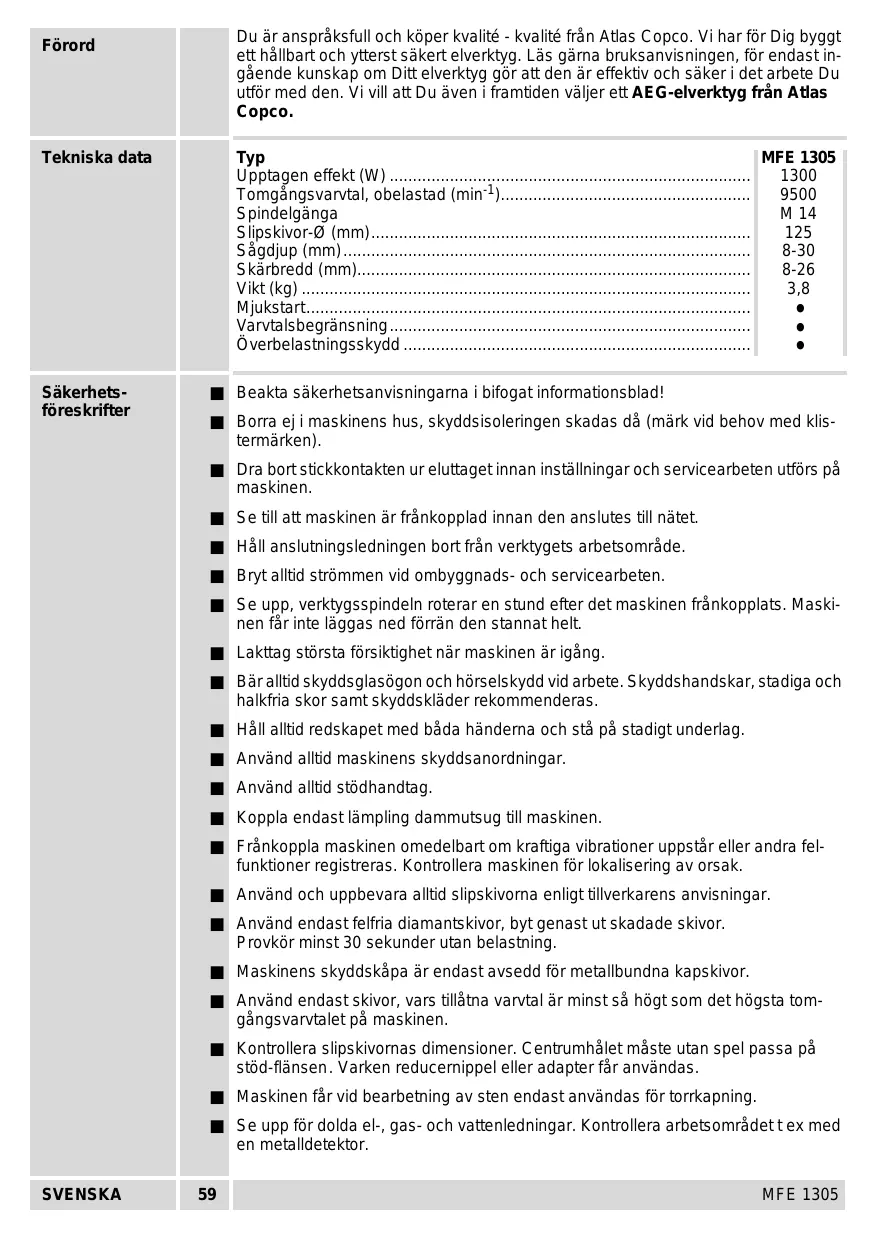

MFE 1305 Du är anspråksfull och köper kvalité - kvalité från Atlas Copco. Vi har för Dig byggt ett hållbart och ytterst säkert elverktyg. Läs gärna bruksanvisningen, för endast ingående kunskap om Ditt elverktyg gör att den är effektiv och säker i det arbete Du utför med den. Vi vill att Du även i framtiden väljer ett AEG-elverktyg från Atlas Copco. Förord Tekniska data Typ MFE 1305 Upptagen effekt (W) .............................................................................. Tomgångsvarvtal, obelastad (min-1)...................................................... Spindelgänga M 14 Slipskivor-Ø (mm).................................................................................. Sågdjup (mm) ........................................................................................ 8-30 Skärbredd (mm)..................................................................................... 8-26 Vikt (kg) ................................................................................................. 3,8 Mjukstart................................................................................................ Varvtalsbegränsning .............................................................................. Överbelastningsskydd ...........................................................................

Säkerhetsföreskrifter ■ Beakta säkerhetsanvisningarna i bifogat informationsblad! ■ Borra ej i maskinens hus, skyddsisoleringen skadas då (märk vid behov med klistermärken). ■ Dra bort stickkontakten ur eluttaget innan inställningar och servicearbeten utförs på maskinen. ■ Se till att maskinen är frånkopplad innan den anslutes till nätet. ■ Håll anslutningsledningen bort från verktygets arbetsområde. ■ Bryt alltid strömmen vid ombyggnads- och servicearbeten. ■ Se upp, verktygsspindeln roterar en stund efter det maskinen frånkopplats. Maskinen får inte läggas ned förrän den stannat helt. ■ Lakttag största försiktighet när maskinen är igång. ■ Bär alltid skyddsglasögon och hörselskydd vid arbete. Skyddshandskar, stadiga och halkfria skor samt skyddskläder rekommenderas. ■ Håll alltid redskapet med båda händerna och stå på stadigt underlag. ■ Använd alltid maskinens skyddsanordningar. ■ Använd alltid stödhandtag. ■ Koppla endast lämpling dammutsug till maskinen. ■ Frånkoppla maskinen omedelbart om kraftiga vibrationer uppstår eller andra felfunktioner registreras. Kontrollera maskinen för lokalisering av orsak. ■ Använd och uppbevara alltid slipskivorna enligt tillverkarens anvisningar. ■ Använd endast felfria diamantskivor, byt genast ut skadade skivor. Provkör minst 30 sekunder utan belastning. ■ Maskinens skyddskåpa är endast avsedd för metallbundna kapskivor. ■ Använd endast skivor, vars tillåtna varvtal är minst så högt som det högsta tomgångsvarvtalet på maskinen. ■ Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stöd-flänsen. Varken reducernippel eller adapter får användas. ■ Maskinen får vid bearbetning av sten endast användas för torrkapning. ■ Se upp för dolda el-, gas- och vattenledningar. Kontrollera arbetsområdet t ex med en metalldetektor. SVENSKA

MFE 1305 Mätvärdena har tagits fram baserande på EN 50 144. A-värdet av maskinens ljudnivå utgör: Ljudtrycksnivå = 92 dB (A). Ljudeffektsnivå = 105 dB (A). Använd hörselskydd! Ljudnivåmätvärden Vibration i hand / arm är lägre än 2,5 m/s2. Vibrationsmätvärden Användningsområden Med två parallel löpande diamantkapskivor fräser murfräsen, lednings och kabelspår, i all slagsväggmaterial. Med endast en diamantkapskiva används murfräsen med fördel vid kapning av betong, sandsten, m.m. Maskinen får endast användas för angiven tillämpning. Nätanslutning Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014. Elektronik Elektroniken efterjusterar varvtalet vid ökad belastning. Vid längre belastning växlar elektroniken till reducerat varvtal. Verktyget arbetar långsamt för att kyla ned motorn. Efter från-och tillkoppling kan man arbetar vidare med verktyget. Längden på nedkylningsfasen är beroende av överbelastingsgraden. Under inverkan av elektrognetiska störningar utifrån, kan enstaka fall av varvtalssänkningar uppträda. Mjukstart Den elektroniska mjukstarten höjer livslängden för både motor och växellåda. Startströmmen reduceras med omkring hälften. Belasta därför maskinen först 2 sekunder efter det den kopplats in. SVENSKA

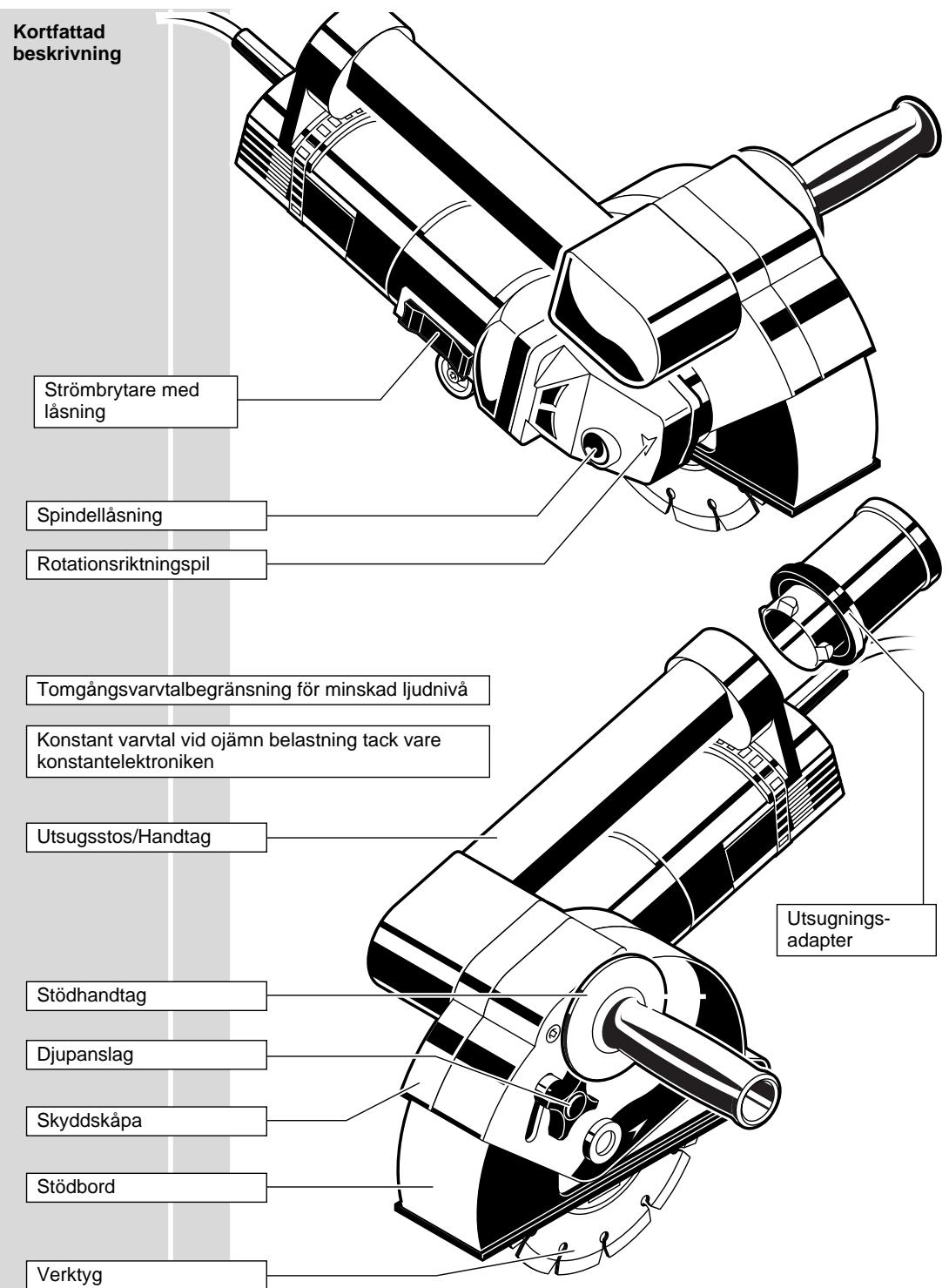

MFE 1305 Kortfattad beskrivning Strömbrytare med låsning Spindellåsning Rotationsriktningspil Tomgångsvarvtalbegränsning för minskad ljudnivå Konstant varvtal vid ojämn belastning tack vare konstantelektroniken Utsugsstos/Handtag Utsugningsadapter Stödhandtag Djupanslag Skyddskåpa Stödbord Verktyg Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna. SVENSKA

MFE 1305 Inkoppling: Skjut slidströmställaren framåt och tryck sedan ned dess främre del för låsning. In-/urkoppling

Urkoppling: tryck strömbrytaren nedåt i det bakre läget. Strömbrytaren går automatiskt tillbaka i 0-läget. Dammutsug SVENSKA Koppla endast lämpling dammutsug till maskinen. Vrid och tryck sugslangstosen fast i adaptern. Anslut andra slangändan till en lämplig dammsugare. Vi rekommenderar industridammsugare med hög effekt. Dessa kan suga upp stora mängder stendamm och dessutom kan maskinen anslutas direkt till sugarens uttag. När maskinen kopplas till, startar sugaren automatiskt.

MFE 1305 Drag ut stickkontakt från eluttaget innan arbete utföres på maskinen. Byte av diamantskiva Demontage

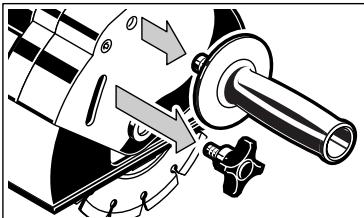

1. Skruva bort stödhandtaget och stjärnratten.

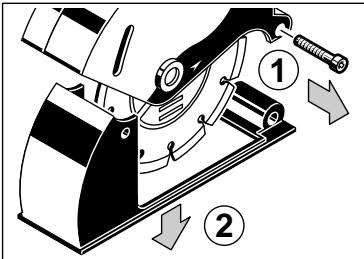

2. Skruva ut infästningsskruv och drag ut stödbordet.

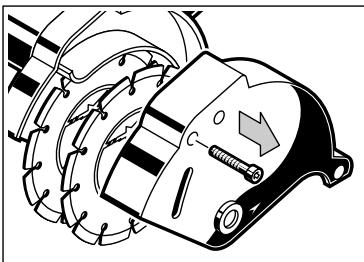

3. Skruva ut infästningsskruv och tag av

4. Spärra arbetsspindeln genom att trycka på

spindellåsningen. Skruva bort flänsmuttern med tvåhåls mutterdragare.

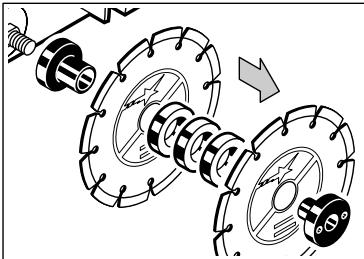

5. Drag av diamantskiva och distansbrickor

från spännfläns. Montage

1. Tryck in spindellåsning sätt upp nya diamantskivor, distansbrickor och dra fast låsmutter med hjälpav nyckeln.

Med distansbrickorna mellan diamantskivorna bestämmer man önskad spårbredd. OBS! Pil, på diamantskiva, som visar rotationsriktning måste överensstämma med pilen på skyddskåpslock. Använd allt efter material lämplig diamantskiva. Inställning av skärdjupet sker med låsskruv. Genom att låsa fast stödbord mot skyddskåpslocket. MFE 1305 Inställning av spårbredden

diamantskivorna och resten under låsmuttern.

3. Återmontera maskinen.

Skärdjup inställning

Arbetsanvisningar Lossa på låsskruv och skjut stödbord i önskad läge. Drag åt låsskruv. Tänk på att skärdjupet minskar när diamantskivorna är slitna. Ställ skärdjupet något djupare för eventuella ojämnheter som kan uppstå i frässpårets botten efter bortbrytningav materialet.

Maskinen får vid bearbetning av sten endast användas för torrkapning. Se upp för dolda el-, gas- och vattenledningar. Kontrollera arbetsområdet t ex med en metalldetektor.

1. Välj önskat skärdjup och skärbredd.

3. Sätt främre kanten av stödbordet mot väggen/mur och tryck maskinen sakta emot den

tills hela stödbordetligger an.

4. Starta fräsning: dragmaskinen, hållande

med båda händer, i pilens riktning (se bild) endast i rak linje. Använd alltid stödhandtag. Vid fräsning i hårda material, pendla lätt (höger vänster) så håller diamantskivorna längre.

5. Vid avslutad spårfräsning lyft upp maskinen

och stäng av därefter. Se upp, verktygsspindeln roterar en stund efter det maskinen frånkopplats. Maskinen får inte läggas ned förrän den stannat helt. Kapskivorna blir under arbetet mycket heta; berör dem inte innan de svalnat.

6. Bryt loss kvarstående spårmassa med brytmejsel.

MFE 1305 Efterskärpning av sliten diamantskiva (kännetecknas av yvig gnistregn) genom några skär i porös material (ex.puts). Vid fräsning i betong och hårda tegel och speciellt vid stort skärdjup rekommenderar att endast använda en diamantkapskiva. I annat fall överbelastas maskinen och motorskyddet löser ut. Fräsning i tegel underlättas om teglen före bearbetning fuktas med svamp eller pensel. Tips Utlöser lastberoende motorskyddet ofta kan orsaken vara att bearbetat material är svårhanterbart t ex fuktigt eller särskilt hårt. Reducera i detta fall skärdjupet eller använd diamantkapskiva. Vid fräsning med endast en skiva rekommenderar vi att använda kanten mellan sprängskyddet och stödbordet för pejling. Montera härför en distansbricka mellan spännflänsen och diamantkapskivan (övriga distansbrickor mellan diamantkapskivan och flänsmuttern). För att underlätta arbetet kan även en styrlist fästas på väggen. Service Håll alltid maskinen och ventilationsöppningarna rena. Använd endast AEG tillbehör och reservdelar. Byggdelar vars utbyte ej beskrives utväxlas bäst av AEG auktoriserad serviceverkstad (beakta broschyrer Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden. Tillbehör Ett urval av tillbehör på sidorna 2. Ytterligare tillbehör finns med beställningsnummer i vår katalog. SVENSKA
