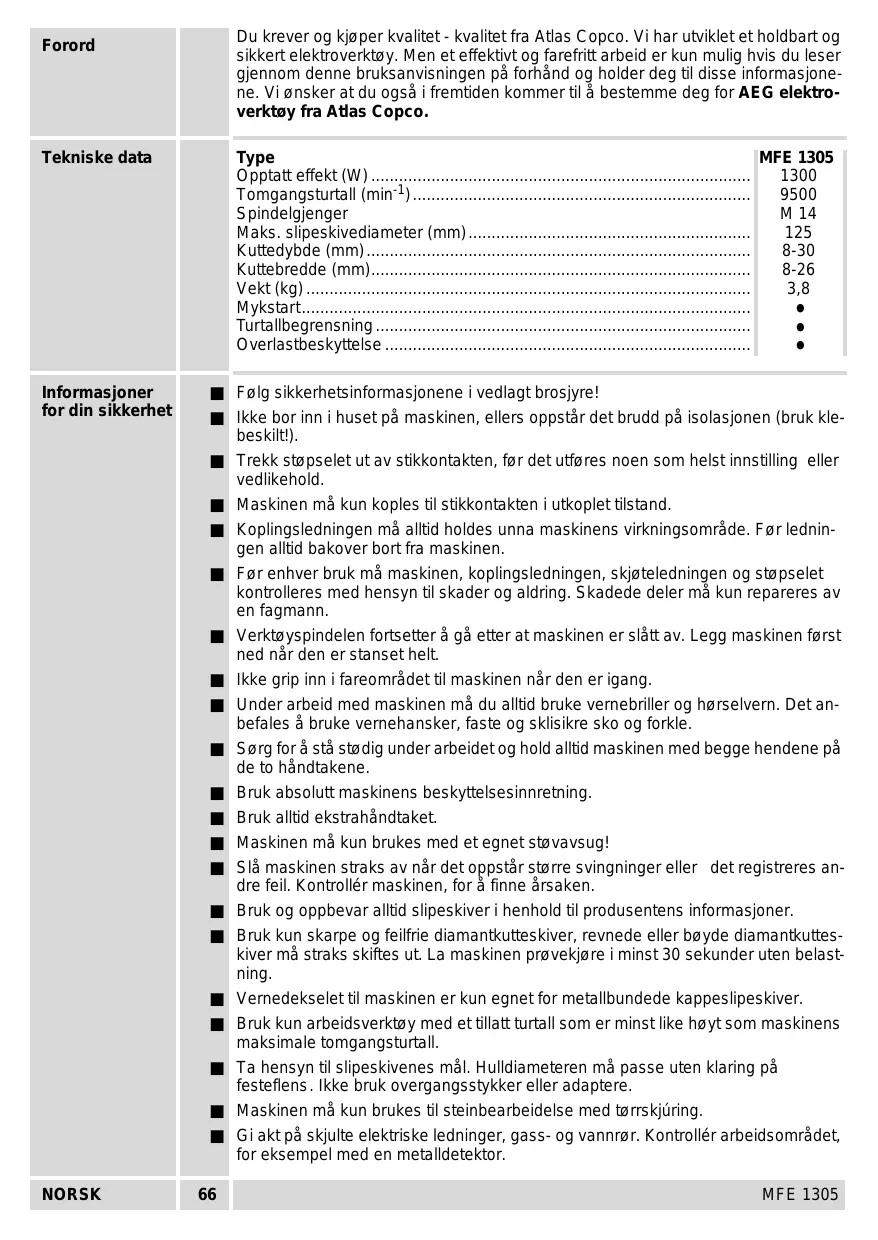

MFE 1305 Du krever og kjøper kvalitet - kvalitet fra Atlas Copco. Vi har utviklet et holdbart og sikkert elektroverktøy. Men et effektivt og farefritt arbeid er kun mulig hvis du leser gjennom denne bruksanvisningen på forhånd og holder deg til disse informasjonene. Vi ønsker at du også i fremtiden kommer til å bestemme deg for AEG elektroverktøy fra Atlas Copco. Forord Tekniske data Type MFE 1305 Opptatt effekt (W) ..................................................................................

Informasjoner for din sikkerhet ■ Følg sikkerhetsinformasjonene i vedlagt brosjyre! ■ Ikke bor inn i huset på maskinen, ellers oppstår det brudd på isolasjonen (bruk klebeskilt!). ■ Trekk støpselet ut av stikkontakten, før det utføres noen som helst innstilling eller vedlikehold. ■ Maskinen må kun koples til stikkontakten i utkoplet tilstand. ■ Koplingsledningen må alltid holdes unna maskinens virkningsområde. Før ledningen alltid bakover bort fra maskinen. ■ Før enhver bruk må maskinen, koplingsledningen, skjøteledningen og støpselet kontrolleres med hensyn til skader og aldring. Skadede deler må kun repareres av en fagmann. ■ Verktøyspindelen fortsetter å gå etter at maskinen er slått av. Legg maskinen først ned når den er stanset helt. ■ Ikke grip inn i fareområdet til maskinen når den er igang. ■ Under arbeid med maskinen må du alltid bruke vernebriller og hørselvern. Det anbefales å bruke vernehansker, faste og sklisikre sko og forkle. ■ Sørg for å stå stødig under arbeidet og hold alltid maskinen med begge hendene på de to håndtakene. ■ Bruk absolutt maskinens beskyttelsesinnretning. ■ Bruk alltid ekstrahåndtaket. ■ Maskinen må kun brukes med et egnet støvavsug! ■ Slå maskinen straks av når det oppstår større svingninger eller det registreres andre feil. Kontrollér maskinen, for å finne årsaken. ■ Bruk og oppbevar alltid slipeskiver i henhold til produsentens informasjoner. ■ Bruk kun skarpe og feilfrie diamantkutteskiver, revnede eller bøyde diamantkutteskiver må straks skiftes ut. La maskinen prøvekjøre i minst 30 sekunder uten belastning. ■ Vernedekselet til maskinen er kun egnet for metallbundede kappeslipeskiver. ■ Bruk kun arbeidsverktøy med et tillatt turtall som er minst like høyt som maskinens maksimale tomgangsturtall. ■ Ta hensyn til slipeskivenes mål. Hulldiameteren må passe uten klaring på festeflens. Ikke bruk overgangsstykker eller adaptere. ■ Maskinen må kun brukes til steinbearbeidelse med tørrskjúring. ■ Gi akt på skjulte elektriske ledninger, gass- og vannrør. Kontrollér arbeidsområdet, for eksempel med en metalldetektor. NORSK

MFE 1305 Måleverdier funnet i samsvar med EN 50 144. Det A-bedømte lydnivået til maskinen er: Lydtrykknivå = 92 dB (A). Lydstyrkenivå = 105 dB (A). Bruk hørselvern! Lydverdier Hånd-arm vibrasjonen er typisk lavere enn 2,5 m/s2. Vibrasjonsmåleverdier Bruk Murnotfresen freser med to parallellgående diamantkutteskiver inn lednings- og kabelslisser (murnoter) i enhver type murverk. Ved montering av kun en diamantkutteskive kan murnotfresen brukes til kapping av deler av betong hhv. abrasivt materiale (f. eks. kalksandstein). Denne maskinen må kun brukes som beskrevet på formålsmessig måte. Nettkopling Maskinen må kun koples til enfas-vekselstrøm og kun til den nettspenningen som er oppgitt på typeskiltet. Kan også koples til stikkontakter uten jording, fordi den har en verneisolasjon som oppfyller kravene i DIN 57 740/VDE 0740 hhv. CEE 20. Radiostøydempingen tilsvarer Europanorm EN 55014. Elektronikk Elektronikken regulerer turtallet ved økende belastning. Ved lengre tids overbelastning kopler elektronikken ned til redusert turtall. Maskinen går langsomt videre til avkjøling av motorviklingen. Etter utkopling og ny innkopling kan det arbeides videre med maskinen i nominelt lastområde. Varigheten til avkjølingsfasen er avhengig av graden på overbelastningen. Under innvirkning av ekstreme elektromagnetiske forstyrrelser utenfra, kan det i enkelte tilfeller oppstå forbigående turtallendringer. Mykstart Den elektroniske mykstarten øker maskinens og drevets levetid, innkoplingsstrømmen reduseres med ca. 50%. Maskinen må derfor først belastes 2 sek. etter innkopling. NORSK

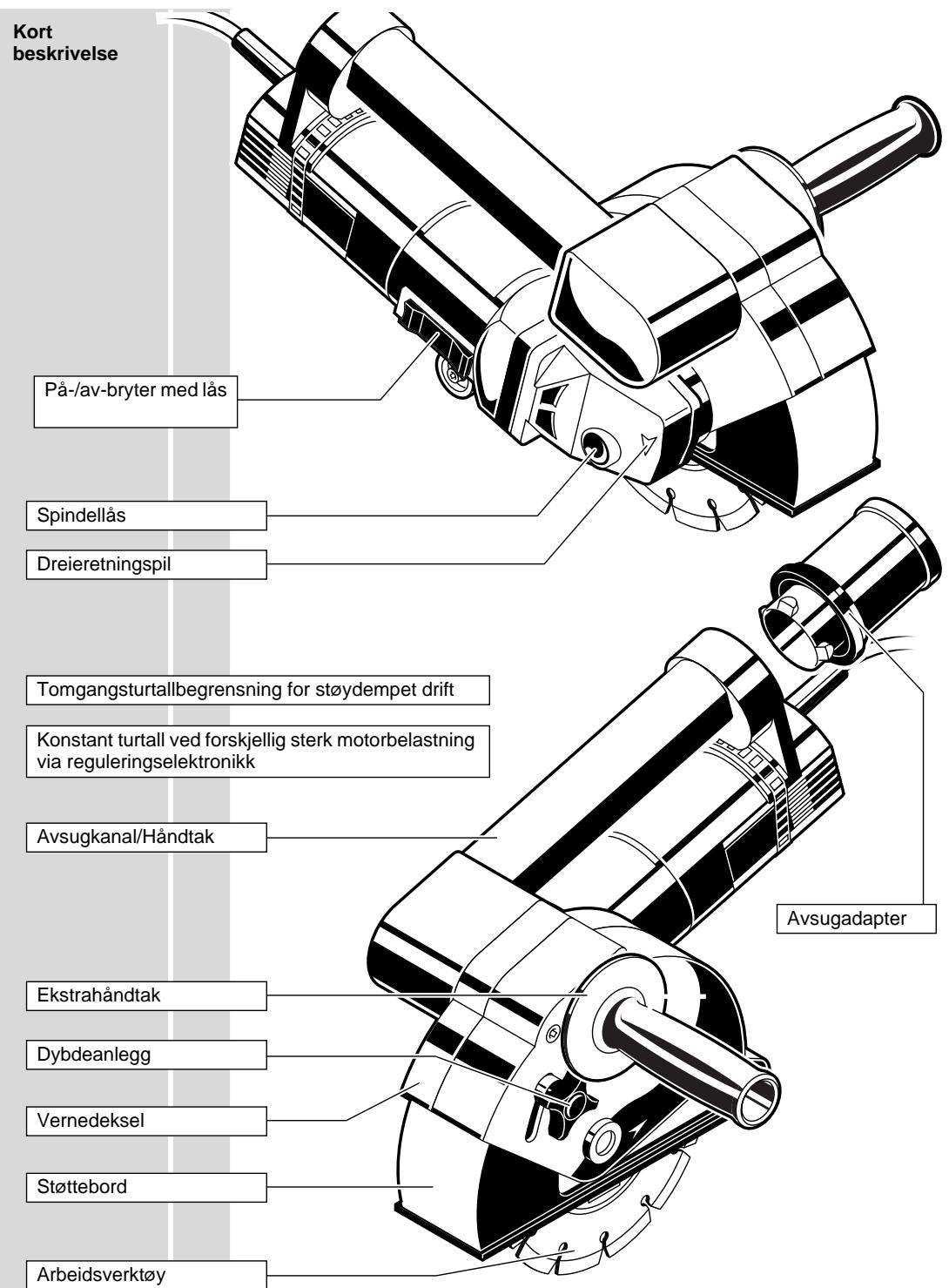

MFE 1305 Kort beskrivelse På-/av-bryter med lås Spindellås Dreieretningspil Tomgangsturtallbegrensning for støydempet drift Konstant turtall ved forskjellig sterk motorbelastning via reguleringselektronikk Avsugkanal/Håndtak Avsugadapter Ekstrahåndtak Dybdeanlegg Vernedeksel Støttebord Arbeidsverktøy Endringer: Tekst, bilde og data tilsvarer den tekniske utvikling da denne informasjonen ble trykt. Vi forbeholder oss retten til å endre våre produkter i samsvar med videreutviklingen. NORSK

MFE 1305 Innkopling: Skyv skyvebryteren fremover og trykk nedover i fremre område til låsing. Inn-/utkopling

Utkopling: Skyvebryteren trykkes ned i bakre område. Bryteren går automatisk tilbake til 0-stilling. Støvavsug NORSK Maskinen må kun brukes med et egnet støvavsug! Skyv sugeslangestussen dreiende inn i adapteren til den sitter fast. Den andre enden på sugeslangen koples til en støvsuger som er egnet til støvavsug. Det anbefales å bruke ytelsessterke industristøvsugere. Disse egner seg til innsuging av store mengder steinstøv og gjør det mulig å kople maskinen direkte til stikkontakten til støvsugeren. Når maskinen slås på starter støvsugeren automatisk.

MFE 1305 Før alle arbeider utføres på maskinen må støpselet trekkes ut av stikkontakten. Skifte diamantkutteskiver Demontering

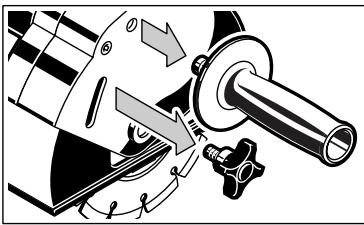

1. Skru av ekstrahåndtaket og stjernegrepet.

2. Skru ut skruen og ta av støttebordet.

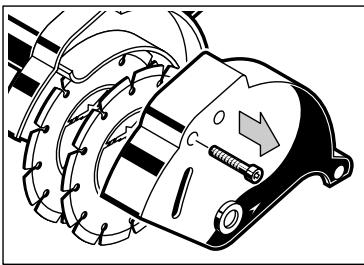

3. Skru ut skruen og ta av vernedekselet.

4. Lås arbeidsspindelen ved å trykke på spindellåsen. Åpne flensmutteren med hakemuttertrekkeren og ta av.

5. Trekk diamantkutteskiven og distanseskiven av fra spennflensen.

Montering 1. Montér nye diamantkutteskiver sammen med distanseskivene og trekk flensmutteren til med en hake-muttertrekker (trykk spindellåsen for å holde mot).

Kuttebredden bestemmes av antall distanseskiver mellom diamantkutteskivene. Pilen på diamantkutteskiven må stemme overens med pilen på vernedekselet (løperetning). Bruk egnede diamantkutteskiver, avhengig av type murverk. Montér vernedeksel og støttebord og fiksér kuttedybden med stjernegrepet. MFE 1305 Innstille kuttebredden

Kuttebredden bestemmes av antall distanseskiver mellom diamantkutteskivene. 1 Distanseskive 2 Distanseskiver 3 Distanseskiver 4 Distanseskiver 5 Distanseskiver 6 Distanseskiver = ca. = ca. = ca. = ca. = ca. = ca. 8,0 mm 11,5 mm 15,0 mm 18,5 mm 22,0 mm 25,5 mm

1. Demontere diamantkutteskiver (se ovenstående).

3. Sett maskinen sammen igjen (se ovenstående).

Arbeidshenvisninger Løs stjernegrepet litt og forskyv støttebordet tilsvarende. Trekk stjernegrepet fast igjen. Kuttedybden reduseres med økende slitasje av diamantkutteskiven. For å utlikne unøyaktigheter ved avbrekking av resten av kanten velges en større kuttedybde.

1. Forhåndsinnstill kuttedybde og kuttebredde.

3. Sett maskinen med fremre kant til støttebordet på murverket og før langsomt inn til støttebordet ligger plant på.

Bruk alltid ekstrahåndtaket. Under fresing av harde materialer må man pendle svakt frem og tilbake, slik holder diamantkutteskiven seg skarp i lengre tid.

5. Ved enden av den freste murnoten må maskinen svinges ut og først deretter slås av.

Verktøyspindelen fortsetter å gå etter at maskinen er slått av. Legg maskinen først ned når den er stanset helt. Kutteskivene blir svúrt varme under arbeidet, ikke berør disse før de er avkjølt.

6. Sett ned maskinen og fjern resten av kanten med brekkeverktøy.
