MFE 1305 Usted exige lo mejor, y ha optado por una calidad profesional - de Atlas Copco. Utilice correctamente su nueva herramienta eléctrica. Está fabricada con todo cuidado, pero primero debe leer las siguientes instrucciones. Una herramienta eléctrica sólo ofrece su mejor rendimiento cuando se maneja adecuadamente. Herramientas Eléctricas AEG de Atlas Copco. Introducción Tipo MFE 1305 Potencia nominal (W) ...................................................................................

Consejos de seguridad ESPAÑOL ■ ¡Preste atención a las instrucciones de seguridad del libro adjunto! ■ No taladre la carcasa del motor, ya que se podría dañar el doble aislamiento (utilizar adhesivos). ■ Antes de cualquier manipulación en el aparato extraer el enchufe de la toma de corriente. ■ Enchufe la máquina a la red solamente en posición desconectada. ■ Mantenga siempre el cable separado del radio de acción de la máquina. Lleve siempre el cable detrás de usted. ■ Antes de empezar a trabajar, compruebe si está dañada la máquina, el cable o el enchufe, o si el material presenta fatiga. Las reparaciones sólo se llevarán a cabo por Agentes de Servicio autorizados. ■ El eje de la herramienta se mantiene en marcha por inercia después de desconectar el aparato. Permita que se pare la máquina antes de ponerla sobre una superficie. ■ No acceda nunca a la zona de peligro de la máquina cuando esté funcionando. ■ Utilice siempre protectores auditivos y gafas de seguridad cuando trabaje con esta máquina. También se recomienda usar guantes de seguridad, un delantal de cuero, así como un calzado de seguridad no deslizante. ■ Mantenga siempre una posición firme y estable con las piernas y sujete la máquina con las dos manos. ■ Usar siempre las piezas de protección de la máquina. ■ Use siempre la empuñadura auxiliar. ■ Use sólo la máquina con un aspirador de polvo adecuado! ■ Desconectar inmediatamente el aparato al presentarse vibraciones fuertes u otras anomalías. Examine la máquina para determinar las posibles causas. ■ Utilice y guarde siempre los discos de amolar según las indicaciones del fabricante. ■ Usar sólo discos de corte de diamante que estén afilados y en perfecto estado. Cambiar los discos de corte de diamante inmediatamente si tienen fisuras o están deformados. Dejarlo funcionar sin carga durante 30 segundos, como mínimo, para comprobarlo. ■ La caperuza protectora de la máquina sólo es adecuada para discos de corte con soporte metálico. ■ Utilice solamente útiles cuya velocidad permitida sea como mínimo tan alta como la velocidad en vacío más alta de la máquina. ■ Considerar las dimensiones de los discos de amolar\lijadores. El diámetro del orificio debe ajustar sin holgura en la brida de apoyo. No emplear piezas de reducción o adaptadores. ■ El aparato debe utilizarse solamente para trabajar y tronzar piedra en seco. ■ Tenga cuidado con los conductores eléctricos, tuberías de gas y agua que pudieran encontrarse ocultos. Inspeccionar la zona de trabajo, por ejemplo con un detector de metales.

MFE 1305 Nivel sonoro medido Determinación de los valores de medición según norma EN 50 144. En condiciones normales, los niveles sonoros ponderadas de la herramienta son: Nivel de presión acústica = 92 dB (A). Nivel de potencia acústica = 105 dB (A). ¡Utilice protectores auditivos! La vibratión en la mano del operario es normalmente menor de 2,5 m/s2. Valor medido de vibración Utilización La rozadora corta rozas para cables y tubos en cualquier tipo de mampostería con dos discos de corte de diamante que funcionan paralelos entre sí. Si sólo está instalado un disco de corte apropiado, la rozadora se puede usar para cortar trozos de hormigón o material abrasivo, por ejemplo piedra arenisca, mármol. No utilice este producto para ninguna otra aplicación que no sea su uso normal. Conexión eléctrica Conecte sólo a corriente alterna monofásica y sólo a la tensión indicada en la placa de características. También se puede conectar a una base de enchufe sin toma de tierra, ya que la máquina posee un aislamiento según norma DIN 57 740/VDE 0740 y CEE 20. La protección antiparasitaria corresponde a la norma europea EN 55014. Electrónica La velocidad de rotación se ajusta electrónicamente cuando aumenta la carga. En caso de un período más largo de sobrecarga, la velocidad disminuye electrónicamente. La máquina continúa funcionando a bajas revoluciones para enfriar el devanado del motor. Después de refrigerarse convenientemente, desconecte y conecte nuevamente. La máquina se puede usar a la carga nominal. La duración del período de enfriamiento depende del grado de sobrecarga. Bajo el efecto de interferencias electromagnéticas extremas del exterior, en algunos casos podrían surgir variaciones temporales en la velocidad de rotación. Arranque suave El arranque suave electrónico prolongará la vida tanto del motor como de los engranajes. Solicitar por ello la máquina no antes de haber transcurrido unos 2 s. ESPAÑOL

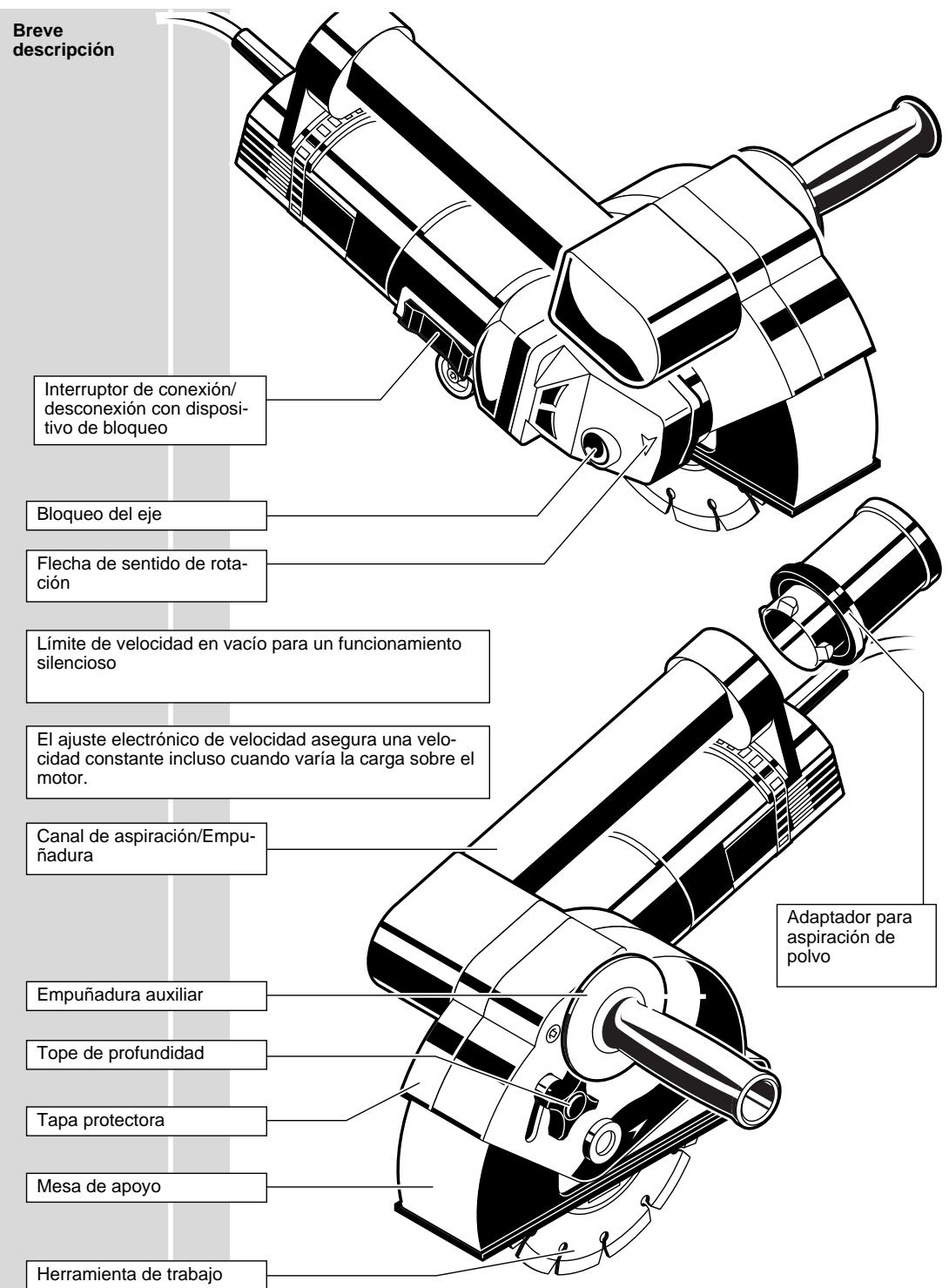

MFE 1305 Breve descripción Interruptor de conexión/ desconexión con dispositivo de bloqueo Bloqueo del eje Flecha de sentido de rotación Límite de velocidad en vacío para un funcionamiento silencioso El ajuste electrónico de velocidad asegura una velocidad constante incluso cuando varía la carga sobre el motor. Canal de aspiración/Empuñadura Adaptador para aspiración de polvo Empuñadura auxiliar Tope de profundidad Tapa protectora Mesa de apoyo Herramienta de trabajo Modificaciones: El texto, los diagramas y los datos son correctos en el momento de imprimir este manual. En interés de la mejora continua de nuestros productos, las especificaciones técnicas están sujetas a modificación sin previo aviso. ESPAÑOL

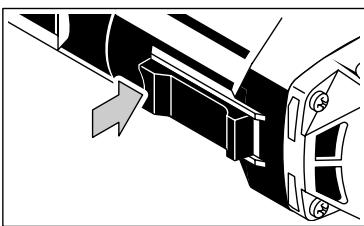

MFE 1305 Conexión: deslizar el interruptor hacia adelante y presionarlo hacia abajo por la parte delantera para enclavarlo. Conexión y desconexión

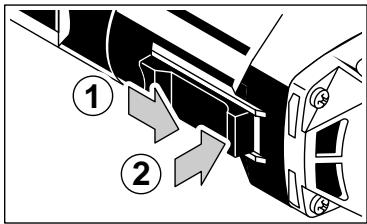

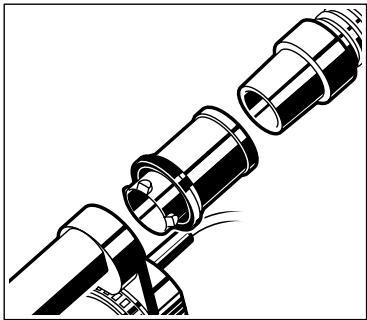

Desconexión: Para desbloquear, presione la parte posterior del interruptor deslizante. El interruptor se moverá automáticamente a la posición „0“. Aspiración del polvo ESPAÑOL Use sólo la máquina con un aspirador de polvo adecuado! Inserte el conector de la manguera de aspiración en el adaptador hasta que asiente firmemente. Conecte el otro extremo de la manguera a un aspirador que sea adecuado para absorber polvo. Se recomienda la utilización de aspiradores industriales de alto rendimiento. Estos permiten la extracción de grandes cantidades de polvo de piedra, pudiendo conectar además la máquina directamente a la toma de corriente del aspirador. Al conectar la máquina, el aspirador se pone en marcha automáticamente.

MFE 1305 Desconecte siempre el enchufe antes de llevar a cabo cualquier trabajo en la máquina. Cambio de los discos de corte de diamante Desmontaje

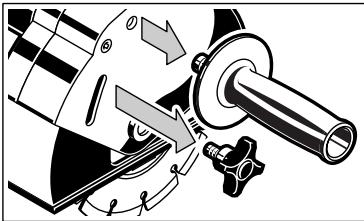

1. Desenroscar la empuñadura adicional y la empuñadura de estrella.

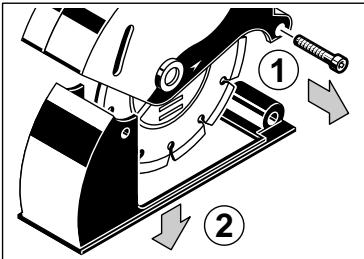

2. Desmontar el tornillo y quitar el trineo-guía hacia abajo.

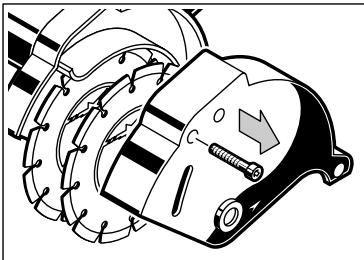

3. Desmontar el tornillo y quitar la caperuza de

4. Retener el husillo de trabajo presionando el

bloqueador del husillo. Aflojar la tuerca de la brida con una llave de dos pivotes y retirarla.

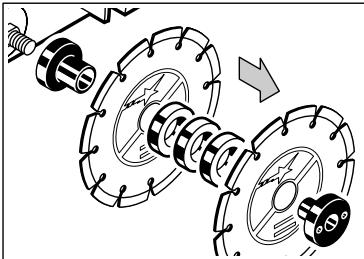

5. Extraer discos de diamante y anillos de distancia y brida interior.

1. Montar los nuevos discos de diamante junto con los anillos de distancia y la brida exterior

y apretar conjuntamente mediante la llave de tetones. Accionar el botón de bloqueo del eje para facilitar el cambio.

El número de arandelas espaciadoras entre los discos de corte de diamante determina la anchura de corte. La flecha en los discos de corte de diamante deben coincidir con la flecha en la caperuza protectora-sentido de rotación. Utilizar los discos de diamante adecuados dependiendo del tipo de material hormigón. Montar la caperuza protectora y el trineo guía. Ajuste la profundidad de corte con el mando estrillo. MFE 1305 Ajuste de la anchura de corte

El número de arandelas espaciadoras entre los discos de corte de diamante determina la anchura de corte. 1 Anillo de distancia 2 Anillos de distancia 3 Anillos de distancia 4 Anillos de distancia 5 Anillos de distancia 6 Anillos de distancia = aprox. = aprox. = aprox. = aprox. = aprox. = aprox. 8,0 mm 11,5 mm 15,0 mm 18,5 mm 22,0 mm 25,5 mm

1. Desmonte los discos de corte de diamante (ver

información anterior).

2. Ponga el correspondiente número de arandelas distanciadoras entre los discos de corte

y la tuerca de brida.

3. Vuelva a montar la herramienta (ver información anterior).

Ajuste de la profundidad de corte

Sugerencias para trabajar

Aflojar mando estrillado y ajustar trineo guía. Enroscar fuertemente el mando estrillado. La profundidad de corte se reduce a medida que se desgastan los discos de corte de diamante. Para evitar que el fondo de la roza sea irregular, ajuste una profundidad de corte ligeramente mayor.

El aparato debe utilizarse solamente para trabajar y tronzar piedra en seco. Tenga cuidado con los conductores eléctricos, tuberías de gas y agua que pudieran encontrarse ocultos. Inspeccionar la zona de trabajo, por ejemplo con un detector de metales. Preajustar la profundidad y la anchura de corte. Conecte la máquina. Inclinar la parte frontal del trineo-guía sobre el material, bajando la máquina hasta que el trineo guía se apoye completamente sobre la superficie. Corte la roza en mampostería tirando de la máquina hacia usted (en la dirección de la flecha en la ilustración), guiando la rozadora con ambas manos. Corte sólo líneas rectas - cortes curvos no son posibles. Use siempre la empuñadura auxiliar. Cuando corte material duro, balancee la máquina ligeramente hacia adelante y hacia atrás en el corte; de este modo los discos de corte de diamante permanecerán afilados más tiempo. Cuando llegue al final de la roza que está cortando, levante la máquina primero y desconecte después. El eje de la herramienta se mantiene en marcha por inercia después de desconectar el aparato. Permita que se pare la máquina antes de ponerla sobre una superficie. Los discos tronzadores se ponen muy calientes al trabajar con ellos, por lo que debe esperarse a que se enfríen suficientemente, antes de tocarlos. Ponga la máquina a un lado y vacía el relleno restante con el cincel. MFE 1305 Los discos de corte de diamante desgastados se reconocen por el gran número de chispas que saltan durante el trabajo, y se pueden afilar haciendo diversos cortes en material abrasivo (por ejemplo yeso). Trabajando en hormigón y ladrillo duro se aconseja, especialmente haciendo rozas de gran profundidad, utilizar unicamente un disco de diamante, de lo contrario, el motor se sobrecarga y se apaga. El ladrillo se corta más fácilmente si se moja previamente con una brocha. Si la protección térmica se activa frecuentemente durante el trabajo, ello puede deberse a que el material opone gran resistencia, p. ej. por estar húmedo o ser excesivamente duro. Disminuir en este caso la profundidad de corte, o trabajar con un disco tronzador diamantado. Trabajando con solamente un disco se aconseja utilizar el lateral de la caperuza y el trineo guía como guía de corte. Para ello se tiene que montar un anillo de distancia entre la brida interior y el disco de diamante. El resto de los anillos se deben montar entre el disco de diamante y la brida exterior. Consejos Servicio Mantener siempre limpias las ventanas de refrigeración. Solo se deben utilizar accesorios y piezas de repuestos AEG. Piezas cuyo recambio no está descrito en las instrucciones de uso, deben sustituirse en un centro de asistencia técnica AEG (Consulte el folleto Garantia/Direcciones de Centros de Asistencia Técnica). En caso necesario, puede solicitar un despiece de la herramienta. Por favor indique el número de impreso de diez dígitos así como el tipo de máquina impreso en la etiqueta y pida el despiece a su centro de asistencia técnica o directamente a: Atlas Copco Electric Tools GmbH, Postfach 320, D 71361 Winnenden. Accesorios Por favor consulte en la página 2 la gama de accesorios. En nuestros catálogos encontrará más accesorios con sus números de referencia. ESPAÑOL
