KÄYTTÖOHJE MFE 1305 AEG

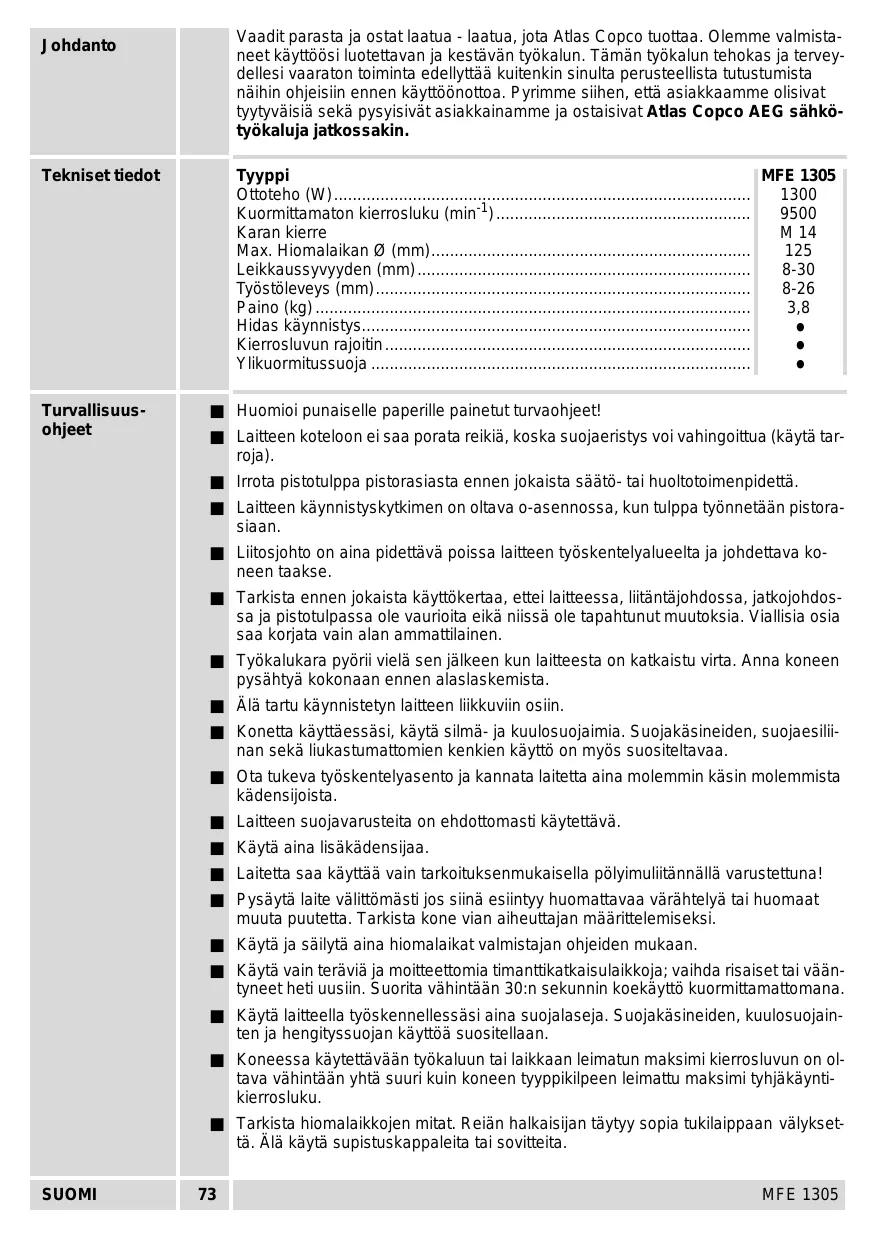

MFE 1305 Vaadit parasta ja ostat laatua - laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi luotettavan ja kestävän työkalun. Tämän työkalun tehokas ja terveydellesi vaaraton toiminta edellyttää kuitenkin sinulta perusteellista tutustumista näihin ohjeisiin ennen käyttöönottoa. Pyrimme siihen, että asiakkaamme olisivat tyytyväisiä sekä pysyisivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkötyökaluja jatkossakin. Johdanto Tekniset tiedot Tyyppi MFE 1305 Ottoteho (W) ..........................................................................................

Turvallisuusohjeet ■ Huomioi punaiselle paperille painetut turvaohjeet! ■ Laitteen koteloon ei saa porata reikiä, koska suojaeristys voi vahingoittua (käytä tarroja). ■ Irrota pistotulppa pistorasiasta ennen jokaista säätö- tai huoltotoimenpidettä. ■ Laitteen käynnistyskytkimen on oltava o-asennossa, kun tulppa työnnetään pistorasiaan. ■ Liitosjohto on aina pidettävä poissa laitteen työskentelyalueelta ja johdettava koneen taakse. ■ Tarkista ennen jokaista käyttökertaa, ettei laitteessa, liitäntäjohdossa, jatkojohdossa ja pistotulpassa ole vaurioita eikä niissä ole tapahtunut muutoksia. Viallisia osia saa korjata vain alan ammattilainen. ■ Työkalukara pyörii vielä sen jälkeen kun laitteesta on katkaistu virta. Anna koneen pysähtyä kokonaan ennen alaslaskemista. ■ Älä tartu käynnistetyn laitteen liikkuviin osiin. ■ Konetta käyttäessäsi, käytä silmä- ja kuulosuojaimia. Suojakäsineiden, suojaesiliinan sekä liukastumattomien kenkien käyttö on myös suositeltavaa. ■ Ota tukeva työskentelyasento ja kannata laitetta aina molemmin käsin molemmista kädensijoista. ■ Laitteen suojavarusteita on ehdottomasti käytettävä. ■ Käytä aina lisäkädensijaa. ■ Laitetta saa käyttää vain tarkoituksenmukaisella pölyimuliitännällä varustettuna! ■ Pysäytä laite välittömästi jos siinä esiintyy huomattavaa värähtelyä tai huomaat muuta puutetta. Tarkista kone vian aiheuttajan määrittelemiseksi. ■ Käytä ja säilytä aina hiomalaikat valmistajan ohjeiden mukaan. ■ Käytä vain teräviä ja moitteettomia timanttikatkaisulaikkoja; vaihda risaiset tai vääntyneet heti uusiin. Suorita vähintään 30:n sekunnin koekäyttö kuormittamattomana. ■ Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, kuulosuojainten ja hengityssuojan käyttöä suositellaan. ■ Koneessa käytettävään työkaluun tai laikkaan leimatun maksimi kierrosluvun on oltava vähintään yhtä suuri kuin koneen tyyppikilpeen leimattu maksimi tyhjäkäyntikierrosluku. ■ Tarkista hiomalaikkojen mitat. Reiän halkaisijan täytyy sopia tukilaippaan välyksettä. Älä käytä supistuskappaleita tai sovitteita. SUOMI

MFE 1305 ■ Laitetta saa käyttää vain kuivaleikkaukseen kiviainestyöstössä. ■ Varo piilossa olevia sähköjohtimia, kaasu- ja vesiputkia. Tarkista työalue esim. metallinilmaisimella. Mitattu melutaso Mitta-arvot määritetty EN 50 144 mukaan. Yleensä työkalun A-luokan melutaso: Melutaso = 92 dB (A). Äänenvoimakkuus = 105 dB (A). Käytä kuulosuojaimia! Käsivarren tärinä on tyypillisesti alle 2,5 m/s2. Tärinätaso Käyttö Uraleikkuri leikkaa kahden rinnakkaisen timanttikatkaisulaikan avulla johto ja kaapeliupotusaukot (seinäurat) kaikenlaisiin kiviseinärakenteisiin. Mikäli laitteeseen asennetaan vain yksi timanttikatkaisulaikka, voidaan leikkuria käyttää betoni- tai hioma- ainemateriaalien (esim. kalkkihiekkakiven) katkaisuun. Äla käytä tuotettaa ohjeiden vastaisesti. Verkkoliitäntä Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan. Elektroniikka Kuormituksen kasvaessa, pyörimisnopeuden säätö tapahtuu elektronisesti. Ylikuormituksen jatkuessa pidempään, elektroninen ohjausjärjestelmä hidastaa pyörimisnopeuden. Sammuttamisen ja uudelleen käynnistämisen jälkeen, kone toimi normaaliteholla. Jäähtymisajan pituus on riippuvainen ylikuormitusasteesta. Ulkopuoliset, erittäin voimakkaat sähkömagneettiset häiriöt saattavat poikkeustapauksissa aiheuttaa tilapäisiä muutoksia pyörimisnopeudessa. Hidas käynnistys Elektroninen hidaskäynnistys pidentää moottorin ja vaihteiston käyttöikää. Kuormita kone siksi vasta kaksi sekuntia käynnistyksen jälkeen. SUOMI

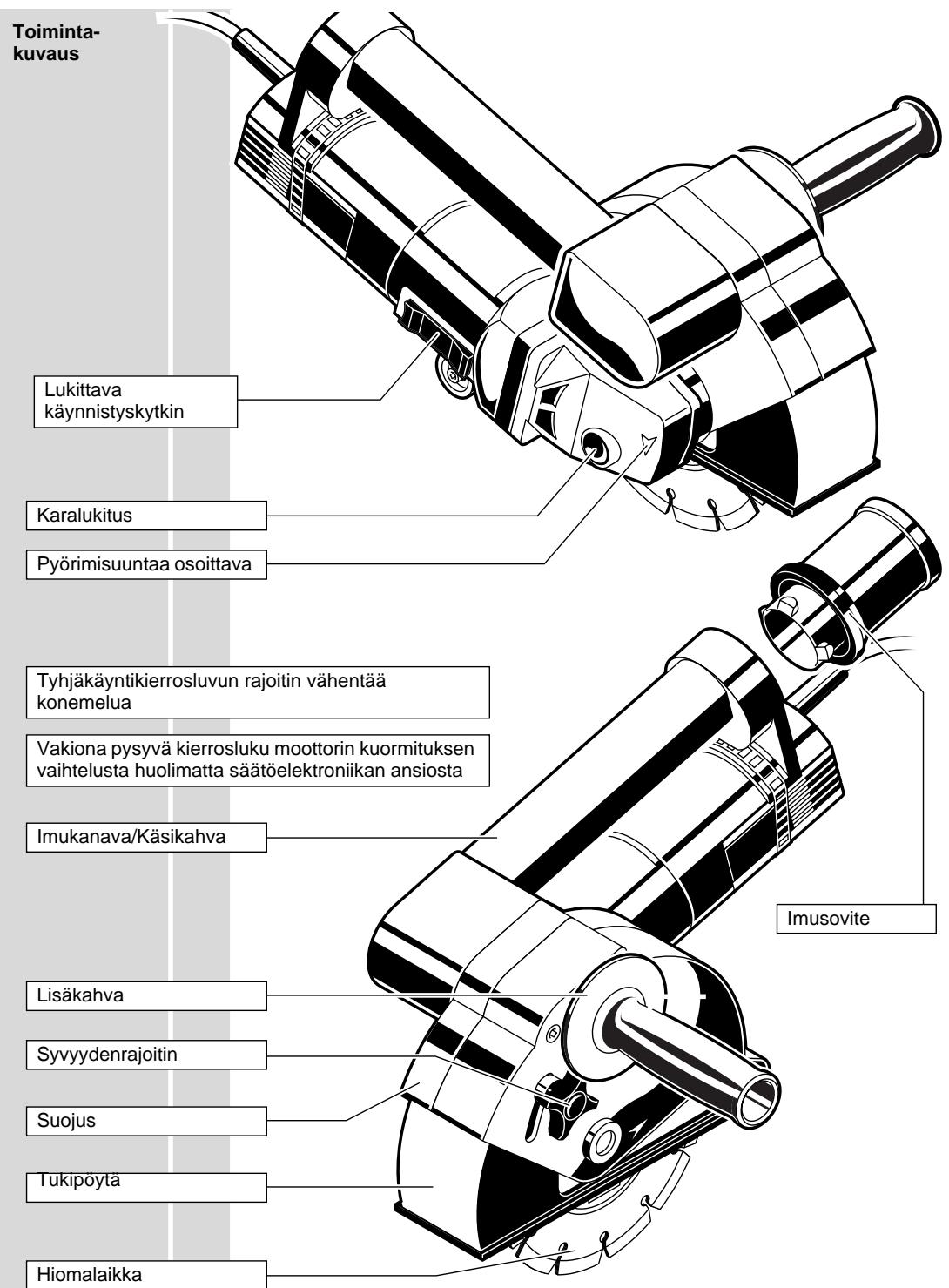

MFE 1305 Toimintakuvaus Lukittava käynnistyskytkin Karalukitus Pyörimisuuntaa osoittava Tyhjäkäyntikierrosluvun rajoitin vähentää konemelua Vakiona pysyvä kierrosluku moottorin kuormituksen vaihtelusta huolimatta säätöelektroniikan ansiosta Imukanava/Käsikahva Imusovite Lisäkahva Syvyydenrajoitin Suojus Tukipöytä Hiomalaikka Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään. SUOMI

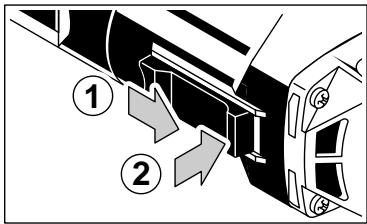

MFE 1305 Käynnistys: Työnnä liukukytkin eteen ja lukitse painamalla se alaspäin etuasennossa. Käynnistyskytkin

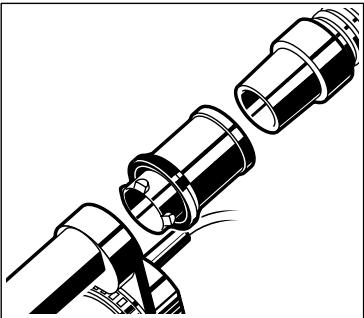

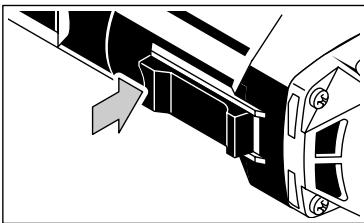

Pysäytys: Painikkeen takaosa painetaan alas. Kytkin palautuu automaattisesti 0-asentoon. Pölynpoisto SUOMI Laitetta saa käyttää vain tarkoituksenmukaisella pölyimuliitännällä varustettuna! Aseta imuletkun liitinosa adapteriin niin, että se pysyy tukevasti kiinni. Kytke imuletkun toinen pää tarkoitukseen sopivaan imuriin. Suosittelemme voimakkaita teollisuusimureita. Nämä soveltuvat suuren kivipölymäärän imuroimiseen ja mahdollistavat koneen liitännän suoraan imurin pistorasiaan. Konetta käynnistettäessä käynnistyy imuri automaattisesti.

MFE 1305 Ennen laitteeseen kohdistuvia korjaus- ja huoltotöitä on pistotulppa irrotettava pistorasiasta. Timanttikat-kaisulaikkojen vaihto Purkaminen

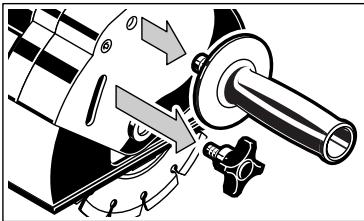

1. Kierrä irti lisäkahva ja tähtikahva.

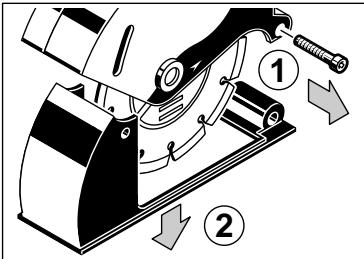

2. Irrota ruuvi ja poista aluspöytä alhaaltapäin.

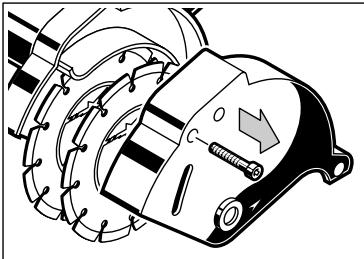

3. Irrota ruuvi ja poista suojuksen kansiosa.

4. Lukitse työkara painamalla karan lukituspainiketta. Avaa laippamutteri kaksireikäavaimella ja poista se.

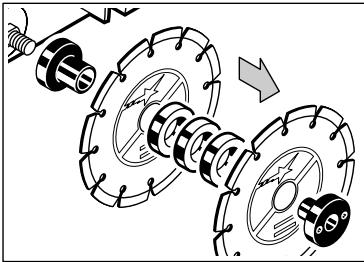

5. Vedä timanttikatkaisulaikat ja välilevyt kiinnityslaipalta pois.

1. Asenna uudet timanttikatkaisulaipat yhdessä välilevyjen kanssa paikalleen ja kiristä

laipan mutteri sopivalla avaimella (paina karalukituksesta vastaan.)

Timanttikatkaisulaikkojen välisten välilevyjen lukumäärästä riippuu leikkausleveys. Timanttikatkaisulaikan nuolen ja suojuksen kansiosan nuolen täytyy osoittaa samaan suuntaan (kulkusuunta). Käytä kiviseinälajiin sopivia timanttikatkaisulaikkoja Asenna suojuksen kansiosa ja aluspöytä paikalleen ja aseta säätönappulasta leikkaussyvyys. MFE 1305 Leikkausleveyde n säätö

Timanttikatkaisulaikkojen välisten välilevyjen lukumäärästä riippuu leikkausleveys. 1 Välilevy 2 Välilevyä 3 Välilevyä 4 Välilevyä 5 Välilevyä 6 Välilevyä = n. = n. = n. = n. = n. = n. 8,0 mm 11,5 mm 15,0 mm 18,5 mm 22,0 mm 25,5 mm

1. Timanttikatkaisulaikkojen irrotus.

2. Aseta vastaava määrä välilevyjä (katso taulukkoa) timanttikatkaisulaikkojen väliin, loput

levyt katkaisulaikan ja laipan mutterin väliin.

3. Kokoa laite jälleen.

Työstösyvyyden säätö

Työohjeita Löysää säätönappulaa hiukan ja siirrä aluspöytää vastaavasti. Kiristä säätönappula jälleen. Leikkaussyvyys pienenee timanttikatkaisulaikan kulumisen myötä. Säädä leikkaussyvyys hiukan tarvitsemaasi suuremmaksi, etteivät listan irtimuurrosta uran pohjaan jääneet epätasaisuudet häiritse.

Laitetta saa käyttää vain kuivaleikkaukseen kiviainestyöstössä. Varo piilossa olevia sähköjohtimia, kaasu- ja vesiputkia. Tarkista työalue esim. metallinilmaisimella.

1. Aseta leikkaussyvyys ja leikkausleveys.

3. Aseta laitteen aluspöydän etureuna kiviseinää vasten ja upota hitaasti kunnes aluspöytä on kokonaan kiinni pinnassa.

4. Leikka ura vetäen (nuolen suuntaan kuvan

mukaisesti), ohjaa laitetta molemmin käsin. Leikkuun on tapahduttava aina suoraviivaisesti, käyrät eivät ole mahdollisia. Käytä aina lisäkädensijaa. Kovia pintoja jyrsittäessä kevyesti edestakaisin heiluttamalla pysyy timanttikatkaisulaikka kauemmin terävänä.

5. Irrota laite leikatun uraosuuden päässä heilauttamalla ja pysäytä vasta sitten.

Työkalukara pyörii vielä sen jälkeen kun laitteesta on katkaistu virta. Anna koneen pysähtyä kokonaan ennen alaslaskemista. Katkaisulaikat kuumenevat kovasti työskentelyn aikana; älä kosketa niitä ennen kuin ne ovat jäähtyneet.

6. Laske laite kädestäsi ja poista uraan jäänyt lista irrotustaltalla.

MFE 1305 Paranna tylsyneiden timanttikatkaisulaikkojen teroitusta (tunnusomaista voimakas kipinöinti työskenneltäessä) leikkaamalla useita kertoja hioma ainemateriaaleihin (esim. rappi). Betonissa ja kovassa tiilessä, on suositeltavaa, erityisesti suurella leikkaussyvyydellä, käyttää vain yhtä timanttikatkaisulaikkaa. Muussa tapauksessa kone ylikuormittuu ja moottorisuoja laukeaa. Tiiltä on helpompi leikata, jos se etukäteen kostutetaan sienellä tai siveltimellä. Vihjeitä Jos kuormituksesta riippuvainen moottorisuoja laukeaa usein työn aikana, saattaa syynä olla poikkeuksellisen paljon tehoa vaativat materiaalit, kuten esim. kosteat tai poikkeuksellisen kovat aineet. Pienennä tässä tapauksessa leikkaussyvyyttä tai työskentele vain yhdellä timanttikatkaisulaikalla. Työskenneltäessä vain yhdellä laikalla, on suositeltavaa käyttää laikkasuojuksen kannen ja tukipöydän välistä reunaa suunta-apuna. Asenna tällöin yksi välikelaatta kiristyslaipan ja timanttikatkaisulaikan väliin (asenna loput välikelaatat timanttikatkaisulaikan ja laippamutterin väliin). Työn helpottamiseksi voit myös kiinnittää ohjainriman seinään. Huolto Pidä aina laite ja tuuletusaukot puhtaana. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala. Lisälaite Tarvikeluettelo sivulla 2. Muut lisälaitteet tilausnumeroineneen löydät luettelostamme. SUOMI
