GEBRUIKSAANWIJZING MFE 1305 AEG

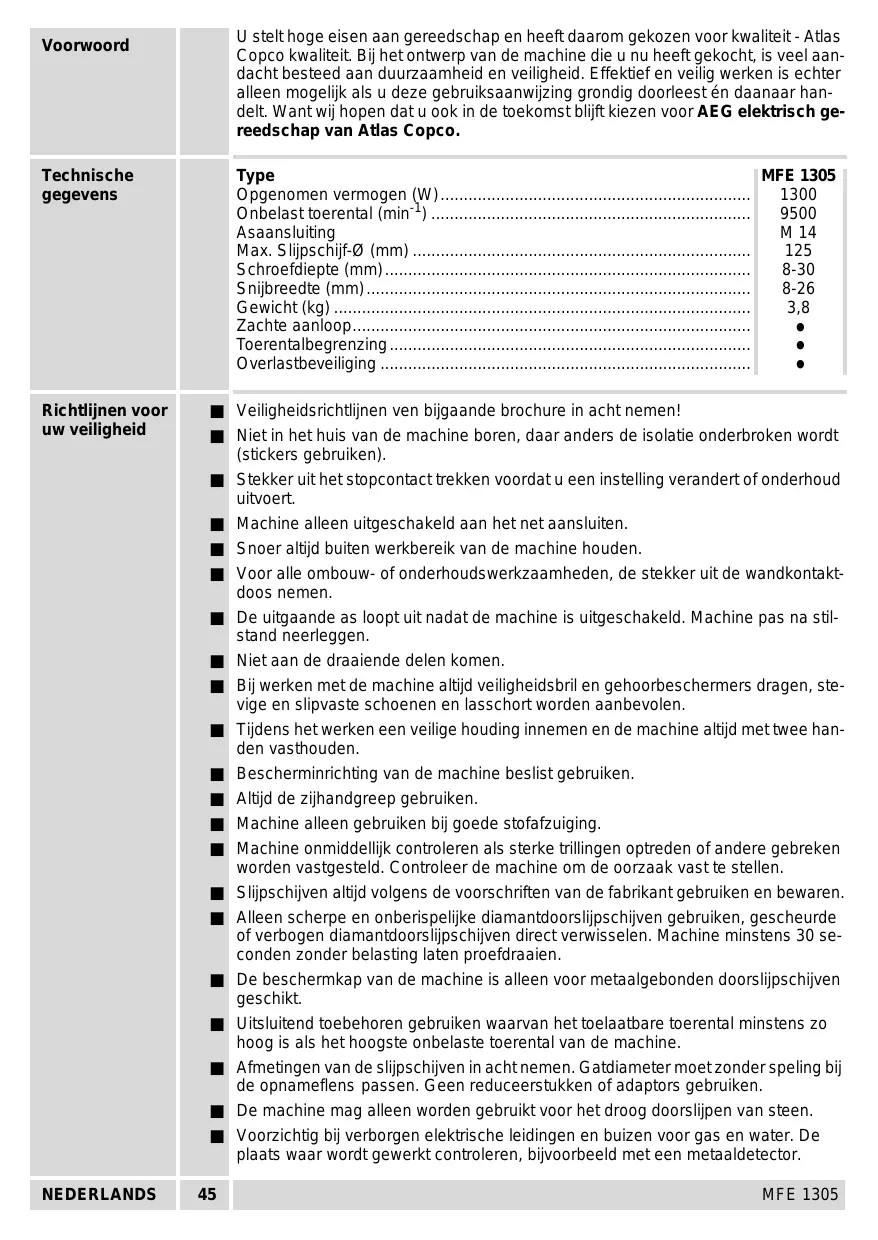

MFE 1305 U stelt hoge eisen aan gereedschap en heeft daarom gekozen voor kwaliteit - Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én daanaar handelt. Want wij hopen dat u ook in de toekomst blijft kiezen voor AEG elektrisch gereedschap van Atlas Copco. Voorwoord Technische gegevens Type MFE 1305 Opgenomen vermogen (W) ................................................................... Onbelast toerental (min-1) ..................................................................... Asaansluiting M 14 Max. Slijpschijf-Ø (mm) ......................................................................... Schroefdiepte (mm) ............................................................................... 8-30 Snijbreedte (mm) ................................................................................... 8-26 Gewicht (kg) .......................................................................................... 3,8 Zachte aanloop...................................................................................... Toerentalbegrenzing .............................................................................. Overlastbeveiliging ................................................................................

Richtlijnen voor uw veiligheid ■ Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! ■ Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). ■ Stekker uit het stopcontact trekken voordat u een instelling verandert of onderhoud uitvoert. ■ Machine alleen uitgeschakeld aan het net aansluiten. ■ Snoer altijd buiten werkbereik van de machine houden. ■ Voor alle ombouw- of onderhoudswerkzaamheden, de stekker uit de wandkontaktdoos nemen. ■ De uitgaande as loopt uit nadat de machine is uitgeschakeld. Machine pas na stilstand neerleggen. ■ Niet aan de draaiende delen komen. ■ Bij werken met de machine altijd veiligheidsbril en gehoorbeschermers dragen, stevige en slipvaste schoenen en lasschort worden aanbevolen. ■ Tijdens het werken een veilige houding innemen en de machine altijd met twee handen vasthouden. ■ Bescherminrichting van de machine beslist gebruiken. ■ Altijd de zijhandgreep gebruiken. ■ Machine alleen gebruiken bij goede stofafzuiging. ■ Machine onmiddellijk controleren als sterke trillingen optreden of andere gebreken worden vastgesteld. Controleer de machine om de oorzaak vast te stellen. ■ Slijpschijven altijd volgens de voorschriften van de fabrikant gebruiken en bewaren. ■ Alleen scherpe en onberispelijke diamantdoorslijpschijven gebruiken, gescheurde of verbogen diamantdoorslijpschijven direct verwisselen. Machine minstens 30 seconden zonder belasting laten proefdraaien. ■ De beschermkap van de machine is alleen voor metaalgebonden doorslijpschijven geschikt. ■ Uitsluitend toebehoren gebruiken waarvan het toelaatbare toerental minstens zo hoog is als het hoogste onbelaste toerental van de machine. ■ Afmetingen van de slijpschijven in acht nemen. Gatdiameter moet zonder speling bij de opnameflens passen. Geen reduceerstukken of adaptors gebruiken. ■ De machine mag alleen worden gebruikt voor het droog doorslijpen van steen. ■ Voorzichtig bij verborgen elektrische leidingen en buizen voor gas en water. De plaats waar wordt gewerkt controleren, bijvoorbeeld met een metaaldetector. NEDERLANDS

MFE 1305 Meetwaarden vastgesteld volgens EN 50 144. Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau =92 dB (A). Geluidsvermogenniveau = 105 dB (A). Draag oorbeschermers! Geluidsmeetwaarden Kenmerkend is dat de hand-arm vibratie minder is dan 2,5 m/s2. Trillingsmeetwaarden Toepassing De muurgroeffrees freest met twee parallel lopende diamantdoorslijpschijven. Leidingen en kabelgleuven. Bij montage van slechts een diamantdoorslijpschijf is de machine voor het slijpen van delen uit beton zowel als schurende materialen (b.v. kalkzandsteen) te gebruiken. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Netaansluiting Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740/VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Electronic De elektronika regelt het toerental bij toenemende belasting na. Bij langere overbelasting schakelt de elektronika op gereduceerd toerental. De machine loopt langzaam door voor het koelen van de motor. Na uit- en weer inschakelen kunt u binnen het nominale belastingsbereik gewoon verder werken met de machine. De duur van de afkoelingsfase is afhankelijk van de mate van overbelasting. Bij inwerking van elektromagnetische storingen van buitenaf kunnen in enkele gevallen voorbijgaande toerentalschommelingen optreden. Zachte aanloop De electronische zachte aanloop verhoogt de levensduur van de motor en aandrijving, de inschakelstroom wordt tot circa de helft gereduceerd. Machine daarom pas 2 sec. na het inschakelen belasten. NEDERLANDS

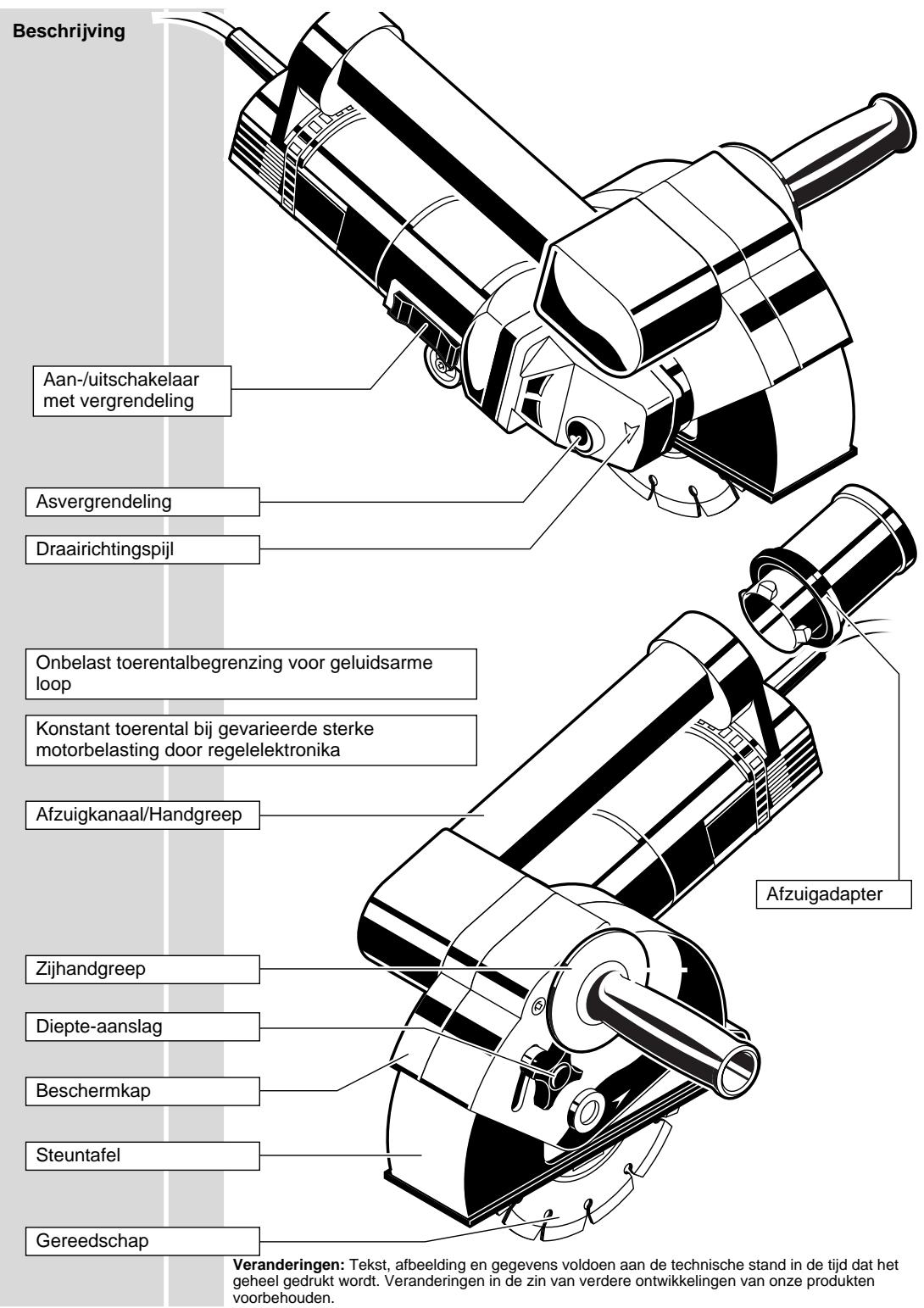

MFE 1305 Beschrijving Aan-/uitschakelaar met vergrendeling Asvergrendeling Draairichtingspijl Onbelast toerentalbegrenzing voor geluidsarme loop Konstant toerental bij gevarieerde sterke motorbelasting door regelelektronika Afzuigkanaal/Handgreep Afzuigadapter Zijhandgreep Diepte-aanslag Beschermkap Steuntafel Gereedschap Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. NEDERLANDS

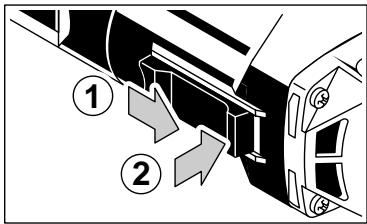

MFE 1305 Inschakelen: schuifschakelaar naar voren duwen en in het voorste gedeelte naar beneden duwen om te vergrendelen. In-/uitschakelen

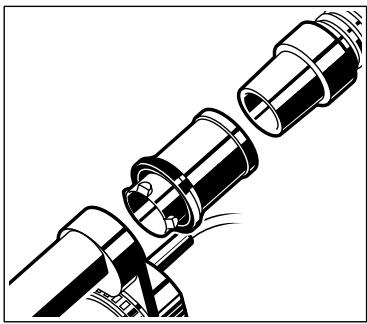

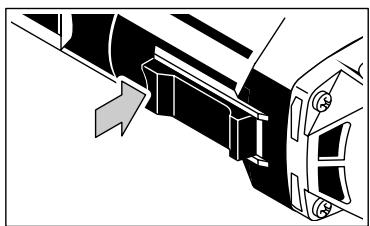

Uitschakelen: schuifschakelaar aan de achterzijde naar beneden drukken. De schakelaar gaat dan automatisch terug naar de 0-stand. Stofafzuiging NEDERLANDS Machine alleen gebruiken bij goede stofafzuiging. Aansluitstuk van de afzuigslang al draaiend in de adaptor schuiven tot hij goed vastzit. Het andere einde van de slang aansluiten op een stofzuiger, die voor dit soort doeleinden geschikt is. Geadviseerd worden industriestofzuigers met een grote capaciteit. Deze zijn geschikt voor het zuigen van grote hoeveelheden steenstof. De machine kan rechtstreeks worden aangesloten op het stopcontact van een dergelijke zuiger. Bij het inschakelen van de machine start de zuiger automatisch.

MFE 1305 Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt halen. Verwisselen van de diamantdoorslijpschijven Demontage

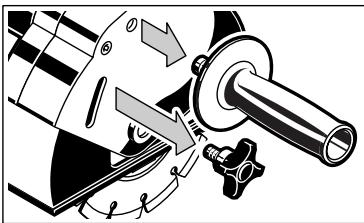

1. Extra handgreep en kruisknop losschroeven.

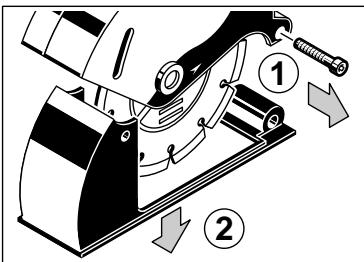

2. Schroef eruitschroeven en tafel naar onder

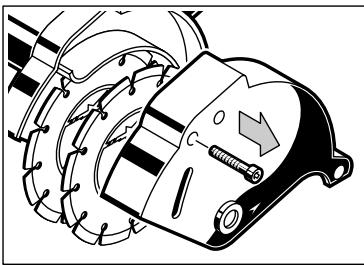

3. Schroef eruitschroeven en beschermkapdeksel wegnemen.

4. Uitgaande as vastzetten door het indrukken

van de blokkering. Flensmoer met tweegaats-moersleutel opendraaien en verwijderen.

5. Diamantdoorslijpschijf en afstandsschijf

van de spanflens afnemen Montage

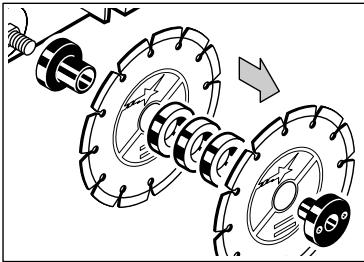

1. Nieuwe diamantdoorslijpschijf samen met afstandsschijf monteren en flensmoer

met tweepennensleutel vastzetten. (Voor het tegenhouden op asvergrendeling drukken.)

Het aantal afstandsschijven tussen de diamantdoorslijpschijven komt overeen met de sleufbreedte. Pijl op de diamantdoorslijpschijf moet met de pijl op het beschermkapdeksel overeenkomen (draairichting). Afhankelijk van het soort muur moeten de geschikte diamantdoorslijpschijven worden gebruikt.

2. Beschermkapdeksel en tafel monteren en met de knopgreep de sleufdiepte fixeren.

MFE 1305 Instellen van de sleufbreedte

Het aantal afstandsschijven tussen de diamantdoorslijpschijven komt overeen met de sleufbreedte. 1 Afstandsschijf 2 Afstandsschijven 3 Afstandsschijven 4 Afstandsschijven 5 Afstandsschijven 6 Afstandsschijven = ca. = ca. = ca. = ca. = ca. = ca. 8,0 mm 11,5 mm 15,0 mm 18,5 mm 22,0 mm 25,5 mm

1. Diamantdoorslijpschijven demonteren.

2. Overeenkomstig aantal afstandsschijven

(zie tabel) tussen de diamantdoorslijpschijven. De rest van de afstandsschijven tussen diamantdoorslijpschijf en flensmoer leggen.

3. Machine weer monteren.

Snijdiepte instellen

Knopgreep iets losdraaien en tafel verschuiven. Knopgreep weer vastzetten. De sleufdiepte neemt af naarmate de doorslijpschijf afslijt. Om onnauwkeurigheden bij het wegbreken van het restant te vereffenen moet de sleufdiepte wat dieper worden ingesteld.

De machine mag alleen worden gebruikt voor het droog doorslijpen van steen. Voorzichtig bij verborgen elektrische leidingen en buizen voor gas en water. De plaats waar wordt gewerkt controleren, bijvoorbeeld met een metaaldetector. Aanwijzingen voor het gebruik

1. Slijpdiepte en slijpbreedte instellen.

2. Machine inschakelen.

3. Machine met de voorkant van de tafel tegen

de muur zetten en langzaam insteken totdat de tafel vlak ligt.

4. De sleuf trekkend frezen (pijlrichting op afbeelding), daarbij de machine met beide

handen geleiden. Alleen rechtlijning frezen, bochten is niet mogelijk.

Altijd de zijhandgreep gebruiken. Bij frezen van hard materiaal licht heen en weer pendelen, daardoor blijven de diamantdoorslijpschijven langer scherp.

5. Aan het einde van de gefreesde gleuf de machine wegzwenken en uitschakelen.

De uitgaande as loopt uit nadat de machine is uitgeschakeld. Machine pas na stilstand neerleggen. De doorslijpschijven worden tijdens de werkzaamheden zeer heet. Niet aanraken voordat deze zijn afgekoeld.

6. Machine uitzetten en het restant met de beitel wegbreken.

MFE 1305 Stompe schijven (herkenbaar door een sterke vonkenregen) worden door schurende materialen weer nageslepen. Bij beton en harde baksteen wordt aangeraden, in het bijzonder bij een grote freesdiepte, met slechts één diamantdoorslijpschijf te werken. Anders wordt de machine overbelast en de thermische beveiliging schakelt de motor uit. Baksteen kan gemakkelijker wordt doorgefreesd als deze eerst met een spons of kwast wordt natgemaakt. Tips Als tijdens de werkzaamheden de belastingafhankelijke thermische beveiliging de motor vaak uitschakelt, kan de oorzaak hiervan gelegen zijn in het feit dat het materiaal bijzonder veel capaciteit vergt, bijvoorbeeld vochtig of zeer hard materiaal. In dit geval de freesdiepte verminderen en met slechts één diamantdoorslijpschijf werken. Tijdens de werkzaamheden met slechts één doorslijpschijf wordt aangeraden de rand tussen het deksel van de beschermkap en de steuntafel als peilhulp te gebruiken. Hiervoor tussen spanflens en diamantdoorslijpschijf één afstandsring monteren (de resterende afstandsringen tussen diamantdoorslijpschijf en flensmoer). Ter vergemakkelijking van de werkzaamheden kan ook een geleidingslat op de muur worden aangebracht. Onderhoud Machine en ventilatiesleuven altijd schoon houden. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Toebehoren Een selektie van de toebehoren vindt u op pagina 2. Overige toebehoren met bestelnummers vindt u in onze katalogus. NEDERLANDS
