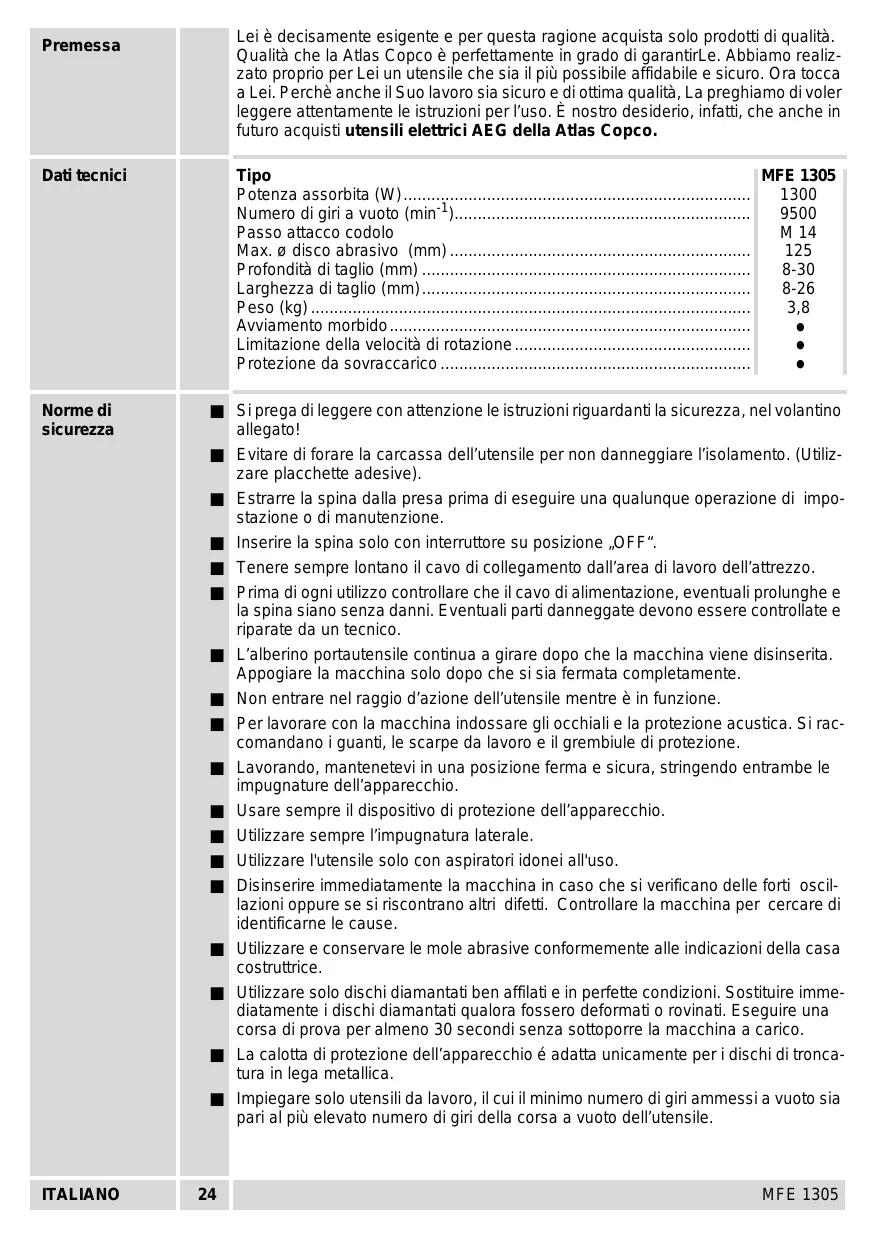

MFE 1305 Lei è decisamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che sia il più possibile affidabile e sicuro. Ora tocca a Lei. Perchè anche il Suo lavoro sia sicuro e di ottima qualità, La preghiamo di voler leggere attentamente le istruzioni per l’uso. È nostro desiderio, infatti, che anche in futuro acquisti utensili elettrici AEG della Atlas Copco. Premessa Dati tecnici Tipo MFE 1305 Potenza assorbita (W) ........................................................................... Numero di giri a vuoto (min-1)................................................................ Passo attacco codolo M 14 Max. ø disco abrasivo (mm) ................................................................. Profondità di taglio (mm) ....................................................................... 8-30 Larghezza di taglio (mm) ....................................................................... 8-26 Peso (kg) ............................................................................................... 3,8 Avviamento morbido.............................................................................. Limitazione della velocità di rotazione ................................................... Protezione da sovraccarico ...................................................................

Norme di sicurezza ITALIANO ■ Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato! ■ Evitare di forare la carcassa dell’utensile per non danneggiare l’isolamento. (Utilizzare placchette adesive). ■ Estrarre la spina dalla presa prima di eseguire una qualunque operazione di impostazione o di manutenzione. ■ Inserire la spina solo con interruttore su posizione „OFF“. ■ Tenere sempre lontano il cavo di collegamento dall’area di lavoro dell’attrezzo. ■ Prima di ogni utilizzo controllare che il cavo di alimentazione, eventuali prolunghe e la spina siano senza danni. Eventuali parti danneggate devono essere controllate e riparate da un tecnico. ■ L’alberino portautensile continua a girare dopo che la macchina viene disinserita. Appogiare la macchina solo dopo che si sia fermata completamente. ■ Non entrare nel raggio d’azione dell’utensile mentre è in funzione. ■ Per lavorare con la macchina indossare gli occhiali e la protezione acustica. Si raccomandano i guanti, le scarpe da lavoro e il grembiule di protezione. ■ Lavorando, mantenetevi in una posizione ferma e sicura, stringendo entrambe le impugnature dell’apparecchio. ■ Usare sempre il dispositivo di protezione dell’apparecchio. ■ Utilizzare sempre l’impugnatura laterale. ■ Utilizzare l'utensile solo con aspiratori idonei all'uso. ■ Disinserire immediatamente la macchina in caso che si verificano delle forti oscillazioni oppure se si riscontrano altri difetti. Controllare la macchina per cercare di identificarne le cause. ■ Utilizzare e conservare le mole abrasive conformemente alle indicazioni della casa costruttrice. ■ Utilizzare solo dischi diamantati ben affilati e in perfette condizioni. Sostituire immediatamente i dischi diamantati qualora fossero deformati o rovinati. Eseguire una corsa di prova per almeno 30 secondi senza sottoporre la macchina a carico. ■ La calotta di protezione dell’apparecchio é adatta unicamente per i dischi di troncatura in lega metallica. ■ Impiegare solo utensili da lavoro, il cui il minimo numero di giri ammessi a vuoto sia pari al più elevato numero di giri della corsa a vuoto dell’utensile.

MFE 1305 ■ Considerare le dimensioni dei dischi abrasivi. Il diametro del foro deve andare con precisione sulla flangia di alloggiamento e non avere gioco. Non utilizzare riduzioni oppure adattatori. ■ La macchina può essere utilizzata esclusivamente per la lavorazione di pietra a taglio a secco. ■ Attenzione a linee elettriche o tubazioni di gas e di acqua posate in maniera non visibile. Prima di cominciare con l'operazione di foratura, controllare le superfici utilizzando p. es. un rilevatore di metalli. Livello di rumorosità Valori misurati conformemente alla norma EN 50 144. La misurazione A del livello di rumorosità di un utensile è di solito: Livello di rumorosità = 92 dB (A). Potenza della rumorosità = 105 dB (A). Utilizzare le protezioni per l’udito! Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2,5 m/s2. Livello di vibrazioni Possibilità di utilizzo La fresatrice per scanalature nel muro pratica, con due mole diamantate per troncare, che agiscono parallelamente, intagli per cavi e condutture (scanalature nel muro) in qualsiasi tipo di muro. Montando una sola mola diamantata, la fresatrice può essere utilizzata per separare parti di calcestruzzo o materiale abrasivo (per esempio, arenaria calcarea). Utilizzare il prodotto solo per l’uso per cui è previsto. Collegamento alla rete Alimentazione dell’utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell’utensile. Il collegamento è possibile anche con prese non munite di contatto di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57 740/ VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014. Elettronica L’elettronica regola l’assorbimento di corrente in base al carico. In caso di sovraccarico l’elettronica provvede a ridurre l’assorbimento di corrente fino a che non viene ridotto il carico, la macchina procede lentamente. A seguito dello spegnimento il motore si raffredda e alla riaccensione riparte normalmente. La durata della fase di raffreddamento è in funzione al grado di sovraccarico. Il numero di giri potrebbe essere influenzato da causali interferenze elettromagnetiche esterne. Avviamento morbido L’avviamento morbido elettronico aumenta la durata di vita del motore e della parte meccanica, la corrente di avviamento viene ridotta di ca. la metà. Per questo motivo sottoporre la macchina a carico solo dopo 2 secondi dopo l’avvio. ITALIANO

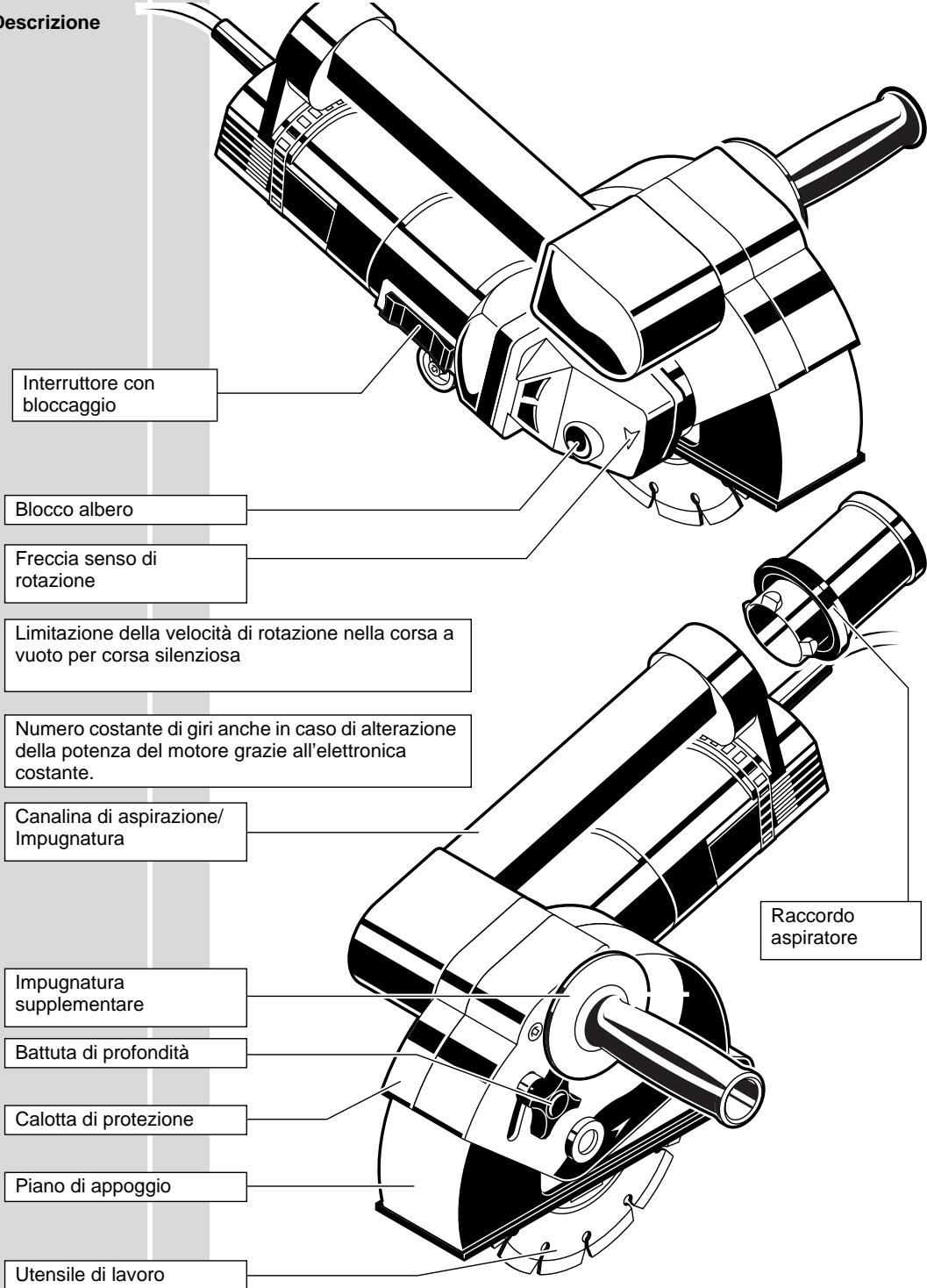

MFE 1305 Descrizione Interruttore con bloccaggio Blocco albero Freccia senso di rotazione Limitazione della velocità di rotazione nella corsa a vuoto per corsa silenziosa Numero costante di giri anche in caso di alterazione della potenza del motore grazie all’elettronica costante. Canalina di aspirazione/ Impugnatura Raccordo aspiratore Impugnatura supplementare Battuta di profondità Calotta di protezione Piano di appoggio Utensile di lavoro Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all’epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all’ulteriore sviluppo dei nostri prodotti. ITALIANO

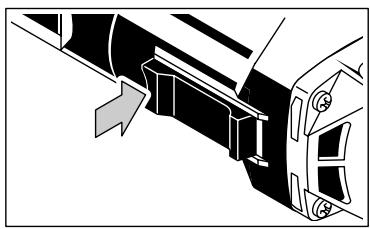

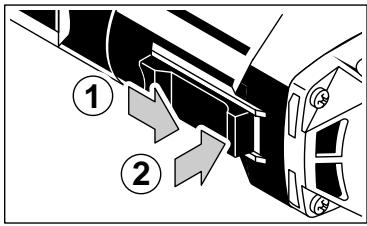

MFE 1305 Accensione: spingere in avanti l’interruttore scorrevole con bloccaggio e bloccare premendo nella parte anteriore verso il basso. AccensioneSpegnimento

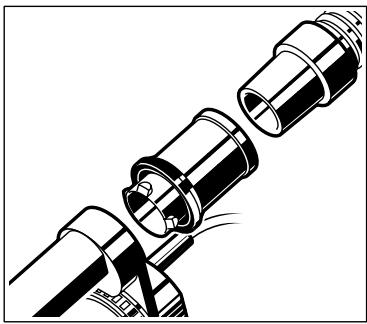

Spegnimento: premere l’interruttore nella parte posteriore. L’interruttore torna automaticamente nella posizione 0. Aspirazione polvere ITALIANO Utilizzare l'utensile solo con aspiratori idonei all'uso. Il moschettone della manica d’aspirazione si muove rotatoriamente nell’adattatore. Collegare l’attacco ad un aspiratore adatto all’aspirazione della polvere. Si consigliano potenti aspirapolvere industriali. Questi sono adatti all’aspirazione di grosse quantità di polvere minerale e permettono di collegare la macchina direttamente alla spina dell’aspiratore. Avviando la macchina, l’aspiratore si inserisce automaticamente.

MFE 1305 Prima di qualsiasi intervento sull’apparecchio, estrarre sempre la spina dalla presa di corrente. Cambio della lama riportata Smontaggio

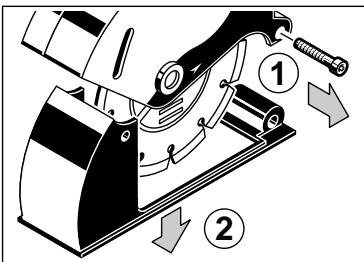

2. Svitare la vite e sfilare verso il basso il supporto d’appoggio.

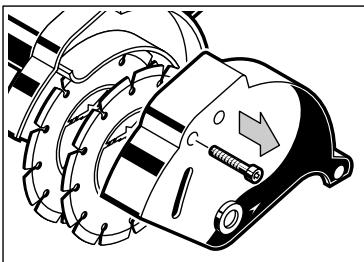

3. Svitare la vite e togliere la calotta di protezione.

Bloccare l’alberino premendo il blocco del mandrino. Aprire la madrevite flangiata utilizzando il giradado a fori frontali e toglierla.

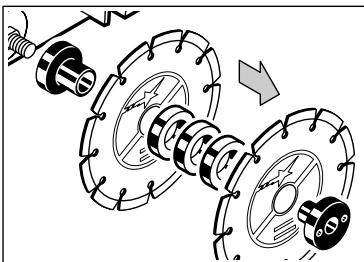

5. Togliere i dischi diamantati e distanziatore

dischi dalla flangia di bloccaggio. Montaggio 1. Montare i nuovi dischi diamantati con il distanziatore dischi e fissare il dado di bloccaggio premendo verso il blocco albero.

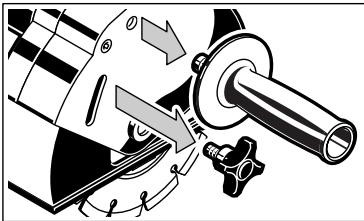

L’ampiezza della scanalatura è determinata dal numero di distanziali collocati tra le mole a troncare diamantate. La freccia sulla mola diamantata deve essere in corrispondenza con la freccia sul coperchio della cuffia di protezione (senso di rotazione). Usare sempre i dischi diamantati appropriati a seconda del materiale da tagliare. Montare la calotta di protezione e il supporto d’appoggio e fissare la profonditá di taglio tramite la manopola a stella. MFE 1305 Regolazione dell’ampiezza della scanalatura

L’ampiezza della scanalatura è determinata dal numero di distanziali collocati tra le mole a troncare diamantate. 1 Distanziatore disco 2 Distanziatore dischi 3 Distanziatore dischi 4 Distanziatore dischi 5 Distanziatore dischi 6 Distanziatore dischi = ca. = ca. = ca. = ca. = ca. = ca. 8,0 mm 11,5 mm 15,0 mm 18,5 mm 22,0 mm 25,5 mm

1. Smontare le mole diamantate (vedi sopra).

2. Collocare il numero desiderato di distanziali

tra le mole a troncare diamantate, collocare i restanti distanziali tra la mola diamantata ed il dado flangia.

3. Rimontare l’utensile (vedi sopra).

Regolazione della profondità della scanalatura

Indicazioni pratiche Bloccare leggermente la manopola a stella e regolare il supporto d’appoggio nella posizione desiderata. Fissare nuovamente la manopola a stella. La profonditá di taglio diminuisce a seconda dell’usura dei dischi diamantati. Per compensare la possibile imprecisione provocata dalle interruzioni o dai dislivelli, é consigliabile regolare un pó piú in basso la profonditá di taglio. La macchina può essere utilizzata esclusivamente per la lavorazione di pietra a taglio a secco. Attenzione a linee elettriche o tubazioni di gas e di acqua posate in maniera non visibile. Prima di cominciare con l'operazione di foratura, controllare le superfici utilizzando p. es. un rilevatore di metalli.

1. Preselezionare la profondità e la larghezza di

2. Accensione dell’apparecchio.

3. Posizionare l’apparecchio appoggiando la

parte frontale del supporto di taglio sulla parete da lavorare e affondare leggermente sino a che il supporto di taglio appoggi in piano su di essa.

4. Effettuare la scanalatura „a tiro“ (nel senso

indicato nell’illustrazione) guidando l’apparecchio con entrambe le mani. Fresare sempre in modo rettilineo. Utilizzare sempre l’impugnatura laterale. Se si taglia in materiali particolarmente duri, si consiglia di far scorrere il taglio leggermente avanti e indietro. In questo modo i dischi diamantati durano di piú.

5. A taglio ultimato estrarre prima l’apparecchio

e poi spegnere. L’alberino portautensile continua a girare dopo che la macchina viene disinserita. Appogiare la macchina solo dopo che si sia fermata completamente. Le mole abrasive si surriscaldano durante le operazioni di lavoro; non toccarle con le mani fino a quando non si siano raffreddate completamente.

6. Posare l’apparecchio e togliere, tramite l’appropriato attrezzo la parte eccedente.

MFE 1305 I dischi diamantati logorati (riconoscibili dall’eccessiva formazione di scintille durante il lavoro) possono essere ripristinati effettuando diversi tagli in materiale abrasivo (es: intonaco, etc.). Se durante le operazioni di lavoro la protezione motore che reagisce al carico interviene spesso disinserendo la macchina, la causa per questo può dipendere da materiali che richiedono un particolare dispendio di potenza come p.es. materiali umidi oppure particolarmente duri. In casi del genere, diminuire la profondità di taglio oppure operare soltanto con una mola da taglio diamantata. Consigli Manutenzione Mantenere sempre pulita l’apparecchiatura e le fessure di ventilazione. Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L’installazione di pezzi di ricambio non specificamente prescritti dall’AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi. Accessorio Per la scelta degli accessori vedere a pag. 2. Per la vasta gamma di accessori e relativi codici consultare i nostri cataloghi. ITALIANO
