KGV200 - Kazani GORENJE - Manual falas për përdoruesin

Lloji i produktit	Akumulator uji të ngrohtë sanitar me shkëmbyes nxehtësie
Marka	Gorenje
Modeli	KGV200 (KGV 200-1)
Vëllimi	200 litra
Përmasat (lartësia x gjerësia x thellësia)	1550 x 740 x 560 mm
Pesha bosh / e ngarkuar	82 kg / 282 kg
Mbrojtja anti-korrozive	Smaltim + anodë magnezi
Sipërfaqja e shkëmbyesit termik (i poshtëm)	1,05 m²
Vëllimi i shkëmbyesit termik (i poshtëm)	6,6 litra
Trashësia e izolimit	57 mm
Klasa e mbrojtjes	IP21
Lidhjet	Hyrja e ujit të ftohtë (HV) dhe dalja e ujit të nxehtë (TV): G 1" ; Qarkullimi (CV): G 3/4" ; Shkëmbyesi termik (IM/VM): G 1"
Presioni maksimal i punës	0,6 MPa (6 bar)
Burimet e energjisë të përputhshme	Kaldaja e ngrohjes qendrore, energjia diellore, pompa e nxehtësisë, rezistenca elektrike opsionale (tipi R ose SH)
Funksionet kryesore	Ruajtja dhe prodhimi i ujit të nxehtë sanitar nëpërmjet shkëmbyesit termik, mundësia e ndihmës elektrike
Mirëmbajtja e rregullt	Kontrolli i valvulës së sigurisë çdo 14 ditë, pastrimi i jashtëm me detergjent të butë
Mirëmbajtja periodike	Kontroll teknik nga profesionist pas 2 vjetësh (verifikimi i anodës, heqja e gëlqeres nëse është e nevojshme)
Siguria	Valvula e sigurisë e detyrueshme, zbrazje në rast rreziku nga ngrirja
Pjesët e këmbimit dhe riparueshmëria	Anodë magnezi, rezistencë elektrike, valvulë sigurie; ndërhyrjet e brendshme të rezervuara për shërbimin e autorizuar pas shitjes

Pyetjet më të shpeshta - KGV200 GORENJE

Si të instaloni akumulatorin KGV200?

Instaloni pajisjen në një vend të thatë, të mbrojtur nga ngrica, mundësisht pranë burimeve të nxehtësisë (dhomës së bojlerit). Lidhja elektrike dhe e ujit duhet të bëhet nga një instalues i kualifikuar. Para lidhjes, instaloni mbështjellësin mbrojtës duke ndjekur udhëzimet e manualit.

Cilat janë përmasat e sakta të KGV200?

Përmasat janë: lartësia 1550 mm, gjerësia 740 mm, thellësia 560 mm. Diametri i jashtëm është rreth 650 mm.

Sa është pesha e pajisjes bosh dhe e ngarkuar?

Bosh, akumulatori peshon 82 kg. I mbushur me ujë, pesha totale arrin 282 kg.

Për çfarë shërben shkëmbyesi termik i integruar?

Shkëmbyesi termik mundëson ngrohjen e ujit sanitar duke përdorur burime të ndryshme energjie të jashtme: kaldajë ngrohje qendrore, panele diellore ose pompë nxehtësie. Ekziston një shkëmbyes i poshtëm (6,6 L, 1,05 m²) dhe, në disa modele, një shkëmbyes shtesë i sipërm.

Si të instaloni valvulën e sigurisë?

Valvula e sigurisë ose grupi i sigurisë duhet të instalohet në tubin e furnizimit me ujë të ftohtë. Ajo parandalon një presion të tepërt mbi 0,1 MPa mbi presionin normal. Gryka e kullimit duhet të dalë në ajër të lirë. Kontrolloni funksionimin e saj çdo 14 ditë duke vepruar dorezën ose duke liruar dadon.

A mund të shtohet një rezistencë elektrike?

Po, akumulatori mund të marrë opsionalisht një rezistencë elektrike të tipit R (në fllanxhë Ø180 mm) ose të tipit SH (në bllok G 6/4). Kjo mundëson ngrohje ndihmëse kur burimet e tjera janë të pamjaftueshme ose të padisponueshme.

Si të mirëmbahet pajisja?

Pastroni pjesën e jashtme me një detergjent të butë dhe një leckë të lagur. Mos përdorni tretës ose produkte agresive. Bëni zbrazje nëse uji rrezikon të ngrijë. Bëni kontrollimin e anodës dhe heqjen e gëlqeres brenda nga një profesionist pas 2 vjetësh, dhe më pas sipas rekomandimeve të shërbimit pas shitjes.

Çfarë të bëni në rast pikimi uji nga valvula e sigurisë?

Nëse valvula pikojë në funksionim normal, kjo mund të jetë për shkak të presionit të tepërt. Mund të instaloni një enë zgjerimi në tubin e furnizimit, me një vëllim prej të paktën 3% të vëllimit të akumulatorit (pra 6 L për KGV200). Kjo redukton rrjedhjet e papritura.

Si të zbrazen akumulatori?

Fillimisht hapni një rubinet uji të nxehtë. Më pas, hapni valvulën e shkarkimit të vendosur në tubin e hyrjes së ujit të ftohtë. Zbrazni plotësisht ujin për të shmangur ngrirjen ose për të kryer mirëmbajtje.

Cili është presioni maksimal i lejuar i ujit?

Presioni maksimal i punës është 0,6 MPa (6 bar). Nëse presioni i rrjetit kalon 0,5 MPa, duhet të instalohet një reduktues presioni në hyrje për të mos tejkaluar këtë vlerë.

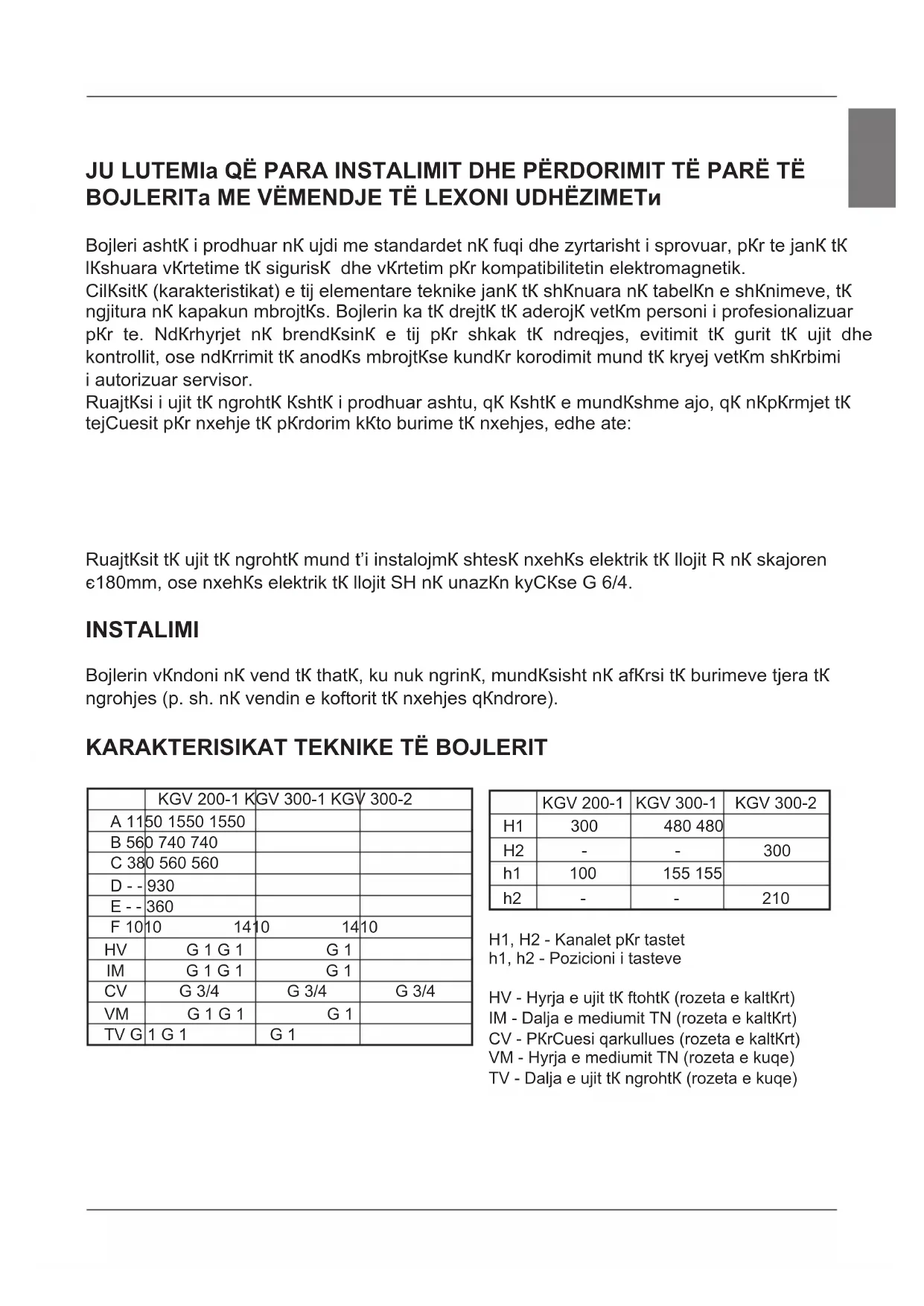

MANUAL I PËRDORUESIT KGV200 GORENJE

Udhëzime për përdorim 69

MundKsitK e lidhjes sK bojlerit me burimet e ndryshme tK energjisK janK tK paraqitura nK skica.

lidhja e me pranuesit e energjisK sK diellit

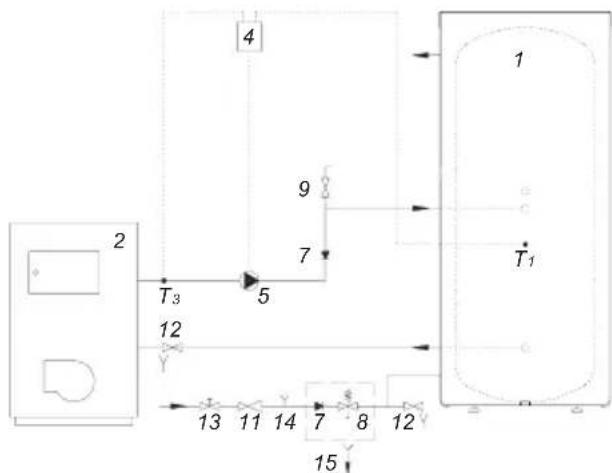

lidhja e me kazanin e ngrohjes qKndrore

1. Bojleri

2. Kazani i ngrohjes qKndrore

3. Pranuesi i energjisK sK diellit

4. TR Termostat diferencial me prekKsit (T1, T2, T3, T4)

5. Pompa qarkore

6. Ena ekspanzive

7. Ventili kundKrkKthyes

8. Ventili mbrojtKs

9. Ventili pKr ajrosje

10. Ventili pKr mbushje dhe zbrazje tK sistemit

11. Ventili reduktiv

12. Ventili IKshues

13. Ventili mbyllKs

14. Mbaresa provuese

15. Taftari me aderues nK shkarkim tK ujit

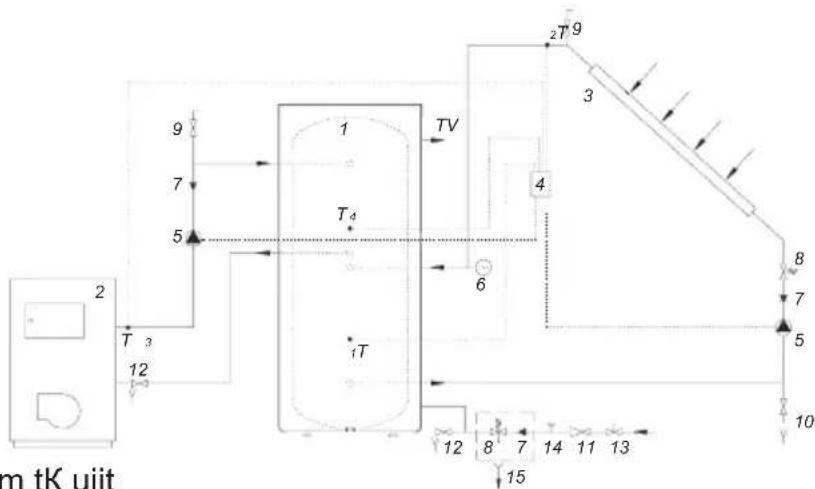

lidhja e me pranuesit e energjisK sK diellit dhe kazanin e ngrohjes qKndrore

Pas aderimit nK, ate ujore dhe nK burimet tjera tK ngrohjes, bojleri ashtK i pregaditur pKr pKrdorim.

Zakonisht burimi elementar pKr ngrohjen e ujit sanitar ashtK nxemja qKndrore ose energjia e diellit, kKtu ashtK rregullimi i ngrohjes sK ujit tK ngrohtK e realizuar nK sistemin e ngrohjes.

RuajtKsit tK ujit tK ngrohtK mund t'i instalojmK shtesK nxehKs elektrik tK llojit R nK skajoren

shtesK tK ujit:

• NKqoftKse ju nevojitet temperatura e lartK e ujit se sa e arrijmK me burimet tjera tK ngrohjes,
• NKqoftKse pKr shkak tK kushteve sezonale ose tK tjera nuk kemi nK disponim burimet elementare tK ngrohjes.

Kur egziston rreziku i ngrirjes sK ujit nK bojler, ate duhet nxjerur nga ai. Pas kKsaj, hapim dorKzKn e ujit tK ngrohtK nK njKrKn nga bateria pKrziese, e cila ashtK e kyCur nK bojler. Ujin nga bojleri e IKshojmK nKpKr ventilin IKshues, i cili ashtK i paraparK pKr kKte nK gypin ngarkues.

JashtKsinK e bojlerit e pastroni me IKndK fluide tK detergjentit pKr larje. Mos pKrdorni tretKsira dhe IKndK pastruese abrazive.

Me kontrollet e rregullta servisore, do tK mundKsoni punKn pa pengesa dhe jetKn afatgjate tK bojlerit. Garancioni pKr ndryshkjen e kazanit vlen vetKm nKqoftKse i keni realizuar kontrolet e rregullta tK harxhimit tK anodKs mbrojtKse. Koha ndKrmjet tK kontroleve tK posaCme dhe tK rregullta, nuk guxon tK jetK mK e gjatK se 36 muaj. EšhtK e nevojshme, qK kontrolet tK jenK realizuar nga ana e serviserit tK autorizuar, i cili evidenton kontrolin nK fletKgarancionin e prodhimit. Te kontrolli, duhet shiquar shpenzimin e anodKs mbrojtKse kundKr korodimit dhe nKqoftKse duhet, tK pastrojK gurin e ujit, i cili sipas kualitetit, sasisK dhe temperaturKs sK ujit tK harxhuar, tubohet nK brendKsinK e ngrohKsit. ShKrbimi servisor, nK bazK tK kontrollit dhe gjendjes sK gjetur, do tK ju preferojK kontrollin e ardhshKm.

Ju lutemi çC prishjet eventuele nC ngrohCs tC mos ndriçni vetCa pora pCr ata duhet lajmCruar shCrbimin servisor mC tC afCrmi
