KASUTUSJUHEND KGV200 GORENJE

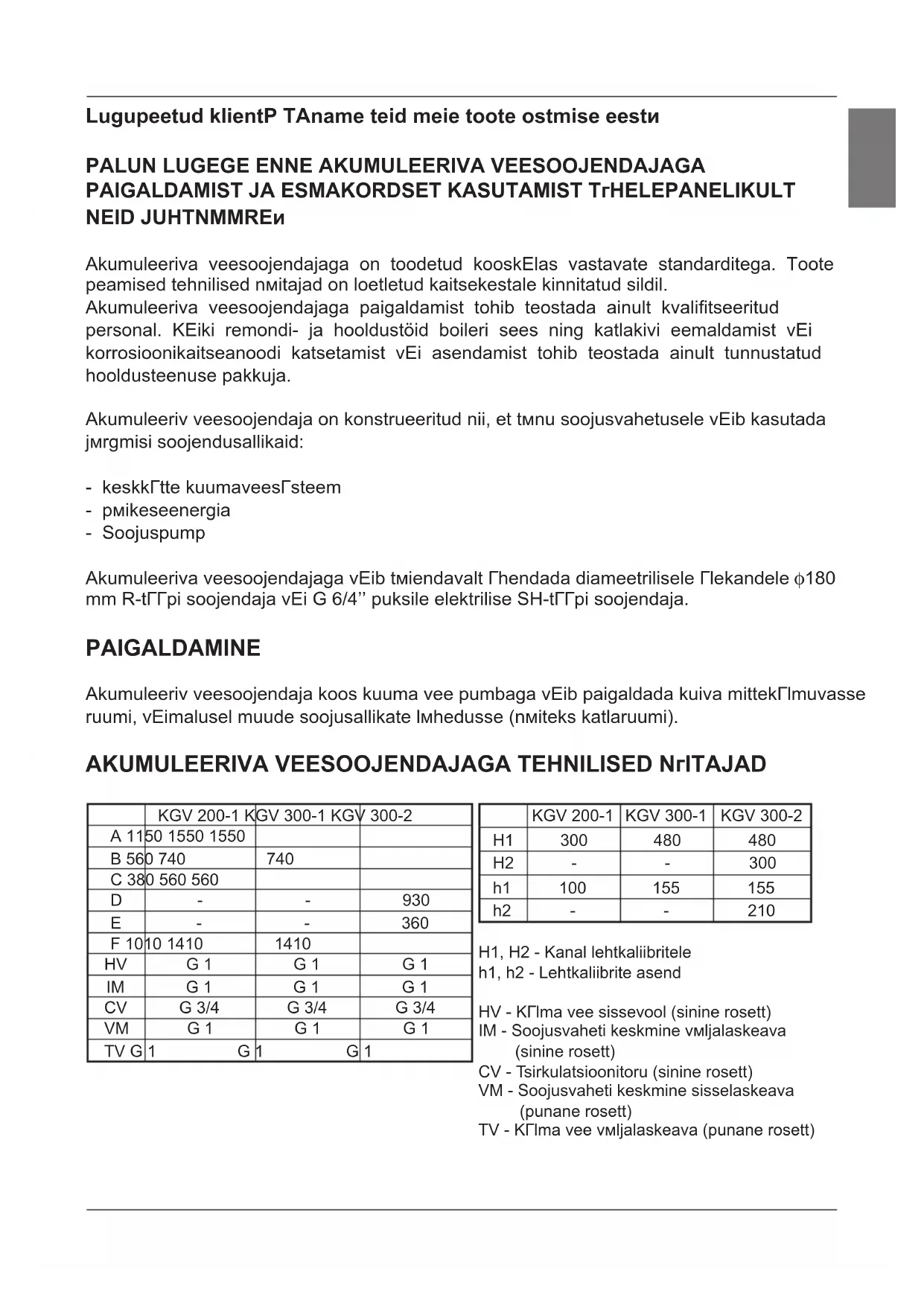

Lugupeetud klientP TAname teid meie toote ostmise eesti

PALUN LUGEGE ENNE AKUMULEERIVA VEESOOJENDAJAGA PAIGALDAMIST JA ESMAKORDSET KASUTAMIST TrHELEPANELIKULT NEID JUHTNMMREn

Akumuleeriva veesoojendajaga on toodetud kooskElas vastavate standarditega. Toote peamised tehnilised nmitajad on loetletud kaitsekestale kinnitatud sildil.

Akumuleeriva veesoojendajaga paigaldamist tohib teostada ainult kvalifitseeritud personal. KEiki remondi- ja hooldustöid boileri sees ning katlakivi eemaldamist vEi korrosioonikaitseanoodi katsetamist vEi asendamist tohib teostada ainult tunnustatud hooldusteenuse pakkuja.

Akumuleeriv veesoojendaja on konstrueeritud nii, et tmnu soojusvahetusele vEib kasutada jmrgmisi soojendusallikaid:

• keskkΓtte kuumaveesΓsteem
• pmikeseenergia
• Soojuspump

Akumuleeriva veesoojendajaga vEib tmiendavalt Γhendada diameetrilisele Πlekandele φ180 mm R-tΓπi soojendaja vEi G 6/4" puksile elektrilise SH-tΓπi soojendaja.

PAIGALDAMINE

Akumuleeriv veesoojendaja koos kuuma vee pumbaga vEib paigaldada kuiva mittekΓImuvasse ruumi, vEimalusel muude soojusallikate Imhedusse (nmiteks katlaruumi).

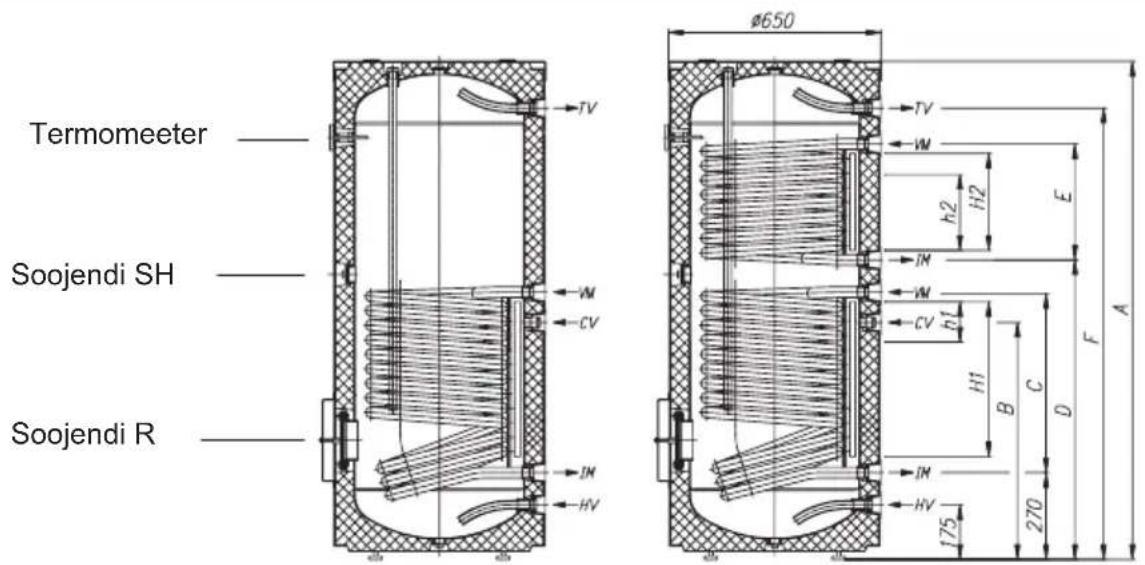

AKUMULEERIVA VEESOOJENDAJAGA TEHNILISED NrITAJAD

	KGV 200-1 KGV 300-1 KGV 300-2
A 11	50 1550 1550
B 56	0 740	740
C 38	0 560 560
D	-	-	930
E	-	-	360
F 10	10 1410	1410
HV	G 1	G 1	G 1
IM	G 1	G 1	G 1
CV	G 3/4	G 3/4	G 3/4
VM	G 1	G 1	G 1
TV G	1 G	1 G	1

	KGV 200-1	KGV 300-1	KGV 300-2
H1	300	480	480
H2	-	-	300
h1	100	155	155
h2	-	-	210

H1, H2 - Kanal lehtkaliibritele h1, h2 - Lehtkaliibrite asend

HV - KΓIma vee sissevool (sinine rosett)
IM - Soojusvaheti keskmine vmljalaskeava (sinine rosett)
CV - Tsirkulatsioonitoru (sinine rosett)
VM - Soojusvaheti keskmine sisselaskeava (punane rosett)
TV - KΓIma vee vmljalaskeava (punane rosett)

Termomeeter Soojendi SH Soojendi R TV M CV HV φ650 TV W h2 H2 E M M CV h1 H1 B C D F A HV 175 270

TΓΓp KGV 200-1 KGV 300-1 KGV 300-2
Maht [l] 200 285 280
Nominaalne surve [MPa] 0,6
Kaal / veega tmidetuna [kg] 82 / 282 112 / 397	134 / 414
Paagi korrosioonikaitse	Email/Mg anood
Paagi soojendatud pind - alumine [ m^2 ]	1,05	1,6	1,6
Paagi soojendatud pind - Γlemine [ m^2 ]	-	-	1,09
Paagi maht - alumine [l]	6,6	10	10
Paagi maht - Γlemine [l]	-	-	6,8
Isolatsiooni paksus [mm] 57
Kaitseklass IP 21

SV - Soojusvaheti

Kuumaveepaagi tagumisel kΓljel on spetsiaalsed kanalid (H1, H2) lehtkaliibrite paigaldamiseks sΓsteemi reguleerimiseks kuumaveepaagi Γhendamiseks teiste kΓtteallikatega. Ligipmms kanalitele asub kaitsekatte katteliitmiku all, umbes paagi kErguse keskel.

Sisestage lehtkaliiber kanalisse. Lehtkaliibri soovitatav asend (h1, h2) on mmrgitud joonisele.

• Kui lehtkaliiber on monteeritud kErgemale kui soovitatud, reageerib termostaat liiga kiiresti, tsirkulatsioonipumba tööaeg on lΓhem ja erinevus kuumaveepaagi ja soojuskanduri temperatuuri vahel pmrast seda, kui termostaat vmlja lΓlitub, on kErgem. See tmhendab, et veekogus kuumaveepaagis ja selle temperatuur on madalam.
• Kui lehtkaliiber monteeritakse madalamale kui soovitatud, on tsirkulatsioonipumba tööaeg pikem ja kuumaveepaagi ja soojuskanduri temperatuurierinevus pmrast termostaadi vmljalPlitumist vmiksem. See tmhendab, et veekogus kuumaveepaagis ja selle veetemperatuur on pisut kErgem.

OHENDAMINE VEEVARUSTUSSOSTEEMIGA

Enne veeboileri Γhendamist tuleb sellele tEmmata spetsiaalne soojusisolatsioonikate. EelkEige eemaldage pealmine kate ja paigaldage soojusisolatsioonikate nii, et boileri liitekohad ja soojusisolatsioonikatte lEikekohad langeks kokku. TEmmake liigutusega alt Γles kinni tEmblukk ning seejmrel siduge tugevasti kinni Γlaosas. Paigaldage kohale tagasi pealmine kate. Kraadiklaas tuleb paigutada spetsiaalsesse avasse veeboileri esiosas, kusjuures eelnevalt tuleb soojusisolatsioonikattesse lEigata vastav pilu. xhendage veeboiler veetorustikuga ning juhindudes eelmise peatΓki Epetustest, monteerige kohale vmrvilised pesad.

Ohutuse huvides tuleb toitetorule paigaldada tagasivoolu kaitseklapp, mis vmldib paagi surve tEusmist nominaalsest survest kErgemale kui 0,1 MPa. Vee soojendamine boileris pEhjustab surve suurenemist paagis kaitseklapi poolt reguleeritud tasemele. Tilkumise saab toruga mravoolu juhtida, paigaldades pΓΓduri tmpsett kaitseklapi alla. Kaitseklapi vmljalaskeava alla paigaldatud mravoolutoru tuleb tEmmata vertikaalselt otse alla ja paigutada keskkonda, kus ei ole kΓImumisohtu.

Juhul kui olemasolev torustik ei vEimalda teil tilkuvat vett toruga tagasivoolu kaitseklapist mravoolu juhtida, saate te tilkumist vmltida, paigaldades boileri sissetuleva vee torule paisupaagi. PaisunEu maht on umbes 3% veepaagi mahust.

Akumuleeriva veesoojendajaga saab Γhendada tarbeveesΓsteemiga ilma survealandusventiilita eeldusel, et toitesΓsteemi surve on madalam kui 0,5 MPa. Juhul kui sΓsteemi surve Γletab 0,5 MPa, tuleb paigaldada survealandusventiil, kindlustamaks, et surve boileri toitepoolel ei tEuseks nominaalvmmrtusest kErgemale.

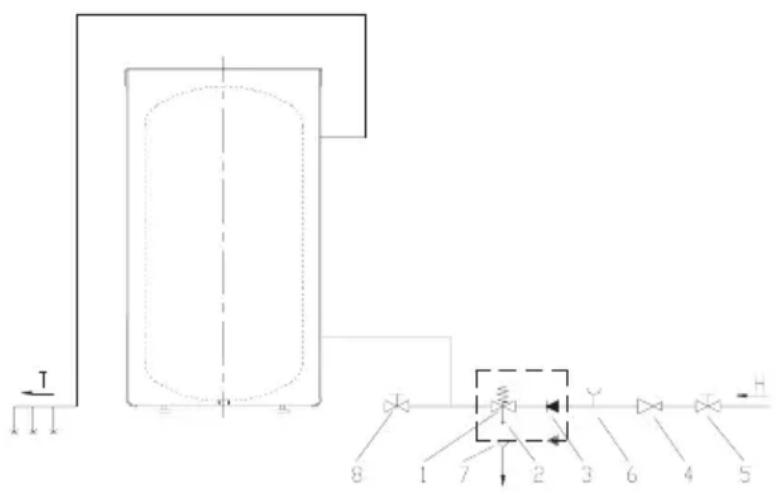

Selgitus

1. Tagasivoolu kaitseklapp
2. Testventiil
3. Tagasilöögiklapp
4. Survealandusventiil
5. Sulgeventiil
6. Testseade
7. Lehtervmljalaskeava mravoolu
8. Vmljalaskekraan

H - KΓIm vesi

T - Kuum vesi

OHENDAMINE ALTERNATIIVSETE KOTTEALLIKATEGA

Akumuleeriva veesoojendajaga vEimaldavad soojendada vett hΓgieenilistel eesmmrkidel kasutamiseks alternatiivsete energiaallikatega (nmit. keskkΓte, pmikeseenergia jne.) Γht vEi kaht soojusvahetit paigaldades. KΓlgmisele Γlekandele vEib paigaldada soojuspumba. Akumuleeriva veesoojendajaga Γhendamiseks erinevate kΓtteallikatega on esitatud alumistel joonistel.

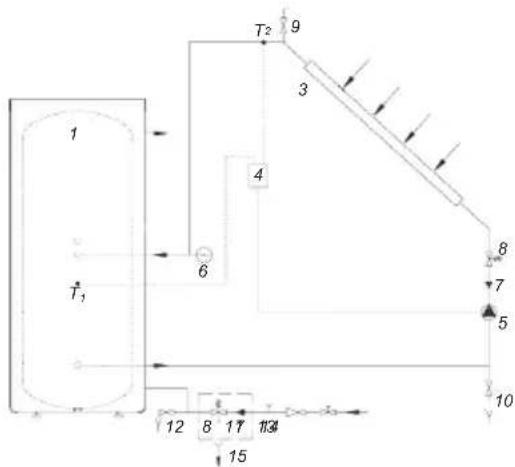

xhendamine pmikesepaneelidega

1 T₁ 6 4 T₂ 9 3 8 7 5 10 12 8 17 1134 15

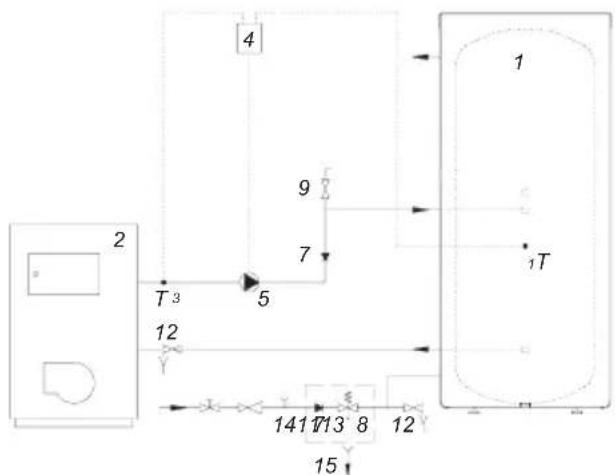

xhendamine keskkΓtte kuumaveesΓsteemiga

Selgitus

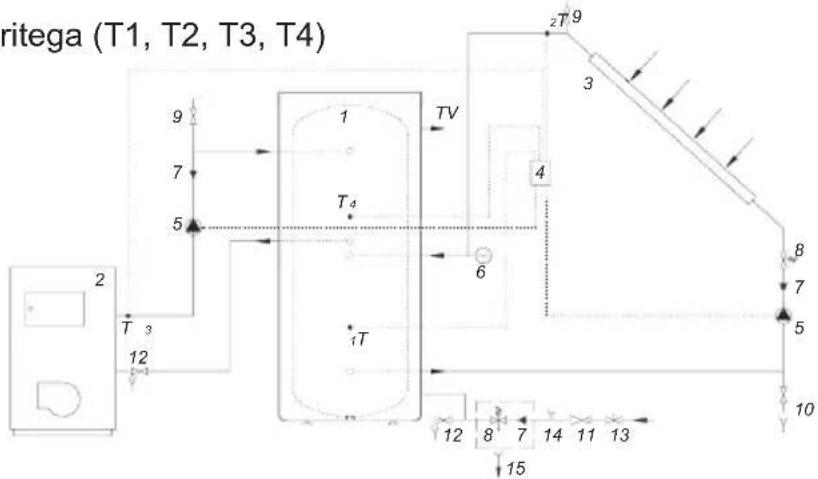

1. Akumuleeriva veesoojendajaga xhendamine pmikesepaneelide ja keskkΓtte

2. KeskkΓtte kuumaveesΓsteem kuumaveesΓsteemiga

3. Pmikesepaneel

4. Diferentsiaalne termostaat anduritega (T1, T2, T3, T4)

5. Möödavoolupump

6. Paisupaak

7. Tagasilöögiklapp

8. Kaitseklapp

9. Õhu vmljalaskeklapp

10. Tmite/vmljalaskekraan

11. Reduktsiooniklapp

12. Vmljalaskekraan

13. Sulgeventiil

14. Testseade

15. Lehtervmljalaskeava mravoolu

ritega (T1, T2, T3, T4) 9 7 5 1 TV 4 6 8 7 5 10 12 15 12 8 7 14 11 13

KASUTAMINE JA HOOLDUS

Seade on kasutusvalmis, kui see on Γhendatud vee- ja elektrisΓsteemiga. Öige paigaldamine ja kasutamine tagab soojuspumba veatu töö vmhese hooldamisega vEi ilma selleta. Tavaliselt on pEhiliseks sanitaarvee allikaks kas keskkΓte vEi pmikeseenergia ja sooja vee kuumutamist reguleeritakse soojussΓsteemi kaudu.

Akumuleeriva veesoojendajaga vEib tmiendavalt Γhendada diameetrilisele Γlekandele φ180 mm R-tΓpi soojendaja vEi G 6/4" puksile elektrilise SH-tΓpi soojendaja, mida kasutatakse vee tmiendavaks soojendamiseks:

• et oleks vEimalik saavutada kErgemat veetemperatuuri kui muudest soojusallikatest;
• juhtudel, kui hooajaliste vEi muude tingimuste tEttu ei ole vEimalik Γhendada pEhiliste soojusallikatega.

Kui eksisteerib kΓlmumisoht, laske vesi kuumaveepaagist vmlja. Avage kuumaveekraan, mis on Γhendatud kuumaveepaagiga. Laske veel vmlja voolata sissevooluvooliku suruklapi kaudu.

Boileri vmlispinda vEib puhastada nErga puhastusvahendi lahusega. Urge kasutage lahusteid ega abrasiivseid puhastusvahendeid.

Regulaarne teenindamine ja hooldus tagavad akumuleeriva veesoojendaja ja sooja vee pumba katkematu töö ning pikaajalise ekspluatatsiooni. Esimene kvalifitseeritud hooldus tuleks teostada kaks aastat peale sisse lFlitamist. Hoolduse ajal tuleks kontrollida, mil mmmral on kulunud korrosioonivastane anood ning vajadusel tuleb see puhastada veesoojendajasse kogunenud kivistisest (see sEltub kasutatud vee kvaliteedist, hulgast ja temperatuurist). PMrast akumuleeriva veesoojendaja kontrollimist ja seisukorra hindamist, mmmrab hooldusfirma jmrgmise kontroll-Γlevaatuse kuupmeva.

Anoodi korrosioonivastast kulumist mmmratakse optiliselt. Anood tuleb vmlja vahetada, kui selle Plevaatusel on nmha, et tunduvalt on vmhenenud selle diameeter vEi see on tmielikult kulunud kuni terasest sΓdamikuni. Katla garantii on kehtiv ainult sel juhul, kui anoodi kontrollimist on teostatud regulaarselt.

rrge pŽŽdke rikkeid ise køprvaldadaa kutsuge oma lAhim volitatud teenusepakkujaP
