Tipo di prodotto Accumulatore di acqua calda sanitaria con scambiatore di calore
Marca Gorenje
Modello KGV200 (KGV 200-1)
Volume 200 litri
Dimensioni (altezza x larghezza x profondità) 1550 x 740 x 560 mm
Peso a vuoto / a pieno carico 82 kg / 282 kg
Protezione anticorrosione Smaltatura + anodo di magnesio
Superficie dello scambiatore di calore (inferiore) 1,05 m²
Volume dello scambiatore di calore (inferiore) 6,6 litri
Spessore dell'isolamento 57 mm
Classe di protezione IP21
Collegamenti Ingresso acqua fredda (HV) e uscita acqua calda (TV): G 1"; Circolazione (CV): G 3/4"; Scambiatore di calore (IM/VM): G 1"
Pressione di esercizio massima 0,6 MPa (6 bar)
Fonti energetiche compatibili Caldaia di riscaldamento centrale, energia solare, pompa di calore, resistenza elettrica opzionale (tipo R o SH)
Funzioni principali Accumulo e produzione di acqua calda sanitaria tramite scambiatore di calore, possibilità di integrazione elettrica
Manutenzione ordinaria Verifica della valvola di sicurezza ogni 14 giorni, pulizia esterna con detergente delicato
Manutenzione periodica Controllo tecnico da parte di un professionista dopo 2 anni (verifica anodo, decalcificazione se necessario)
Sicurezza Valvola di sicurezza obbligatoria, svuotamento in caso di rischio di gelo
Pezzi di ricambio e riparabilità Anodo di magnesio, resistenza elettrica, valvola di sicurezza; interventi interni riservati al servizio post-vendita autorizzato

Domande frequenti - KGV200 GORENJE

Come installare l'accumulatore KGV200?
Installare l'apparecchio in un luogo asciutto, al riparo dal gelo, preferibilmente vicino a fonti di calore (locale caldaia). Il collegamento elettrico e idrico deve essere effettuato da un installatore qualificato. Prima del collegamento, installare il rivestimento protettivo seguendo le istruzioni del manuale.
Quali sono le dimensioni esatte del KGV200?
Le dimensioni sono: altezza 1550 mm, larghezza 740 mm, profondità 560 mm. Il diametro esterno è di circa 650 mm.
Qual è il peso dell'apparecchio a vuoto e a pieno carico?
A vuoto, l'accumulatore pesa 82 kg. Pieno d'acqua, il peso totale raggiunge 282 kg.
A cosa serve lo scambiatore di calore integrato?
Lo scambiatore di calore permette di riscaldare l'acqua sanitaria utilizzando diverse fonti energetiche esterne: caldaia di riscaldamento centrale, pannelli solari o pompa di calore. È presente uno scambiatore inferiore (6,6 L, 1,05 m²) e, su alcuni modelli, uno scambiatore superiore aggiuntivo.
Come installare la valvola di sicurezza?
La valvola di sicurezza o il gruppo di sicurezza deve essere installato sul tubo di alimentazione dell'acqua fredda. Impedisce una sovrappressione superiore a 0,1 MPa rispetto alla pressione normale. L'ugello di scarico deve sfociare all'aria aperta. Verificare il corretto funzionamento ogni 14 giorni azionando la maniglia o allentando il dado.
Si può aggiungere una resistenza elettrica?
Sì, l'accumulatore può ricevere opzionalmente una resistenza elettrica di tipo R (su flangia Ø180 mm) o di tipo SH (su manicotto G 6/4). Questa consente un riscaldamento di integrazione quando le altre fonti sono insufficienti o non disponibili.
Come effettuare la manutenzione dell'apparecchio?
Pulire l'esterno con un detergente delicato e un panno umido. Non utilizzare solventi o prodotti aggressivi. Effettuare uno svuotamento se l'acqua rischia di gelare. Far controllare l'anodo e decalcificare l'interno da un professionista dopo 2 anni, poi secondo le raccomandazioni del servizio post-vendita.
Cosa fare in caso di goccia d'acqua dalla valvola di sicurezza?
Se la valvola gocciola in funzionamento normale, potrebbe essere dovuto a una sovrappressione. È possibile installare un vaso di espansione sulla condotta di alimentazione, con un volume di almeno il 3% del volume dell'accumulatore (ovvero 6 L per il KGV200). Ciò riduce gli scarichi indesiderati.
Come svuotare l'accumulatore?
Aprire prima un rubinetto di acqua calda. Successivamente, aprire la valvola di scarico situata sulla tubazione di ingresso dell'acqua fredda. Svuotare completamente l'acqua per evitare il gelo o per effettuare una manutenzione.
Qual è la pressione massima dell'acqua ammissibile?
La pressione di esercizio massima è di 0,6 MPa (6 bar). Se la pressione di rete supera 0,5 MPa, è necessario installare un riduttore di pressione a monte per non superare questo valore.

Domande degli utenti su KGV200 GORENJE

0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.

Fai una nuova domanda su questo apparecchio

L'email rimane privata: viene utilizzata solo per avvisarti se qualcuno risponde alla tua domanda.

Ancora nessuna domanda. Sii il primo a farne una.

Scarica le istruzioni per il tuo Caldaia in formato PDF gratuitamente! Trova il tuo manuale KGV200 - GORENJE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KGV200 del marchio GORENJE.

MANUALE UTENTE KGV200 GORENJE

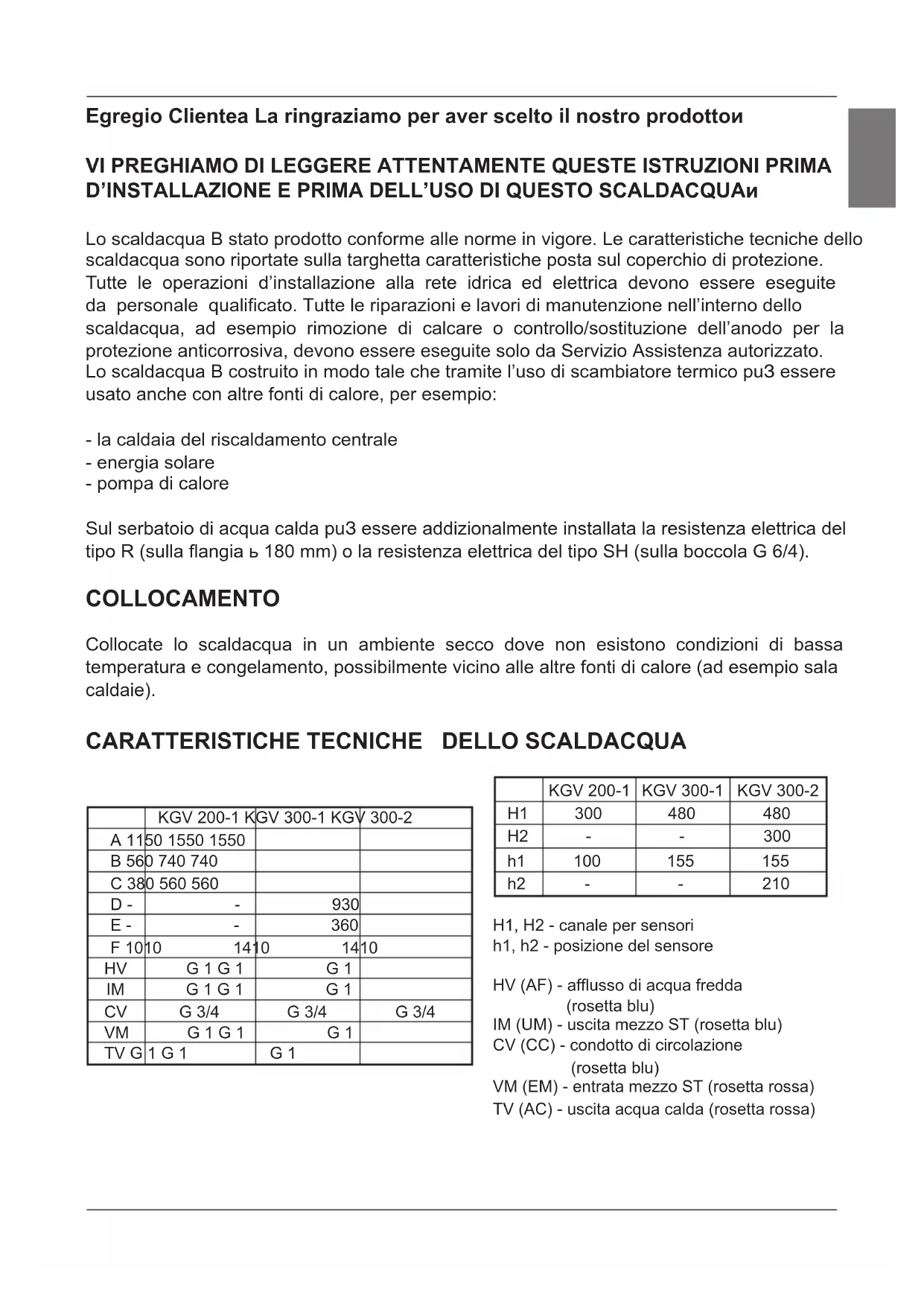

Istruzioni per l'uso 79

Cenjeni kupeca zahvaljujemo se Vam za nakup našega izdelkau

PROSIMOa DA PRED VGRADNJO IN PRVO UPORABO HRANILNIKA TOPLE VODE SKRBNO PREBERETE NAVODILAn

Hranilnik tople vode je izdelan v skladu z veljavnimi standardi. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni na zaščitnem pokrovu.

Egregio Clientea La ringraziamo per aver scelto il nostro prodotto

VI PREGHIAMO DI LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA D'INSTALLAZIONE E PRIMA DELL'USO DI QUESTO SCALDACQUAn

Lo scaldacqua B stato prodotto conforme alle norme in vigore. Le caratteristiche tecniche dello scaldacqua sono riportate sulla targhetta caratteristiche posta sul coperchio di protezione. Tutte le operazioni d'installazione alla rete idrica ed elettrica devono essere eseguite da personale qualificato. Tutte le riparazioni e lavori di manutenzione nell'interno dello scaldacqua, ad esempio rimozione di calcare o controllo/sostituzione dell'anodo per la protezione anticorrosiva, devono essere eseguite solo da Servizio Assistenza autorizzato. Lo scaldacqua B costruito in modo tale che tramite l'uso di scambiatore termico pu3 essere usato anche con altre fonti di calore, per esempio:

  • la caldaia del riscaldamento centrale
  • energia solare
  • pompa di calore

Sul serbatoio di acqua calda pu3 essere addizionalmente installata la resistenza elettrica del tipo R (sulla flangia b 180 mm) o la resistenza elettrica del tipo SH (sulla boccola G 6/4).

COLLOCAMENTO

Collocate lo scaldacqua in un ambiente secco dove non esistono condizioni di bassa temperatura e congelamento, possibilmente vicino alle altre fonti di calore (ad esempio sala caldaie).

CARATTERISTICHE TECNICHE DELLO SCALDACQUA

KGV 200-1 KGV 300-1 KGV 300-2
A 1150 1550 1550
B 560 740 740
C 380 560 560
D --930
E --360
F 1010 1410 1410
HVG 1 G 1G 1
IMG 1 G 1G 1
CVG 3/4G 3/4G 3/4
VMG 1 G 1G 1
TV G1 G 1G 1
KGV 200-1KGV 300-1KGV 300-2
H1300480480
H2--300
h1100155155
h2--210

H1, H2 - canale per sensori h1, h2 - posizione del sensore

HV (AF) - afflusso di acqua fredda (rosetta blu) IM (UM) - uscita mezzo ST (rosetta blu) CV (CC) - condotto di circolazione (rosetta blu) VM (EM) - entrata mezzo ST (rosetta rossa) TV (AC) - uscita acqua calda (rosetta rossa)

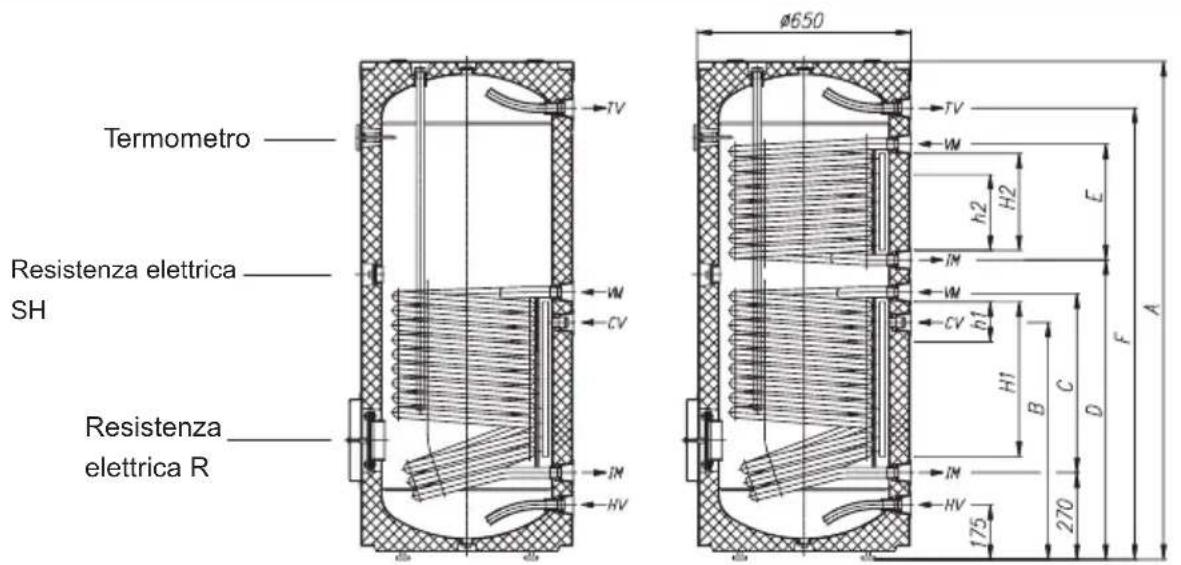

Termometro Resistenza elettrica SH Resistenza elettrica R Φ650 TV W CV HV h2 H2 E A F B C D 175 HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV

Tipo KGV 200-1 KGV 300-1 KGV 300-2
Volume [l] 200285 280
Pressione nominale [MPa] 0,6
Peso / pieno di acqua [kg] 82/ 282 112 / 397134 / 414
Protezione anticorrosione della caldaia smaltata/ Mg anodo
ST superficie riscaldata - inferiore [ m^2 ]1,051,61,6
ST superficie riscaldata - superiore [ m^2 ]--1,09
SC volume - inferiore [l]6,61010
SC volume - superiore [l]--6,8
Spessore isolamento [mm] 57
Grado di protezione IP 21

SC - scambiatore termico

Sul retro del serbatoio di acqua calda ci sono dei canali per i sensori (H1, H2) in cui possono essere inseriti i sensori per la regolazione del sistema di collegamento del serbatoio di acqua calda con altre fonti di calore. L'accesso ai canali si trova sotto il giunto di copertura dell'involucro di protezione - approssimativamente a met3 dell'altezza del serbatoio di acqua calda.

Inserite il sensore nel canale e fissatelo con il tappo di gomma in dotazione. La posizione consigliata dei sensori (h1, h2) nei canali B contrassegnata sul disegno:

- se il sensore sar3 installato in posizione pír alta di quella consigliata, il termostato reagir3 pír velocemente, i periodi di funzionamento della pompa di riciclo saranno pír brevi, la differenza fra la temperatura dell'acqua nel serbatoio e il mezzo di riscaldamento dopo il disinserimento del termostato sar3 pír alta, e, conseguentemente, la quantit3 e la temperatura dell'acqua calda nel serbatoio sar3 pír bassa.

- se il sensore sar3 installato in posizione pír bassa di quella consigliata, i periodi di funzionamento della pompa di riciclo saranno pír lunghi, la differenza fra la temperatura del mezzo di riscaldamento e la temperatura ottenuta dell'acqua nel serbatoio sar3 pír bassa, la temperatura e la quantità dell'acqua calda nel serbatoio sar3 leggermente pír alta.

Prima del collegamento del serbatoio di acqua calda bisogna installare il rivestimento di protezione.

Rimuovere il coperchio superiore e posizionare il rivestimento in modo tale di fare combaciare i raccordi sul serbatoio con le tacche sul rivestimento. Chiudere la cerniera lampo dall'alto verso gir, allacciare forte e legare il cordoncino sul bordo superiore del rivestimento e rimettere il coperchio superiore. Il termometro viene inserito nella boccola che si trova sulla parte anteriore del serbatoio di acqua calda, dove, allo scopo, bisogna precedentemente fare una tacca nel rivestimento.

Il collegamento alla rete idrica i.e. posizionamento delle rosette colorate viene effettuata conforme alle marcature per i raccordi dal paragrafo precedente.

Per ragioni di sicurezza bisogna obbligatoriamente installare sul tubo di alimentazione una valvola di sicurezza che impedisce l'aumento di pressione nella caldaia per pír di 0,1 MPa sopra la pressione nominale. L'ugello di scarico sulla valvola di sicurezza deve obbligatoriamente essere dotato di uscita alla pressione atmosferica. Per assicurare un corretto funzionamento della valvola di sicurezza, dovete eseguire da soli dei controlli regolari - ogni 14 giorni. Il controllo viene eseguito in modo seguente: muovendo la manovella o svitando il dado (dipende dal tipo di valvola) aprite lo sbocco dalla valvola di sicurezza . La valvola funziona correttamente se esce acqua dall'ugello della valvola.

Durante il riscaldamento dell'acqua nel serbatoio di acqua calda, la pressione dell'acqua aumenta fino al limite impostato nella valvola di sicurezza. Visto che l'acqua non pu3 ritornare nella rete idrica, si pu3 verificare la sgocciolatura dell'acqua dall'apertura della valvola di sicurezza. Potete condurre l'acqua gocciolante allo scarico tramite un raccogligocce che viene posto sotto la valvola di sicurezza. Il tubo di scarico collocato sotto l'apertura della valvola di sicurezza deve essere condotto verticalmente verso gir e deve trovarsi in un ambiente dove non esistono condizioni di bassa temperatura e congelamento.

Se l'attuale impianto idraulico non permette di condurre l'acqua gocciolante dalla valvola di ritorno allo scarico, potete evitare la sgocciolatura dell'acqua installando un serbatoio di espansione sulla tubazione di alimentazione dello scaldacqua. Il volume del serbatoio di espansione B circa il 3 % del volume del serbatoio di acqua calda.

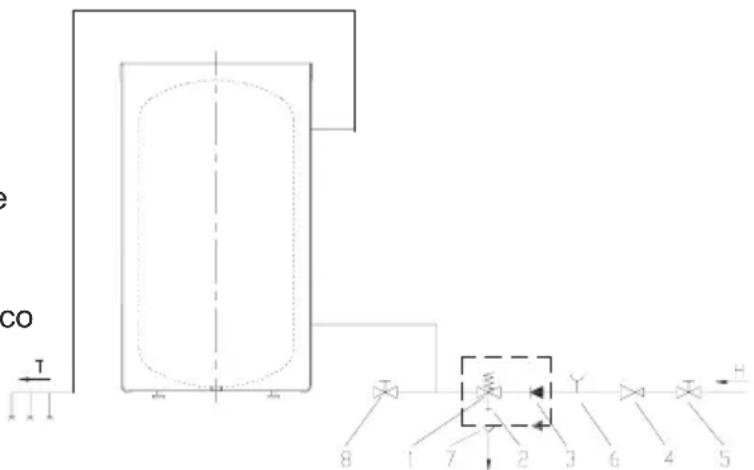

Leggenda:

  1. Valvola di sicurezza
  2. Valvola di prova
  3. Valvola di ritegno
  4. Valvola di riduzione della pressione
  5. Valvola di chiusura
  6. Elemento di prova
  7. Imbuto con collegamento allo scarico
  8. Valvola di scarico
    H - Acqua fredda
    T - Acqua calda

e co T 8 1 7 2 3 6 4 5

Il serbatoio di acqua calda pu3 essere collegato all'impianto idraulico di casa senza la valvola di riduzione se la pressione della rete B pif bassa di 0,6 MPa. In caso opposto bisogna obbligatoriamente installare la valvola di riduzione che garantisce che la pressione all'entrata nel serbatoio di acqua calda non supera la pressione nominale.

COLLEGAMENTO AD ALTRE FONTI DI CALORE

I serbatoi di acqua calda rendono possibile la produzione d'acqua sanitaria tramite uno o due scambiatori termici con diverse fonti di calore (ad esempio riscaldamento centrale, energia solare, ... ).

Sulla flangia laterale della caldaia B possibile addizionalmente installare anche la pompa di calore.

Le possibilità di collegamento del serbatoio d'acqua calda con diverse fonti di calore sono rappresentate sui disegni di seguito riportati.

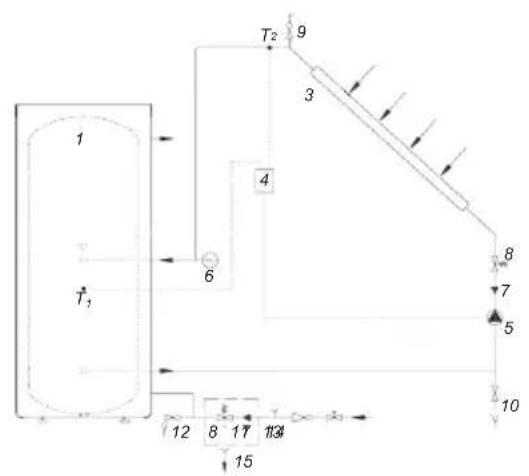

Collegamento del KGV con collettori solari

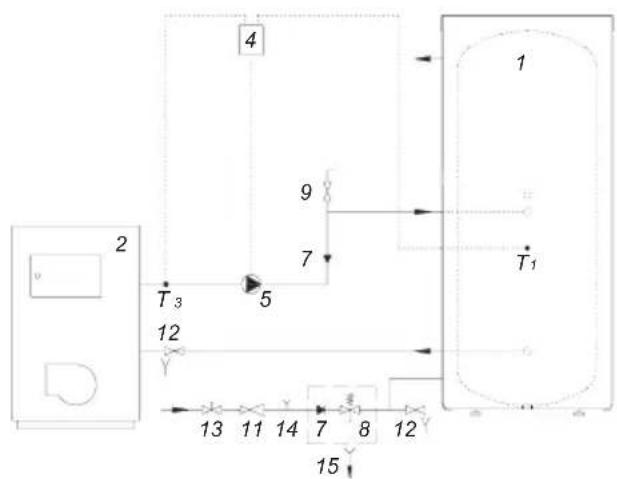

Collegamento del KGV con caldaia del riscaldamento centrale

GORENJE KGV200 - COLLEGAMENTO AD ALTRE FONTI DI CALORE - 1
  1. Serbatoio d'acqua calda

  2. Caldaia del riscaldamento centrale

  3. Collettore solare

  4. Termostato differenziale con sensori (T1, T2, T3, T4)

  5. Pompa di riciclo

  6. Serbatoio d'espansione

  7. Valvola di ritegno

  8. Valvola di sicurezza

  9. Valvola di aerazione

  10. Valvola di carico/scarico del sistema

  11. Valvola di riduzione

  12. Valvola di scarico

  13. Valvola di chiusura

  14. Elemento di prova

  15. Imbuto con collegamento allo scarico

GORENJE KGV200 - COLLEGAMENTO AD ALTRE FONTI DI CALORE - 2


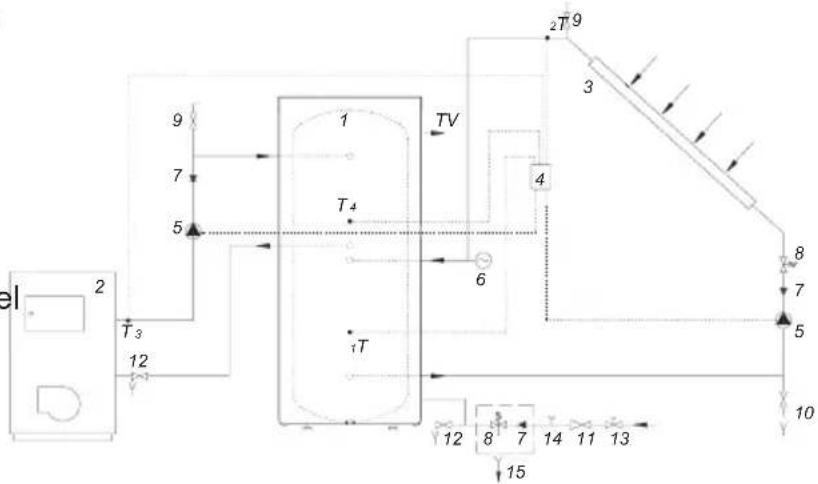

Collegamento del KGV con collettori solari e caldaia del riscaldamento centrale

GORENJE KGV200 - COLLEGAMENTO AD ALTRE FONTI DI CALORE - 3

USO E MANUTENZIONE

Dopo il collegamento all'impianto idraulico e ad altre fonti di calore, lo scaldacqua B pronto per l'uso. Normalmente la fonte principale per il riscaldamento dell'acqua sanitaria B il riscaldamento centrale o l'energia solare. In questo caso la regolazione del riscaldamento di acqua calda viene eseguita nel sistema di riscaldamento.

Sul serbatoio di acqua calda pu3 essere addizionalmente installata la resistenza elettrica del tipo R (sulla flangia b 180 mm) o la resistenza elettrica del tipo SH (sulla boccola G 6/4):

  • se avete bisogno di temperatura d'acqua pir elevata come quella ottenuta con altre fonti di calore;
  • se a causa di condizioni stagionali o altri non ci sono a disposizione le fonti principali di calore.

Se esiste la possibilità che l'acqua nel serbatoio di acqua calda possa congelare, dovete svuotarlo. Aprite il rubinetto dell'acqua calda collegata al serbatoio d'acqua calda e far uscire l'acqua dal serbatoio attraverso la valvola di scarico che si trova sul tubo di alimentazione.

L'esterno del serbatoio di acqua calda viene pulito con una delicata soluzione di detersivo. Non usare solventi o prodotti abrasivi.

Regolari ispezioni preventive assicureranno il corretto funzionamento e una lunga vita dello scaldacqua. La garanzia riguardante la corrosione della caldaia sar3 valida solo se le ispezioni dell'usura dell'anodo per la protezione anticorrosiva vengono regolarmente eseguite. Il periodo tra i regolari interventi d'ispezione non deve essere pif lungo di 36 mesi. Gli interventi devono essere eseguiti da Assistenza Tecnica autorizzata. Il tecnico segnaler3 l'intervento sul certificato di garanzia. Durante l'intervento verr3 controllata l'usura dell'anodo per la protezione anticorrosiva e, se necessario verr3 rimosso il calcare che si accumula all'interno dello scaldacqua (la quantità dello stesso dipende dalla qualità, quantità e temperatura dell'acqua usata). In base alla situazione accertata, il tecnico raccomander3 la data del prossimo intervento.

Vi chiediamo di non cercare di eliminare da soli gli eventuali difetti dello scaldaceua ц rivolgetevi alla pix vicina Assistenza Tecnica autorizzatau
