Vrsta izdelka	Akumulator sanitarne tople vode s toplotnim izmenjevalnikom
Znamka	Gorenje
Model	KGV200 (KGV 200-1)
Prostornina	200 litrov
Mere (višina x širina x globina)	1550 x 740 x 560 mm
Teža prazna / polna	82 kg / 282 kg
Protikorozijska zaščita	Emajliranje + magnezijeva anoda
Površina toplotnega izmenjevalnika (spodnji)	1,05 m²
Prostornina toplotnega izmenjevalnika (spodnji)	6,6 litrov
Debelina izolacije	57 mm
Stopnja zaščite	IP21
Priključki	Dovod hladne vode (HV) in odvod tople vode (TV): G 1"; Kroženje (CV): G 3/4"; Toplotni izmenjevalnik (IM/VM): G 1"
Maksimalni delovni tlak	0,6 MPa (6 bar)
Združljivi viri energije	Kotel centralnega ogrevanja, sončna energija, toplotna črpalka, električni grelec kot opcija (tip R ali SH)
Glavne funkcije	Shranjevanje in proizvodnja sanitarne tople vode preko toplotnega izmenjevalnika, možnost električnega dogrevanja
Redno vzdrževanje	Preverjanje varnostnega ventila vsakih 14 dni, zunanje čiščenje z blagim detergentom
Periodično vzdrževanje	Strokovni pregled po 2 letih (preverjanje anode, odstranjevanje vodnega kamna po potrebi)
Varnost	Obvezen varnostni ventil, praznjenje v primeru nevarnosti zmrzali
Nadomestni deli in popravljivost	Magnezijeva anoda, električni grelec, varnostni ventil; notranji posegi so rezervirani za pooblaščeni servis

Pogosto zastavljena vprašanja - KGV200 GORENJE

Kako namestiti akumulator KGV200?

Napravo namestite na suho mesto, zaščiteno pred zmrzaljo, po možnosti blizu virov toplote (kotlovnica). Električne in vodovodne priključke mora izvesti usposobljen monter. Pred priključitvijo namestite zaščitno oblogo v skladu z navodili v priročniku.

Kakšne so natančne mere KGV200?

Mere so: višina 1550 mm, širina 740 mm, globina 560 mm. Zunanji premer je približno 650 mm.

Kakšna je teža naprave prazne in polne?

Prazen akumulator tehta 82 kg. Napolnjen z vodo skupna teža doseže 282 kg.

Čemu služi vgrajeni toplotni izmenjevalnik?

Toplotni izmenjevalnik omogoča ogrevanje sanitarne vode z uporabo različnih zunanjih virov energije: kotla centralnega ogrevanja, sončnih kolektorjev ali toplotne črpalke. Na voljo je spodnji izmenjevalnik (6,6 L, 1,05 m²) in pri nekaterih modelih dodatni zgornji izmenjevalnik.

Kako namestiti varnostni ventil?

Varnostni ventil ali varnostna skupina mora biti nameščena na cevi za dovod hladne vode. Preprečuje nadtlak več kot 0,1 MPa nad normalnim tlakom. Odvodna šoba mora biti odprta v ozračje. Preverite njegovo delovanje vsakih 14 dni tako, da premaknete ročico ali popustite matico.

Ali je mogoče dodati električni grelec?

Da, akumulator lahko kot opcijo prejme električni grelec tipa R (na prirobnici Ø180 mm) ali tipa SH (na nastavku G 6/4). Ta omogoča dodatno ogrevanje, kadar so drugi viri nezadostni ali nedosegljivi.

Kako vzdrževati napravo?

Zunanjost očistite z blagim detergentom in vlažno krpo. Ne uporabljajte topil ali agresivnih sredstev. Izvedite praznjenje, če obstaja nevarnost zmrzovanja vode. Po 2 letih naj strokovnjak preveri anodo in po potrebi odstrani vodni kamen, nato pa v skladu s priporočili servisa.

Kaj storiti, če iz varnostnega ventila kaplja voda?

Če ventil med normalnim delovanjem kaplja, je to lahko posledica previsokega tlaka. Na dovodno cev lahko namestite ekspanzijsko posodo s prostornino vsaj 3 % prostornine akumulatorja (torej 6 L za KGV200). To zmanjša nezaželene izpuste.

Kako izprazniti akumulator?

Najprej odprite pipo za toplo vodo. Nato odprite izpustni ventil na cevi za dovod hladne vode. Popolnoma izpraznite vodo, da preprečite zmrzovanje ali za izvedbo vzdrževanja.

Kakšen je največji dovoljeni vodni tlak?

Maksimalni delovni tlak je 0,6 MPa (6 bar). Če omrežni tlak presega 0,5 MPa, je treba pred njim namestiti reduktor tlaka, da ne presežete te vrednosti.

NAVODILA ZA UPORABO KGV200 GORENJE

Navodila za uporabo 4

Hranilnik tople vode sme priključiti le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

Hranilnik tople vode je izdelan tako, da lahko preko toplotnega prenosnika uporabljamo sledeče vire ogrevanja in sicer:

• kotel centralnega ogrevanja
• sončno energijo
• toplotno črpalko

VGRADITEV

Hranilnik tople vode postavite v suh prostor, kjer ne zmrzuje, po možnosti v bližino drugih virov ogrevanja (npr. v kurilnico).

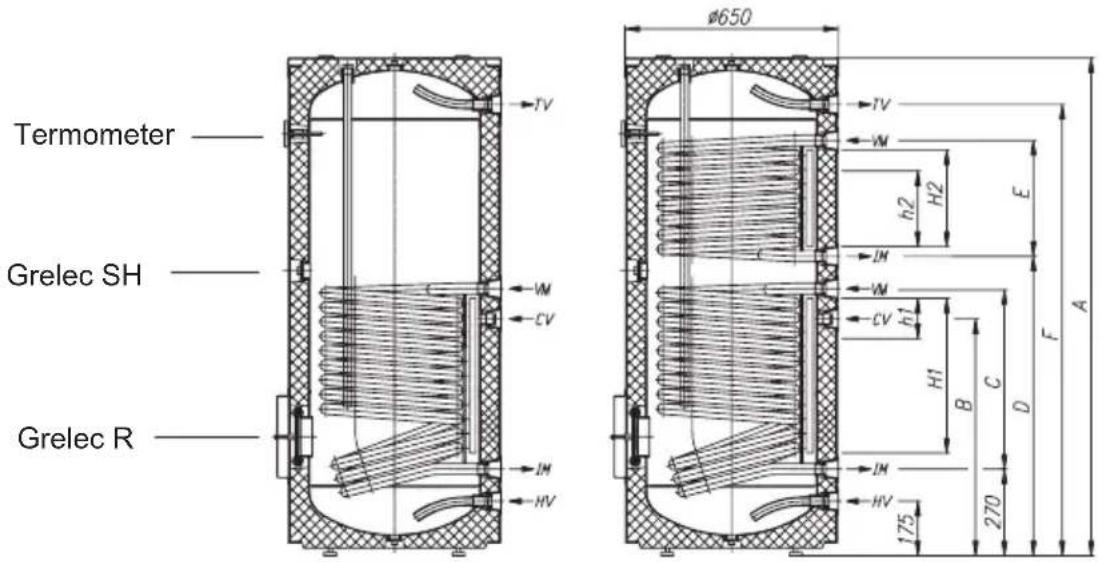

TEHNIČNE LASTNOSTI HRANILNIKA TOPLE VODE

	KGV 200-1 KGV 300-1 KGV 300-2
A 11	50 1550 1550
B 56	0 740 740
C 38	0 560 560
D	-	-	930
E	-	-	360
F 10	10 1410 1410
HV	G 1 G 1	G 1
IM	G 1 G 1	G 1
CV	G 3/4	G 3/4	G 3/4
VM	G 1 G 1	G 1
TV G	1 G 1	G 1

	KGV 200-1	KGV 300-1	KGV 300-2
H1	300	480	480
H2	-	-	300
h1	100	155	155
h2	-	-	210

H1, H2 - Kanal za tipala

h1, h2 - Pozicija tipala

HV - Dotok hladne vode (modra rozeta)

IM - Izstop medija PT (modra rozeta)

CV - Cirkulacijski vod (modra rozeta)

VM - Vstop medija PT (rdeča rozeta)

TV - Odtok tople vode (rdeča rozeta)

Tip KGV 200-1 KGV 300-1 KGV 300-2
Prostornina [l]	200	285	280
Nazivni tlak [MPa] 0,6
Masa / napolnjen z vodo [kg] 82 / 282 112 / 397 134 / 414
Protikoroziska zaščitna kotla Emajlirano / Mg anoda
Ogrevana površina PT - spodnji [m2]	1,05	1,6	1,6
Ogrevana površina PT - zgornji [m2]	-	-	1,09
Volumen PT - spodnji [l]	6,6	10	10
Volumen PT - zgornji [l]	-	-	6,8
Debelina izolacije [mm] 57
Stopnja zaščite pred vlago IP 21

PT - Prenosnik toplote

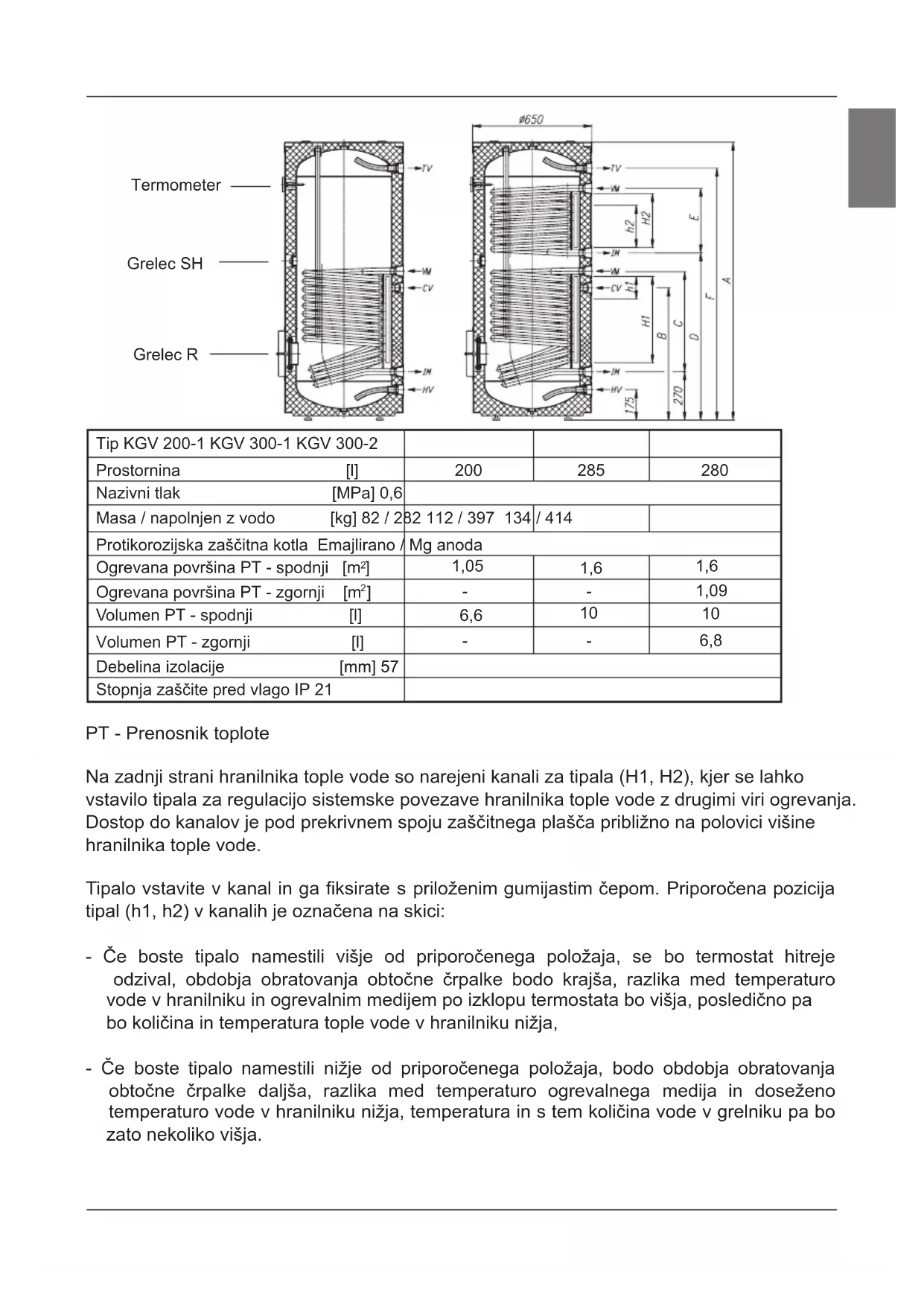

Na zadnji strani hranilnika tople vode so narejeni kanali za tipala (H1, H2), kjer se lahko vstavilo tipala za regulacijo sistemske povezave hranilnika tople vode z drugimi viri ogrevanja. Dostop do kanalov je pod prekrivnem spoju zaščitnega plašča približno na polovici višine hranilnika tople vode.

Tipalo vstavite v kanal in ga fiksirate s priloženim gumijastim čepom. Priporočena pozicija tipal (h1, h2) v kanalih je označena na skici:

• Če boste tipalo namestili višje od priporočenega položaja, se bo termostat hitreje odzival, obdobja obratovanja obtočne črpalke bodo krajša, razlika med temperaturo vode v hranilniku in ogrevalnim medijem po izklopu termostata bo višja, posledično pa bo količina in temperatura tople vode v hranilniku nižja,
• Če boste tipalo namestili nižje od priporočenega položaja, bodo obdobja obratovanja obtočne črpalke daljša, razlika med temperaturo ogrevalnega medija in doseženo temperaturo vode v hranilniku nižja, temperatura in s tem količina vode v grelniku pa bo zato nekoliko višja.

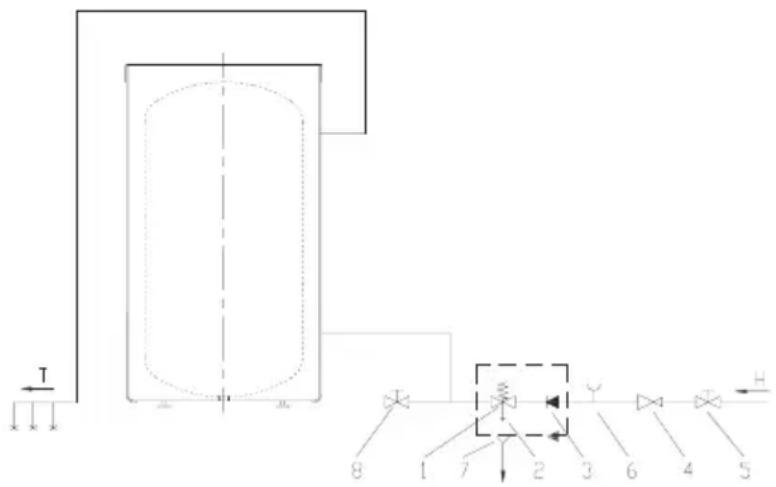

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Pred priključitvijo hranilnika tople vode je potrebno namestiti zaščitno prevleko. Najprej snamete zgornji pokrov ter prevleko postavite tako, da se ujemajo priključki na hranilniku vode in zareze na prevleki. Zadrgo zaprete od vrha proti tlem, nato zategnete in trdno zavežete vrvico na zgornjem robu prevleke in položite nazaj zgornji pokrov. Termometer se vstavi v za to pripravljeno tulko na sprednji strani hranilnika vode, kjer je predhodno potrebno ustrezno zarezati prevleko. Priključitev na vodovodno omrežje oz. postavitev barvnih rozet napravite po označbah za priključke iz predhodnega poglavja.

Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna šoba na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole vsakih 14 dni. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben. Pri segrevanju vode v hranilniku tople vode se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode na dotočni cevi grelnika. Prostornina ekspanzijske posode na bo vsaj 3% prostornine hranilnika tople vode.

Hranilnik tople vode lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od 0,5 MPa.

V nasprotnem primeru je potrebno vgraditi redukcijski ventil tlaka, ki zagotavlja, da tlak na dotoku v hranilnik tople vode ne presega nazivnega.

PRIKLJUČITEV NA DRUGE VIRE OGREVANJA

Hranilniki tople vode omogočajo pripravo sanitarne vode preko enega ali dveh izmenjevalcev toplote z različnimi viri energije (npr. centralno ogrevanje, sončna energija, ...)

Na stransko prirobnico kotla je mogoče dodatno vgraditi tudi toplotno črpalko.

Možnosti povezave hranilnika tople vode z različnimi viri ogrevanja so prikazane na skicah.

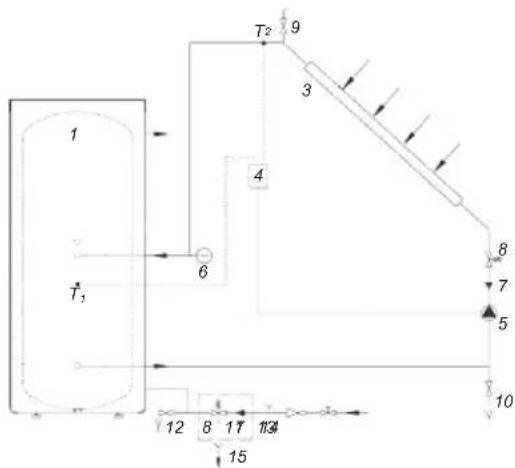

Povezava s sprejemniki sončne energije


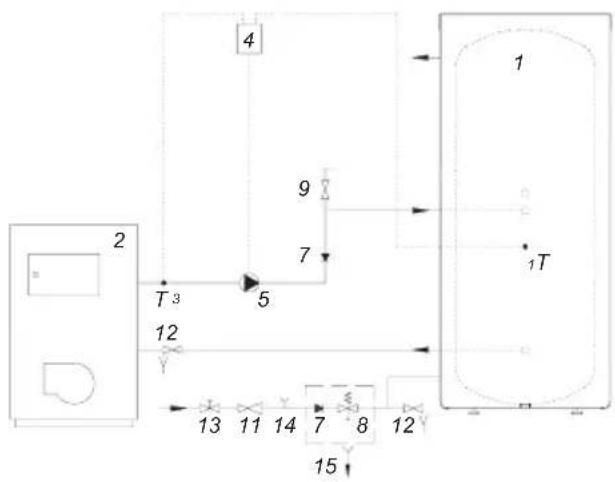

Povezava s kotlom centralnega ogrevanja

1. Hranilnik tople vode
2. Kotel centralnega ogrevanja
3. Sprejemnik sončne energije
4. Diferencialni TR s tipali (T1, T2, T3, T4)
5. Obtočna črpalka
6. Ekspanzijska posoda
7. Protipovratni ventil
8. Varnostni ventil
9. Ventil za odzračevanje
10. Ventil za polnjenje in praznjenje sistema
11. Reducirni ventil
12. Izpustni ventil
13. Zaporni ventil
14. Preizkusni nastavek
15. Lijak s priključkom na odtok

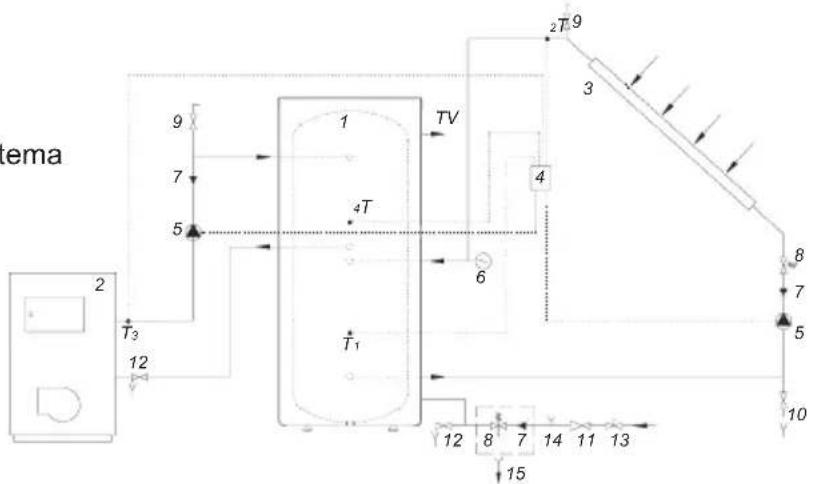

Povezava s sprejemniki sončne energije in kotlom centralnega ogrevanja

UPORABA IN VZDRŽEVANJE

• će potrebujete višjo temperaturo vode kot jo dosežemo z ostalimi viri segrevanja,
• će zaradi sezonskih ali drugih pogojev ni na razpolago osnovnih virov ogrevanja.

Kadar obstaja nevarnost, da bo voda v hranilniku tople vode zmrznila, jo morate iz njega iztočiti. Pri tem odpremo ročico za toplo vodo na eni od mešalnih baterij, ki je priključena na hranilnik tople vode. Vodo iz hranilnika tople vode izpustimo skozi za to predviden izpustni ventil na dotočni cevi.

Zunanjost hranilnika tople vode čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo hranilnika tople vode. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu hranilnika tople vode glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vasa da morebitnih okvar na grelniku ne popravljate samia ampak o njih obvestite najbližjo servisno služboi
