Produkttyp Warmwasserspeicher mit Wärmetauscher
Marke Gorenje
Modell KGV200 (KGV 200-1)
Volumen 200 Liter
Abmessungen (Höhe x Breite x Tiefe) 1550 x 740 x 560 mm
Gewicht leer / betriebsbereit 82 kg / 282 kg
Korrosionsschutz Emaillierung + Magnesiumanode
Fläche des Wärmetauschers (unten) 1,05 m²
Volumen des Wärmetauschers (unten) 6,6 Liter
Isolationsdicke 57 mm
Schutzklasse IP21
Anschlüsse Kaltwassereingang (HV) und Warmwasserausgang (TV): G 1"; Zirkulation (CV): G 3/4"; Wärmetauscher (IM/VM): G 1"
Maximaler Betriebsdruck 0,6 MPa (6 bar)
Kompatible Energiequellen Heizkessel, Solarenergie, Wärmepumpe, optionaler elektrischer Heizstab (Typ R oder SH)
Hauptfunktionen Speicherung und Erzeugung von Warmwasser über Wärmetauscher, Möglichkeit der elektrischen Nachheizung
Regelmäßige Wartung Überprüfung des Sicherheitsventils alle 14 Tage, Reinigung der Außenseite mit mildem Reinigungsmittel
Periodische Wartung Technische Überprüfung durch Fachpersonal nach 2 Jahren (Anodenprüfung, Entkalkung falls erforderlich)
Sicherheit Sicherheitsventil erforderlich, Entleeren bei Frostgefahr
Ersatzteile und Reparierbarkeit Magnesiumanode, elektrischer Heizstab, Sicherheitsventil; interne Eingriffe nur durch autorisierten Kundendienst

Häufig gestellte Fragen - KGV200 GORENJE

Wie installiere ich den Speicher KGV200?
Installieren Sie das Gerät an einem trockenen, frostsicheren Ort, vorzugsweise in der Nähe von Wärmequellen (Heizraum). Der elektrische und wasserseitige Anschluss muss von einem qualifizierten Installateur durchgeführt werden. Vor dem Anschluss montieren Sie die Schutzabdeckung gemäß der Anleitung.
Welche genauen Abmessungen hat der KGV200?
Die Abmessungen sind: Höhe 1550 mm, Breite 740 mm, Tiefe 560 mm. Der Außendurchmesser beträgt ca. 650 mm.
Wie schwer ist das Gerät leer und betriebsbereit?
Leer wiegt der Speicher 82 kg. Mit Wasser gefüllt beträgt das Gesamtgewicht 282 kg.
Wozu dient der integrierte Wärmetauscher?
Der Wärmetauscher erwärmt das Brauchwasser mithilfe verschiedener externer Energiequellen: Heizkessel, Solarkollektoren oder Wärmepumpe. Es gibt einen unteren Wärmetauscher (6,6 L, 1,05 m²) und bei manchen Modellen einen zusätzlichen oberen Wärmetauscher.
Wie installiere ich das Sicherheitsventil?
Das Sicherheitsventil oder die Sicherheitsgruppe muss an der Kaltwasserzuleitung installiert werden. Es verhindert einen Überdruck von mehr als 0,1 MPa über dem normalen Druck. Die Ablauföffnung muss frei in die Atmosphäre münden. Überprüfen Sie die Funktion alle 14 Tage durch Betätigen des Hebels oder Lösen der Mutter.
Kann ich einen elektrischen Heizstab hinzufügen?
Ja, der Speicher kann optional mit einem elektrischen Heizstab vom Typ R (auf Flansch Ø180 mm) oder Typ SH (auf Muffe G 6/4) ausgestattet werden. Dieser ermöglicht eine Nachheizung, wenn andere Quellen unzureichend oder nicht verfügbar sind.
Wie pflege ich das Gerät?
Reinigen Sie die Außenseite mit einem milden Reinigungsmittel und einem feuchten Tuch. Verwenden Sie keine Lösungsmittel oder aggressive Reiniger. Entleeren Sie das Gerät, wenn Frostgefahr besteht. Lassen Sie die Anode nach 2 Jahren von einem Fachmann überprüfen und das Innere entkalken, danach gemäß den Empfehlungen des Kundendienstes.
Was tun, wenn das Sicherheitsventil tropft?
Wenn das Ventil im Normalbetrieb tropft, kann dies auf Überdruck zurückzuführen sein. Sie können ein Ausdehnungsgefäß in die Zuleitung einbauen, mit einem Volumen von mindestens 3 % des Speichervolumens (also 6 L für den KGV200). Dies reduziert ungewollte Abflüsse.
Wie entleere ich den Speicher?
Öffnen Sie zuerst einen Warmwasserhahn. Öffnen Sie dann das Ablassventil an der Kaltwasserzuleitung. Lassen Sie das Wasser vollständig ab, um Frostschäden zu vermeiden oder Wartungsarbeiten durchzuführen.
Was ist der maximal zulässige Wasserdruck?
Der maximale Betriebsdruck beträgt 0,6 MPa (6 bar). Wenn der Netzdruck 0,5 MPa übersteigt, muss ein Druckminderer vorgeschaltet werden, um diesen Wert nicht zu überschreiten.

Benutzerfragen zu KGV200 GORENJE

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Kessel kostenlos im PDF-Format! Finden Sie Ihr Handbuch KGV200 - GORENJE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KGV200 von der Marke GORENJE.

BEDIENUNGSANLEITUNG KGV200 GORENJE

Gebrauchsanweisung 9

Werter Kunde, wir danken Ihnen, dass Sie sich für den Einkauf eines unserer Geräte entschlossen haben.

VOR EINBAU UND DER ERSTBENUTZUNG DES GERÄTS LESEN SIE BITTE SORGFÄLTIG DIESE ANLEITUNG DURCH.

Der Boiler wurde im Einklang mit den geltenden Normen hergestellt. Alle wesentlichen technischen Eigenschaften befinden sich auf einem Produktschild, das am Gehäuse befestigt ist.

Das Gerät darf nur von einem Fachmann angeschlossen werden. Eingriffe in das Gerät wegen Reparaturen, Wassersteinbeseitigung, Überprüfung oder Austausch der Korrosionsschutzanode sollten Sie von dem dafür beauftragten Kundendienst vornehmen lassen.

Der Warmwasserspeicher ist so konzipiert, dass über einen Wärmeaustauscher folgende Wärmequellen verwendet werden können:

EINBAU

Das Gerät sollte in einem trockenen Raum, in dem keine Frostgefahr besteht, nach Möglichkeit unweit von anderen Wärmequellen aufgestellt werden (z.B. in Heizkellern).

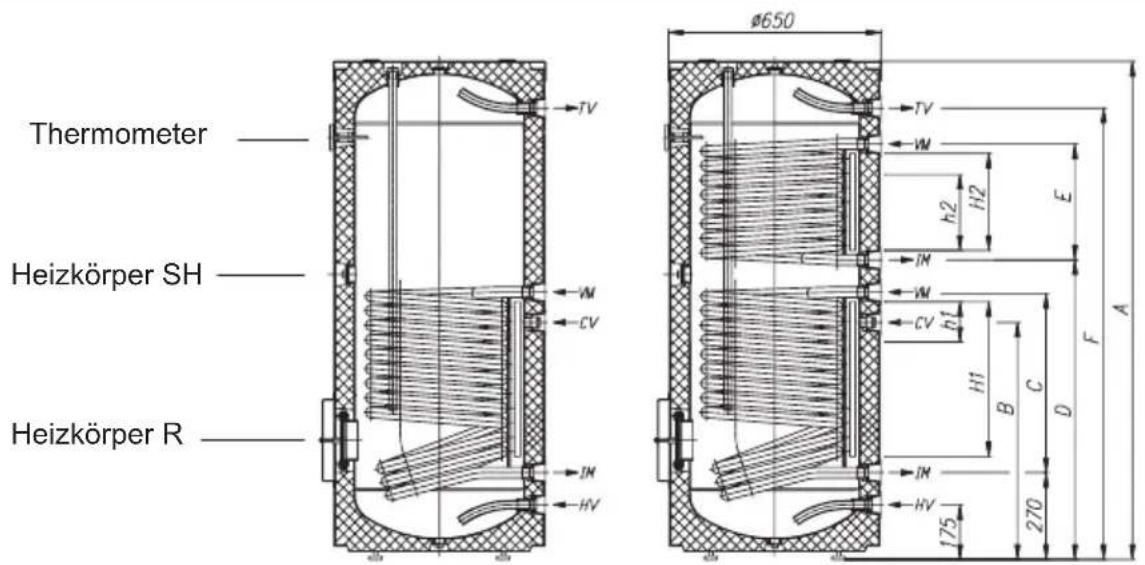

TECHNISCHE EIGENSCHAFTEN DES BOILERS

KGV 200-1 KGV 300-1 KGV 300-2
A 1150 1550 1550
B 560 740740
C 380 560 560
D--930
E--360
F 1010 1410 1410
HVG 1G 1G 1
IMG 1G 1G 1
CVG 3/4G 3/4G 3/4
VMG 1G 1G 1
TV G1 G1 G1
KGV 200-1KGV 300-1KGV 300-2
H1300480480
H2--300
h1100155155
h2--210

H1, H2 - Fühlerkanal

h1, h2 - Fühlerposition

HV - Kaltwasserzufuhr (blaue Rosette)

IM - Medienausgang WT (blaue Rosette)

CV - Umlaufleitung (blaue Rosette)

Thermometer, Heizkörper SH, Heizkörper R, TV, M, CV, HV, φ650, TV, W, h2, H2, E, A, HV, HV, 175, 270, B, C, D, F, H1, H1, M, M, M, M, M, M, M, M

Typ KGV 200-1 KGV 300-1 KGV 300-2
Volumen [l] 200 285 280
Nenndruck [MPa] 0,6
Gewicht / gefllt mit Wasser [kg] 82 / 282 112 / 397 134 / 414
Korrosionsschutz des Behmlters emailiert & Magnesiumschutzanode
Beheizte Flmche WT-unten [ m2 ]1,051,61,6
Beheizte Flmche WT-oben [ m2 ]--1,09
Volumen WT-unten [l]6,61010
Volumen WT-oben [l]--6,8
Dmmmschichtstmrke [mm] 57
Schutzstufe IP 21

WT - Wärmetauscher

Auf der Rückseite des Warmwasserspeichers wurden Kanäle angelegt (H1, H2), in die Temperaturfühler zur Regelung der Systemverbindung des Speichers mit anderen Wärmequellen eingesetzt werden können. Der Zugang zu den Kanälen befindet sich unterhalb der Abdeckverbindung der Schutzhülle ungefähr auf halber Höhe des Warmwasserspeichers.

Der Temperaturfühler wird in den Kanal eingesetzt und mit dem beigelegten Gummistift fixiert. Die empfohlene Fühlerposition (h1, h2) in den Kanälen ist aus der Zeichnung ersichtlich:

  • Wenn Sie den Temperaturfühler höher anbringen als empfohlen, reagiert der Wärmeregler schneller. Die Betriebszeiten der Umlaufpumpe werden kürzer und der Unterschied zwischen der Wassertemperatur im Speicher und dem Wärmekörper nach Abschalten des Wärmereglers größer. Die Folge davon ist, dass Wassermenge und -temperatur im Speicher sinken,
  • Wenn Sie den Temperaturfühler niedriger einsetzen als empfohlen, werden die Betriebszeiten der Umlaufpumpe länger, der Unterschied zwischen Heizkörpertemperatur und der im Speicher vorherrschenden Temperatur niedriger, was dazu führt, dass Temperatur und Wassermenge im Speicher um einiges steigen.

ANSCHLUSS AN DAS WARMWASSERSYSTEM

Vor Anschluss des Warmwasserspeichers ist der Schutzüberzug anzubringen. Zuerst ist der obere Deckel abzunehmen und der Schutzüberzug so anzupassen, dass Speicheranschlüsse und Einschnitte am Überzug ineinander liegen. Nachdem der Verschluss von oben nach unten gezogen ist, wird die Schnur am oberen Rand des Überzugs fest angezogen und straff zugebunden. Der obere Deckel wird wieder an seinen Platz gelegt. Das Thermometer ist in eine dafür angebrachte Hülse an der Vorderseite des Warmwasserspeichers einzuführen, wobei vorher am Überzug ein entsprechender Einschnitt vorzunehmen ist. Der Anschluss an das Leitungsnetz bzw. das Anbringen der Farbrosetten erfolgt wie im vorangegangenen Kapitel beschrieben nach Bezeichnung der Anschlüsse.

Aus Sicherheitsgründen ist am Zulaufrohr unbedingt ein Sicherheitsventil anzubringen, das den Druckanstieg im Kessel um mehr als 0,1 MPa über Nominaldruck vermeidet. Beim Erwärmen des Wassers steigt der Wasserdruck im Kessel bis zu der am Sicherheitsventil eingestellten Grenze. Da das Wasser nicht zurück ins Leitungssystem kann, können Wassertröpfchen aus der Ablauföffnung des Sicherheitsventils austreten. Das Tropfwasser wird über einen Auffang, der unter dem Sicherheitsventil anzubringen ist, in das Abflusssystem geleitet. Das Abflussrohr, das sich unterhalb des Ventilablaufs befindet, ist geradlinig nach unten und in frostfreier Umgebung anzubringen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Sicherheitsventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß am Zulaufrohr des Warmwasserbereiters eingebaut wird. Das Volumen des Expansionsgefäßes beträgt ca. 3% des Speichervolumens.

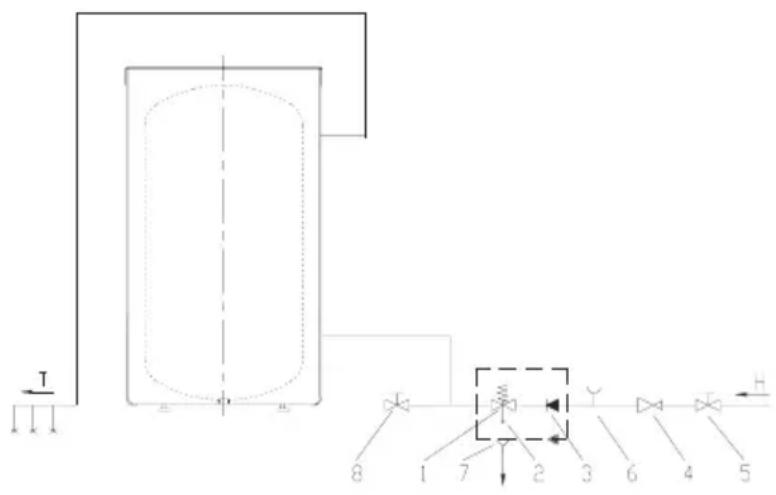

Zeichenerklärung:

  1. Sicherheitsventil
  2. Probeventil
  3. Rückschlagventil
  4. Druckreduktionsventil
  5. Absperrventil
  6. Probeaufsatz
  7. Trichter mit Abflussanschluss
  8. Ablassventil

H - Kaltwasser

T - Warmwasser

Der Boiler kann ohne Reduktionsventil an das Hauswasserleitungssystem angeschlossen werden, wenn der Druck im System niedriger als 0,5 MPa ist. Sollte dies nicht der Fall sein, muss ein Druckreduktionsventil eingebaut werden, damit der Druck beim Wasserzulauf in den Boiler den Nennwert nicht übersteigt.

ANSCHLUSS AN ANDERE WÄRMEQUELLEN

Der Boiler ermöglicht die Aufbereitung von Badewasser über ein oder zwei Wärmeaustauscher mit unterschiedlichen Energiequellen (z.B. Zentralheizung, Sonnenenergie usw.). An der Seitenflansche des Heizkessels kann zusätzlich eine Wärmepumpe angebracht werden. Verbindungsmöglichkeiten mit unterschiedlichen Wärmequellen sind in den Skizzen aufgezeigt.

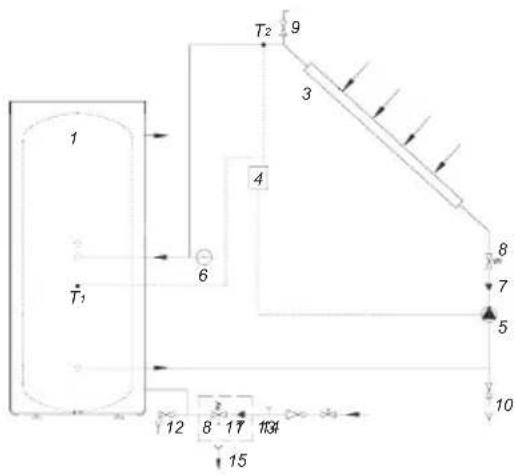

Verbindung mit Sonnenenergiezellen


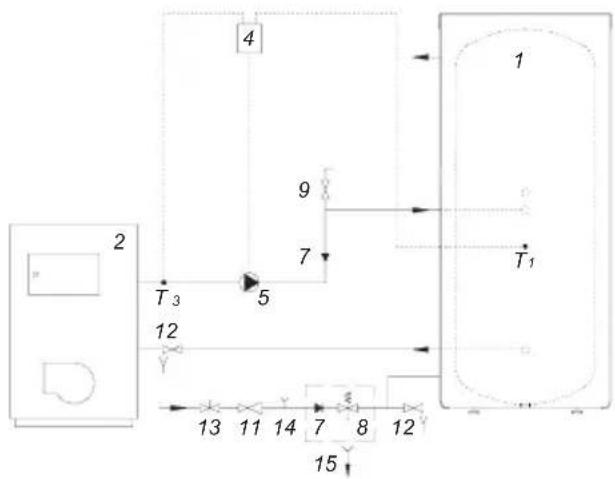

Verbindung mit Zentralheizungskesseln

  1. Warmwasserspeicher
  2. Zentralheizungskessel
  3. Sonnenenergiezellen
  4. Differentialthermostat mit Fühlern (T1, T2, T3, T4)
  5. Umwälzpumpe
  6. Expansionsgefäß
  7. Rückschlagventil
  8. Sicherheitsventil
  9. Entlüftungsventil
  10. Ventil zum Auffüllen und Entleeren des Systems
  11. Reduktionsventil
  12. Ablassventil
  13. Absperrventil
  14. Probeaufsatz
  15. Trichter mit Abflussanschluss

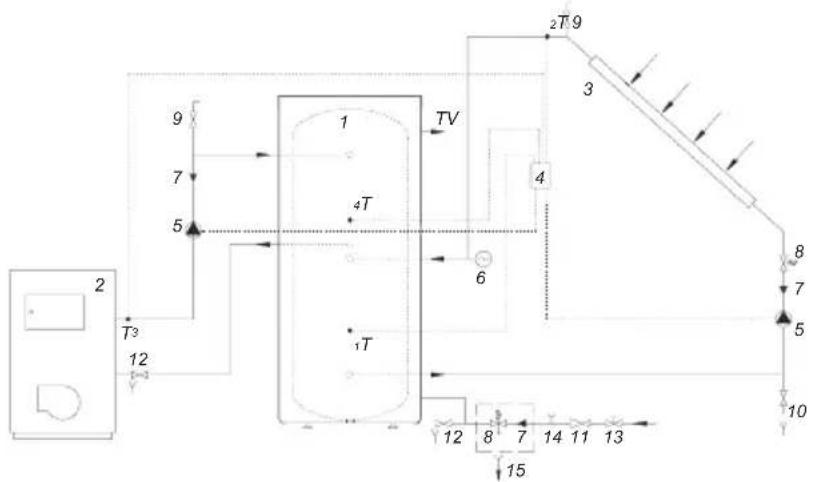

Verbindung mit Sonnenenergiezellen und mit Zentralheizungskesseln

  • wenn Sie eine höhere Wassertemperatur wünschen, als mit den vorhandenen Wärmequellen erzielt werden kann,
  • wenn saisonbedingt oder aufgrund anderer Ursachen die Hauptwärmequellen nicht zur Verfügung stehen.

Bei Frostgefahr im Boiler ist das Wasser aus dem Gerät zu entleeren. Danach öffnen Sie den Warmwasserhahn an der Mischbatterie, die an das Gerät angeschlossen ist. Das Wasser ist über das dafür vorgesehene Ablassventil am Zulaufrohr zu entleeren.

Die Geräteoberfläche kann mit einer leichten Waschmittellösung gereinigt werden. Lösungs- und grobe Reinigungsmittel sind zu vermeiden.

Durch regelmäßige Kontrollen, die vom Kundendienst ausgeführt werden, garantieren Sie Ihrem Gerät eine einwandfreie Betriebsweise und lange Lebensdauer. Die erste Kontrolle sollte etwa zwei Jahre nach Anschluss des Geräts vom Kundendienst erfolgen. Dabei wird die Abnutzung der Korrosionsschutzanode überprüft und wenn notwendig, Wasserstein entfernt, der sich je nach Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Boilers bilden kann. Das Datum der nächsten Kontrolle wird Ihnen dann im Hinblick auf den Zustand des Geräts vom Kundendienst empfohlen.

Der Verschleiß der Korrosionsschutzanode wird optisch überprüft. Die Anode muss ausgetauscht werden, wenn bei der Kontrolle festgestellt wird, dass sich ihr Durchmesser stark verringert hat oder die Abnutzung bereits bis auf den Stahlkern erfolgt ist.

Garantieleistungen können nur in Anspruch genommen werden, wenn die Schutzanode regelmäßig überprüft worden ist.

Wir bitten Sie, eventuelle Schäden am Boiler nicht selbst zu beheben, sondern umgehend den nächsten Kundendienst zu benachrichtigen.
