Type de produit	Accumulateur d'eau chaude sanitaire avec échangeur thermique
Marque	Gorenje
Modèle	KGV200 (KGV 200-1)
Volume	200 litres
Dimensions (hauteur x largeur x profondeur)	1550 x 740 x 560 mm
Poids à vide / en charge	82 kg / 282 kg
Protection anti-corrosive	Émaillage + anode en magnésium
Surface de l'échangeur thermique (inférieur)	1,05 m²
Volume de l'échangeur thermique (inférieur)	6,6 litres
Épaisseur de l'isolation	57 mm
Classe de protection	IP21
Raccordements	Entrée d'eau froide (HV) et sortie d'eau chaude (TV) : G 1" ; Circulation (CV) : G 3/4" ; Échangeur thermique (IM/VM) : G 1"
Pression de service maximale	0,6 MPa (6 bar)
Sources d'énergie compatibles	Chaudière de chauffage central, énergie solaire, pompe à chaleur, résistance électrique en option (type R ou SH)
Fonctions principales	Stockage et production d'eau chaude sanitaire via échangeur thermique, possibilité d'appoint électrique
Entretien courant	Vérification de la soupape de sécurité tous les 14 jours, nettoyage extérieur avec détergent doux
Entretien périodique	Contrôle technique par professionnel après 2 ans (vérification anode, détartrage si nécessaire)
Sécurité	Soupape de sécurité obligatoire, vidange en cas de risque de gel
Pièces détachées et réparabilité	Anode magnésium, résistance électrique, soupape de sécurité ; interventions internes réservées au service après-vente agréé

FOIRE AUX QUESTIONS - KGV200 GORENJE

Comment installer l'accumulateur KGV200 ?

Installez l'appareil dans un endroit sec, à l'abri du gel, de préférence à proximité des sources de chaleur (chaufferie). Le raccordement électrique et à l'eau doit être effectué par un installateur qualifié. Avant le raccordement, installez le revêtement protecteur en suivant les instructions du manuel.

Quelles sont les dimensions exactes du KGV200 ?

Les dimensions sont : hauteur 1550 mm, largeur 740 mm, profondeur 560 mm. Le diamètre extérieur est d'environ 650 mm.

Quel est le poids de l'appareil vide et en charge ?

À vide, l'accumulateur pèse 82 kg. Rempli d'eau, le poids total atteint 282 kg.

À quoi sert l'échangeur thermique intégré ?

L'échangeur thermique permet de chauffer l'eau sanitaire en utilisant différentes sources d'énergie externes : chaudière de chauffage central, panneaux solaires ou pompe à chaleur. Il existe un échangeur inférieur (6,6 L, 1,05 m²) et, sur certains modèles, un échangeur supérieur supplémentaire.

Comment installer la soupape de sécurité ?

La soupape de sécurité ou le groupe de sécurité doit être installé sur le tuyau d'alimentation en eau froide. Elle empêche une surpression supérieure à 0,1 MPa au-dessus de la pression normale. La buse d'écoulement doit déboucher à l'air libre. Vérifiez son bon fonctionnement tous les 14 jours en actionnant la manivelle ou en desserrant l'écrou.

Peut-on ajouter une résistance électrique ?

Oui, l'accumulateur peut recevoir en option une résistance électrique de type R (sur bride Ø180 mm) ou de type SH (sur douille G 6/4). Celle-ci permet un chauffage d'appoint lorsque les autres sources sont insuffisantes ou indisponibles.

Comment entretenir l'appareil ?

Nettoyez l'extérieur avec un détergent doux et un chiffon humide. N'utilisez pas de solvants ni de produits agressifs. Effectuez une vidange si l'eau risque de geler. Faites contrôler l'anode et détartrer l'intérieur par un professionnel après 2 ans, puis selon les recommandations du service après-vente.

Que faire en cas de goutte d'eau de la soupape de sécurité ?

Si la soupape goutte en fonctionnement normal, cela peut être dû à une surpression. Vous pouvez installer un vase d'expansion sur la conduite d'alimentation, d'un volume d'au moins 3 % du volume de l'accumulateur (soit 6 L pour le KGV200). Cela réduit les écoulements intempestifs.

Comment vidanger l'accumulateur ?

Ouvrez d'abord un robinet d'eau chaude. Ensuite, ouvrez la soupape d'échappement située sur la conduite d'arrivée d'eau froide. Videz complètement l'eau pour éviter le gel ou pour effectuer un entretien.

Quelle est la pression d'eau maximale admissible ?

La pression de service maximale est de 0,6 MPa (6 bar). Si la pression du réseau dépasse 0,5 MPa, un réducteur de pression doit être installé en amont pour ne pas dépasser cette valeur.

MODE D'EMPLOI KGV200 GORENJE

Notice d'utilisation 24

Cher clienta nous vous remercions d'avoir acheté notre produiti

VEUILLEZ LIRE ATTENTIVEMENT CETTE NOTICE AVANT L'INSTALLATION ET L'ACCUMULATEUR DE L'EAU MISE EN SERVICE

L'accumulateur de l'eau chaude est fait en conformitP avec les normes. Ses caractPristiques principales sont indiquPes sur la plaque signalPtique fixPe entre les tuyaux de raccordement. L'accumulateur de l'eau ne peut être raccordP au rPseau Plectrique et ré la conduite d'eau que par un installateur qualifiP. Les interventions ré son intPrieur pour faire des rPparations, pour le dPtarter, contrôpler ou remplacer la protection anti-corrosive anodique, ne peuvent être effectuPes que par un service après-vente agrPP.

L'accumulateur d'eau chaude est conCu de telle maniBre qu'on puisse, 3 travers l'Pchangeur thermique, utiliser les sources de chauffage suivants, 3 savoir:

• la chaudiBre de chauffage central
• l'Pnergie solaire
• la pompe 3 chaleur

Dans l'accumulateur d'eau chaude, on peut encastrer en supplPment le rPchauffeur

douille de raccordement G 6/4.

INSTALLATION

Installez l'accumulateur de l'eau chaude dans un endroit sec, or il ne gBle pas, et s'il est possible 3 l'approximitP des autres sources de chauffage (p.ex. dans une chaufferie).

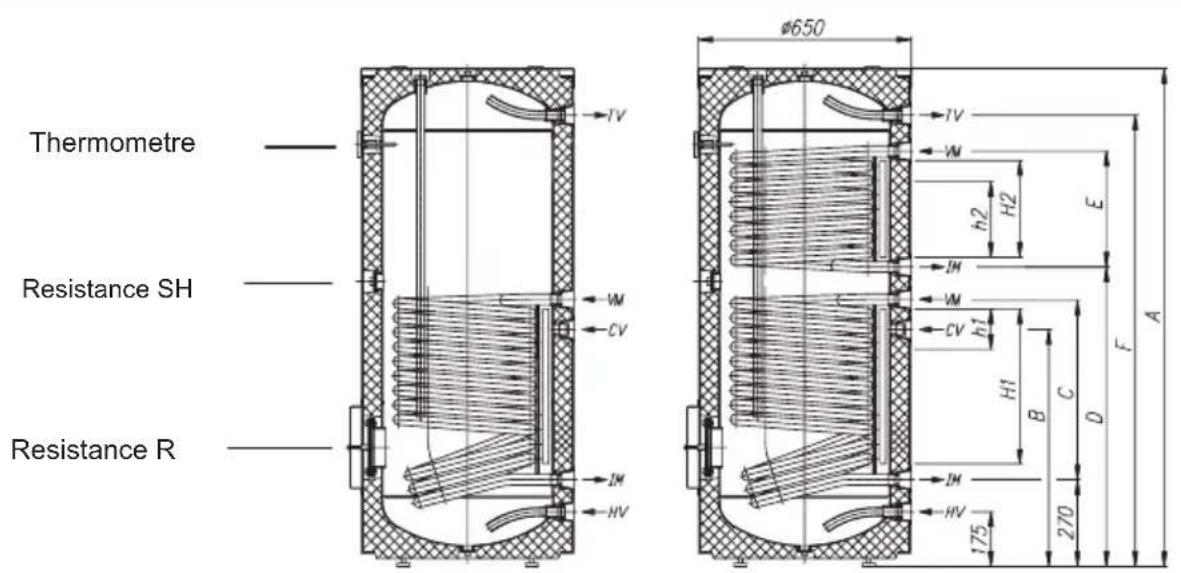

CARACTwRISTIQUES TECHNIQUES L'ACCUMULATEUR DE L'EAU

	KGV 200-1 KGV 300-1 KGV 300-2
A 11	50 1550 1550
B 56	0 740 740
C 38	0 560 560
D	-	-	930
E	-	-	360
F 10	10 1410 1410
HV	G 1 G 1	G 1
IM	G 1 G 1	G 1
CV	G 3/4	G 3/4	G 3/4
VM	G 1 G 1	G 1
TV G	1 G 1	G 1

	KGV 200-1	KGV 300-1	KGV 300-2
H1	300	480	480
H2	-	-	300
h1	100	155	155
h2	-	-	210

H1, H2 - Les canaux pour les senseurs

h1, h2 - La position recommandPe des senseurs

HV - Flux d'eau froide (rosette bleue)

IM - Sortie du mPdium du ET (rosette bleue)

CV - Conduit de circulation (rosette bleue)

VM - EntrPe du mPdium du ET (rosette rouge)

TV - dcoulement d'eau chaude (rosette rouge)

Type KGV 200-1 KGV 300-1 KGV 300-2
Volume [l] 200 285 280
		0,6
Poids/rempli d'eau [kg] 82 / 282 112 / 397 134 / 414
Protection anti-corrosive de la chaudiBre EmailIP / anode Mg
Surface chauffPe ET - au-dessous [m2]		1,05	1,6	1,6
Surface chauffPe ET - au-dessus [m2]		-	-	1,09
Volume ET - au-dessous [l]		6,6	10	10
Volume ET - au-dessus [l]		-	-	6,8
дpaisseur de l'isolation [mm] 57
Classe de protection IP 21

ET - дchangeur thermique

Du c ^pt P arriBre de l'accumulateur d'eau chaude se trouvent les canaux pour les senseurs (H1, H2) qui peuvent recevoir les senseurs pour la rPgulation de la connexion de systBme de l'accumulateur d'eau chaude aux autres sources de chauffage. L'accBs aux canaux se trouve sous la jonction de la couverture du revu ^t tement de protection, approximativement 3 mi-hauteur de l'accumulateur d'eau chaude.

Placez le senseur dans le canal et fixez-le 3 l'aide du bouchon en caoutchuc ci-joint. La position (h1, h2) recommandPe des senseurs dans les canaux est marquPe sur le schPma:

• En plaCant le senseur dans la position supPrieure 3 la position recommandPe, le thermostat rPagira plus vite, les durPes de fonctionnement de la pompe de circulation seront plus courtes, la diffPrence entre la tempPrature d'eau dans l'accumulateur et le corps de chauffage aprBs la mise en arrût du thermostat sera plus grande, et par consPquent la quantitP et la tempPrature de l'eau chaude dans l'accumulateur seront plus basses,
• En plaCant le senseur dans la position infPrieure 3 la position recommandPe, les durPes de fonctionnement de la pompe de circulation seront plus longues, la diffPrence entre la tempPrature du corps de chauffage et la tempPrature d'eau atteinte dans l'accumulateur sera plus petite, et par consPquent la tempPrature et la quantitP de l'eau dans le rPchauffeur seront un peu plus PIPvPes.

RACCORDEMENT AU RESEAU DE LA DISTRIBUTION DE L'EAU

Avant de raccorder l'accumulateur de l'eau chaude il faut installer le revutement protecteur. Tout d'abord, on enlBve le couvercle supPrieur, puis on met le revutement de faCon que les raccords sur l'accumulateur de l'eau et les incisions sur le revutement correspondent. On ferme la fermeture 3 glissiBre du haut vers le sol, puis on serre et on noue fermement la ficelle sur le bord supPrieur du revutement. On insBre le thermomBtre dans le tube prPvu 3 cet effet sur le cptP devant de l'accumulateur de l'eau of il faut inciser prPalablement le revutement. ExPcutez le raccordement au rPseau de la distribution de l'eau ou bien la mise en place des rosettes de couleur d'aprBs les indications pour les raccords du chapitre prPcPdent.

Pour assurer la sPcuritP du fonctionnement, il est obligatoire d'installer la soupape de sPcuritP ou un groupe de sPcuritP dans le tuyau d'alimentation, empêchant la surpression de l'eau dans la chaudière de plus de 0,1 MPa au-dessus de la valeur normale. La buse d'Pcoulement sur la soupape de sûretP doit obligatoirement avoir la sortie sur la pression atmosphPrique. Pour assurer un fonctionnement correct de la soupape de sûretP, vous devez vous-mûmes exPcuter des contrôfles rPguliers tous les 14 jours. Lors du contrôle vous devez ouvrir l'Pcoulement de la soupape de sûretP en dPplaCant la manivelle ou en desserrant l'Pcrou de la soupape (dPpend du type de la soupape). A travers la buse d'Pcoulement de la soupape doit couler l'eau, ce qui signifie que la soupape est sans dPfauts. La buse d'Pcoulement sur la soupape de sûretP doit obligatoirement avoir la sortie sur la pression atmosphPrique. Pour assurer un fonctionnement correct de la soupape de sûretP, vous devez vous-mûmes exPcuter des contrôfles rPguliers tous les 14 jours. Lors du contrôle vous devez ouvrir l'Pcoulement de la soupape de sûretP en dPplaCant la manivelle ou en desserrant l'Pcrou de la soupape (dPpend du type de la soupape). A travers la buse d'Pcoulement de la soupape doit couler l'eau, ce qui signifie que la soupape est sans dPfauts.

Dans le cas of vous n'avez pas de possibilitP, faute d'une installation impropre, de conduire l'eau gouttante de la soupape de sûretP 3 l'Pcoulement, vous povez Pviter le dPgouttement en installant un vase d'expansion sur le tuyau d'afflux du chauffe-eau. Que le volume du vase d'expansion soit au moins 3% du volume de l'accumulateur de l'eau chaude.

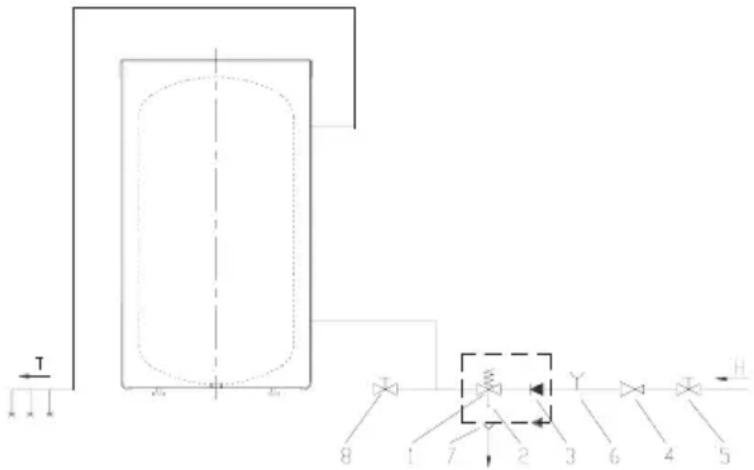

LPgende:

1. Soupape de sPcuritP
2. Soupape d'essai
3. Soupape de non-retour
4. Soupape rPductrice
5. Soupape d'arrêt
6. Embout d'essai
7. Evier raccordP í l'Pgout
8. Soupape d'Pchappement

H - Eau froide

T - Eau chaude

L'accumulateur de l'eau chaude peut être raccordP au rPseau de la distribution de l'eau d'une maison sans dPtendeur si la pression dans le rPseau est infPrieure 3 0,5 MPa. Dans le cas contraire, il est nPcessaire d'incorporer un dPtendeur qui assure que la pression sur l'afflux dans l'accumulateur de l'eau chaude ne dPpasse pas la pression dPsignPe.

Les accumulateurs de l'eau chaude permettent la prPparation de l'eau sanitaire 3 travers un ou deux Pchangeurs de chaleur 3 l'aide de diffPrentes sources d'Pnergie (p.ex. le chauffage central, l'Pnergie solaire,...)

Il est possible d'incorporer additionnelment aussi une pompe 3 chaleur sur la bride latPrale de la chaudiBre. Les possibilitPs de la connexion de l'accumulateur aux diffPrentes sources de chauffage sont dPmontrPes sur les schPmas.

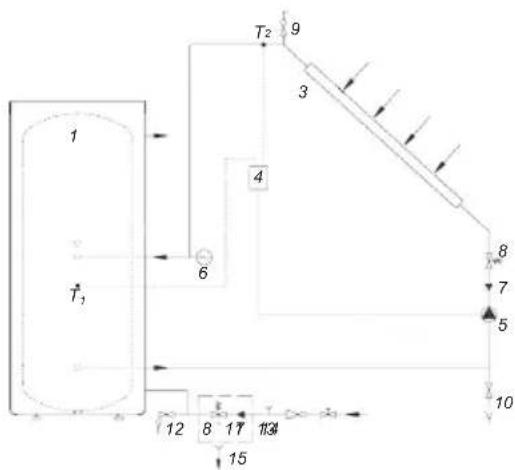

La connexion aux rPcepteurs de l'Pnergie solaire


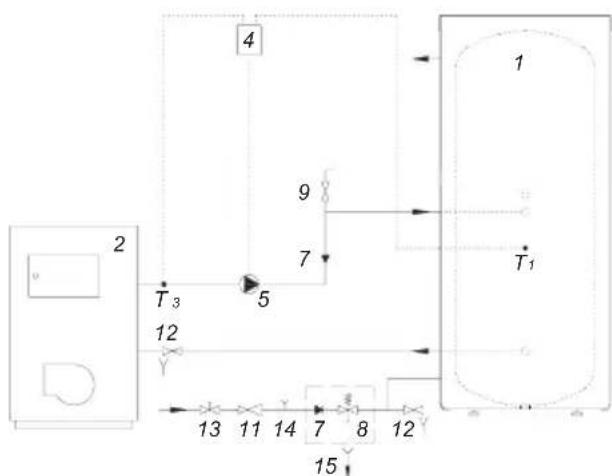

La connexion 3 la chaudiBre de chauffage central

1. Accumulateur de l'eau chaude

2. ChaudiBre de chauffage central

3. RPcepteur de l'Pnergie solaire

4. TR diffPrentiel aux senseurs (T1, T2, T3, T4)

5. Pompe de circulation

6. Vase d'expansion

7. Clapet de non-retour

8. Soupape de sûretP

9. Clapet d'aPration

10. Clapet permettant remplissage et vidange du systBme

11. Soupape rPductrice

12. Soupape d'Pchappement

13. Soupape d'arrêt

14. Embout d'essai

15. Evier raccordP í l'Pgout

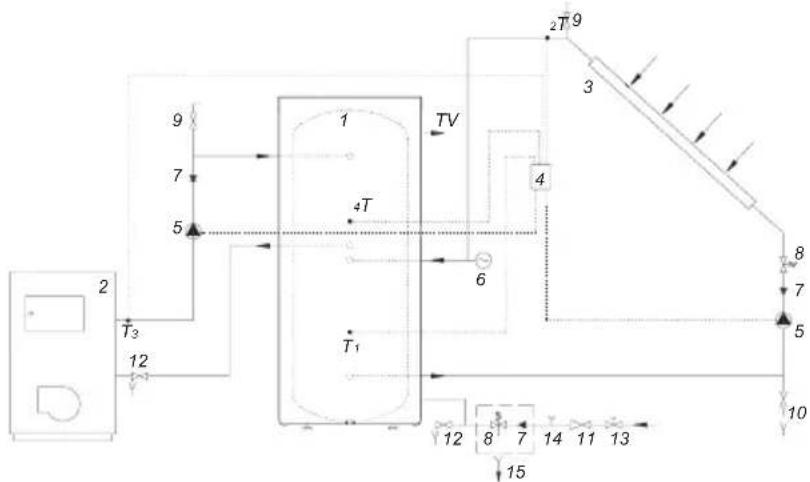

La connexion aux rPcepteurs de l'Pnergie solaire et 3 la chaudiBre de chauffage central

L'EMPLOI ET LE MAINTIEN

AprBs le raccordement au reseau de la distribution de l'eau et sur les autres sources de chauffage, l'accumulateur de l'eau chaude est prût 3 fontionner. D'habitude, la source PIPmentaire pour chauffage de l'eau sanitaire est le chauffage central ou l'Pnergie solaire, of la rPgulation du chauffage de l'eau chaude est effectuP dans le systBme de chauffage. Dans l'accumulateur d'eau chaude, on peut encastrer en supplPment le rPchauffeur Plectrique du type R sur la bride €180mm ou le rPchauffeur Plectrique du type SH sur la douille de raccordement G 6/4, qui sert au chauffage supplPmentaire de l'eau:

• si vous avez besoin d'une tempPrature d'eau plus PlevPe 3 celle que vous obtenez 3 l'aide des autres sources de chauffage,
• si les sources PIPmentaires ne sont pas 3 disposition, faute des conditions saisonniBres ou autres conditions.

S'il existe la possibilitéP que l'eau dans l'accumulateur de l'eau chaude gBle, videz-le.

Puis ouvrez la manivelle pour l'eau chaude sur un des robinets mPlangeurs qui est connectP 3 l'accumulateur de l'eau chaude. On verse l'eau de l'accumulateur de l'eau chaude par la soupape d'échappement prPvue 3 cet effet sur la conduite d'affluence. Nettoyez l'extPrieur de l'accumulateur de l'eau chaude 3 la lessive douce. Ne pas employer de dissolvants et de dPtergents agressifs.

Le fonctionnement correct et une longue durPe de la vie de l'accumulateur de l'eau chaude seront assurPs par les contrôples rPguliers. Deux ans aprBs le raccordement, le premier contrôle devrait être executP par un technicien qualifiP autorisP. Lors du contrôle, il verifie l'usure de l'anode de protection anti-corrosion et, s'il est nPcessaire, il enlBve le calcaire qui, selon la qualitP, la quantitP et la tempPrature de l'eau consommPe se trouve 3 l'intPrieur du chauffe-eau. Le service de dPpannage, aprBs le contrôle de l'accumulateur de l'eau chaude et selon l'Ptat constatP, vous recommandera la date du contrôle prochain.

Nous vous prions de ne pas procéder au dépannage du chauffezeau par vousçmèmes et de vous adresser au service aprèsüvente habilité le plus procheu
