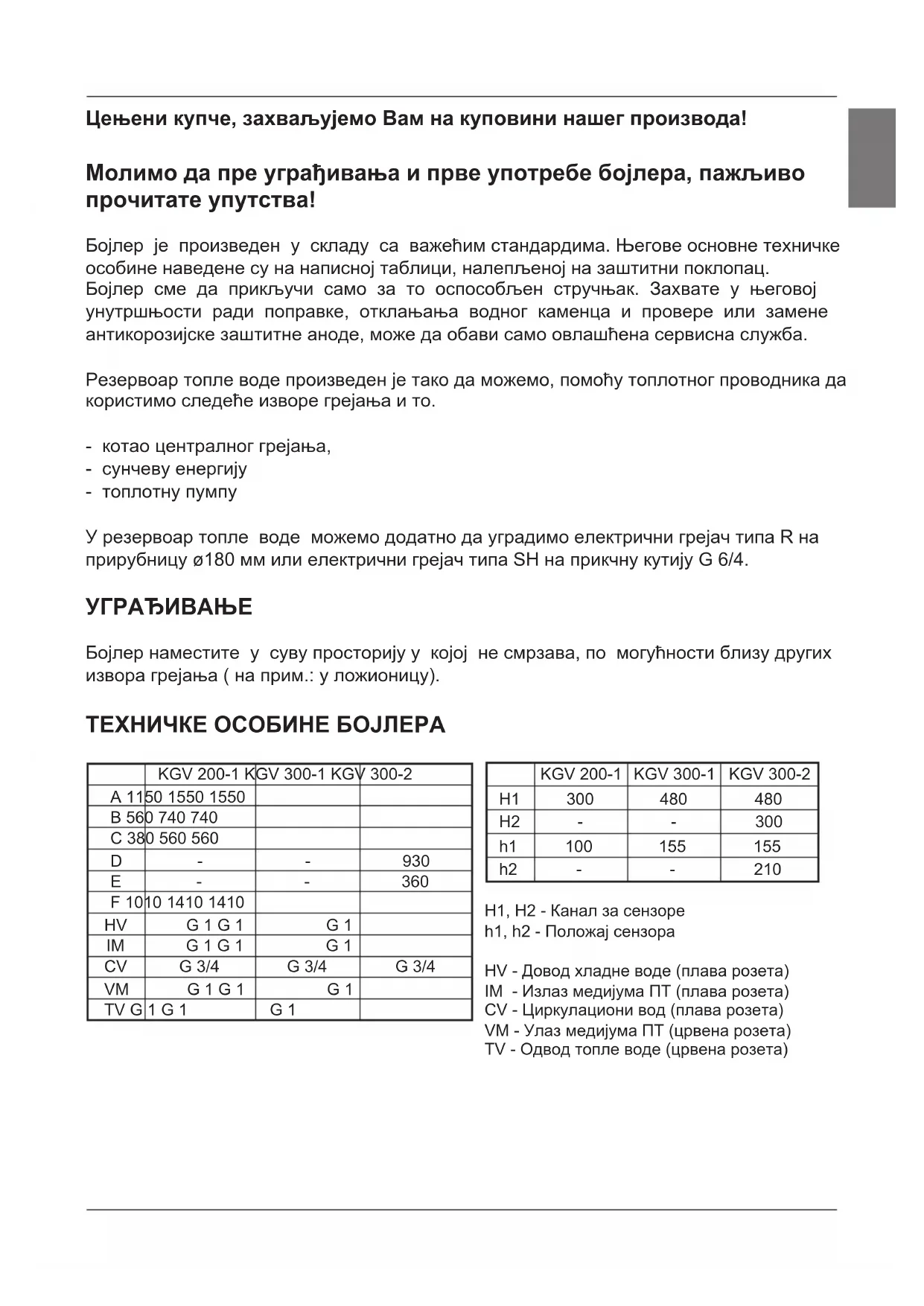

KORISNIČKI PRIRUČNIK KGV200 GORENJE

Цењени купче, захваљујемо Вам на куповини нашег производа!

Молимо да пре уграђивања и прве употребе бојлера, пажљиво прочитате упутства!

Бојлер је произведен у складу са важећим стандардима. Његове основне техничке особине наведене су на написној таблици, налепљеној на заштитни поклопац.

Бојлер сме да прикључи само за то оспособљен стручњак. Захвате у његовој унутрашњости ради поправке, отклањања водног каменца и провере или замене антикорозијске заштитне аноде, може да обави само овлашћена сервисна служба.

Резервоар топле воде произведен је тако да можемо, помоћу топлотног проводника, да користимо следеће изворе грејања и то:

  • котао централног грејања,
  • сунчеву енергију,
  • топлотну пумпу.

У резервоар топле воде можемо додатно да уградимо електрични грејач типа R на прирубницу ø180 мм или електрични грејач типа SH на прикључну кутију G 6/4.

УГРАЂИВАЊЕ

Бојлер наместите у суву просторију у којој не смрзава, по могућности близу других извора грејања (на пример, у ложионицу).

h1, h2 - Положај сензора

IM - Излаз медијума ПТ (плава розета)

CV - Циркулациони вод (плава розета)

VM - Улаз медијума ПТ (црвена розета)

TV - Одвод топле воде (црвена розета)

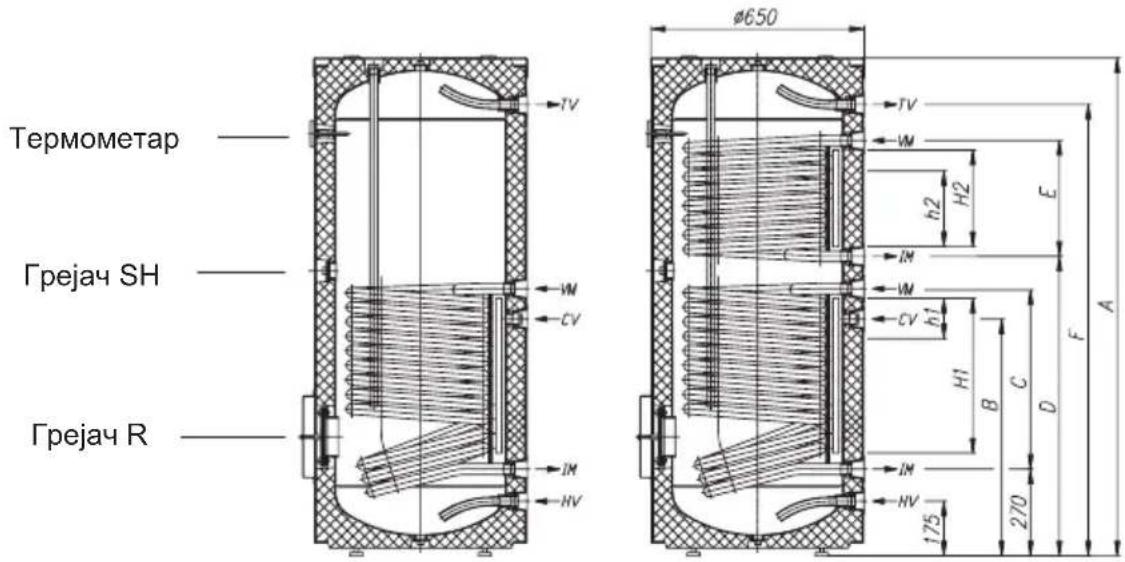

Термометар, грејач SH, грејач R, TV, W, CV, IM, HV, D, B, B, H2, H1, H1, C, D, A, E, F, φ650, TV, W, h2, H2, IV, W, CV, H1, IN, IN, NV, 175, 270

Тип KGV 200-1 KGV 300-1 KGV 300-2
Запремина [I] 200 285 280
Називни притисак [Mpa] 0,6
Тежина / напуњен водом [kg] 82 / 282 112 / 397 134 / 414
Антикорозивна заштита котла емајлирано / Мг анода
Грејна површина ПТ- доња [m2]1,051,61,6
Грејна површина ПТ-горња [m2]--1,09
Запремина ПТ-доња [I]6,61010
Запремина ПТ-горња [I]--6,8
Дебљина изолације [mm] 57
Степен заштите IP 21

На задњој страни резервоара топле воде израђени су канали за сензоре (H1, H2), где могу да се уметну сензори за регулацију системске везе резервоара са другим изворима грејања. Приступ каналима се налази испод заштитног омотача, приближно на половини висине резервоара топле воде.

Сензор наместите у канал и причврстите приложеним гуменим чепом. Препоручен положај сензора (h1, h2) у каналима означен је на скици:

  • Ако сензор будете наместили више од препорученог положаја, термостат ће брже реаговати, интервали деловања топлотне пумпе биће краћи, разлика између температуре воде у резервоару и огреваним медијима после искључења термостата биће виша, а као последица, количина и температура топле воде у резервоару биће нижа.
  • Ако сензор будете наместили ниже од препорученог положаја, раздобља рада опточне пумпе биће дужа, разлика између температуре загреваног медија и остварене температуре воде у резервоару нижа, а температура и количина воде у грејачу биће због тога нешто виша.

Прикључење на водоводну мрежу

Пре него што се прикључи акумулатор топле воде потребно је да се намести заштитна превлака. Најпре скинете горњи поклопац и превлаку поставите тако да се слажу прикључци на акумулатору воде и зарези на превлаци. Патент-затварач затворите од врха према дну, затим затегнете и чврсто завежете уже на горњој ивици превлаке и поставите назад горњи поклопац. Термометар се постави у за то припремљену цевку на предњој страни акумулатора воде, где је претходно потребно направити правилне урезе у превлаци. Прикључење на водоводну мрежу, тј. постављање розета у боји, направите по ознакама за прикључке из претходног поглавља.

Ради сигурности рада на доводну цев обавезно треба уградити сигурносни вентил, који спречава повећање притиска у котлу за више од 0,1 МРа преко нормалног. Приликом загревања воде у бојлеру притисак воде у котлу се повећава до границе која је подешена на сигурносном вентилу. Пошто је враћање воде у водоводну мрежу спречено, може да дође до капљања из одводног отвора сигурносног вентила. Ту воду можете да спроведете у одток помоћу наставка који наместите испод сигурносног вентила. Одводна цев, смештена испод испуста сигурносног вентила, мора да буде намештена у смеру право надоле и у просторији у којој не смрзава.

посуде треба да износи најмање 3 % запремине резервоара топле воде.

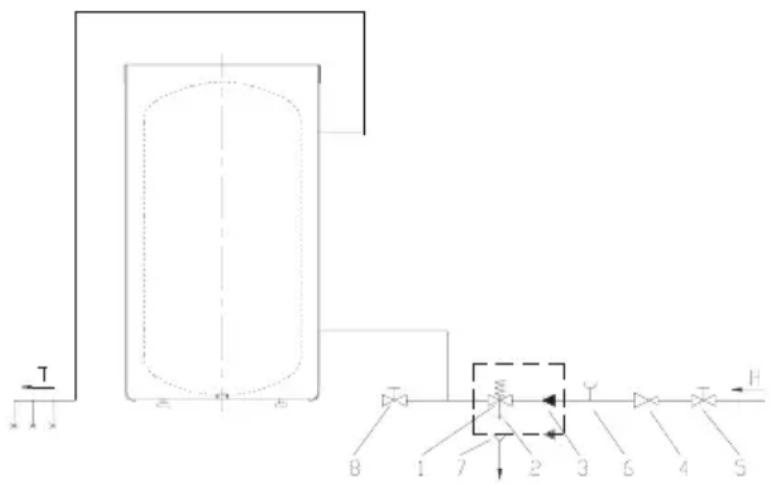

Легенда:

  1. Сигурносни вентил
  2. Пробни вентил
  3. Противповратни вентил
  4. Редукциони вентил ваздуха
  5. Вентил за затварање
  6. Пробни наставак
  7. Левак са прикључком на одвод
  8. Испусни вентил

Н - Хладна вода

T - Топла вода

Бојлер можете да прикључите на кућну водоводну мрежу без редукционог вентила ако је притисак у мрежи нижи од 0,5 МРа.

У противном треба уградити редукциони вентил притиска, који обезбеђује да притисак на доводу у бојлер не би прекорачио називни.

ПРИКЉУЧЕЊЕ НА ДРУГЕ ИЗВОРЕ ГРЕЈАЊА

Бојлери омогућавају припрему санитарне воде са различитим изворима енергије (на прим.: централно грејање, сунчева енергија ...) преко једног или два размењивача топлоте.

На прирубницу котла са стране могуће је додатно уградити топлотну пумпу.

Могућности повезивања са различитим изворима грејања приказане су на скицама.

Повезивање са пријемницима сунчеве енергије грејања

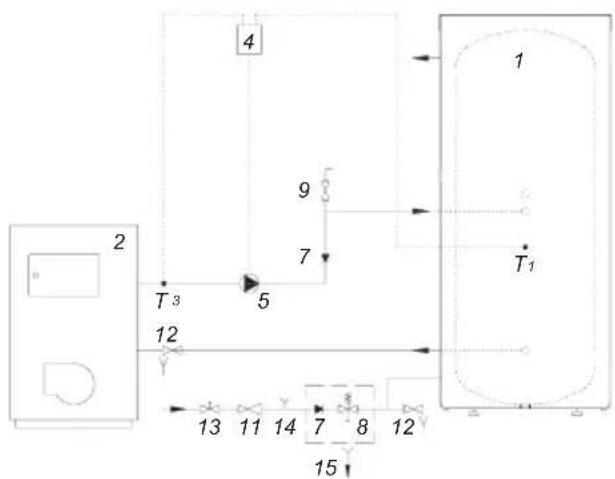

Повезивање са котлом централног грејања

  1. Бојлер
  2. Котао централног грејања
  3. Пријемник сунчеве енергије
  4. Диференцијални термостат са пипаљкама (T1, T2, T3, T4)
  5. Опточна пумпа
  6. Експанзијска посуда
  7. Противповратни вентил
  8. Сигурносни вентил
  9. Вентил за одвођење ваздуха
  10. Вентил за пуњење и пражњење система
  11. Редукциони вентил
  12. Испусни вентил
  13. Вентил за затварање
  14. Пробни наставак
  15. Левак са прикључком на одвод

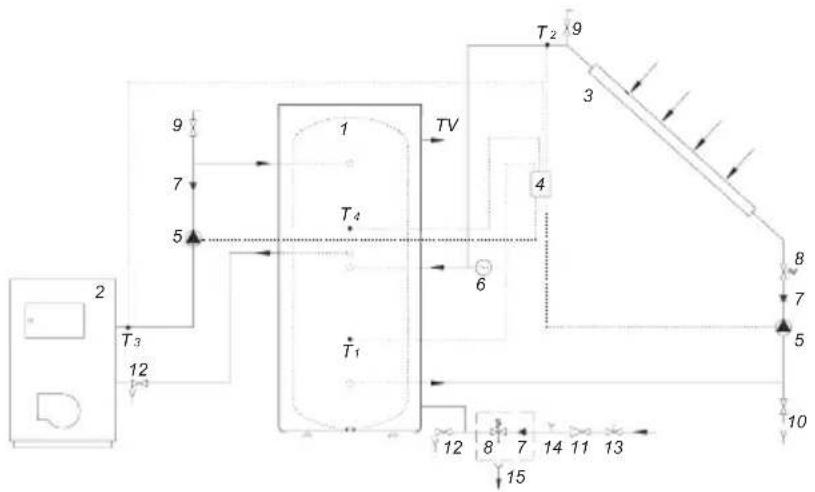

Повезивање са пријемницима сунчеве енергије и котлом централног грејања

После прикључења на водоводну бојлер је спреман за коришћење.

Обично је за загревање санитарне воде основни извор централно грејање или сунчева енергија, при чему је регулација грејања топле воде спроведена у систему грејања.

У резервоар топле воде можемо додатно да уградимо електрични грејач типа R на прирубницу ø180 мм или електрични грејач типа SH на прикључну кутију G 6/4 која додатно служи за грејање воде:

  • Када вам је потребна већа количина топле воде од добијене помоћу осталих извора грејања,
  • Када због сезонских или других услова немате на располагању основне изворе грејања.

Ако постоји опасност да вода у бојлеру смрзне, треба је испустити. После тога отворимо ручицу за топлу воду на једној од батерија за мешање која је прикључена на бојлер.

Воду из бојлера испустимо кроз испусни вентил на доводној цеви, предвиђен у ту сврху.

Спољашњост бојлера чистите благим раствором пасте за прање. Не користите разређиваче и груба средства за чишћење.

Редовним сервисним прегледима бојлера обезбедићете беспрекоран рад и дуг век трајања. За прегорели котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитне аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћени сервисер, који тај захват региструје на гарантном листу производа.

Приликом прегледа проверава се истрошеност антикорозијске заштитне аноде и према потреби чисти водени каменац који се, обзиром на квалитет, количину и температуру потрошене воде, таложи у унутрашњости грејача. Сервисна служба ће вам после прегледа бојлера, имајући у виду утврђено стање, препоручити датум наредне контроле.

Молимо да евентуалне кварове на бојлеру не поправљате сами, него да о њима обавезно обавестите најближу сервисну јединицу.
