Tipo de producto Acumulador de agua caliente sanitaria con intercambiador térmico
Marca Gorenje
Modelo KGV200 (KGV 200-1)
Volumen 200 litros
Dimensiones (altura x anchura x profundidad) 1550 x 740 x 560 mm
Peso en vacío / en carga 82 kg / 282 kg
Protección anticorrosiva Esmaltado + ánodo de magnesio
Superficie del intercambiador térmico (inferior) 1,05 m²
Volumen del intercambiador térmico (inferior) 6,6 litros
Espesor del aislamiento 57 mm
Clase de protección IP21
Conexiones Entrada de agua fría (HV) y salida de agua caliente (TV): G 1"; Circulación (CV): G 3/4"; Intercambiador térmico (IM/VM): G 1"
Presión de servicio máxima 0,6 MPa (6 bar)
Fuentes de energía compatibles Caldera de calefacción central, energía solar, bomba de calor, resistencia eléctrica opcional (tipo R o SH)
Funciones principales Almacenamiento y producción de agua caliente sanitaria mediante intercambiador térmico, posibilidad de apoyo eléctrico
Mantenimiento corriente Verificación de la válvula de seguridad cada 14 días, limpieza exterior con detergente suave
Mantenimiento periódico Control técnico por profesional después de 2 años (verificación del ánodo, descalcificación si es necesario)
Seguridad Válvula de seguridad obligatoria, vaciado en caso de riesgo de helada
Piezas de repuesto y reparabilidad Ánodo de magnesio, resistencia eléctrica, válvula de seguridad; intervenciones internas reservadas al servicio postventa autorizado

Preguntas frecuentes - KGV200 GORENJE

¿Cómo instalar el acumulador KGV200?
Instale el aparato en un lugar seco, protegido de las heladas, preferiblemente cerca de fuentes de calor (sala de calderas). La conexión eléctrica y de agua debe ser realizada por un instalador calificado. Antes de la conexión, instale el revestimiento protector siguiendo las instrucciones del manual.
¿Cuáles son las dimensiones exactas del KGV200?
Las dimensiones son: altura 1550 mm, anchura 740 mm, profundidad 560 mm. El diámetro exterior es de aproximadamente 650 mm.
¿Cuál es el peso del aparato vacío y en carga?
En vacío, el acumulador pesa 82 kg. Lleno de agua, el peso total alcanza 282 kg.
¿Para qué sirve el intercambiador térmico integrado?
El intercambiador térmico permite calentar el agua sanitaria utilizando diferentes fuentes de energía externas: caldera de calefacción central, paneles solares o bomba de calor. Existe un intercambiador inferior (6,6 L, 1,05 m²) y, en algunos modelos, un intercambiador superior adicional.
¿Cómo instalar la válvula de seguridad?
La válvula de seguridad o el grupo de seguridad debe instalarse en la tubería de alimentación de agua fría. Evita una sobrepresión superior a 0,1 MPa por encima de la presión normal. La boquilla de drenaje debe desembocar al aire libre. Verifique su correcto funcionamiento cada 14 días accionando la manivela o aflojando la tuerca.
¿Se puede agregar una resistencia eléctrica?
Sí, el acumulador puede recibir opcionalmente una resistencia eléctrica de tipo R (sobre brida Ø180 mm) o de tipo SH (sobre casquillo G 6/4). Esta permite un calentamiento de apoyo cuando las otras fuentes son insuficientes o no están disponibles.
¿Cómo mantener el aparato?
Limpie el exterior con un detergente suave y un paño húmedo. No use solventes ni productos agresivos. Realice un vaciado si el agua corre riesgo de congelarse. Haga controlar el ánodo y descalcificar el interior por un profesional después de 2 años, luego según las recomendaciones del servicio postventa.
¿Qué hacer en caso de goteo de agua de la válvula de seguridad?
Si la válvula gotea en funcionamiento normal, puede deberse a una sobrepresión. Puede instalar un vaso de expansión en la tubería de alimentación, con un volumen de al menos el 3 % del volumen del acumulador (es decir, 6 L para el KGV200). Esto reduce los flujos no deseados.
¿Cómo vaciar el acumulador?
Abra primero un grifo de agua caliente. Luego, abra la válvula de escape situada en la tubería de llegada de agua fría. Vacíe completamente el agua para evitar heladas o para realizar un mantenimiento.
¿Cuál es la presión máxima de agua admisible?
La presión de servicio máxima es de 0,6 MPa (6 bar). Si la presión de la red supera 0,5 MPa, se debe instalar un reductor de presión aguas arriba para no exceder este valor.

Preguntas de los usuarios sobre KGV200 GORENJE

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

Su correo electrónico permanece privado: solo se utiliza para avisarle si alguien responde a su pregunta.

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu Caldera en formato PDF gratis! Encuentra tus instrucciones KGV200 - GORENJE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KGV200 de la marca GORENJE.

MANUAL DE USUARIO KGV200 GORENJE

Instrucciones de uso 14

Kasutusjuhend 19

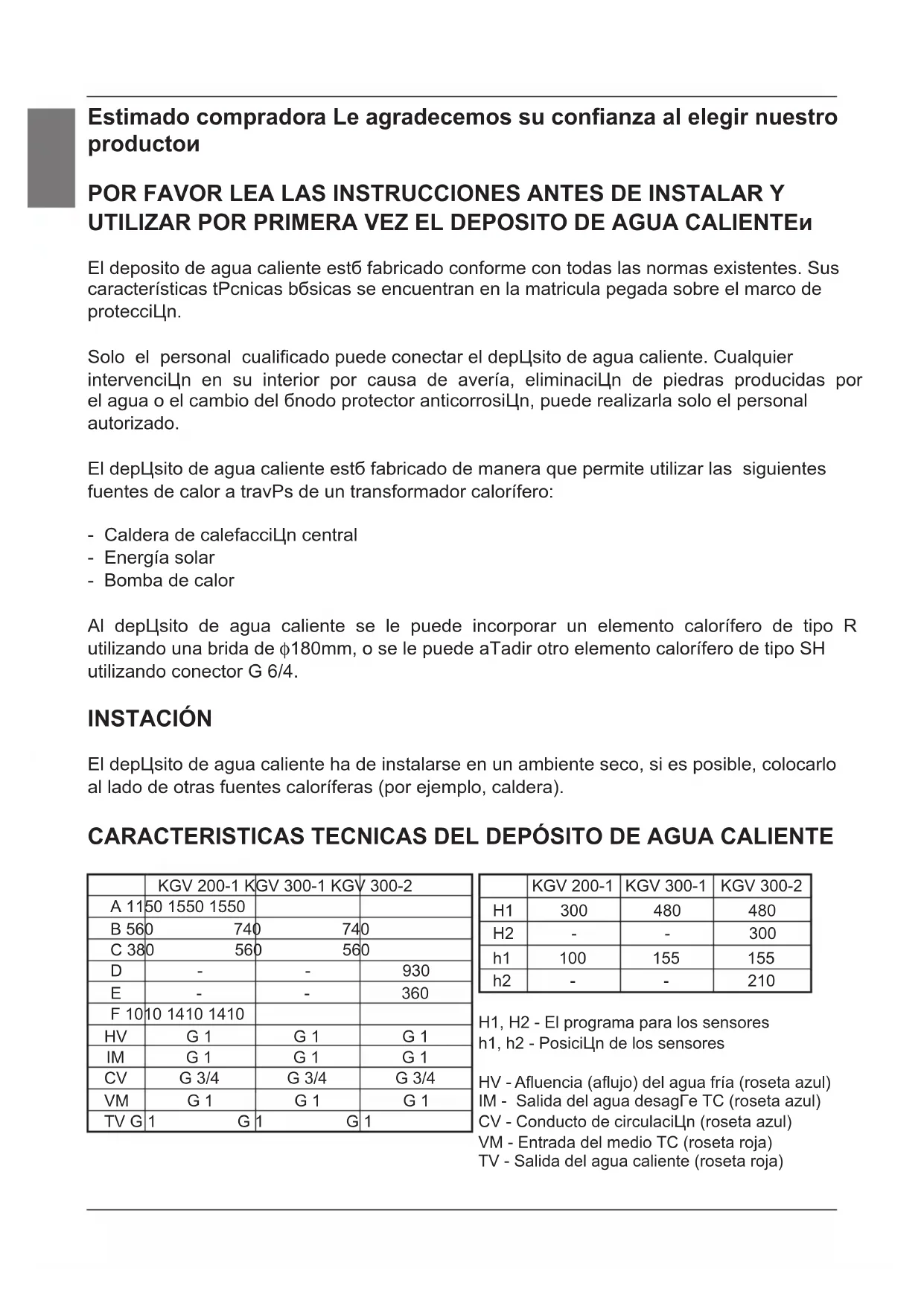

Estimado comprador: le agradecemos su confianza al elegir nuestro producto

POR FAVOR, LEA LAS INSTRUCCIONES ANTES DE INSTALAR Y UTILIZAR POR PRIMERA VEZ EL DEPÓSITO DE AGUA CALIENTE

El depósito de agua caliente está fabricado conforme con todas las normas existentes. Sus características técnicas básicas se encuentran en la matrícula pegada sobre el marco de protección.

Solo el personal cualificado puede conectar el depósito de agua caliente. Cualquier intervención en su interior por causa de avería, eliminación de piedras producidas por el agua o el cambio del ánodo protector anticorrosión, puede realizarla solo el personal autorizado.

El depósito de agua caliente está fabricado de manera que permite utilizar las siguientes fuentes de calor a través de un transformador calorífero:

  • Caldera de calefacción central
  • Energía solar
  • Bomba de calor

Al depósito de agua caliente se le puede incorporar un elemento calorífero de tipo R utilizando una brida de φ180mm, o se le puede añadir otro elemento calorífero de tipo SH utilizando conector G 6/4.

INSTALACIÓN

El depósito de agua caliente ha de instalarse en un ambiente seco, si es posible, colocarlo al lado de otras fuentes caloríferas (por ejemplo, caldera).

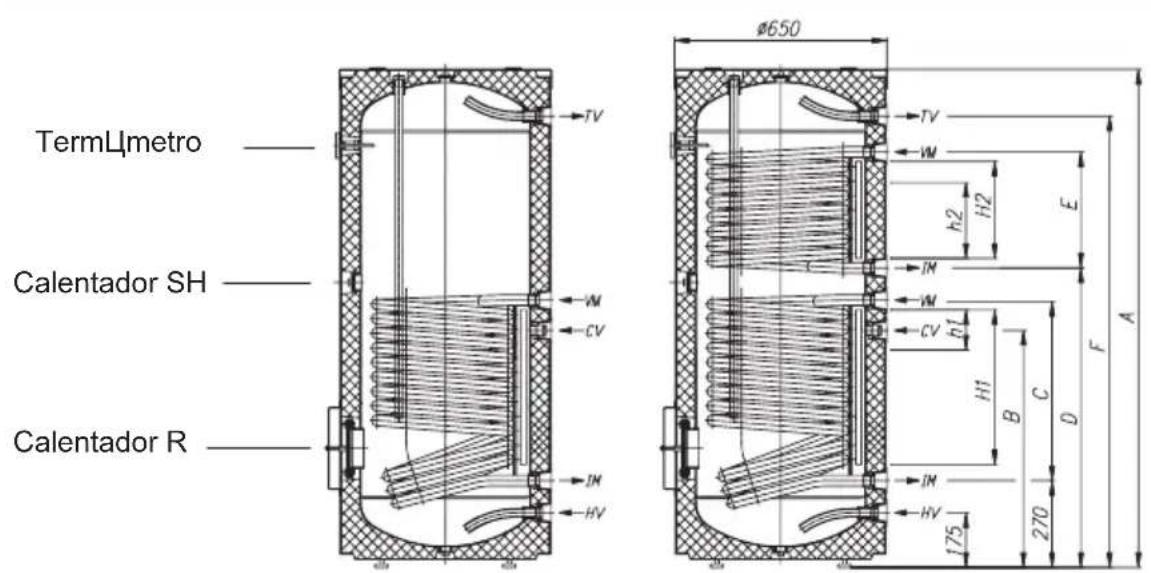

CARACTERÍSTICAS TÉCNICAS DEL DEPÓSITO DE AGUA CALIENTE

KGV 200-1 KGV 300-1 KGV 300-2
A 1150 1550 1550
B 560740740
C 380560560
D--930
E--360
F 1010 1410 1410
HVG 1G 1G 1
IMG 1G 1G 1
CVG 3/4G 3/4G 3/4
VMG 1G 1G 1
TV G1 G 1G 11
KGV 200-1KGV 300-1KGV 300-2
H1300480480
H2--300
h1100155155
h2--210

H1, H2 - El programa para los sensores h1, h2 - Posición de los sensores

HV - Afluencia (aflujo) del agua fría (roseta azul) IM - Salida del agua desagüe TC (roseta azul) CV - Conducto de circulación (roseta azul) VM - Entrada del medio TC (roseta roja) TV - Salida del agua caliente (roseta roja)

Termómetro Calentador SH Calentador R TV W CV IN HV #650 TV W h2 H2 E W CV h1 B C D F A 175 270

Tipo KGV 200-1 KGV 300-1 KGV 300-2
Volumen [l] 200 285 280
PresiLln [MPa] 0,6
Masa / llenado de agua [kg] 82 / 282 112 / 397 134 / 414
ProtecciLln anticorrosiLln de caldera Esmalte / 6nodo Mg
Superficie caliente TC - baja [m2]1,051,61,6
Superficie caliente TC - alta [m2]--1,09
Volumen TC - bajo [l]6,61010
Volumen TC - alto [l] --6,8
Espesor del aislamiento [mm] 57
El nivel de protecciLln ante la humedadP 21

TC - Transmisor de calor

En la parte posterior del depósito del agua caliente se encuentran los canales para los sensores (H1, H2), donde se pueden situar los sensores para regular el sistema de conexión del depósito del agua caliente con otras fuentes caloríferas. El acceso hasta los canales se encuentra aproximadamente a media altura del depósito de agua caliente, por debajo de la tapa de junta, de la capa de protección.

Ha de posicionar el sensor en el canal y fijarlo. La posición recomendada de los sensores (h1, h2) en los canales está reflejada en el dibujo:

  • Si usted posiciona el sensor más alto de la posición recomendada, el termostato responderá más rápido y los periodos del funcionamiento de la bomba de circulación serán más cortos. La diferencia entre la temperatura del agua en el depósito y entre el medio calefactorio será mayor, consecuentemente tanto el nivel del agua como la temperatura del agua serán menores.
  • Si usted posiciona el sensor más abajo de la posición recomendada significará que los periodos de funcionamiento de la bomba de circulación serán más largos, la diferencia entre la temperatura del agua en el depósito y entre el medio calefactorio será menor y por fin la temperatura del agua y el nivel de agua serán algo mayores.

CONEXIÓN EN LA CONDUCCIÓN DE AGUA

Antes de instalar y conectar el depósito de agua caliente ha de ajustar la funda de protección. Primero, ha de quitar la tapa superior y situar la funda de manera que los conectores en el depósito de agua coincidan con las ranuras de la funda. La funda se cierra con cremallera, ajustándose de arriba a abajo, después ha de tirar y atar el cordón en la parte superior de la funda y finalmente cubrirla otra vez con la tapa superior. Para posicionar el termómetro en una hendidura especial en la parte delantera del depósito de agua, ha de hacer un corte en la funda en el lugar adecuado. La conexión a la conducción de agua, o sea, la instalación de las rosetas ha de hacerse siguiendo las instrucciones para la instalación viendo el párrafo anterior.

Por causas de seguridad es obligatorio instalar en el tubo afluente una válvula de seguridad que impide la subida de presión en la caldera más de 0,1 MPa por encima de lo nominal. Por la presión de la atmósfera, la tobera del desagüe ha de tener obligatoriamente una salida. Para un óptimo funcionamiento de la válvula de seguridad ha de realizar los controles cada 14 días. Al comprobar el funcionamiento, ha de abrir el desagüe moviendo la manivela o destornillar la tuerca de la válvula (dependiendo del tipo de válvula). Siguiendo estos pasos, el agua debe de afluir por la tobera del desagüe, significando un buen funcionamiento de la válvula. Al calentar el agua en el depósito de agua caliente, la presión de esta asciende hasta el límite previamente programado en la válvula de seguridad. Puesto que el regreso del agua está impedido llegar a la conducción de agua, puede aparecer el goteo en la apertura del desagüe en la válvula de seguridad. Las gotas de agua se pueden conducir hasta el desagüe situando una pieza adicional que captura las gotas, por debajo de la válvula de seguridad. El tubo de desagüe situado por debajo de la salida de la válvula de seguridad ha de estar posicionado en la dirección recta - abajo y en un ambiente libre de congelación.

En caso de una instalación no conforme puede ocurrir que el goteo de agua en la válvula de seguridad no se puede llevar a desagüe con la pieza adicional, en este caso se puede evitar el goteo situando un recipiente en el tubo afluente del calorífero. El volumen del recipiente es aproximadamente un 3 % del volumen del depósito.

El depósito de agua caliente se puede conectar a la cañería sin usar la válvula de reducción siempre cuando la presión en la red sea menor de 0,6 MPa. En caso contrario es necesario instalar una válvula reguladora de presión, con la función de asegurar que la presión en el tubo afluente que conduce hasta el depósito no sobrepasa el límite asignado.

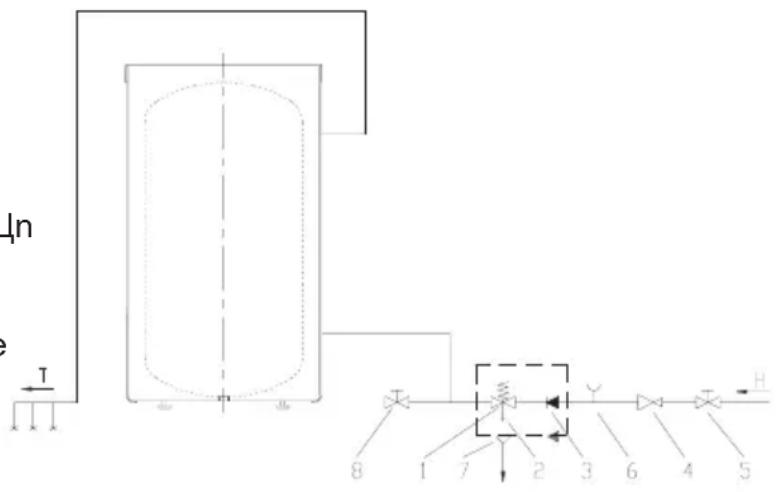

Leyenda:

  1. Válvula de seguridad
  2. Válvula de test
  3. Válvula de una dirección (sin vuelta, ida solo)
  4. Válvula de reducción de la presión
  5. Válvula de cerradura
  6. Pieza adicional de test
  7. Embudo con conector al desagüe
  8. Válvula de salida

H - Agua fría

T - Agua caliente

Un e 8 1 7 2 3 6 4 5

CONEXIÓN EN OTRAS FUENTES CALEFACTORIAS

El depósito de agua caliente posibilita la preparación de aguas sanitarias a través de uno o dos acumuladores de calor aprovechando varias fuentes de energía (p.ej. calefacción central, energía solar...). En la parte lateral del depósito de agua caliente se puede asentar también la bomba de calor.

Varias posibilidades de conexiones del depósito de agua caliente con otras fuentes de calor están reflejadas en los dibujos.

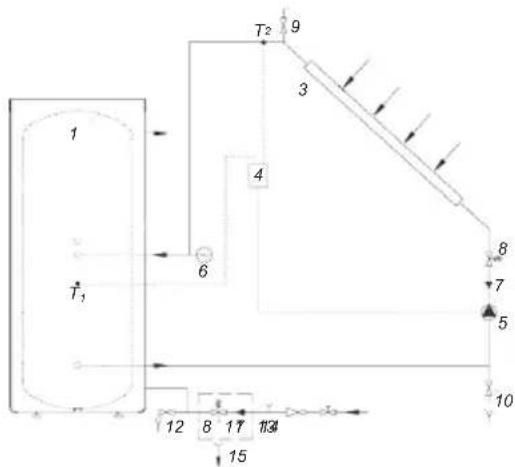

Conexiones con los receptores de energía solar

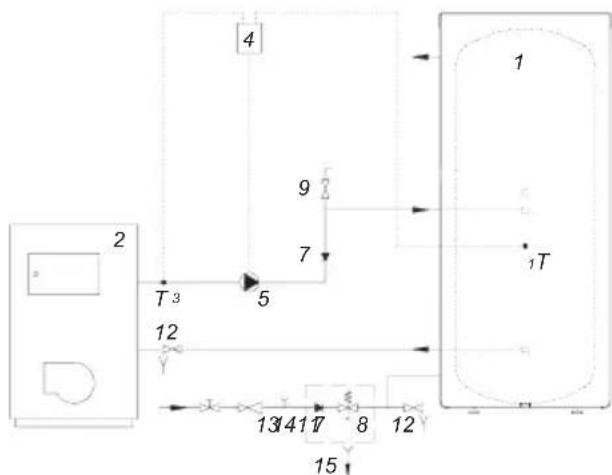

Conexión con la caldera de la calefacción central

Leyenda:

  1. Depósito de agua caliente
  2. Caldera de calefacción central
  3. Receptor de la energía solar
  4. El TR diferencial con los contactos (T1, T2, T3, T4)
  5. Bomba de circulación
  6. Recipiente
  7. Válvula de entrada
  8. Válvula de seguridad
  9. Válvula de ventilación
  10. Válvula de vaciar y llenar el sistema
  11. Válvula de reducción
  12. Válvula de salida
  13. Válvula de cierre
  14. Pieza de test
  15. Válvula con conexión al desagüe

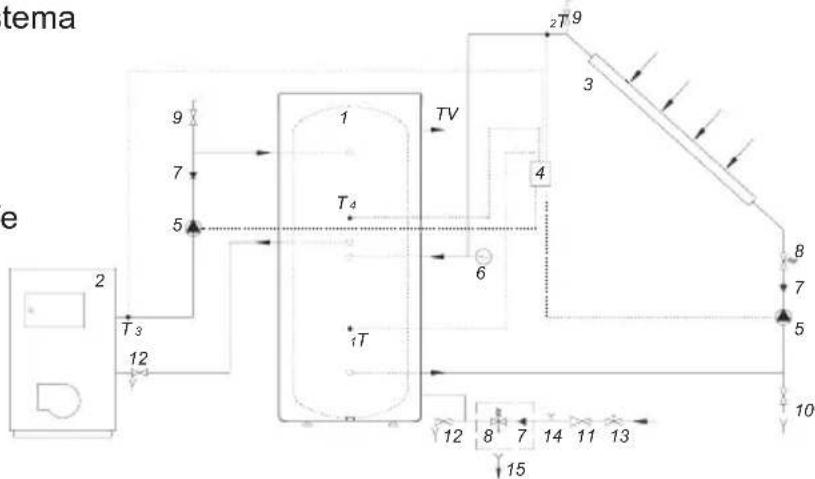

Conexión con los receptores de energía solar y las calderas de la calefacción central

EL USO Y EL MANTENIMIENTO

Después de la conexión en la conducción de agua y en otras fuentes caloríficas, el depósito de agua caliente está preparado para usar. Para calentar el agua potable se utiliza de forma habitual la calefacción central o energía solar, sabiendo que la calefacción del agua caliente se regula a través del propio sistema calefactorio.

Al depósito de agua caliente se le puede incorporar un elemento calorífero de tipo R utilizando una brida de φ180mm, o se le puede añadir otro elemento calorífero de tipo SH utilizando conector G 6/4, los dos sirven para un calentamiento extra de agua cuando:

  • se requiere la temperatura del agua más alta de la conseguida con otras fuentes caloríferas
  • si por condiciones temporales u otros, no existen las fuentes básicas de calor.

Si existe peligro de congelación de agua en el depósito, hay que vaciarlo. Para hacer esto, movemos la manivela situada en una de las baterías conectadas en el depósito de agua caliente. Dejamos correr el agua fuera del depósito de agua caliente a través de la válvula de salida situada en el tubo de entrada. Ha de limpiar el exterior del depósito de agua caliente con una solución poco concentrada de lavavajillas. No debe usar productos fuertes ni disolventes.

Con un mantenimiento regular se asegura un funcionamiento perfecto y una larga duración del depósito de agua caliente. El servicio técnico debe hacer la primera revisión aproximadamente dos años después de la instalación. Al realizar el control, el técnico verifica el uso del ánodo protector de anticorrosión y si es necesario limpia la piedra producida por el agua, que dependiendo de la calidad y la cantidad del agua aparece en el interior del depósito. Después del control, el servicio técnico le recomendará un control siguiente dependiendo del estado del depósito.

El desgaste del ánodo protector de anticorrosión se comprueba ópticamente. El cambio de ánodo es obligatorio si el diámetro de éste es bastante menor o si está gastado hasta su núcleo. La garantía de la caldera se puede utilizar sólo si el ánodo se controla regularmente.

Le rogamos no intente arreglar las averías en el calorífero, avise al servicio más cercano.

CARACTERÍSTICAS TÉCNICAS DE TANQUE DE AGUA CALIENTE

KGV 200-1 KGV 300-1 KGV 300-2
A 1150 1550 1550
B 560 740 740
C 380 560 560
D --930
E --360
F 1010 1410 1410
HVG 1 G 1G 1
IMG 1 G 1G 1
CVG 3/4G 3/4G 3/4
VMG 1 G 1G 1
TV G1 G 1G 1
KGV 200-1KGV 300-1KGV 300-2
H1300480480
H2--300
h1100155155
h2--210
