OGB150EDD/GA - Caldera GORENJE - Manual de uso y guía de instrucciones gratis

Marca	Gorenje
Modelo	OGB150EDD/GA
Tipo de producto	Caldera de condensación
Energía	Gas (G20/G25)
Potencia nominal	150 kW
Dimensiones (Al x An x Pr)	850 x 500 x 600 mm
Peso	45 kg
Alimentación eléctrica	230 V / 50 Hz
Clase energética	A
Temperatura de funcionamiento	30-80 °C
Presión de servicio	3 bar máx.
Capacidad del vaso de expansión	12 L
Funciones principales	Calefacción central y producción de agua caliente sanitaria
Mantenimiento y limpieza	Vaciado anual por profesional, limpieza del quemador
Seguridad	Válvula de seguridad, seguridad anti-sobrecalentamiento, seguridad por falta de gas
Piezas de repuesto y reparabilidad	Índice de reparabilidad 7.8/10 (piezas disponibles 15 años)
Homologación	CE, NF

Preguntas frecuentes - OGB150EDD/GA GORENJE

¿Cómo encender la caldera Gorenje OGB150EDD/GA?

Asegúrese de que la alimentación eléctrica y el gas estén abiertos. Gire el botón de ajuste a la posición ON. La caldera se encenderá automáticamente si hay demanda de calor.

¿Qué hacer si la caldera no calienta?

Primero verifique que el termostato ambiente esté ajustado a una temperatura superior a la ambiente. Luego, controle la presión del circuito de calefacción (entre 1 y 1.5 bar). Si el problema persiste, contacte a un profesional.

¿Cómo restablecer la presión en el circuito de calefacción?

Use la válvula de llenado situada debajo de la caldera. Ábrala lentamente hasta que la presión alcance 1.2 bar, luego ciérrela. Purgue los radiadores si es necesario.

¿Por qué la caldera hace ruido?

Un ruido de gorgoteo puede indicar la presencia de aire en el circuito. Purgue los radiadores. Un ruido de vibración puede deberse a un quemador sucio; haga limpiar la caldera.

¿Qué mantenimiento es necesario para esta caldera?

Un mantenimiento anual por un profesional autorizado es obligatorio. Incluye la limpieza del quemador, la verificación de las seguridades y el control de la estanqueidad.

¿Cómo ajustar la temperatura del agua caliente sanitaria?

Gire la rueda o presione los botones +/- del panel de control para ajustar la temperatura del agua caliente entre 30 y 60 °C. Se recomienda una temperatura de 55 °C para evitar quemaduras.

¿Qué significa el código de error E05 en la pantalla?

El código E05 indica un defecto de llama. Apague y vuelva a encender la caldera. Si el código persiste, contacte a un técnico ya que puede deberse a un problema de suministro de gas.

¿La caldera pierde agua?

Una fuga puede deberse a una junta defectuosa o a la válvula de seguridad. Verifique que la presión no sea demasiado alta (máx. 3 bar). Haga reparar por un profesional.

¿Puedo usar la caldera sin agua en el circuito?

No, la caldera nunca debe funcionar sin agua. Esto dañaría la bomba y el intercambiador. Siempre verifique la presión antes de encender.

¿Cómo obtener piezas de repuesto para mi OGB150EDD/GA?

Las piezas de repuesto están disponibles a través de distribuidores autorizados de Gorenje o en el sitio web oficial. Use el número de modelo para identificar las piezas compatibles. El índice de reparabilidad es de 7.8/10.

MANUAL DE USUARIO OGB150EDD/GA GORENJE

Manual del Usuario y del Instalador 90

Manual do instalador 96

Estimado cliente, le estamos agradecidos por la compra de nuestro producto. SE RUEGA, ANTES DEL MONTAJE Y PRIMER USO DEL CALENTADOR DE AGUA LEA CUIDADOSAMENTE LAS INSTRUCCIONES. ESTE APARATO NO ES DESTINADAS A LAS PERSONAS (INCLUIDOS NIÑOS) CON UNA REDUCCIÓN DE FÍSICA, SENSORIAL O MENTAL, LA CAPACIDAD, O FALTA DE EXPERIANCE Y EL CONOCIMIENTO, A MENOS QUE SE LES HA DADO LA SUPERVISIÓN O INSTRUCCIÓN EN RELACIÓN CON EL USO DEL APARATO POR LA PERSONA RESPONSABLE DE SU SEGURIDAD.

LOS NIÑOS DEBEN SER SUPERVISADOS PARA ASEGURARSE DE QUE NO JUEGAN CON EL APARATO.

Este calentador está fabricado de acuerdo a las normas vigentes y oficialmente aprobado, para este calentador han sido extendidas también un certificado de seguridad y un certificado de compatibilidad electromagnética. Sus propiedades técnicas generales están escritas en la placa, pegada entre los dos tubos adjuntos. El calentador debe estar conectado dentro de un sistema eléctrico y un sistema de tuberías trabajo que debe ser realizado por un calificado técnico. Cualquier intervención Interna para la reparación, eliminación de la cal del agua y control o cambio de ánodo protector anticorrosivo, puede realizarlo sólo un servicio autorizado.

MONTAJE

El calentador se lo muenta lo más cerca de las tomas de corriente y agua. Si va a instalar el calentador en una habitación donde haya bañera o ducha, deberá cumplir con las exigencias de las normas IEC 60364-7-701 (VDE 0100, Capítulo 701). Se lo fija en el muro con dos tornillos de muro de un diámetro mínimo de 8 mm. Si el muro no es lo bastante sólido, en el lugar donde fijará el calentador, deberá reforzarlo adecuadamente. El calentador debe fijarlo en el muro en forma vertical.

PROPIEDADES TÉCNICAS DEL APARATO

Tipo OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB 100 E3 OGB 120 E3 OGB 150 E3 OGB 200 E3
Modelo		OGB 30EDD/UNI	OGB 50EDD/UNI	OGB 80EDD/UNI	OGB 100EDD/UNI	OGB 120EDD/UNI	OGB 150EDD/UNI	OGB 200EDD/UNI
Volumen	[I]	30	50	80	100	120	150	200
Presión nominal	[MPa]	0,6
Peso/ llenado con agua	[kg]	23/53	30/80	36/116	41/141	46/166	52/202	72/272
Protección anti-corrosión del tanque		Esmaltado / ánodo Mg
Potencia del calentador eléctrico	[W]	2100	2000
Número y potencia de los elementos del calentador	[W]	3 x 700	2 x 1000
Tensión de conexión	[V~]	230
Protección clase		I
Grado de protección		IP24
Tiempo de calentamiento hasta 75°C1)	[h]	105	155	305	355	435	545	740
Cantidad de agua mezclada a 40°C	[I]	58	94	148	194	226	282	360
Consumo de energía 2)	[kWh/24h]	0,50	0,71	0,90	1,11	1,31	1,60	2,10

1) Tiempo de calentamiento del volumen entero del calentador con agua fría desde la tubería con una temperatura de 15°C.
2) Consumo de energía para la mantención de temperatura constante del agua en el calen tador de 65°C y con temperatura ambiental de 20°C, medido por EN 60379.

	A B C D
OGB 30 EDD 510	310 235 -
OGB 50 EDD 610	400 240 -
OGB 80 EDD 830	600 260 -
OGB 100 EDD 975	750 255 -
OGB 120 EDD 1130	900 260 -
OGB 150 EDD 1345	1100 275 -
OGB 200 EDD 1563	1100 493 840

Medidas de montaje y conexión del calentador [mm]

CONEXIÓN AL SISTEMA DE TUBERÍAS

Los tubos de conducción están marcados con colores. La conducción de agua fría está marcada con el color azul, la conducción de agua caliente está marcada con rojo.

El calentador se puede conectar al sistema de tuberías en dos formas. Cerrado, la conexión del sistema de presión permite la toma de agua en más de una toma de agua; y abierto (sin presión), la conexión del sistema de evacuación permite sólo una toma de agua. En cuanto a sistemas escogidos de conexión debe también dotarse de adecuadas baterías mezcladoras.

En el sistema abierto es necesario montar una válvula contra reflexiva antes del calentador, la cual asegura salida de agua de la caldera, si en el sistema faltara agua. En este sistema de conexión se debe utilizar una apropiada batería mezcladora de corriente.

El calentamiento del agua en el caldero amplia el volumen del agua y esto causa el goteo del tubo de la batería mezcladora. No ajustar demasiado el asa de la batería mezcladora ya que se puede dañar y para evitar el goteo del tubo de la batería mezcladora.

En el sistema de presión cerrado se debe utilizar una batería mezcladora en la toma de agua.

Para mayor seguridad en el tubo de desagüe es obligatorio montar una válvula de seguridad o un grupo de seguridad que asegure el aumento de la presión en la caldera a más de 0,1 Mpa sobre lo nominal. La abertura de desagote de la válvula de seguridad debe tener salida a un ambiente de presión atmosférica normal.

Al calentarse el agua en el calentador la presión del agua aumenta a su máxima capacidad con la cual esta conectada una válvula de seguridad. Ya que la evacuación del agua está conectada al tubo del desagüe preventivo del sistema de tuberías donde puede ocurrir un goteo de agua en la abertura de la válvula de seguridad. El agua que gotea se la puede dirigir hacia el tubo a través de una pieza adicional que se la coloca debajo de la válvula de seguridad. El tubo de desagüe colocada debajo la válvula de supresión de seguridad que tiene que estar colocado en dirección directa hacia abajo y en un ambiente, donde no se congele.

En caso de una instalación inadecuada no existe la oportunidad que la gotera de la válvula de seguridad reflexiva se dirija hacia el desagüe, se puede evitar el goteo construyendo un recipiente de expansión, volumen de 3 litros dirigido hacia el tubo de desagüe del calentador. Para un normal funcionamiento de la válvula de seguridad, el usuario deberá realizar controles periódicos.

En el control debe con el movimiento del mango o desentornillando la tuerca de la válvula (dependiendo del tipo de válvula) abrir el desagüe de la válvula de seguridad reflexiva, después de esto debe correr agua a través de la válvula guía de labio grueso, ya que este muestra el signo que la válvula está impecable.

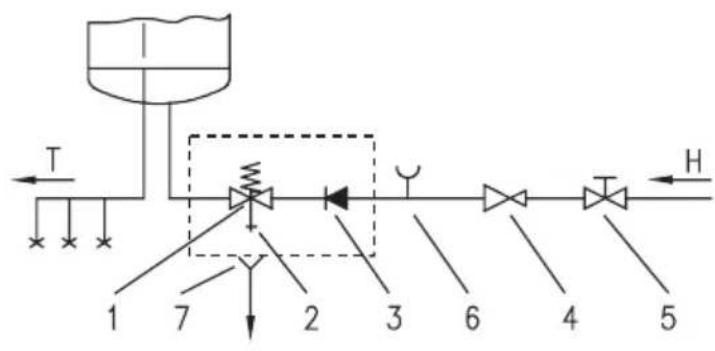

Sistema cerrado (de presión)
Sistema abierto (sin presión)

Leyenda:

1 - Válvula de Seguridad 6 - Pieza adicional de prueba
2 - Válvula de prueba 7 - Embudo con juntura hacia el
3 - Válvula reflexiva desagüe
4 - Válvula de presión reductiva H - agua fría
5 - Válvula bloqueadora T - agua caliente

Entre el calentador y la válvula de seguridad no se debe montar válvula bloqueadora, ya que si lo hace el funcionamiento de la válvula de seguridad será imposible.

El calentador lo puede conectar en una caja de sistema de tuberías sin válvula de reducción, si la presión dentro el sistema es más bajo de 0,5 Mpa (5 bar). Si la presión dentro del sistema sobrepasa 0,5 Mpa (5 bar), debe que obligatoriamente construir una válvula de reducción.

Antes de conectarlo con la electricidad debe absolutamente primero llenarlo de agua. Para el primer llenado abra el mango de agua caliente con la batería mezcladora. El calentador está lleno cuando el agua sobrepasa por encima del tubo del desagüe de la batería mezcladora.

CONEXIÓN AL SISTEMA ELECTRICO

Antes de conectar a la red eléctrica se debe incorporar al calentador un cable de conexión de un diámetro mínimo de a lo menos 1,5 mm ² (H05VV-F 3G 1,5 mm ² ). La conexión del calentador a la red eléctrica debe llevarse a cabo conforme a las normas establecidas para las instalaciones eléctricas. Entre el calentador de agua y la instalación permanente debe incorporarse un elemento aislante de polos de la red de alimentación, conforme a las normas nacionales de instalación.

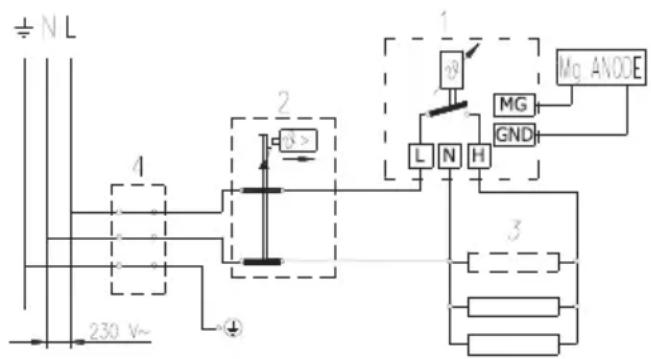

Leyenda:

1 - Termostato
2 - Segurotérmico bipolar
3 – Calentador (2x100 W o de 3x700 W)
4 - Grapa de conexión

L - Conductor de fase

N - Conductor de neutral

1/- - Conductor de seguridad Esquema de la conexión eléctrica

E

ADVERTENCIA: Antes de cada extensión interna, tiene que desconectar el calentador del sistema eléctrico!

USO Y MANTENIMIENTO

Una vez conectado a las redes de agua y electricidad, el tanque calentador está listo para su uso.

El tanque calentador cuenta con un regulador electrónico que permite la programación de la temperatura del agua en el tanque. Es posible elegir entre seleccionar manualmente una determinada temperatura de entre 35°C y 75°C, el modo económico o la temperatura de anticongelamiento. El regulador electrónico muestra permanentemente en la pantalla la temperatura del agua en el tanque calentador.

OPERACIÓN:

El encendio y apagado del calentador se realiza presionando el botón segundos.

por más de 2

Presionando el botón de programación podemos elegir entre tres posibilidades:

• * selección del modo anticongelamiento (temperatura predeterminada a 7°C)
• e selección del modo económico (prefijado a 55°C)

- posibilidad de fijar la temperatura manualmente entre 35 y 75°C, a intervalos de 1°C

Fijación del modo anticongelamiento:

• mediante el botón seleccionamos el modo* (se enciende la luz de control amarilla debajo de *)
• con ello, fijamos el regulador a una temperatura de 7°C, lo que también se muestra en la pantalla

Fijación del modo económico:

• mediante el botón de menú seleccionamos el modo (se enciende la luz de control amarilla debajo de e)
• con ello, fijamos el regulador a una temperatura de 55°C, lo que también se muestra en la pantalla

Programación manual de la temperatura:

• mediante el botón de menú seleccionams el modo (se enciende la luz de control amarilla debajo de )
• en la pantalla se muestra siempre la última temperatura de agua determinada, salvo en el encendido inicial, en que se muestra la temperatura predeterminada de 35°C

- mediante las teclas y seleccionamos la nueva temperatura deseada. Mediante la presión reiterada, la temperatura aumenta/disminuye a intervalos de 1°C. Manteniendo la tecla apretada, aceleramos la programación.

• finalizada la programación de temperatura, la pantalla titila por 3 segundos, y luego vuelve a mostrar la temperatura actual.
• ante una interrupción de la tensión eléctrica, el aparato vuelve a la última programación anterior al corte.

Encendido/apagado del calentador:

- si va a desconectar el calentador de la red eléctrica, debe vaciar el agua contenida, debido al peligro de congelamiento.

SEÑALIZACIÓN:

• mediante las luces de control:

- funcionamiento del núcleo calentador : mediante la luz de control verde:

• el calentador funciona – la luz de control está encendida
• el calentador no funciona – la luz de control está apagada

- funcionamiento del ánodo de Mg : mediante la luz de control roja:

• luz de control apagada – el ánodo funciona
• luz de control encendida – puede que el ánodo esté agotado

Advertencia! después de un periodo prolongado de no ser utilizado el calentador, la luz de control puede indicar agotamiento del ánodo de Mg aunque éste se encuentre en buen estado. En tal caso, abra el grifo de agua caliente en la batería mezcladora (ingreso de agua fresca al calentador). Si la luz de control de desgaste

del ánodo se apaga, entonces el calentador está en buen estado; caso contrario, llame al servicio oficial de reparación.

- funcionamiento del calentador: mediante la luz de control amarilla:

• modo anticongelamiento – la luz de control está encendida, o
• modo económico – la luz de control está encendida, o
• programación manual – la luz de control está encendida.

• mediante el diodo LED:

- temperatura del agua en el calentador: de 0°C a 75°C

- indicación de temperatura fijada, durante la programación: titilante entre 0°C y 75°C

- indicaciones de error:

• E1 – falla del sensor del regulador electrónico (el núcleo calentador no funciona)
• E2 – falla del sensor del termómetro (el calentador funciona)
• E3 – falla de los dos sensores (el calentador no funciona)
• E4 – temperatura baja, congelamiento (el calentador no funciona)
• E5 – recalentamiento (temperatura > 100°C) – (falla del regulador electrónico)

Si no piensa usar el calentador por largo tiempo, cuide que su contenido contra los congelamientos de manera que la electricidad no la desconecte, el botón del termostato colóquelo en posición “*”. Si lo programa de esta manera el calentador mantendrá la temperatura del agua aproximadamente a 10° C. Si va a desconectar el calentador del sistema eléctrico, tiene a causa del peligro de congelamiento que vaciar el agua del contenedor. El agua del calentador se vacía a través de la cañería de desagote del calentador. Con tal objeto, se recomienda colocar entre la válvula de seguridad y la cañería de desagote una guarnición (T pieza) o una válvula de flujo. También se puede vaciar el calentador directamente a través de la válvula de seguridad moviendo la manivela o la tapa giratoria de la válvula a la misma posición que en el caso de prueba de funcionamiento.

Antes de vaciar el tanque hay que desconectarlo de la red de alimentación eléctrica y luego abrir la manivela de agua caliente en la batería mezcladora. Después del vaciado a través del caño, queda en el calentador una pequeña cantidad de agua, que se desgota por la abertura de la brida al ser retirada la misma.

La parte exterior del calentador limpiarla con una solución leve de detergente. No utilice detergentes agresivos u otros productos fuertes de limpieza.

Con chequeos periódicos podrá asegurarse del funcionamiento impecable y de larga vida del calentador. El primer control lo realizan especialistas autorizados que realizan este servicio aproximadamente dos años después de su primera instalación. En el control nos aseguramos el grado de desgaste anticorrosivo de los ánodos de seguridad y según el estado del mismo una limpieza de la cal del agua, en cuanto a la calidad, la cantidad y la temperatura usada del agua se la mantiene en el interior del calentador. El personal del servicio técnico les dará un informe después del control del calentador a cerca del estado del mismo aconsejándole la fecha de su próximo control.

Le rogamos, que posibles desperfectos del calentador no trate de componerlo solo, pero llame a un servicio especializado autorizado más cercano.
