MANUAL DE UTILIZADOR OGB150EDD/GA GORENJE

Caro cliente, estamos-lhe gratos pela compra do nosso produto.

ANTES DA MONTAGEM E DA PRIMEIRA UTILIZAÇÃO DO TERMOACUMULADOR, POR FAVOR, LEIA ATENTAMENTE ESTAS INSTRUÇÕES.

ESTE APARELHO NÃO É DESTINADOS A PESSOAS (INCLUSIVE CRIANÇAS) COM REDUÇÃO FÍSICA, SENSORIAL OU MENTAL CAPACIDADES, OU FALTA DE EXPERIANCE E DO CONHECIMENTO, A MENOS QUE TENHAM SIDO DADAS SUPERVISÃO OU INSTRUÇÕES RELATIVAS À UTILIZAÇÃO DO APARELHO PELA PESSOA RESPONSÁVEL PELA SUA SEGURANÇA.

AS CRIANÇAS DEVEM SER SUPERVISIONADAS PARA ASSEGURAR QUE NÃO BRINQUEM COM O APARELHO.

Este termoacumulador foi fabricado segundo as normas vigentes e está oficialmente aprovado. Foi-lhe também atribuído um Certificado de Segurança e um de Compatibilidade Electromagnética. As suas propriedades gerais estão explicitadas na placa afixada entre os tubos de saída e de entrada. O termoacumulador deve ser ligado a uma rede eléctrica e a um sistema de tubagens, trabalho este que deverá ser realizado por um técnico qualificado. Qualquer tipo de intervenção interna para reparação, eliminação de calcário e inspecção ou troca do ânodo protector anticorrosivo deverá ser realizada apenas por um serviço autorizado.

MONTAGEM

O termoacumulador deve ser instalado o mais próximo possível das tomadas de corrente e das saídas de água. É afixado à parede com dois parafusos de parede com um diâmetro mínimo de 8mm. Se a parede não for suficientemente sólida, no sítio onde afixará o termoacumulador, terá de a reforçar adequadamente. O termoacumulador de ser afixado à parede de forma vertical.

PROPRIEDADES TÉCNICAS DO APARELHO

Tipo		OGB 30 E3	OGB 50 E3	OGB 80 E3	OGB 100 E3	OGB 120 E3	OGB 150 E3	OGB 200 E3
Modelo		OGB 30 EDD/UNI	OGB 50 EDD/UNI	OGB 80 EDD/UNI	OGB 100 EDD/UNI	OGB 120 EDD/UNI	OGB 150 EDD/UNI	OGB 200 EDD/UNI
Volumen	[I]	30	50	80	100	120	150	200
Pressão nominal	[MPa]	0,6
Peso/ cheio de água	[kg]	23/53	30/80	36/116	41/141	46/166	52/202	72/272
Protecção anticorrosiva de caldeira		Enviadas / Mg Anode
Energia de ligação	[W]	2100	2000
Número y la potencia de los elementos de calentando	[W]	3 x 700	2 x 1000
Tensão	[V~]	230
Clase de protección		I
Grado de protección		IP24
Tempo de aquecimento até 75°C1)	[h]	105	155	305	355	435	545	740
Quantidade de água misturada a 40°C	[l]	58	94	148	194	226	282	360
Perdas em 24h 2)	[kWh/24h]	0,50	0,71	0,90	1,11	1,31	1,60	2,10

1) Tempo de aquecimento do volume total do termoacumulador com água fria da tubagem com uma temperatura de 10°C.
2) Consumo de energia para se manter a temperatura constante da água no termoacumulador a 65°C e com temperatura ambiente de 20°C, medido segundo o EN 60379.

	A B C D
OGB 30 EDD 510	310 235 -
OGB 50 EDD 610	400 240 -
OGB 80 EDD 830	600 260 -
OGB 100 EDD 975	750 255 -
OGB 120 EDD 1130	900 260 -
OGB 150 EDD 1345	1100 275 -
OGB 200 EDD 1563	1100 493 840

Medidas de montagem e de ligação do termoacumulador [ mm ]

LIGAÇÃO AO SISTEMA DE TUBAGENS

Os tubos de condução estão assinalados com cores. A condução de água fria está assinalada com a cor azul e a condução de água quente com a cor vermelha.

O termoacumulador pode ser ligado ao sistema de tubagens de dois modos: fechado – a ligação do sistema de pressão permite vários pontos de ligação; aberto (sem pressão) – a ligação do sistema de saída permite apenas um ponto de ligação. As válvulas de mistura deverão ser compatíveis com o sistema de ligação escolhido.

No sistema aberto é necessário instalar uma válvula de retenção com o fim de se evitar o escoamento da água da caldeira, no caso de falhar o fornecimento de água. Este sistema de instalação exige a utilização de uma válvula de mistura instantânea. Uma vez que o aquecimento da água provoca o aumento do seu volume, poder-se-ão verificar fugas de água na válvula. Estas fugas não podem ser solucionadas, apestando ainda mais a válvula. Pelo contrário, ao apertá-la excessivamente poderá danificá-la. O sistema de pressão fechado exige a utilização de válvulas de mistura de pressão.

Por razões de segurança, o tubo de distribuição secundária deverá ter uma válvula de retenção de segurança ou, alternativamente, uma válvula do tipo de segurança que evita que a pressão na caldeira exceda a pressão nominal em mais de 0.1 M Pa.

O aquecimento da água no termoacumulador faz com que aumente a pressão dentro da caldeira até ao nível estabelecido pela válvula de segurança. Uma vez que a água não pode voltar ao sistema de abastecimento de água, isto poderá implicar fugas de água na saída da válvula de segurança. A água que escapa pode ser redireccionada para o tubo de escoamento, instalando-se uma peça de captura colocada debaixo da válvula de segurança. O tubo de escoamento instalado debaixo da saída da válvula de segurança deverá estar direcionado para baixo, em posição vertical, e num meio sem a possibilidade congelamento.

No caso da tubagem existente não permitir escoar a água que se escapa da válvula de retenção de segurança para o tubo de escoamento, pode evitar a fuga, instalando um vaso de expansão de 3 litros no tubo de entrada da caldeira. Deve certificar-se de que a válvula de retenção está a funcionar devidamente, inspeccionando-a regularmente, por exemplo, de 14 em 14 dias. Para inspeccionar a válvula, tem de abrir a saída da válvula de retenção, girando a chave ou desaparafusando aporca da válvula (segundo o tipo de válvula). A válvula estará a funcionar devidamente, se a água sair do bocal, quando o escoamento estiver aberto.

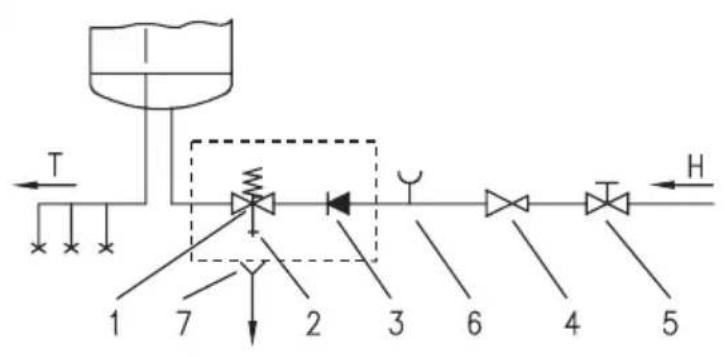

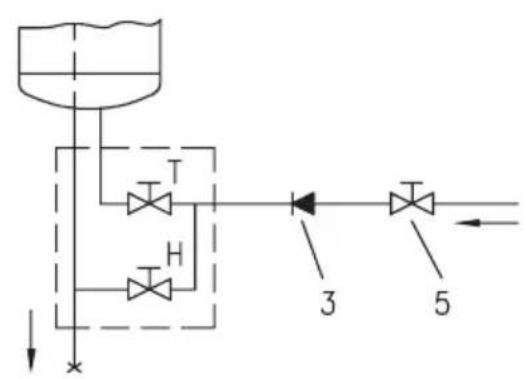

Sistema fechado (de pressão) Sistema aberto (sem pressão)

Legenda:

1 -Válvula de segurança 6 - Peça de verificação
2 - Válvula de teste 7 - Funil ligado ao tubo de escoamento
3 - Válvula de retenção
4 - Válvula de redução de pressão H – Água fria
5 - Válvula de cote T – Água quente

Não se poderá instalar uma válvula de corte entre a válvula do termoacumulador e a de retenção, visto que isso impediria o funcionamento da válvula de retenção de segurança.

O termoacumulador pode ser ligado à rede de fornecimento de água da casa sem válvula de redução, se a pressão na rede for inferior a 0.5 MPa (5bar).

Se a pressão exceder os 0.5 MPa (5bar), dever-se-á instalar uma válvula de redução. Antesdeserligadoáelectricidade, otermoacumulador temdeestarobrigatoriamente cheio de água. Para ser enchido pela primeira vez, a válvula de água quente tem de ser aberta.

Quando o termoacumulador estiver cheio de água, esta começará a circular através do tubo de escoamento da válvula de mistura.

LIGAÇÃO DO TERMOACUMULADOR À REDE ELÉCTRICA

Antes de ser ligado à rede eléctrica, deve-se ligar um cabo de ligação ao termoacumulador. Para tal, dever-se-á retirar do termoacumulador aplaca de protecção.

A ligação do termoacumulador àrede eléctrica tem de ser efectuada segundo as normas de instalações eléctricas. Uma vez que o termoacumulador não possui elementos que o possam manter sempre separado da rede eléctrica, na ligação do cabo entre o termoacumulador e a rede eléctrica, dever-se-á instalar um interruptor que possa desligar os dois pólos de alimentação, devendo haver nas zonas de contacto um espaço de, pelo menos, 3 mm de largura.

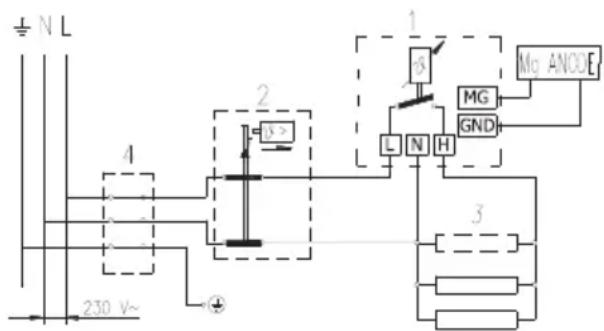

Legenda:

1 - Termóstato
2 - Bipolar fusível térmico
3 - Aquecedor (2x100 W ou 3x700 W)
4 - Pinça conexão

L - condutor fase

N - condutor neutro

1/- - condutor segurança instalação elétrica

P

ATENÇÃO: Antes de tentar aceder ao interior do termoacumulador, certifiquese de que está completamente desligado da corrente eléctrica!

UTILIZAÇÃO E MANUTENÇÃO

O aquecedor estará pronto para ser usado após a ligação às redes hidráulica e elétrica. O aquecedor possui um regulador eletrônico que possibilita a regulagem da temperatura no reservatório de água do aquecedor. É possível regular manualmente a temperatura desejada entre 35°C e 75°C, a temperatura econômica e a temperatura de proteção contra congelamento, da água no aquecedor. O regulador eletrônico apontará sempre, no mostrador, a temperatura da água no aquecedor no momento da consulta.

FUNCIONAMENTO

Para ligar ou desligar o aquecedor acionamos a tecla por mais de 2s.

Acionando a tecla de programação podemos optar entre três possibilidades:

• escolhe a proteção contra congelamento da água (temperatura da água já regulada em 7°C)
• escolhe a temperatura econômica (já regulada em 55°C)
• regulagem manual possível entre 35°C até 75°C, de grau em grau.

Regulagem de proteção contra congelamento:

• com a tecla escolhemos o modo (acende-se a luz amarela sob o sinal)
• assim colocamos o regulador na temperatura de 7°C, como indicado no mostrador

Regulagem de temperatura econômica:

• com a tecla escolhemos o modo (acende-se a luz amarela sob o sinal)
• assim colocamos o regulador na temperatura de 55°C, como indicado no mostrador

Regulagem manual de temperatura:

- com a tecla escolhemos o modo (aceade-se a luz amarela sob o sinal)

- no mostrador veremos sempre a última temperatura programada para a água, com exceção do primeiro funcionamento, quando o mostrador apontará a temperatura já programada de 35°C.

- com as teclas ou escolnemos a nova temperatura desejada. Apertando a tecla, a temperatura aumenta/diminui de grau em grau. Pressionando a tecla continuamente a regulagem será mais rápida.

- terminada a regulagem para a temperatura desejada, o mostrador piscará por três segundos e, em seguida, mostrará a nova temperatura.

- em caso de falta de energia, o aparelho volta para a temperatura regulada antes da queda de energia.

Ligar/desligar o aquecedor:

- caso seja necessário desconectar o aquecedor de água da rede elétrica, é necessário esvaziá-lo em caso de perigo de congelamento.

SINALIZAÇÃO:

• com luzes de controle:

- funcionamento do aquecedor : com luz de controle verde, ou seja:

• aquecedor funcionando – luz de controle acesa
• aquecedor não está funcionando – luz de controle apagada

- funcionamento do ânodo de MG : luz de controle vermelha, ou seja:

• luz de controle apagada – ânodo funcionando
• luz de controle acesa – ânodo provavelmente esgotado

Atenção: quando o aquecedor ficar um longo tempo sem funcionar, a luz de sinalização poderá mostrar esgotamento do ânodo de MG, apesar dele ainda estar bom. Neste caso, abrir torneira de água quente na bateria misturadora (entrada de água fresca no aquecedor). Se a luz de sinalização de esgotamente do de MG apagar, o aquecedor estará em ordem. Caso contrário, entrar em contato com o serviço autorizado.

- funcionamento do aquecedor: com luz de controle amarela, ou seja

• proteção contra congelamento: luz de controle acesa ou
• temperatura econômica: luz de controle acesa ou
• regulagem manual: luz de controle acesa.

- com mostrador LED:

• temperatura da água no reservatório: entre 0°C e 75°C
• mostrando temperatura regulada no momento da regulagem: piscando entre 0°C e 75°C

• indicação de defeito:

• E1 – falha da tecla do regulador eletrônico (aquecedor não funciona)

• E2 – falha da tecla do termômetro (aquecedor funciona)
• E3 – falha das duas teclas (aquecedor não funciona)
• E4 – temperatura baixa, congelamento (aquecedor não funciona)
• E5 – superaquecimento (temperatura > 100°C – regulador eletrônico deixa de funcionar)

O termoacumulador está pronto a ser utilizado, assim que tiver sido ligado à água e à electricidade. Girando o botão do termóstato, poderá seleccionar a temperatura da água entre os 25° e os 75°C. Aconselha-se a colocar o botão na posição “e”, obtendo-se, assim, o funcionamento mais econômico do termoacumulador. Desta forma, a temperatura mantém-se a uns 55°C, diminui-se o depósito de calcário e há menores perdas de calor, contrariamente ao que acontece com maiores temperaturas.

A luz indicadora indica a operação de aquecimento.

Quando o termoacumulador não for utilizado por longos períodos de tempo, deverá ser protegido de congelamento, colocando-se a temperatura em “*”. Não o desligue. Assim a temperatura da água mantém-se nos 10°C. Se o decidir desligar, o termoacumulador deverá ser esvaziado, antes de ser exposto a temperaturas de congelamento. As partes exteriores do termoacumulador podem ser limpas com um detergente suave. Não utilize dissolventes nem abrasivos.

Efectuar inspecções de manutenção regulares garante um funcionamento sem falhas e prolonga a vida do termoacumulador. A primeira destas inspecções devesa ser levada a cabo por um serviço de manutenção autorizado, dois anos após a sua instalação, com o fim de se verificar o gasto do ânodo de protecção anticorrosiva e de se remover o calcário depositado. O depósito de calcário nas paredes da caldeira e nas estruturas de aquecimento dependem da qualidade do produto, da quantidade e da temperatura da água que passa pelo termoacumulador. O serviço de manutenção deverá também fazer um relatório do estado do aparelho e recomendar uma data para a próxima inspecção.

Nunca tente reparar, por si mesmo, quaisquer prol emas técnicos do termoacumulador. Contacte o serviço especializado mais próximo.
