OGB150EDD/GA - Kessel GORENJE - Kostenlose Bedienungsanleitung

Marke	Gorenje
Modell	OGB150EDD/GA
Produkttyp	Brennwertkessel
Energie	Gas (G20/G25)
Nennleistung	150 kW
Abmessungen (H x B x T)	850 x 500 x 600 mm
Gewicht	45 kg
Stromversorgung	230 V / 50 Hz
Energieeffizienzklasse	A
Betriebstemperatur	30-80 °C
Betriebsdruck	3 bar max
Ausdehnungsgefäßvolumen	12 L
Hauptfunktionen	Heizung und Warmwasserbereitung
Wartung und Reinigung	Jährliche Entleerung durch Fachmann, Reinigung des Brenners
Sicherheit	Sicherheitsventil, Überhitzungsschutz, Gasmangelsicherung
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex 7.8/10 (Ersatzteile 15 Jahre lang verfügbar)
Zulassung	CE, NF

Häufig gestellte Fragen - OGB150EDD/GA GORENJE

Wie schalte ich den Gorenje OGB150EDD/GA ein?

Stellen Sie sicher, dass die Strom- und Gasversorgung eingeschaltet ist. Drehen Sie den Einstellknopf auf die Position EIN. Der Heizkessel schaltet sich automatisch ein, wenn Waermebedarf besteht.

Was tun, wenn der Heizkessel nicht heizt?

Ueberpruefen Sie zuerst, ob der Raumthermostat hoeher als die Raumtemperatur eingestellt ist. Kontrollieren Sie dann den Druck des Heizkreises (zwischen 1 und 1,5 bar). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie stelle ich den Druck im Heizkreis wieder her?

Verwenden Sie das Fuellventil unter dem Heizkessel. Oeffnen Sie es langsam, bis der Druck 1,2 bar erreicht, dann schliessen Sie es. Entlueften Sie bei Bedarf die Heizkoerper.

Warum macht der Heizkessel Geraeusche?

Ein Gluckergeraeusch kann auf Luft im Kreislauf hinweisen. Entlueften Sie die Heizkoerper. Ein vibrierendes Geraeusch kann durch einen verschmutzten Brenner verursacht werden; lassen Sie den Heizkessel reinigen.

Welche Wartung ist fuer diesen Heizkessel erforderlich?

Eine jaehrliche Wartung durch einen zugelassenen Fachmann ist vorgeschrieben. Sie umfasst die Reinigung des Brenners, die Ueberpruefung der Sicherheitseinrichtungen und die Dichtheitskontrolle.

Wie stelle ich die Warmwassertemperatur ein?

Drehen Sie am Regler oder druecken Sie die Tasten +/- am Bedienfeld, um die Warmwassertemperatur zwischen 30 und 60 °C einzustellen. Eine Temperatur von 55 °C wird empfohlen, um Verbrennungen zu vermeiden.

Was bedeutet der Fehlercode E05 auf dem Display?

Der Code E05 zeigt einen Flammenfehler an. Schalten Sie den Heizkessel aus und wieder ein. Wenn der Code bestehen bleibt, wenden Sie sich an einen Techniker, da dies auf ein Problem mit der Gasversorgung zurueckzufuehren sein kann.

Laeuft der Heizkessel aus?

Ein Leck kann von einer defekten Dichtung oder dem Sicherheitsventil stammen. Ueberpruefen Sie, ob der Druck nicht zu hoch ist (max. 3 bar). Lassen Sie es von einem Fachmann reparieren.

Kann ich den Heizkessel ohne Wasser im Kreislauf betreiben?

Nein, der Heizkessel darf nie ohne Wasser betrieben werden. Dies wuerde die Pumpe und den Waermetauscher beschaedigen. Ueberpruefen Sie immer den Druck vor dem Einschalten.

Wie erhalte ich Ersatzteile fuer meinen OGB150EDD/GA?

Ersatzteile sind bei autorisierten Gorenje-Haendlern oder auf der offiziellen Website erhaeltlich. Verwenden Sie die Modellnummer, um kompatible Teile zu identifizieren. Der Reparierbarkeitsindex betraegt 7,8/10.

BEDIENUNGSANLEITUNG OGB150EDD/GA GORENJE

Gebrauchsanweisung 16

Geehrter Käufer, wir danken Ihnen für die Anschaffung unseres Produktes. WIR BITTEN SIE VOR DEM EINBAU UND VOR DEM ERSTEN GEBRAUCH DES WARMWASSERBEREITERS SORGFÄLLTIG DIE ANWEISUNGEN DURCHZULESEN.

DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN, ODER DAS FEHLEN VON ERFAHRUNG UND WISSEN, SOFERN SIE NICHT ERHIELTEN ÜBERWACHUNG ODER BELEHRUNG ÜBER DIE VERWENDUNG DES GERÄTS NACH PERSONEN, DIE FÜR IHRE SICHERHEIT.

KINDER SOLLTEN ÜBERWACHT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT SPIELEN, MIT DEM GERÄT.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundtechnische

Eigenschaften sind auf dem Anschriftstafelchen das zwischen den beiden Annschlussröhren angeklebt ist. Den Warmwasserbereiter darf an das Wasser- und Elektronetz nur dafür befähigter Fachmann anschliessen. Eingriffe in das innere wegen Reparatur, Beseitigung des Wassersteines und Kontrolle oder Auswechselung der Antikorrosions -Schutzanode darf nur bevollmächtigter Kundendienst ausführen.

EINBAU

Den Warmwasserbereiter montieren Sie möglichst nahe der Abnahmestelle. Bei der Montage des Warmwasserspeichers im Raum, wo Badewanne oder Dusche stehen, sind die Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt zu berücksichtigen. Das Gerät wird mittels zwei Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an die Wand befestigt. Den Warmwasserbereiter befestigen sie an die Wand mit Wandschrauben.

Die Wand mit schwacher Tragfähigkeit müssen Sie an der Stelle, wo sie ihn aufhängen werden, entsprechend verstärken. Den Warmwasserbereiter dürfen Sie nur senkrecht befestigen.

TECHNISCHE DATEN DES GERÄTES

Typ OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB 100		E3 OGB 120	E3 OGB 150	E3 OGB 200	E3
Model		OGB 30EDD/UNI	OGB 50EDD/UNI	OGB 80EDD/UNI	OGB 100EDD/UNI	OGB 120EDD/UNI	OGB 150EDD/UNI	OGB 200EDD/UNI
Volumen	[l]	30	50	80	100	120	150	200
Nenndruck	[MPa]	0,6
Gewicht/gefüllt mit Wasser	[kg]	23/53	30/80	36/116	41/141	46/166	52/202	72/272
Korrosionsschutz des Behälters		emailliert & Magnesiumschutzanode
Zahl und Stärke der Heizkörper	[W]	2100	2000
Število in moč grelcev	[W]	3 x 700	2 x 1000
Anschlußspannung	[V~]	230
Schutzklasse		I
Grad des Apparatschutzes		IP24
Aufwärmungszeit bis 75°C 1)	[h]	105	155	305	355	435	545	740
Mischwassermenge bei 40°C	[l]	58	94	148	194	226	282	360
Bereitschaftsstromverbrauch 2)	[kWh/24h]	0,50	0,71	0,90	1,11	1,31	1,60	2,10

1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 15°C und des Heisswassers aus dem Heisswasserspeicher bei einer Wassertemperatur von 65°C.
2) Bei 65°C Wassertemperatur gemessen (gemäss EN 60379).

	A B C D
OGB 30 EDD 510	310 235 -
OGB 50 EDD 610	400 240 -
OGB 80 EDD 830	600 260 -
OGB 100 EDD 975	750 255 -
OGB 120 EDD 1130	900 260 -
OGB 150 EDD 1345	1100 275 -
OGB 200 EDD 1563	1100 493 840

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Die Wasserinstallation muss gemäß DIN1988 durchgeführt werden. Zu- und Ableitung sind an den Röhren des Warmwaserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers ist aber rot. Den Warmwasserbereiter können Sie an das Wasserleitungsnetz auf zwei Weisen anschliessen. Geschlossenes Drucksystem des Anschlusses ermöglicht die Abnahme an mehreren Abnahmestellen, das ofene Drucklose System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf gewähltes Anschlussystem müssen Sie auch entsprechende Mischbatterien anschaffen.

Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil eingebaut werden, das den Wasseerausfluss aus den Kessel, wenn es im Wassernetz kein Wasser gibt vermeidet. Bei diesem Anschlussystem müssen Sie eine Vorlauf Mischbatterie verwenden.

Bei erwärmen vergrössert sich das Wasserwolumen was zu tropfen aus den Auslaufrohr der Mischbaterie fürt. Wenn die eingestellte Wassertemperatur erreicht ist endet das tropfen. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tröpfeln des Wassers nicht verhindern, sondern Sie können die Batterie nur verderben. Bei geschlossenem Drucksystem des Anschlusses müssen Sie an Abnahmestelle DruckMischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein baumustergepruftes Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum Luftdruck haben.

Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selber periodische Kontrollen ausführen. Da der Wasserücklauf zurück in das Wasserleitungsnetz verhindert ist kann es zum Tröpfeln des Wassers aus der Ablauföffnung des Sicherheitsventils kommen. Das tröpfende Wasser können Sie in den Abflusss über den Auffaaangsausatz den Sie unter das Sicherheitsventil anbringen leiten. Das Ablflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird.

Das Sicherheitsventil muss regelmäßig betrieben werden, um Kalkablagerungen zu entfernen un zum Überprüfen, dass es nich blockiert ist.

Das Drucksystem

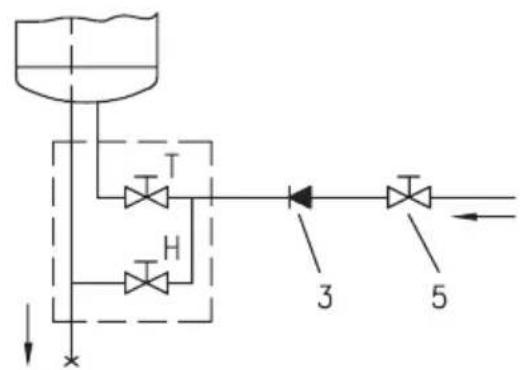

Das Durchflußsystem

Legende:

1 - Sicherheitsventil 6 - Testansatzstück
2 - Testventil 7 - Trichter mit dem Anschluß
3 - Sperrventil an den Ablauf
4 - Reduzierdruckventil H - Kaltwasser
5 - Sperrventil T - Warmwasser

Zwischen dem Warmwasserbereiter und den Sicherheitsventil dürfen Sie kein Absperrventil einbauen, weil Sie dadurch die Wirkung des Sicherheitsventils verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert von 0,5 MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden. Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie.

Der Warmwasserbereiter ist aufgefüllt, wann das Wasser durch das Ausflußrohr der Mischbatterie fließt.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluss an den elektrischen Stromkreis ist in den Warmwasserspeicher das Anschlusskabel mit einem Mindestdurchmesser von 1,5 mm² (H05VV-F 3G 1,5 mm²) einzubauen. Damit Sie das tun können, müssen Sie von dem Warmwasserbereiter den Schutzdeckel abschrauben.

Der Anschluß des Warmwasserbereiters an das Elektronetz muß im Einklang mit den Normen für elektrische Installation verlaufen. Zwischen Warmwasserspeicher und Dauerinstallation muss eine Vorrichtung zur Trennung aller Pole vom Stromnetz im Einklang mit nationalen Installationsvorschriften eingebaut werden.

Am Gehäuse des Warmwasserspeichers ist ein Bimetallthermometer angebracht, dessen Zeiger sich von 0 aus im Uhrzeigersinn bewegt, wenn im Warmwasserspeicher das Wasser heiß ist.

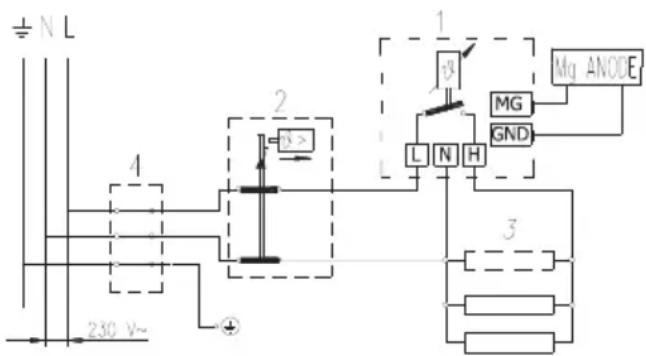

Legende:

1 - Thermostat
2 - mit zweipolige Thermosicherung
3 – Heizkörper (2x100 W oder 3x700 W)
4 - Anschlußklemme

L - Phasen leiter

N - Neutralleiter

1/= - Schutzleiter

Das Schaltungsschema des Elektroanschlusse

WARNUNG: Vor jedem Eingriff in das Innere des Gerätes, müssen sie den Warmwasserbereiter unbedingt vom elektrischen Netz trennen.

ANWENDUNG UND WARTUNG

Nach Anschluss an das Wasser- und Stromnetz ist der Warmwasserbereiter betriebsbereit.

Der Heizkörper hat einen elektronischen Regler zur Einstellung der Wassertemperatur im Kessel des Warmwasserbereiters. Die gewünschte Temperatur von 35°C bis 75°C, die ökonomische Temperatur und die Gefrierschutztemperatur des Wassers im Kessel kann auch von Hand eingestellt werden. An der Anzeige des elektronischen Reglers wird immer die momentane Wassertemperatur im Warmwasserbereiter angezeigt.

BEDIENUNG:

Durch Betätigung der Taste länger als 2 s wird der Warmwasserbereiter ein- bzw. ausgeschaltet.

Durch Betätigung der Taste wählt man unter drei Möglichkeiten:

• ✱ Gefrierschutz (voreingestellte Wassertemperatur von 7° C)
• e ökonomische Temperatur (voreingestellt auf 55° C)
• beliebige manuelle Einstellung der Temperatur im Bereich von 35°C bis 75°C, im Schritt von 1°C.

Einstellung des Gefrierschutzes:

• Mit der Menütaste
  leuchtet),
• dadurch wird auch der Regler auf die Temperatur 7° C eingestellt, was auch angezeigt wird.

Einstellung der ökonomischen Temperatur:

• Mit der Menütaste
  leuchtet),
• dadurch wird auch der Regler auf die Temperatur 55° C eingestellt, was auch angezeigt wird.

Manuelle Temperatureinstellung:

• Mit der Menütaste
  leuchtet)
• An der Anzeige wird immer die zuletzt eingestellte Wassertemperatur angezeigt, außer bei der ersten Inbetriebnahme, wenn die voreingestellte 35° C angezeigt wird.
• Mit den Tasten oder wählen Sie die gewünschte Temperatur. Durch Betätigung der entsprechenden Taste wird die Temperatur um 1° C erhöht oder reduziert. Durch Halten der Taste wird die Einstellung der Temperatur beschleunigt.
• Nach beendeter Einstellung der gewünschten Temperatur blinkt die Anzeige 3 Sekunden, und danach wird wieder die momentane Temperatur gezeigt.
• Beim Spannungsausfall geht das Gerät in den eingestellten Zustand vor dem Spannungsausfall zurück.

Ein-/Ausschalten des Warmwasserbereiters:

- Vor dem Ausschalten des Warmwasserbereiters, muss bei Gefriergefahr das Wasser aus dem Warmwasserbereiter ausgelassen werden.

ANZEIGE:

• mit Kontrollleuchten:

- Betrieb des Heizkörpers 🌐 : bei grüner Kontrollleuchte und zwar:

• Der Heizkörper ist in Betrieb – Kontrollleuchte leuchtet
• Der Heizkörper ist nicht in Betrieb – Kontrollleuchte leuchtet nicht

- Betrieb der Mg Anode

• Kontrollleuchte leuchtet nicht – die Anode ist aktiv
• Kontrollleuchte leuchtet – die Anode kann verbraucht sein

Warnung! Wenn das Wasser-Heizung ist für die Verwendung von längeren Zeitraum, der Signalleuchte kann darauf hindeuten, dass der Mg-Anode ist verschlissen, trotz der Tatsache, dass die Mg-Anode ist immer noch aktiv. In diesem Fall öffnen Sie das heiße Wasser Leitungswasser (Süßwasser fließen in Wasserkocher). Wenn das Signal Lampe

schaltet, der Wasser-Heizung Betrieb nicht beeinträchtigt wird. Wenn nicht, rufen Sie den nächsten autorisierten Service-Anbieter.

- Betrieb des Warmwasserbereiters: bei gelber Kontrollleuchte und zwar:

• Gefrierschutz – Kontrollleuchte leuchtet oder
• Ökonomische Temperatur – Kontrollleuchte leuchtet oder
• Manuelle Einstellung – Kontrollleuchte leuchtet

- mit LED Anzeige:

• Wassertemperatur im Warmwasserbereiter: von 0° C bis 75° C
• Bei Einstellung Anzeige der eingestellten Temperatur: blinkt von 0°C bis 75°C

- Fehleranzeige:

• Anzeige E1 – bei Ausfall des Fühlers des elektronischen Reglers (der Heizkörper funktioniert nicht)
• Anzeige E2 – bei Ausfall des Fühlers des Thermometers (der Warmwasserbereiter funktioniert)
• Anzeige E3 – bei Ausfall von beiden Fühlern (der Warmwasserbereiter funktioniert nicht)
• Anzeige E4 – bei zu niedriger Temperatur, Einfrieren (der Warmwasserbereiter funktioniert nicht)
• Anzeige E5 – bei Überhitzung (Temperatur > 100° C) – (Versagen des elektronischen Reglers)

Das Wasser aus dem Warmwasserspeicher läuft durch das Zuflussrohr des Warmwasserspeichers aus. Zu diesem Zweck ist es sinnvoll, bei der Montage zwischen dem Sicherheitsventil und dem Zuflussrohr des Warmwasserspeichers ein spezielles Fitting (T-Stück) oder ein Auslassventil zu montieren. Sie können den Warmwasserspeicher auch unmittelbar durch das Sicherheitsventil durch Drehen des Hebels bzw. der Drehkappe des Ventils in die Position, wie bei einer Funktionskontrolle, entleeren. Vor dem Entleeren muss der Warmwasserspeicher vom elektrischen Netz abgeschaltet und dann der Warmwasserhahn der angeschlossenen Mischbatterie geöffnet werden. Nachdem das Wasser durch das Zuflussrohr ausgeflossen ist, bleibt im Warmwasserspeicher noch ein wenig Wasser, das durch die Öffnung des Heizflansches fließt, wenn dieser entfernt wird.

Falls Sie den Warmwasserbereiter längere Zeit nicht benutzen Sollen, beachten Sie seinen Inhalt vor Frost zu schützen und zwar so, dass Sie den Elektrostrom nicht ausschalten, aber stellen Sie auf “*”. Bei dieser Einstellung wird der Warmwasserbereiter die Wassertemperatur auf ca. 10°C beinhalten. Wenn Sie den Warmwasserbereiter aus dem Elektronetz Ausschalten Werden, müssen Sie wegen Frost das Wasser auslassen. Das Äußere des Warmwasserbereiters reinigen sie mit milder Lösung eines Waschpulvers. Verwenden Sie keine Verdünner und grobe Reinigungsmittel.

Mit regelmässiger Kundendienstkontrolle werden Sie einwandfreie Funktionierung und langes Lebensdauer des Warmwasserbereiters sichern. Die erste Kontrolle soll bevollmächtigter Kundendienst ungefähr zwei Jahre nach dem Anschluss verrichten. Bei der Kontrolle stellt er die Ausnutzung der Antikorrosions- Schutzanode fest und nach Bedarf beseitigt er dem Wasserstein., der sich hinsichtlich der Qualität, Menge und Temperatur des Verbrauchten Wassers in inneren des Warmwasserbereiters angesammelt hat. Der Kundendienst wird Ihnen bei der Untersuchung des Warmwasserbereiters hinsichtlich auf di festgestellte Situation auch das Datum der nächsten Kontrolle vorschlagen.

Wir bitten Sie, daß Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.

UTILISATION ET MAINTIEN

TECHNISCHE EIGENSCHAPPEN VAN HET APPARAAT

Type OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB		100 E3 OGB	20 E3 OGB 1	50 E3 OGB 20	0 E3
Model		OGB 30EDD/UNI	OGB 50EDD/UNI	OGB 80EDD/UNI	OGB 100EDD/UNI	OGB 120EDD/UNI	OGB 150EDD/UNI	OGB 200EDD/UNI
Volume	[l]	30	50	80	100	120	150	200
Nominale druk	[MPa]	0,6
Gewicht / gevuld met water	[kg]	23/53	30/80	36/116	41/141	46/166	52/202	72/272
Corrosiebeveiliging van de ketel		Geëmailleerd en magnesiumanode
Puissance du corps chauffant électrique	[W]	2100 2000
Aansluitvermogen	[W]	3 x 700	2 x 1000
Spanning	[V~]	230
Beschermingsklasse		I
Beschermingsgraad		IP24
Verwarmingstijd tot 75°C1)	[h] 1	05	155	305	355	435	545	740
Hoeveelheid mengwater bij 40°C	[l]	58	94	148	194	226	282	360
Energieverbruik 2)	[kWh/24h]	0,50	0,71	0,90	1,11	1,31	1,60	2,10
