Tipo de produto	Acumulador de água quente sanitária
Marca	Gorenje
Modelo	KGV300
Capacidade	285 litros (KGV 300-1)
Peso vazio / em serviço	112 kg / 397 kg
Dimensões (altura × largura × profundidade)	Aproximadamente 1550 × 740 × 560 mm (conforme modelo KGV 300-1)
Isolamento	57 mm, classe de proteção IP21
Proteção anticorrosão	Esmalte vitrificado + ânodo de magnésio
Superfície de troca térmica	1,6 m² (trocador inferior)
Volume do trocador térmico	10 litros
Pressão máxima de serviço	0,5 MPa (5 bar)
Conexões	Água fria (G1), água quente (G1), circulação (G3/4), trocador entrada/saída (G1)
Fontes de aquecimento compatíveis	Caldeira, energia solar, bomba de calor
Possibilidade de resistência elétrica adicional	Sim, tipo R (flange Ø180 mm) ou tipo SH (bucha G6/4)
Manutenção recomendada	Verificação do ânodo a cada 2 anos, descalcificação conforme a qualidade da água

Perguntas frequentes - KGV300 GORENJE

Como conectar o acumulador à água fria e à água quente?

Conecte a água fria ao conector HV (roseta azul) e a água quente ao conector TV (roseta vermelha). Respeite as pressões: a pressão de alimentação não deve ultrapassar 0,5 MPa. Instale uma válvula de segurança na entrada de água fria.

Posso usar o acumulador com várias fontes de aquecimento?

Sim, o acumulador permite combinar caldeira, energia solar e bomba de calor através dos dois trocadores térmicos. Consulte os esquemas de conexão no manual para as configurações possíveis.

Como instalar a válvula de segurança e com que frequência verificá-la?

Instale uma válvula de segurança na entrada de água fria com um escoamento para a pressão atmosférica. Verifique-a a cada 14 dias abrindo a torneira de teste: deve sair água. Se não, substitua a válvula.

Como fazer a manutenção do ânodo de proteção anticorrosão?

Faça verificar o ânodo de magnésio a cada 2 anos por um técnico qualificado. Se estiver desgastado, substitua-o para evitar a corrosão do tanque.

Como descalcificar o acumulador?

A descalcificação é necessária conforme a dureza da água. Chame um profissional para remover o calcário interno e verificar o estado do ânodo durante a mesma intervenção.

Posso adicionar uma resistência elétrica para aquecer a água?

Sim, você pode instalar uma resistência elétrica adicional do tipo R (em flange Ø180 mm) ou do tipo SH (em bucha G6/4) para um complemento elétrico se a temperatura for insuficiente ou se as outras fontes estiverem indisponíveis.

Como drenar o acumulador em caso de risco de gelo?

Se a água puder congelar, drene o aparelho: feche a entrada de água, abra uma torneira de água quente, depois abra a válvula de drenagem na tubulação de entrada de água fria para evacuar toda a água.

Como ajustar as sondas de temperatura nos canais?

Os canais H1 e H2 recebem as sondas. Coloque a sonda na posição recomendada h1 (155 mm) ou h2 (210 mm) conforme o tipo de trocador. Uma posição mais alta proporciona um acionamento mais rápido, mas menos água quente.

Qual é a pressão de água recomendada?

A pressão de alimentação não deve ultrapassar 0,5 MPa (5 bar). Se a pressão for superior, instale um redutor de pressão. Uma pressão muito alta pode danificar o acumulador.

O que fazer em caso de mau funcionamento ou vazamento?

Não tente consertar você mesmo. Entre em contato com o serviço de pós-venda autorizado Gorenje. Para intervenções internas (ânodo, descalcificação, reparo), apenas um técnico qualificado está autorizado.

MANUAL DE UTILIZADOR KGV300 GORENJE

Instruções de utilização 44

Querido cliente, obrigado por comprar o nosso produto.

POR FAVOR, LEIA AS INSTRUÇÕES SEGUINTES CUIDADOSAMENTE ANTES DE INSTALAR E USAR O TANQUE DE ÁGUA QUENTE.

Tanque de água quente é feito conforme padrões válidos. Suas características técnicas básicas são listadas em placa de informação afixada em cobertura protetora.

Só perito treinado pode instalar tanque de água. Intervenções dentro de seu interior devido a conserto, remoções de pedra de água e conferindo ou substituição de ânodo protetor anticorrosivo pode fazer só emprego de serviço autorizado.

O tanque de água quente é construído assim, para que por meio de transmissor de calor se possa usar próximas fontes de aquecimento:

• Caldeira de aquecimento central
• Energia solar
• Bomba de calor

Em tanque de água quente ainda se pode instalar um esquentador elétrico de tipo R sobre a conexão 180mm ou esquentador elétrico de tipo SH sobre a conexão G 6/4.

INSTALAÇÃO

Tanque de água morno deve ser instalado em lugar seco onde não gele, possivelmente perto de outras fontes de calor (por exemplo na casa de aquecedores).

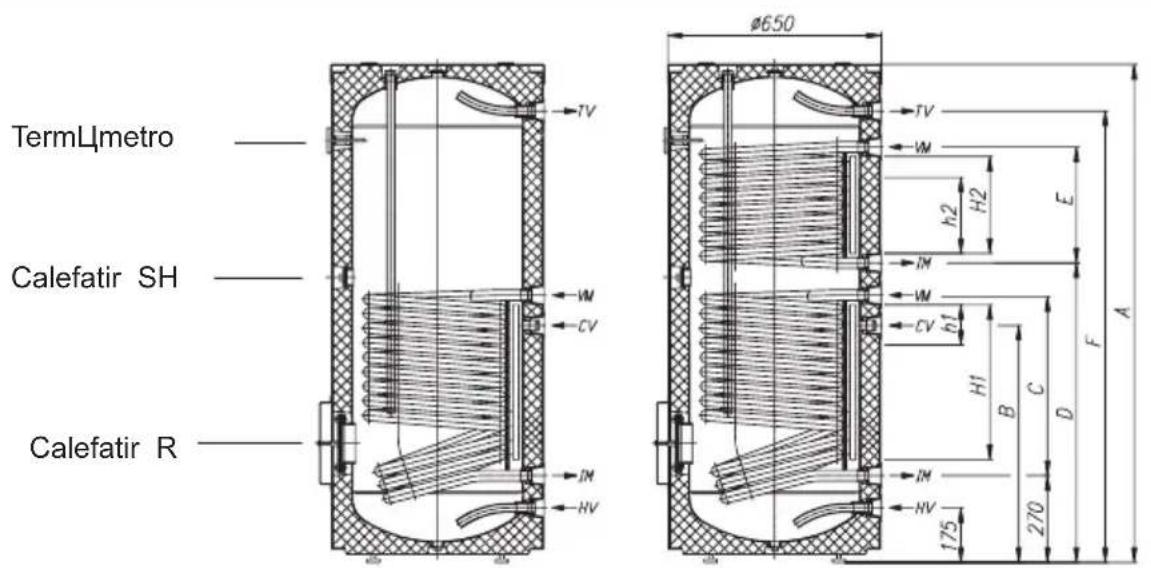

H1, H2 - Canal para sensores

h1, h2 - Posição de sensores

TV - Dreno de água quente (roseta vermelha)

Tipo KGV 200-1 KGV 300-1 KGV 300-2
Volume [I] 200	285 280
Pressyo nativa [MPa] 0,6
Massa / cheio com 6gua [kg] 82	/ 282 112 / 397	134 / 414
ProteCyo anticorrosiva de tanque de 6gua Esmaltado	/ unodo de Mg
Esquentado para cima superficie CC - abaixe [m²]	1,05	1,6	1,6
Esquentado para cima superficie CC - superior [m²] -	-		1,09
Volume CC - abaixe [I]	6,6	10	10
Volume CC - superior [I]	-	-	6,8
Densidades de isolamento [mm] 57
Grau de proteCyo de umidade IP 21

No lado do tanque de água quente, há canais para sensores (H1, H2) onde você pode inserir sensores para regulagem das conexões de sistemas entre o tanque de água quente e outras fontes de aquecimento. O acesso a esses canais fica aproximadamente situado debaixo da junta que cobre a cobertura protetora no meio alto do tanque de água quente.

Você ajusta os sensores no canal e fixa-os. A posição recomendada dos sensores (h1, h2) nos canais está marcada no esboço.

• Se você instalar o sensor mais alto que a posição indicada, o termostato responderá mais rapidamente, os períodos de operação da bomba circulante serão mais curtos, a diferença entre a temperatura da água no tanque de água quente e o meio de aquecimento (antes da desconexão do termostato) será maior, por conseguinte, a quantidade e a temperatura da água quente no tanque serão mais baixas.
• Se você instalar o sensor abaixo da posição indicada, os períodos de operação da bomba de circulação serão mais longos, a diferença entre a temperatura do meio de aquecimento e a temperatura da água alcançada no tanque de água será mais baixa, e com isso a temperatura e a quantidade de água no aquecedor serão mais altas.

INCORPORAÇÃO EM REDE DE ABASTECIMENTO DE ÁGUA

Antes de conectar o tanque de água morna, é preciso colocar o revestimento protetor. Como primeira coisa, retire a tampa de cima e coloque o revestimento de forma que as junções do tanque correspondam com os entalhes do revestimento. Feche o laço de cima por baixo, estique e firmemente ajuste o fio da margem superior do revestimento e ponha de volta a tampa de cima. Insira o termômetro na conexão apropriada no lado anterior do tanque de água antes de ter cortado um entalhe correspondente no revestimento. A anexação na rede de sistemas hidráulicos, ou será o colocamento das rosetas coloridas fazendo as marcações para anexações do capítulo anterior.

Para garantir funcionamento seguro, a válvula de segurança deve ser embutida obrigatoriamente no tubo de afluência. Essa faz impossível o aumento de pressão no tanque mais de 0,1 MPa acima da nominal. O bocal de efluência na válvula de segurança obrigatoriamente tem que ter uma saída na pressão atmosférica. Para o funcionamento correto da válvula de segurança, você tem que executar controles regulares a cada 14 dias. Quando controlar, tem que abrir a efluência da válvula de segurança com troca de jarro ou desparafusando a porca (a segunda de tipo de válvula). A água tem que fluir então pelo bocal de partida da válvula, que é sinal de que aquela válvula está sem defeito.

Ao esquentar a água no tanque de água quente, a pressão da água na caldeira eleva para o limite fixado com a válvula de segurança. Como o retorno da água atrás na rede de abastecimento de água é feito impossível, a água pode começar a gotejar da abertura de partida da válvula de segurança. Você pode conduzir a água gotejante para escoar pela junção pegadora que você instala debaixo da válvula de segurança. O tubo de dreno instalado debaixo da elipse da válvula de segurança deve ser instalado direto descendente e em ambiente onde não gela.

No caso de você não ter possibilidade para dirigir derrubando água para escoar por causa de instalação inadequada, você pode evaporar gotejamento com embutir recipiente de expansão de água em tubo entrada de aquecedor. O volume de recipiente de expansão de água é aproximadamente 3% do volume de tanque de água.

Você pode conectar o tanque de água quente sem válvula de redução, se a pressão em rede é mais baixa que 0,6 MPa. No caso oposto, válvula de redução de pressão tem que ser embutida, como assegurança, que aquela pressão entrada em tanque de água quente não supera nativo.

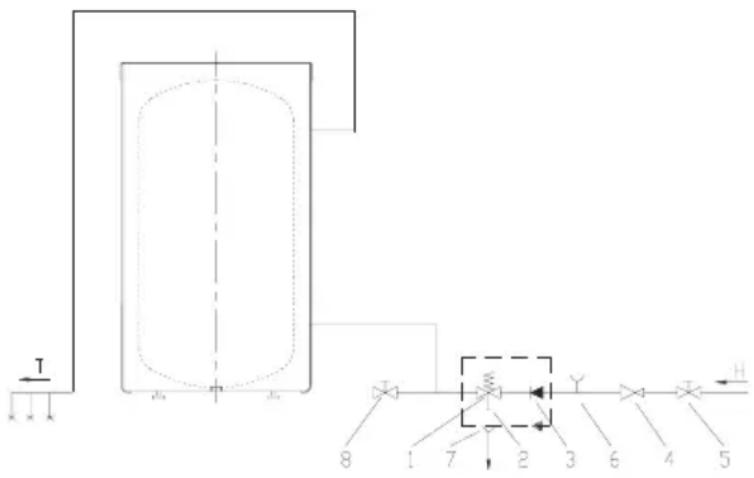

Lenda:

1. Válvula de segurança
2. Teste válvula 3 Válvula irreversível
3. Válvula de redução de pressão 5. Pare válvula
4. Junção de teste
5. Funil com conexão em dreno
6. Válvula de efluência

H - Água fria

T - Água quente

INCORPORAÇÃO EM OUTRAS FONTES DE AQUECER

Tanque de água quente habilita a preparação de água sanitária com fontes diferentes de energia (por exemplo aquecimento central, energia solar). A conexão lateral é também possível instalar uma bomba de calor.

Possibilidades de conexão de tanque de água quente com fontes importantes de aquecer são mostradas em esboços.

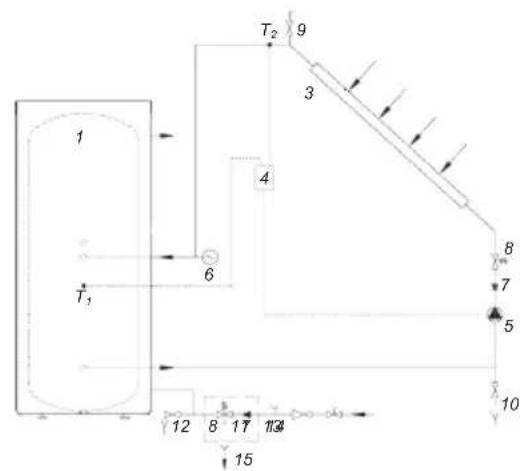

Conexão com receptores de energia solares central

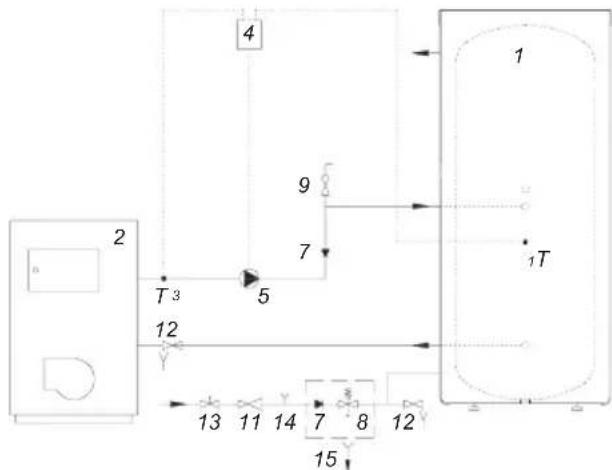

Conexão com caldeira de aquecimento

Lenda:

1. Tanque de água quente
2. Caldeira de aquecimento central
3. Receptor de energia solar
4. Diferencial TR com sensores (T1, T2, T3, T4)
5. Bomba de circulação
6. Tanque de expansão
7. Válvula irreversível
8. Válvula de segurança
9. Válvula de ventilação
10. Válvula de recheio e esvaziamento do sistema
11. Válvula de redução
12. Válvula de liberação
13. Válvula de fechamento
14. Junção de teste
15. Funil com junção em dreno

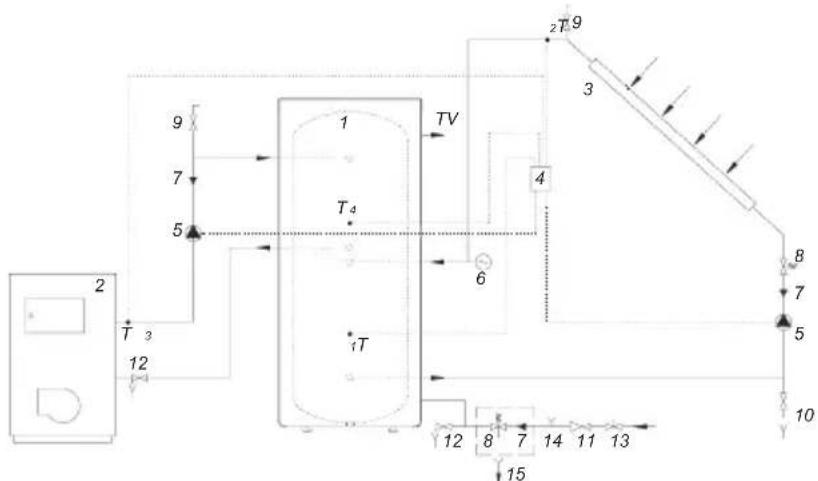

Conexão com os receptores de energia solares e caldeira de aquecimento central

USO E MANUTENÇÃO

Incorporação em rede de abastecimento de água e outras fontes de aquecer tanque de água quente está preparado para uso. Como fonte principal de aquecimento de água sanitária normalmente é o aquecimento central ou energia solar, onde o controle de aquecimento de água quente é feito num sistema de aquecimento.

Em tanque de água quente ainda se pode instalar um esquentador elétrico de tipo R sobre a conexão φ 180 mm ou esquentador elétrico de tipo SH sobre a conexão G 6/4", o que serve para esquentamento subsidiário:

• quando tem necessidade de maior temperatura de água daquela que conseguimos com outros fontes de aquecimento
• quando por caso de condições temporais ou outras os fontes de aquecimento principais não abastecem

Quando houver perigo de gelar a água no tanque, você tem que esvaziá-lo. Para fazer isto, vire a alavanca de um dos misturadores de baterias que são fixos atrás do tanque de água. A liberação da água do tanque fazemos por válvula de liberação em tubo de afluência que é previsto para isto. Limpe a parte externa do tanque de água quente com solução moderada de detergente de lavar. Não use diluentes nem meios de limpeza fortes.

Com controles e exames de serviço regulares, você assegurará funcionamento perfeito e período de vida longo de seu tanque de água morna. O primeiro serviço deveria ser feito através de emprego de serviço autorizado aproximadamente 2 anos (antes de montar). A revisão de serviço o pessoal vai conferir o atrito do ânodo protetor anticorrosivo e se mancha de água limpa necessária que se aparece dentro do tanque de acordo com qualidade, quantidade e temperatura de água usada. Emprego de serviço também o recomendará a data de próximo controle, enquanto considerando achados condições antes de exame de tanque de água morna.

Consumo do ânodo protetor anticorrosivo é conferido visualmente. Substituição do ânodo é urgente quando o exame constatar que o diâmetro do ânodo está fortemente reduzido ou usado todo para acelerar o processo. Você pode afirmar sua garantia para caldeira somente se se faz uma verificação regular do ânodo de proteção.

Nós lhe imploramos que não conserte por você mesmo mau funcionamento eventual do aquecedor, mas notifique pessoal de serviço sobre isso.

Ligação hidráulica
