Vrsta izdelka	Zalogevalnik sanitarne tople vode
Znamka	Gorenje
Model	KGV300
Prostornina	285 litrov (KGV 300-1)
Teža praznega / polnega	112 kg / 397 kg
Mere (višina × širina × globina)	Približno 1550 × 740 × 560 mm (odvisno od modela KGV 300-1)
Izolacija	57 mm, zaščitni razred IP21
Protikorozijska zaščita	Emajlirana + magnezijeva anoda
Površina toplotne izmenjave	1,6 m² (spodnji izmenjevalec)
Prostornina toplotnega izmenjevalca	10 litrov
Maksimalni delovni tlak	0,5 MPa (5 bar)
Priključki	Hladna voda (G1), topla voda (G1), cirkulacija (G3/4), izmenjevalec vhod/izhod (G1)
Kompatibilni viri ogrevanja	Kotel, sončna energija, toplotna črpalka
Možnost dodatnega električnega grelca	Da, tip R (prirobnica Ø180 mm) ali tip SH (nastavek G6/4)
Priporočeno vzdrževanje	Pregled anode vsaki 2 leti, odstranjevanje vodnega kamna glede na kakovost vode

Pogosto zastavljena vprašanja - KGV300 GORENJE

Kako priključiti zalogevalnik na hladno in toplo vodo?

Hladno vodo priključite na priključek HV (modra rozeta) in toplo vodo na priključek TV (rdeča rozeta). Upoštevajte tlake: dovodni tlak ne sme preseči 0,5 MPa. Namestite varnostni ventil na dovod hladne vode.

Ali lahko zalogevalnik uporabljam z več viri ogrevanja?

Da, zalogevalnik omogoča kombinacijo kotla, sončne energije in toplotne črpalke preko dveh toplotnih izmenjevalcev. Za možne konfiguracije si oglejte sheme povezav v navodilih.

Kako namestiti varnostni ventil in kako pogosto ga preverjati?

Namestite varnostni ventil na dovod hladne vode z odtokom proti atmosferskemu tlaku. Preverite ga vsakih 14 dni tako, da odprete testno pipo: voda mora odtekati. Če ne, zamenjajte ventil.

Kako vzdrževati protikorozijsko zaščitno anodo?

Naj usposobljen tehnik pregleda magnezijevo anodo vsaki 2 leti. Če je obrabljena, jo zamenjajte, da preprečite korozijo posode.

Kako odstraniti vodni kamen iz zalogevalnika?

Odstranjevanje vodnega kamna je potrebno glede na trdoto vode. Pokličite strokovnjaka, da odstrani vodni kamen v notranjosti in hkrati preveri stanje anode.

Ali lahko dodam električni grelec za ogrevanje vode?

Da, lahko namestite dodatni električni grelec tipa R (na prirobnico Ø180 mm) ali tipa SH (na nastavek G6/4) za električno pomoč, če temperatura ni zadostna ali drugi viri niso na voljo.

Kako izprazniti zalogevalnik v primeru nevarnosti zmrzovanja?

Če lahko voda zamrzne, izpraznite napravo: zaprite dovod vode, odprite pipo za toplo vodo, nato odprite izpustni ventil na dovodu hladne vode, da izpustite vso vodo.

Kako nastaviti temperaturne sonde v kanalih?

Kanala H1 in H2 sprejemata sondi. Postavite sondo na priporočeno mesto h1 (155 mm) ali h2 (210 mm) glede na tip izmenjevalca. Višji položaj omogoča hitrejši vklop, vendar manj tople vode.

Kakšen je priporočen tlak vode?

Dovodni tlak ne sme preseči 0,5 MPa (5 bar). Če je tlak višji, namestite reduktor tlaka. Previsok tlak lahko poškoduje zalogevalnik.

Kaj storiti v primeru okvare ali puščanja?

Ne poskušajte sami popraviti. Kontaktirajte pooblaščeni servis Gorenje. Za notranje posege (anoda, odstranjevanje vodnega kamna, popravilo) je pooblaščen le usposobljen tehnik.

NAVODILA ZA UPORABO KGV300 GORENJE

Navodila za uporabo 4

Hranilnik tople vode sme priključiti le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

Hranilnik tople vode je izdelan tako, da lahko preko toplotnega prenosnika uporabljamo sledeče vire ogrevanja in sicer:

- kotel centralnega ogrevanja - sončno energijo - toplotno črpalko

VGRADITEV

Hranilnik tople vode postavite v suh prostor, kjer ne zmrzuje, po možnosti v bližino drugih virov ogrevanja (npr. v kurilnico).

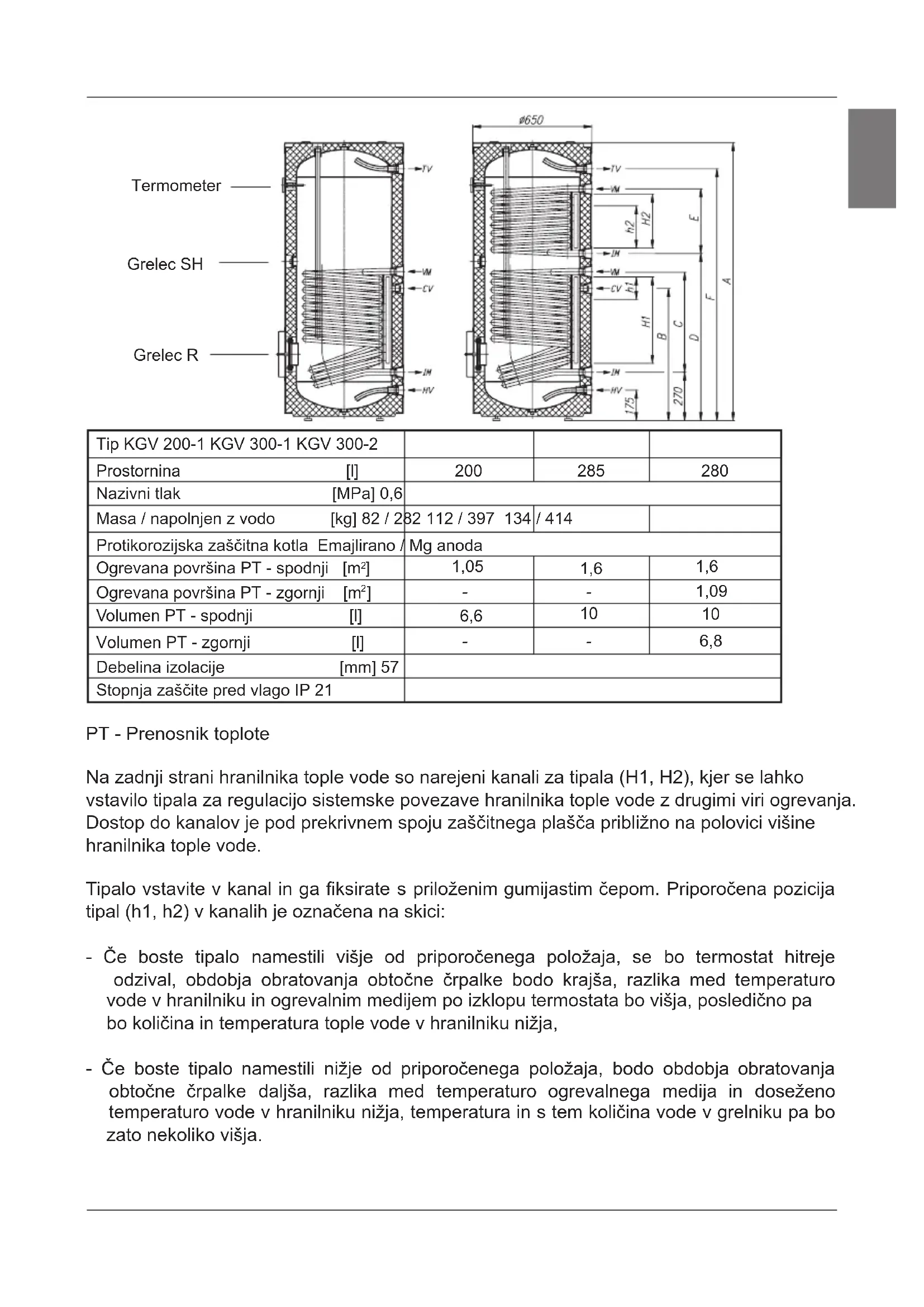

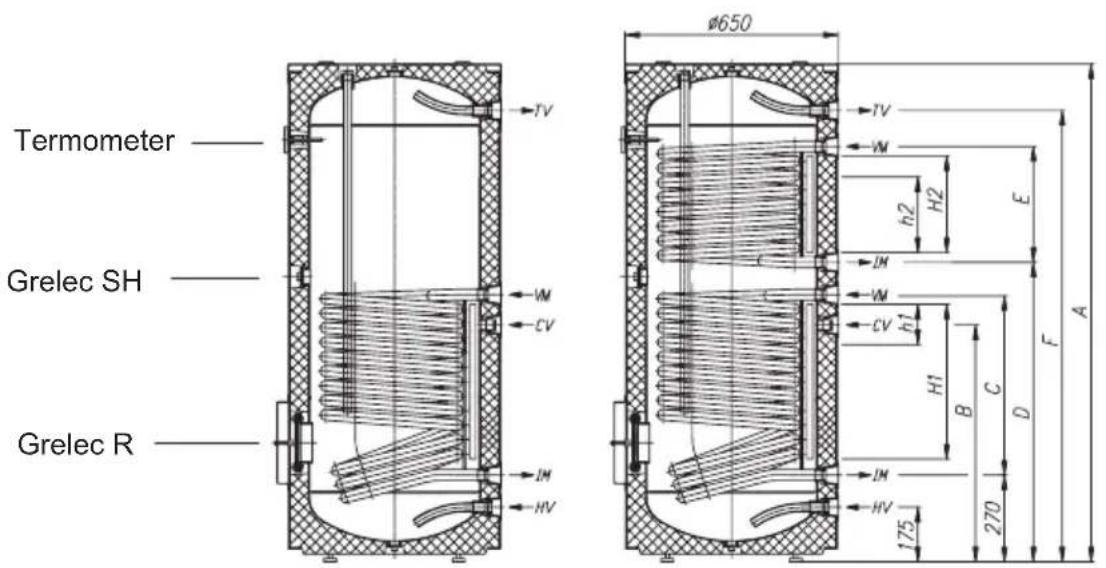

TEHNIČNE LASTNOSTI HRANILNIKA TOPLE VODE

	KGV 200-1 KGV 300-1 KGV 300-2
A 11	50 1550 1550
B 56	0 740 740
C 38	0 560 560
D	-	-	930
E	-	-	360
F 10	10 1410 1410
HV	G 1 G 1	G 1
IM	G 1 G 1	G 1
CV	G 3/4	G 3/4	G 3/4
VM	G 1 G 1	G 1
TV G	1 G 1	G 1

	KGV 200-1	KGV 300-1	KGV 300-2
H1	300	480	480
H2	-	-	300
h1	100	155	155
h2	-	-	210

H1, H2 - Kanal za tipala

h1, h2 - Pozicija tipala

HV - Dotok hladne vode (modra rozeta)

IM - Izstop medija PT (modra rozeta)

CV - Cirkulacijski vod (modra rozeta)

VM - Vstop medija PT (rdeča rozeta)

TV - Odtok tople vode (rdeča rozeta)

Tip KGV 200-1 KGV 300-1 KGV 300-2
Prostornina [I]	200	285	280
Nazivni tlak [MPa] 0,6
Masa / napoljen z vodo [kg] 82 / 2	82 112 / 397 134	/ 414
Protikorozija zašcitna kotla Emajlirano / Mg anoda
Ogrevana povrsina PT - spodnji [m2]	1,05	1,6	1,6
Ogrevana povrsina PT - zgornji [m2]	-	-	1,09
Volumen PT - spodnji [I]	6,6	10	10
Volumen PT - zgornji [I]	-	-	6,8
Debelina izolacije [mm] 57
Stopnja zašite pred vlago IP 21

PT - Prenosnik toplote

Na zadnji strani hranilnika tople vode so narejeni kanali za tipala (H1, H2), kjer se lahko vstavijo tipala za regulacijske sistemske povezave hranilnika tople vode z drugimi viri ogrevanja. Dostop do kanalov je pod prekrivnim spojem zaščitnega plašča približno na polovici višine hranilnika tople vode.

Tipalo vstavite v kanal in ga fiksirate s priloženim gumijastim čepom. Priporočena pozicija tipal (H1, H2) v kanalih je označena na skici:

• Če boste tipalo namestili višje od priporočenega položaja, se bo termostat hitreje odzival, obdobja obratovanja obtočne črpalke bodo krajša, razlika med temperaturo vode v hranilniku in ogrevalnim medijem po izklopu termostata bo višja, posledično pa bo količina in temperatura tople vode v hranilniku nižja.
• Če boste tipalo namestili nižje od priporočenega položaja, bodo obdobja obratovanja obtočne črpalke daljša, razlika med temperaturo ogrevalnega medija in doseženo temperaturo vode v hranilniku nižja, temperatura in s tem količina vode v grelniku pa bo zato nekoliko višja.

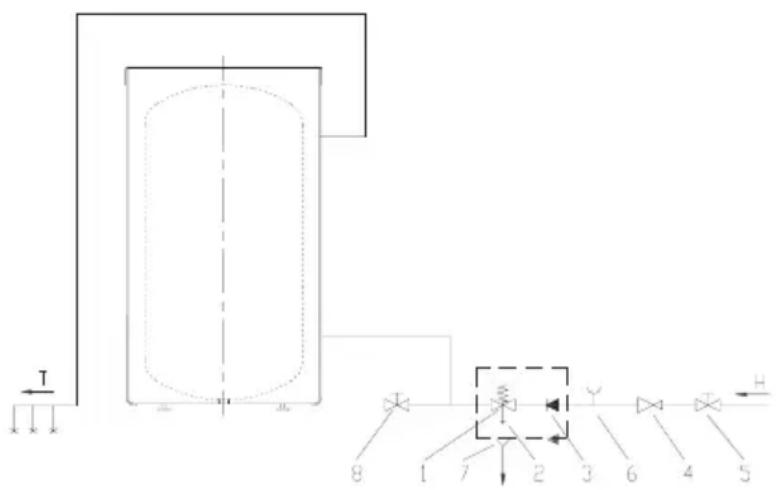

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Pred priključitvijo hranilnika tople vode je potrebno namestiti zaščitno prevleko. Najprej snamete zgornji pokrov ter prevleko postavite tako, da se ujemajo priključki na hranilniku vode in zareze na prevleki. Zadrgo zaprete od vrha proti tlom, nato zategnete in trdno zavežete vrvico na zgornjem robu prevleke in položite nazaj zgornji pokrov. Termometer se vstavi v za to pripravljeno tulko na sprednji strani hranilnika vode, kjer je predhodno potrebno ustrezno zarezati prevleko. Priključitev na vodovodno omrežje oz. postavitev barvnih rozet napravite po označbah za priključke iz predhodnega poglavja.

Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna šoba na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole vsakih 14 dni. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben. Pri segrevanju vode v hranilniku tople vode se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev, nameščena pod izpustom varnostnega ventila, mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene instalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode na dovodni cevi grelnika. Prostornina ekspanzijske posode naj bo vsaj 3 % prostornine hranilnika tople vode.

Hranilnik tople vode lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od 0,5 MPa.

V nasprotnem primeru je potrebno vgraditi redukcijski ventil tlaka, ki zagotavlja, da tlak na dotoku v hranilnik tople vode ne presega nazivnega.

PRIKLJUČITEV NA DRUGE VIRE OGREVANJA

Hranilniki tople vode omogočajo pripravo sanitarne vode preko enega ali dveh izmenjevalcev toplote z različnimi viri energije (npr. centralno ogrevanje, sončna energija, ...).

Na stransko prirobnico kotla je mogoče dodatno vgraditi tudi toplotno črpalko.

Možnosti povezave hranilnika tople vode z različnimi viri ogrevanja so prikazane na skicah.

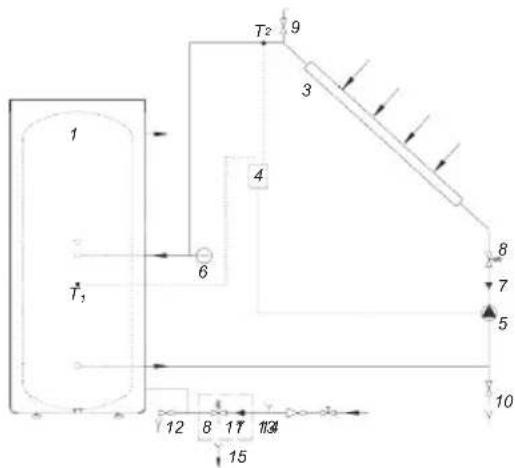

Povezava s sprejemniki sončne energije

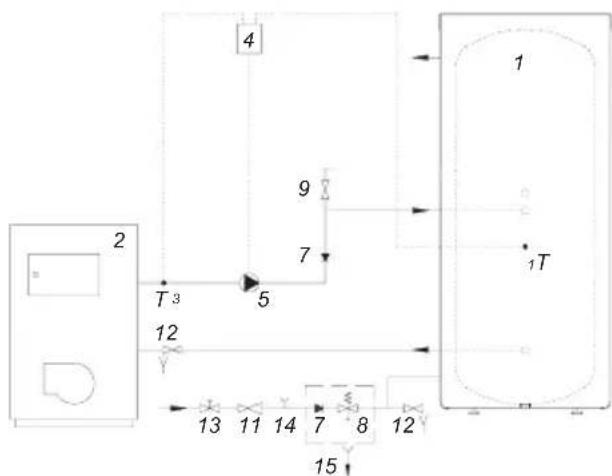

Povezava s kotlom centralnega ogrevanja

1. Hranilnik tople vode
2. Kotel centralnega ogrevanja
3. Sprejemnik sončne energije
4. Diferencialni TR s tipali (T1, T2, T3, T4)
5. Obtočna črpalka
6. Ekspanzijska posoda
7. Protipovratni ventil
8. Varnostni ventil
9. Ventil za odzračevanje
10. Ventil za polnjenje in praznjenje sistema
11. Reducirni ventil
12. Izpustni ventil
13. Zaporni ventil
14. Preizkusni nastavek
15. Lijak s priključkom na odtok

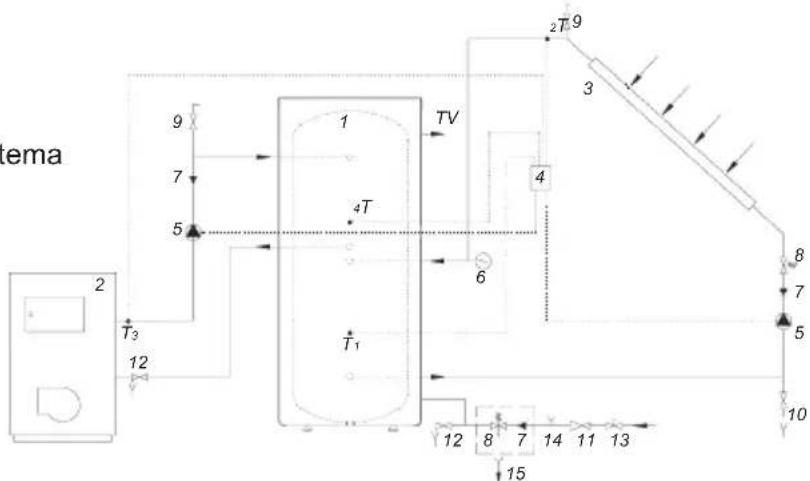

Povezava s sprejemniki sončne energije in kotlom centralnega ogrevanja

UPORABA IN VZDRŽEVANJE

• če potrebujete višjo temperaturo vode, kot jo dosežemo z ostalimi viri segrevanja,
• če zaradi geografskih ali drugih pogojev ni na razpolago osnovnih virov ogrevanja.

Kadar obstaja nevarnost, da bo voda v hranilniku tople vode zmrznila, jo morate iz njega iztočiti. Pri tem odpremo ročico za toplo vodo na eni od mešalnih baterij, ki je priključena na hranilnik tople vode. Vodo iz hranilnika tople vode izpustimo skozi za to predviden izpustni ventil na dotočni cevi.

Zunanjost hranilnika tople vode čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo hranilnika tople vode. Garancija za prerjavenje kotla velja le, če ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu hranilnika tople vode glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo servisno službo.
