Vrsta proizvoda	Akumulator tople sanitarne vode
Brend	Gorenje
Model	KGV300
Kapacitet	285 litara (KGV 300-1)
Težina prazan / u radu	112 kg / 397 kg
Dimenzije (visina × širina × dubina)	Približno 1550 × 740 × 560 mm (prema modelu KGV 300-1)
Izolacija	57 mm, klasa zaštite IP21
Zaštita od korozije	Vitrificirani emajl + magnezijumska anoda
Površina izmene toplote	1,6 m² (donji izmenjivač)
Zapremina izmenjivača toplote	10 litara
Maksimalni radni pritisak	0,5 MPa (5 bar)
Priključci	Hladna voda (G1), topla voda (G1), cirkulacija (G3/4), izmenjivač ulaz/izlaz (G1)
Kompatibilni izvori grejanja	Kotao, solarna energija, toplotna pumpa
Mogućnost dodatnog električnog grejača	Da, tip R (prirubnica Ø180 mm) ili tip SH (navojna čaura G6/4)
Preporučeno održavanje	Provera anode svake 2 godine, uklanjanje kamenca prema kvalitetu vode

Često postavljana pitanja - KGV300 GORENJE

Kako priključiti akumulator na hladnu i toplu vodu?

Priključite hladnu vodu na priključak HV (plavi prsten) i toplu vodu na priključak TV (crveni prsten). Poštujte pritiske: pritisak napajanja ne sme prelaziti 0,5 MPa. Instalirajte sigurnosni ventil na dovodu hladne vode.

Mogu li koristiti akumulator sa više izvora grejanja?

Da, akumulator omogućava kombinovanje kotla, solarne energije i toplotne pumpe preko dva izmenjivača toplote. Konsultujte šeme povezivanja u uputstvu za moguće konfiguracije.

Kako instalirati sigurnosni ventil i koliko često ga proveravati?

Instalirajte sigurnosni ventil na dovodu hladne vode sa odvodom na atmosferski pritisak. Proveravajte ga svakih 14 dana otvaranjem test slavine: voda mora da otiče. Ako ne, zamenite ventil.

Kako održavati anodu za zaštitu od korozije?

Neka kvalifikovani tehničar proveri magnezijumsku anodu svake 2 godine. Ako je istrošena, zamenite je kako biste sprečili koroziju rezervoara.

Kako ukloniti kamenac iz akumulatora?

Uklanjanje kamenca je neophodno u zavisnosti od tvrdoće vode. Pozovite profesionalca da ukloni kamenac iznutra i proveri stanje anode pri istoj intervenciji.

Mogu li dodati električni grejač za grejanje vode?

Da, možete instalirati dodatni električni grejač tipa R (na prirubnici Ø180 mm) ili tipa SH (na navojnoj čauri G6/4) za električnu dopunu ako je temperatura nedovoljna ili ako drugi izvori nisu dostupni.

Kako isprazniti akumulator u slučaju opasnosti od smrzavanja?

Ako voda može da se smrzne, ispraznite uređaj: zatvorite dovod vode, otvorite slavinu tople vode, zatim otvorite ventil za pražnjenje na cevi dovoda hladne vode da ispustite svu vodu.

Kako podesiti temperaturne sonde u kanalima?

Kanali H1 i H2 primaju sonde. Postavite sondu na preporučenu poziciju h1 (155 mm) ili h2 (210 mm) u zavisnosti od tipa izmenjivača. Viša pozicija daje brže aktiviranje, ali manje tople vode.

Koji je preporučeni pritisak vode?

Pritisak napajanja ne sme prelaziti 0,5 MPa (5 bar). Ako je pritisak veći, instalirajte redukcioni ventil. Previsok pritisak može oštetiti akumulator.

Šta učiniti u slučaju kvara ili curenja?

Ne pokušavajte sami da popravite. Kontaktirajte ovlašćeni servis Gorenje. Za unutrašnje intervencije (anoda, uklanjanje kamenca, popravka) samo kvalifikovani tehničar je ovlašćen.

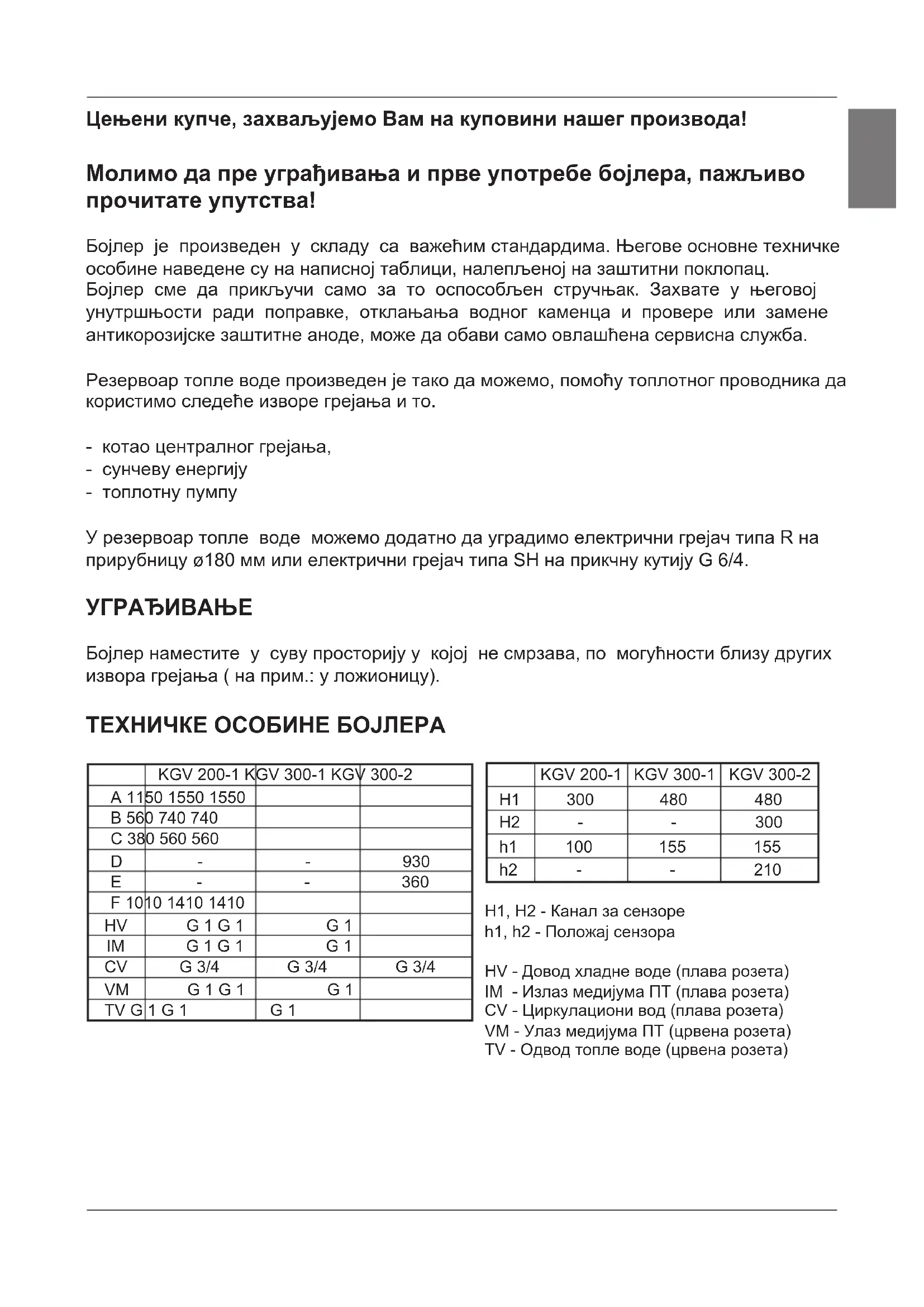

KORISNIČKI PRIRUČNIK KGV300 GORENJE

ТиП KGV 200-1 KGV 300-1 KGV 300-2
Зашима [I] 200 285	280
Назовни поитаск [Mpa] 0,6
Текина / науньен ВODOM [kg] 82 / 2	82 112 / 397 134 /	414
Аntikорозива заштITA котла emajларано / Мг санда
Грејна поsprшно ПТ-дова [m²]	1,05	1,6	1,6
Грејна поsprшно ПТ-торьа [m²]	-	-	1,09
Зашемпna ПТ-дова [I]	6,6	10	10
Зашемпna ПТ-торьа [I]	-	-	6,8
Дебънoga итолачице [mm] 57
Стени заштITE IP 21

Na zadnjoj strani rezervoara tople vode izrađeni su kanali za senzore (H1, H2), gde mogu da se umetnu senzori za regulaciju sistema veze rezervoara sa drugim izvorima grejanja. Pristup kanalima se nalazi ispod zaštitnog omotača, približno na polovini visine rezervoara tople vode.

Senzor namestite u kanal privrćući priložene gumene čepove. Preporučen položaj senzora (h1, h2) u kanalima označen je na slici:

• Ako senzor budete namestili više od preporučenog položaja, termostat će brže reagovati, interval uključivanja toplote pumpe biće kraći, razlika između temperature vode u rezervoaru i zagrevanih medija posle isključenja termostata biće veća, a kao posledica, količina i temperatura tople vode u rezervoaru biće niža.
• Ako senzor budete namestili niže od preporučenog položaja, razlika između temperature zagrevanog medija i ostvarene temperature vode u rezervoaru biće veća, a temperatura i količina vode u grejaču biće zbog toga nešto viša.

Priključenje na vodovodnu mrežu

Pre nego što se priključi akumulator tople vode potrebno je da se namesti zaštitna prevlaka. Najpre skinite gornji poklopac i prevlaku postavite tako da se lako priključi na akumulator vode i zarezi na prevlaci. Patent-zatvarač zatvorite od vrha prema dnu, zatim zategnite i čvrsto zavežite te uže na gornjoj ivici prevlake i postavite nazad gornji poklopac. Termometar se postavlja u za to pripremljenu cevku na prednjoj strani akumulatora vode, gde je prethodno potrebno napraviti pravilne ureze u prevlaci. Priključenje na vodovodnu mrežu, tj. postavljanje rozete u bojler, napravite po oznakama za priključak iz prethodnog poglavlja.

Radi sigurnosti rada na dovodu vode obavezno treba ugraditi sigurnosni ventil, koji sprečava povećanje pritiska u kotlu za više od 0,1 MPa preko normalnog. Prilikom zagrevanja vode u bojleru pritisak vode u kotlu se povećava do granice koja je podešena na sigurnosnom ventilu. Pošto je vraćanje vode u vodovodnu mrežu sprečeno, može doći do kapanja iz odvodnog otvora sigurnosnog ventila. Tu vodu možete da sprovedete u odtok pomoću nastavka koji se namesti ispod sigurnosnog ventila. Odvodna cev, smeštena ispod prsta sigurnosnog ventila, mora da bude nagnuta u smeru pravo nagle i u prostoriju u kojoj ne smrzava.

Odvod treba da iznosi najmanje 3% zapremine rezervoara tople vode.

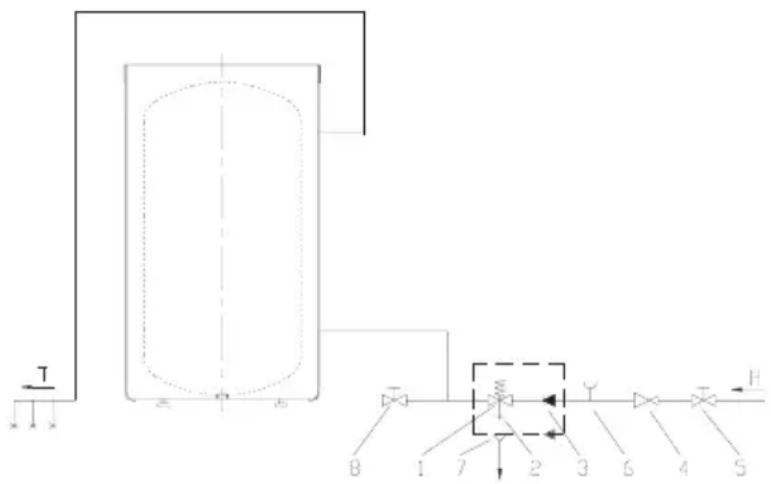

Legenda:

1. Sigurnosni ventil 2. Povratni ventil 3. Nepovratni ventil 4. Redukcioni ventil vazduha 5. Ventil za zatvaranje 6. Povratni nastavak 7. Levak sa priključkom na odvod 8. Ispusni ventil

H - hladna voda

T - topla voda

Bojler možete da priključite na kućnu vodovodnu mrežu bez redukcionog ventila ako je pritisak u mreži niži od 0,5 MPa.

U protivnom treba ugraditi redukcioni ventil pritiska, koji obezbeđuje da pritisak na dovodu u bojler ne bude prekoračen na nazivni.

Bojleri omogućavaju pripremu sanitarne vode sa različitih izvora energije (npr. centralno grejanje, sunčeva energija ...) preko jednog ili dva izmenjivača toplote.

Na priključnicu kotla sa strane moguće je dodatno ugraditi toplotnu pumpu.

Mogućnosti povezivanja sa različitim izvorima grejanja prikazane su na slikama.

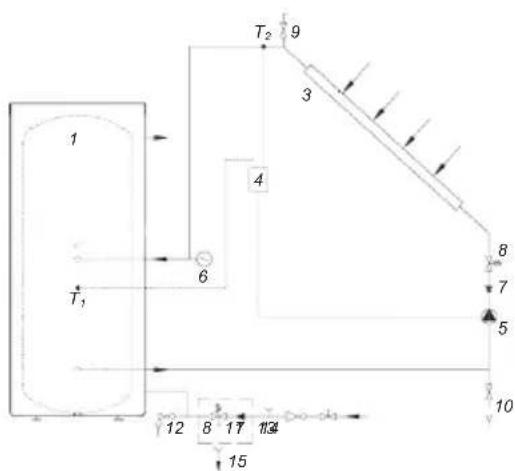

Povezivanje sa priključcima sunčeve energije grejača

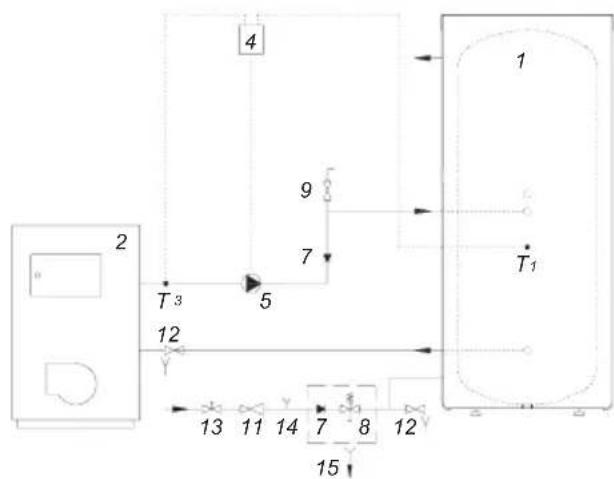

Povezivanje sa kotlom centralnog grejanja

1. Bojler 2. Kotao centralnog grejanja 3. Priključak sunčeve energije 4. Diferencijalni termostat sa sondama (T1, T2, T3, T4) 5. Opciona pumpa 6. Ekspanziona posuda 7. Nepovratni ventil 8. Sigurnosni ventil 9. Ventil za odvođenje vazduha 10. Ventil za punjenje i pražnjenje sistema 11. Redukcioni ventil 12. Ispust 13. Ventil za zatvaranje 14. Priključak hladne vode 15. Slavina sa priključkom na odvod

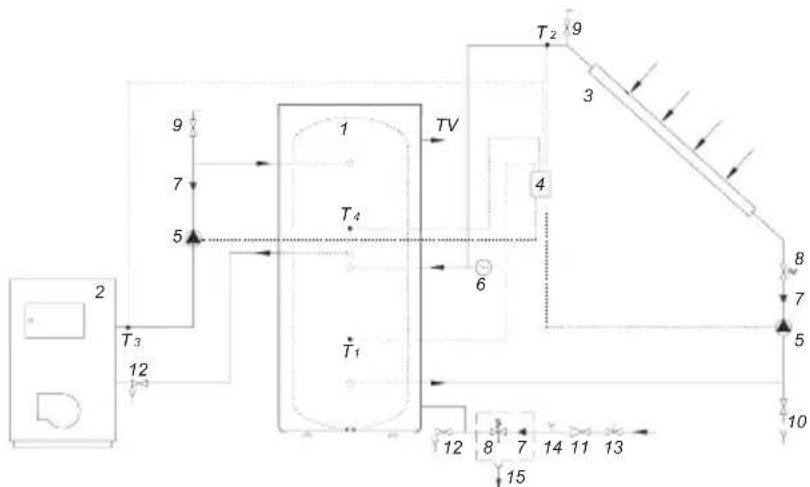

Povezivanje sa priključcima sunčeve energije i kotlom centralnog grejanja

UPOTREBA I ODRŽAVANJE

Posle priključenja na vodovodnu mrežu bojler je spreman za korišćenje.

Obično je za zagrevanje sanitarne vode osnovni izvor centralno grejanje ili sunčeva energija, pri čemu je regulacija grejanja tople vode sprovedena u sistemu grejanja.

U rezervoar tople vode možemo dodatno ugraditi električni grejač tipa R na priključnicu G 1 1/2" ili električni grejač tipa SH na priključnicu G 6/4 koji dodatno služi za grejanje vode:

• Kada vam je potrebna veća količina tople vode od dobijene pomoću ostalih izvora grejanja,
• Kada zbog sezonskih ili drugih uslova nemate na raspolaganju osnovnih izvora grejanja.

Ako postoji opasnost da voda u bojleru smrzne, treba je ispustiti. Posle toga otvorimo slavinu za toplu vodu na jednoj od baterija za mešanje koja je priključena na bojler.

Voda ne sme da prolazi kroz ventil za dovodnu cev, predviđen u tu svrhu.

Čišćenje bojlera: isperite blagim rastvorom sapuna za pranje. Ne koristite razređivače i gruba sredstva za čišćenje.

Redovni i stručni pregledi bojlera neće obezbediti besprekoran rad i dugo trajanje. Za preglede kada garancija važi, obavezno je da ste redovno sproveli propisane preglede i preduzeli mere zaštite. Period između pojedinih pregleda i preduzetih mera ne sme da bude duži od 36 meseci. Pregled mora da obavi ovlašćeni serviser, koji taj zahtev registruje na garantnom listu proizvođača. Prilikom pregleda on proverava ispravnost antikorozivne zaštite i prema potrebi vrši zamenu magnezijumske anode, koja se, obzirom na kvalitet, količinu i temperaturu tople vode, troši u zavisnosti od upotrebe. Servisna služba će vas posle pregleda bojlera, imajući u vidu utvrđeno stanje, preporučiti datum naredne kontrole.

Molimo da eventualne kvarove na bojleru ne popravljate sami, već da o njima obavezno obavestite najbližu servisnu jedinicu.

Poštovani kupče, zahvaljujemo vam što ste kupili naš proizvod.

MOLIMO DA PRIJE UGRADNJE I PRVE UPORABE SPREMNIKA TOPLE VODE PAŽLJIVO PROČITATE UPUTSTVO.

Spremnik tople vode izrađen je u skladu s važećim normama. Njegove osnovne tehničke osobine navedene su na učinskoj pločici koja je nalijepljena na zaštitni pokrov.
