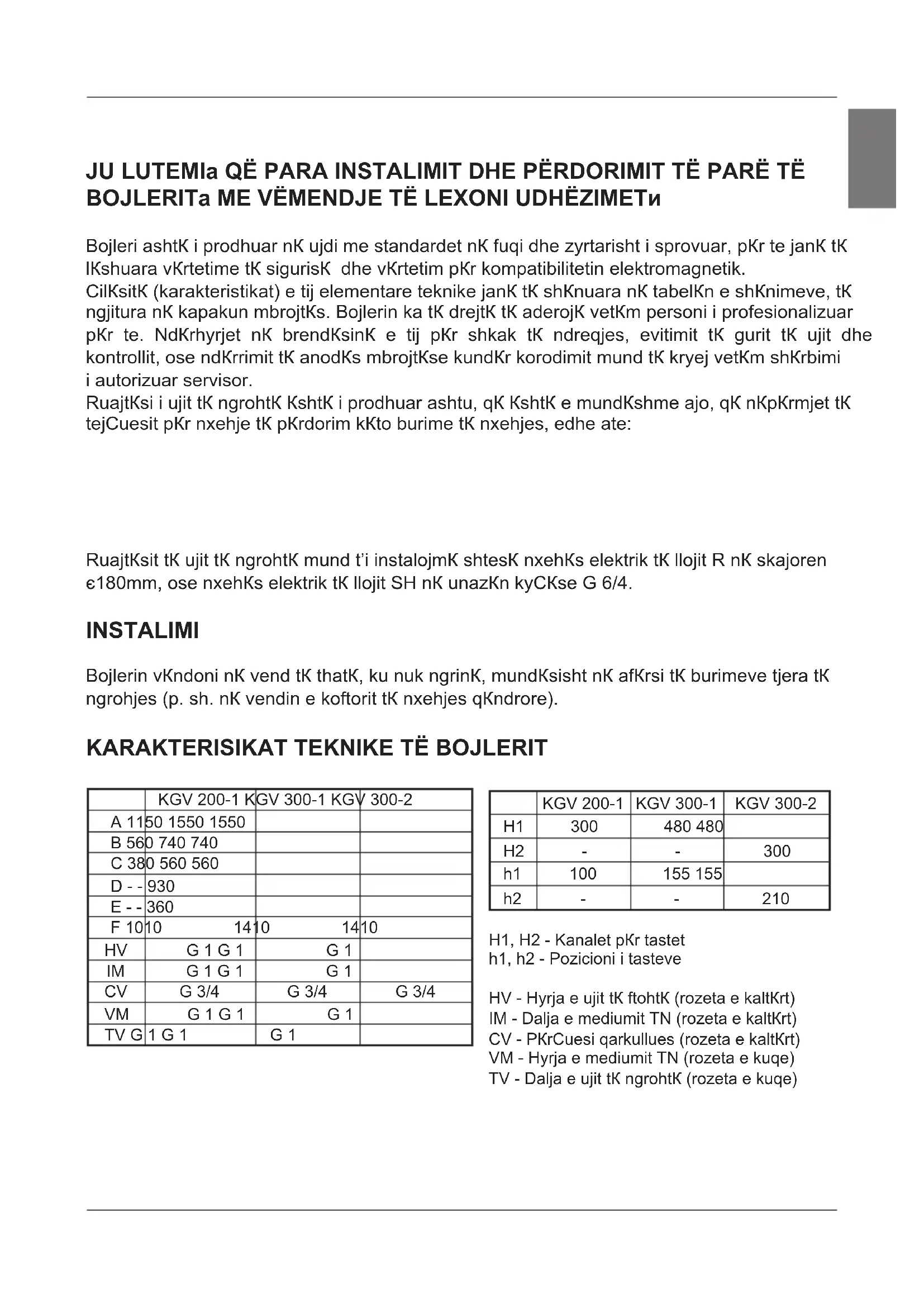

H1 300 480 480 H2 - - 300 h1 100 155 155 h2 - - 210 H1, H2 - Kanalet për tastet h1, h2 - Pozicioni i tasteve HV - Hyrja e ujit të ftohtë (rozeta e kaltërt) IM - Dalja e mediumit TN (rozeta e kaltërt) CV - Përçuesi qarkullues (rozeta e kaltërt) VM - Hyrja e mediumit TN (rozeta e kuqe) TV - Dalja e ujit të ngrohtë (rozeta e kuqe) hsi§ª Tipi KGV 200-1 KGV 300-1 KGV 300-2 Volum [ l ] 200 285 280 Presiune nominală [MPa ] 0,6 Greutate / umplut cu apă [ kg ] 82 / 282 112 / 397 134 / 414 Protecţia anticorozivă a cazanului emailat / Mg anod Spërfaqja ngrohëse TN-i poshtëm [m²] Vëllimi TN-i poshtëm [ l ] Vëllimi TN-i sipërm [ l ] Trashësia e izolimit [mm] 57 Stopień zabezpieczenia IP 21 TN - transmetuesi i ngrohjes Në anën e fundit të ruajtësit të ujit të ngrohtë janë të bëra kanalet për tastet (H1, H2), në të cilët mund të instalohen tastet për rregulimin e lidhjes sistemike të ruajtësit të ujit të ngrohtë me burimet tjera të ngrohjes. Arritshmëria deri te kanalet gjendet nën pikëbashkimin e mbulesës mbrojtëse përafërsisht në gjysmën e lartësisë së ngrohësit të ujit. Tastin e vendoni në kanal dhe e përforconi me çepin e bashkangjitur nga goma. Pozicioni (h1, h2) i rekomanduar i tasteve në kanale është i shenjuar në skicë: - Nëqoftëse do të vendoni tastin më lartë se pozicioni i rekomanduar, termostati do të përgjigjet më shpejtë, kohët e funksionimit të pompës qarkore do të jenë më të shkurtëra, diferenca ndërmjet të temperaturës së ujit në ruajtës dhe mediumit ngrohës pas shkyçjes së termostatit do të jetë më e lartë, e si pasojë e kësaj do të jetë sasia dhe temperatura e ujit të ngrohtë në ruajtës më e ulët, - Nëqoftëse do të vendoni tastin më ulët se pozicioni i rekomanduar, kohët e funksionimit të pompës qarkore do të jenë më të gjata, diferenca ndërmjet të temperaturës së mediumit ngrohës dhe temperaturës së arritur të ujit në ruajtës më e ulët, kurse temperatura dhe me këte sasia e ujit në ngrohës për këte do të jetë më e lartë. Termometër Ngrohësi SH Ngrohësi R hsi 1,05 1,6 1,6 6,6

6,8 Sipërfaqja ngrohëse TN-i sipërm [m²] - -

ADERIMI NË RRJETËN E UJËSJELLËSIT Paraprakisht se të kyçni ruajtësin e ujit të ngrohtë, nevojitet të vëndoni mbështjellësen mbrojtëse. Së pari nxjerrni kapakun e sipërm dhe mbështjellësen e vëndoni ashtu, që të bashkangjiten kyçësit në ruajtësin e ujit dhe prerjet në mbështjellëse. Zinxhirin e rrobave e mbyllni prej naltas në drejtim të poshtëm, pastaj e shtërngoni dhe e lidhni me përforcim litarin në skajin e sipërm të mbështjellëses dhe e vëndoni përsëri kapakun e sipërm. Termometri vëndohet në mbaresën e pregaditur për te në anën frontale të ruajtësit të ujit, ku, paraprakisht nevojitet të prehet mbështjellësja gjegjësisht. Kyçëja në rrjetën ujore, gjegj. vënduarja e rozetave të ngjyrta, realizohet në bazë të shenjave të kyçësve nga kaptina paraprake. Në gypin ngarkues, për shkak të sigurisë së punimit, patjetër duhet të instalohet ventili mbrojtës, i cili ndërpren rritjen e shtypjes në kazan për më tepër se 0,1 MPa mbi nominalen. Te ngrohja e ujit në bojler, shtypja e ujit në kazan rritet deri te kufiri ku ashtë e rregulluar në ventilin mbrojtës. Për shkak se kthyerja e ujit në rrjetën e ujësjellësit ashtë e ndërprerë, mund të vijë deri te pikja e ujit nga hapësira dalëse e ventilit mbrojtës. Ujin që pikon, mund të kanalizoni në gypat shkarkues nëpërmjet të mbaresës për tubimin e ujit, të cilën e vëndoni nën ventilin mbrojtës. Gypi shkarkues, i venduar nën lëshimin e ventilit mbrojtës, duhet të jetë i venduar në drejtim të drejtë poshtas dhe në ambient kun nuk mund të ngrijë. Në r st se, për shkak të instalimit jo të rregullt nuk keni mundësi të kanalizoni në tubacion ujin që pikon nga ventili sigurues këthyes, pikimit të ujit mund t’i largoheni me instalimin e enës për ekspanzion, në gypin ngarkues të nxehësit të ujit. Vëllimi i enës ekspanzuese le të jetë së paku 3% i vëllimit të ruajtësit të ujit të ngrohtë. Legjenda:

1. Ventili kthyes mbrojtës

7. Taftari me aderues në shkarkim të ujit

H - Uji i ftohtë T - Uji i ngrohtë Bojlerin mund të aderoni në rrjetën e ujësjellësit të shtëpisë pa ventil reduktiv, nëqoftëse ashtë shtypja në rrjetë më e ulët se 0,5 MPa. Në të kundërtën duhet instaluar ventil reduktiv, i cili mundëson, që shtypja në hyrjen e ujit në bojler nuk e tejkalon ate elementar. hsi§¢

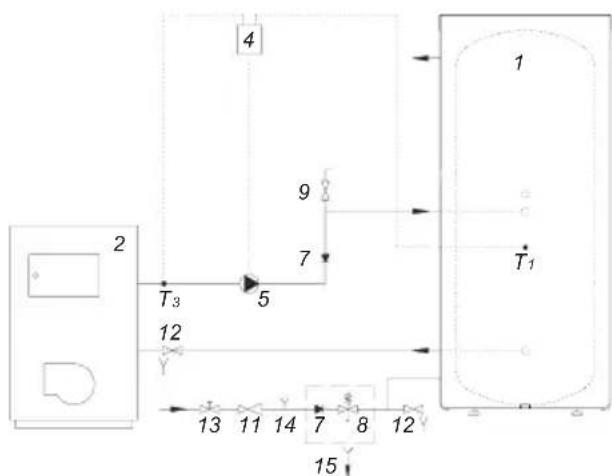

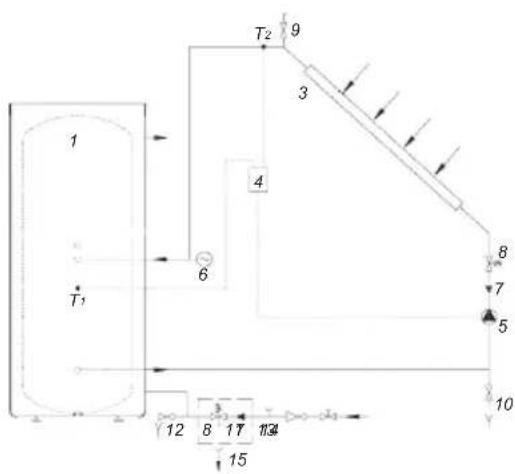

Bojlerët mundësojnë pregaditjen e ujit sanitar nëpërmjet të nji ose dy ndërruesve të ngrohjes me burimet e ndryshme të energjisë (p. sh. ngrohja qëndrore, energjija e diellit, … ) Në skajin e anëshëm të kazanit ashtë e mundëshme, që shtojcë të instaloni edhe pompën ngrohëse. Mundësitë e lidhjes së bojlerit me burimet e ndryshme të energjisë janë të paraqitura në skica. lidhja e me pranuesit e energjisë së diellit lidhja e me kazanin e ngrohjes qëndrore

3. Pranuesi i energjisë së diellit

7. Ventili kundërkëthyes

9. Ventili për ajrosje

10. Ventili për mbushje dhe

15. Taftari me aderues në shkarkim të ujit

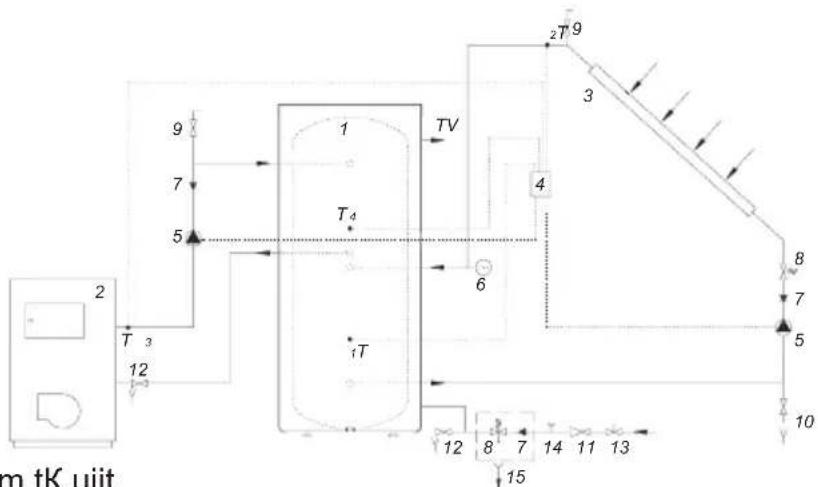

lidhja e me pranuesit e energjisë së diellit dhe kazanin e ngrohjes qëndrore hsi§£

PËRDORIMI DHE MIRËMBAJTJA

Pas aderimit në, ate ujore dhe në burimet tjera të ngrohjes, bojleri ashtë i pregaditur për përdorim. Zakonisht burimi elementar për ngrohjen e ujit sanitar ashtë nxemja qëndrore ose energjia e diellit, këtu ashtë rregullimi i ngrohjes së ujit të ngrohtë e realizuar në sistemin e ngrohjes. Ruajtësit të ujit të ngrohtë mund t’i instalojmë shtesë nxehës elektrik të llojit R në skajoren ü180mm, ose nxehës elektrik të llojit SH në unazën kyçëse G 6/4, e cila shërben për nxehjen shtesë të ujit: - Nëqoftëse ju nevojitet temperatura e lartë e ujit se sa e arrijmë me burimet tjera të ngrohjes, - Nëqoftëse për shkak të kushteve sezonale ose të tjera nuk kemi në disponim burimet elementare të ngrohjes. Kur egziston rreziku i ngrirjes së ujit në bojler, ate duhet nxjerur nga ai. Pas kësaj, hapim dorëzën e ujit të ngrohtë në njërën nga bateria përziese, e cila ashtë e kyçur në bojler. Ujin nga bojleri e lëshojmë nëpër ventilin lëshues, i cili ashtë i paraparë për këte në gypin ngarkues. Jashtësinë e bojlerit e pastroni me lëndë fluide të detergjentit për larje. Mos përdorni tretësira dhe lëndë pastruese abrazive. Me kontrollet e rregullta servisore, do të mundësoni punën pa pengesa dhe jetën afatgjate të bojlerit. Garancioni për ndryshkjen e kazanit vlen vetëm nëqoftëse i keni realizuar kontrolet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet të kontroleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Është e nevojshme, që kontrolet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrolin në fletëgarancionin e prodhimit. Te kontrolli, duhet shiquar shpenzimin e anodës mbrojtëse kundër korodimit dhe nëqoftëse duhet, të pastrojë gurin e ujit, i cili sipas kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësinë e ngrohësit. Shërbimi servisor, në bazë të kontrollit dhe gjendjes së gjetur, do të ju preferojë kontrollin e ardhshëm. Ju lutemi që prishjet eventuele në ngrohës të mos ndriqni vetë, por, për ata duhet lajmëruar shërbimin servisor më të afërm. hsi§¤ До накопичувального водонагрівача можна підключити додатковий нагрівач типу R на перехідник f180 мм або електричний нагрівач типу SH на втулку G 6/4.
